Strona główna » PRODUKTY ARCHIWALNE » ZASILACZ BUFOROWY NA SZYNĘ DIN PULSAR DINB13850 5A/13,8VDC
alt

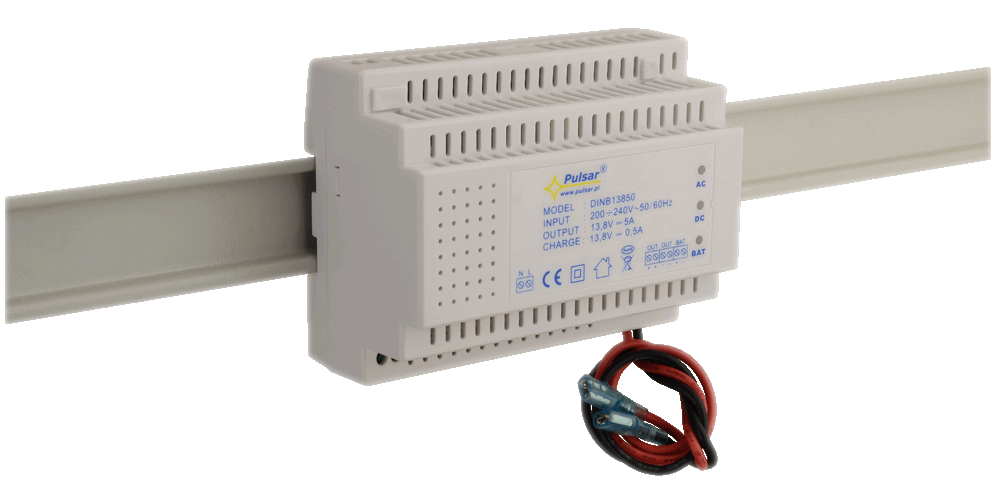

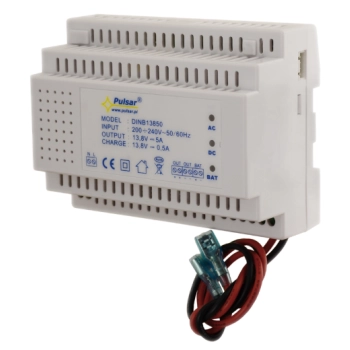

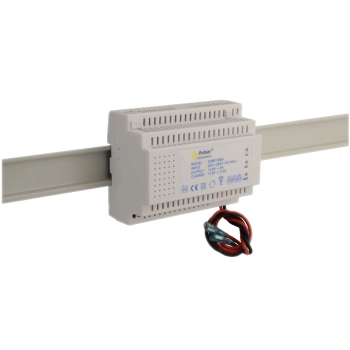

ZASILACZ BUFOROWY NA SZYNĘ DIN PULSAR DINB13850 5A/13,8VDCZASILACZ BUFOROWY NA SZYNĘ DIN PULSAR DINB13850 5A/13,8VDC
ZASILACZ BUFOROWY NA SZYNĘ DIN PULSAR DINB13850 5A/13,8VDC
ZASILACZ BUFOROWY NA SZYNĘ DIN PULSAR DINB13850 5A/13,8VDC

ZASILACZ BUFOROWY NA SZYNĘ DIN PULSAR DINB13850 5A/13,8VDC

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 13027

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 196,55 zł

Cena netto: 159,80 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz buforowy Pulsar DINB13850 przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V DC (+/-15%). Zasilacz dostarcza napięcie 13,8V DC o wydajności prądowej I = 5A + 0,5A (ładowanie akumulatora).

W czasie normalnej eksploatacji suma prądów pobieranych przez odbiorniki nie może przekroczyć I=5A. Maksymalny prąd ładowania akumulatora wynosi 0,5A.

Sumaryczny prąd odbiorników + akumulatora wynosi max. 5,5A.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz jest wyposażony w zabezpieczenie przeciwzwarciowe, przepięciowe i przeciążeniowe.
Umieszczony jest w obudowie plastikowej przeznaczonej do montażu na szynie DIN TH35 (szerokość 35mm).

Cechy zasilacza:

  • wysoka sprawność 85%
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • montaż na szynie DIN
  • sygnalizacja optyczna LED
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przepięciowe
    • przeciążeniowe OLP
  • bezprzerwowe zasilanie DC13,8V/5A + 0,5A prąd ładowania akumulatora
  • szeroki zakres napięcia zasilania AC 176÷264V

Schemat blokowy:
alt
Specyfikacja techniczna:

  • moc zasilacza: 75W max.
  • sprawność: 85%
  • napięcie wyjściowe: 11V÷13,8V DC (praca buforowa), 9V÷13,8V DC (praca bateryjna)
  • prąd wyjściowy tAMB <30°C: 5A + 0,5A (ładowanie akumulatora)
  • prąd wyjściowy tAMB <40°C: 3.5A + 0,5A (ładowanie akumulatora)
  • napięcie tętnienia: 100 mV p-p max.
  • prąd ładowania akumulatora: 0,5A max.
  • zabezpieczenie przeciwzwarciowe SCP: elektroniczne, automatyczny powrót
  • zabezpieczenie przeciążeniowe OLP: 150-200% mocy zasilacza, automatyczny powrót
  • zabezpieczenie przepięciowe: warystor
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5V (+/- 0,5V) – odłączenie zacisku akumulatora
  • optyczna sygnalizacja pracy: tak, diody LED:
    • AC - dioda czerwona:
      • w stanie normalnym (zasilanie AC) dioda świeci światłem ciągłym
      • brak zasilania AC sygnalizowane jest poprzez zgaszenie diody AC
    • DC - dioda zielona: sygnalizuje stan zasilania DC na wyjściu zasilacza
      •  stanie normalnym świeci światłem ciągłym, w przypadku zwarcia lub przeciążenia wyjścia dioda jest zgaszona
    • BAT - dioda żółta: sygnalizuje proces ładowania akumulatora
      •  stanie normalnym świeci światłem ciągłym, w przypadku braku ładowania akumulatora dioda jest zgaszona
  • temperatura pracy: -10 st. C ... +40 st. C
  • wilgotność względna: 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP20
  • montaż: na szynie DIN TH35 (35 mm)
  • obudowa: ABS, RAL9003, biały
  • złącza: wyjścia Ø0,51-2,05 AWG 24-12
  • napięcie zasilania: 176÷264V AC
  • pobór prądu: 0,7A@230VAC max
  • wymiary: 122 x 93 x 60 mm (±2)
  • waga (netto): 0,45 kg
alt
W zestawie:

  • zasilacz buforowy Pulsar DINB13850 - 1 szt;
  • instrukcja.

Informacja o bezpieczeństwie

zobacz szczegóły

Dane kontaktowe producenta:

Pulsar K. Bogusz sp.j., Siedlec 150, 32-744 Łapczyca, Polska, e-mail: biuro@pulsar.pl, telefon: (+48) 14 610-19-40
