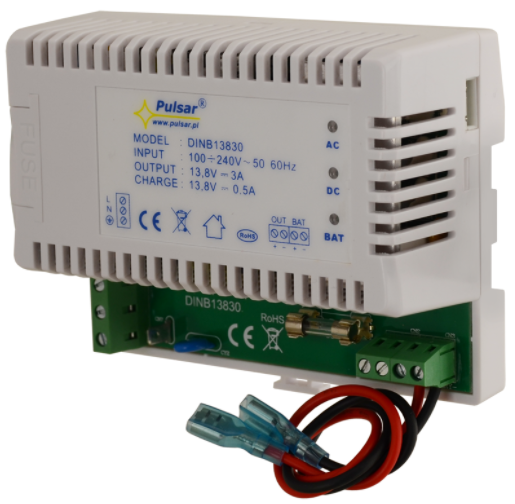

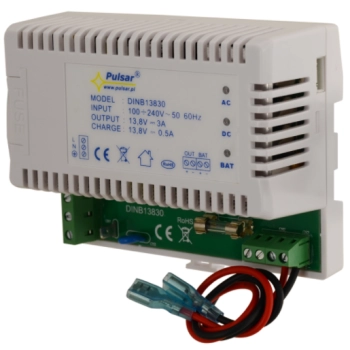

ZASILACZ BUFOROWY NA SZYNĘ DIN PULSAR DINB13830 3A/13,8VDC

ZASILACZ BUFOROWY NA SZYNĘ DIN PULSAR DINB13830 3A/13,8VDC

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 3439

Kod EAN: 5902135300077

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 161,01 zł

Cena netto: 130,90 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz buforowy Pulsar DINB13830 przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V DC (+/-15%). Zasilacz dostarcza napięcie 13,8V DC o wydajności prądowej I = 3A + 0,5A (ładowanie akumulatora).
W czasie normalnej eksploatacji suma prądów pobieranych przez odbiorniki nie może przekroczyć I=3A. Maksymalny prąd ładowania akumulatora wynosi 0,5A.

Sumaryczny prąd odbiorników + akumulatora wynosi max. 3,5A.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz jest wyposażony w zabezpieczenie przeciwzwarciowe, przepięciowe i przeciążeniowe.
Zasilacz umieszczony jest w obudowie plastikowej przeznaczonej do montażu na szynie DIN TH35 (szerokość 35mm).

Cechy zasilacza:

  • wysoka sprawność 85%
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • montaż na szynie DIN
  • sygnalizacja optyczna LED
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przepięciowe
    • przeciążeniowe OLP
  • bezprzerwowe zasilanie DC13,8V/3A + 0,5A prąd ładowania akumulatora
  • uniwersalny zakres napięcia zasilania AC 90÷264V

Schemat blokowy:
alt
Specyfikacja techniczna:

  • moc zasilacza: 48W max.
  • sprawność: 85%
  • napięcie wyjściowe: 11V÷13,8V DC (praca buforowa), 9V÷13,8V DC (praca bateryjna)
  • prąd wyjściowy: 3A + 0,5A (ładowanie akumulatora)
  • napięcie tętnienia: 100 mV p-p max.
  • prąd ładowania akumulatora: 0,5A max.
  • zabezpieczenie przeciwzwarciowe SCP: F2 – bezpiecznik topikowy (awaria wymaga wymiany wkładki topikowej)
  • zabezpieczenie przeciążeniowe OLP: 150-200% mocy zasilacza automatyczny powrót
  • zabezpieczenie przepięciowe: warystor
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9V (±0,5V) - odłączenie zacisku akumulatora
  • optyczna sygnalizacja pracy: tak, diody LED
  • bezpiecznik F1– T 3,15A/250V
  • bezpiecznik F2 – T 3A/250V
  • warunki pracy:
    • II kl. środowiskowa,
    • temperatura -10 st. C ... +40 st. C,
    • wilgotność względna 20-90% bez kondensacji,
    • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP20
  • montaż: na szynie DIN TH35 (35 mm)
  • obudowa: ABS, RAL9003, biały
  • złącza: wyjścia Ø0,51-2,05 AWG 24-12
  • napięcie zasilania: 90÷264V AC
  • pobór prądu: 0,5A/230V AC max.
  • wymiary: 122 x 93 x 50 mm (±2)
  • waga (netto): 0,36 kg

W zestawie:

  • zasilacz buforowy Pulsar DINB13830 - 1 szt;
  • instrukcja.
