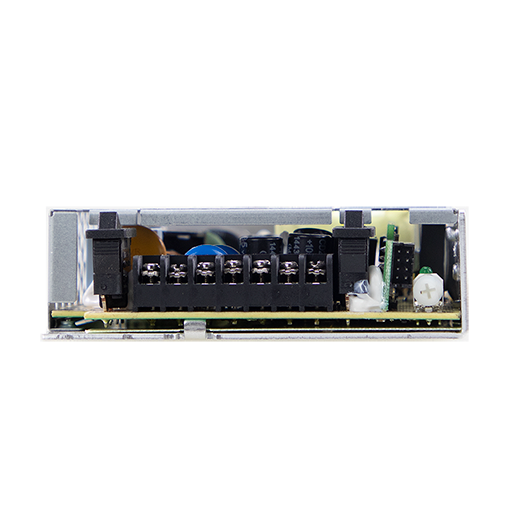

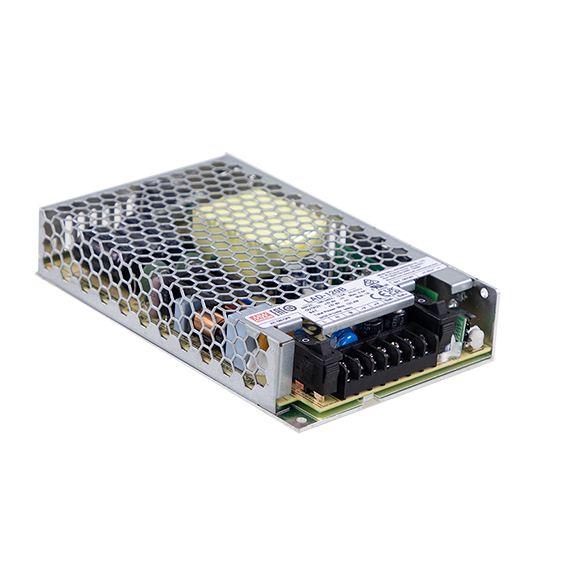

Mean Well LAD-120A Zasilacz Buforowy 13,8V DC 7,7A 120W

Najważniejsze cechy:

• wbudowane przełączniki ON/OFF obwodu AC i akumulatora zwiększają bezpieczeństwo podczas konserwacji
• wbudowany AC OK, odłączenie baterii, odwrotna polaryzacja baterii, niski poziom naładowania baterii, pełna bateria i rozładowanie
• zabezpieczenie: przeciążeniowe, nadnapięciowe, termiczne, rozładowanej baterii, odwrotnej polaryzacji baterii, brak uszkodzeń
• wymuszony tryb UPS w celu konserwacji baterii i wydłużenia jej żywotności
• odpowiedni do akumulatorów kwasowo-ołowiowych i litowo-jonowych
• gdy główne zasilanie jest nieprawidłowe, zasilacz przełącza się na podtrzymanie bateryjne (tryb UPS)
• sygnał TTL jest wysyłany przez styki CN2 (do tego sygnału wymagane jest zewnętrzne źródło napięcia, max. 50VDC/30mA)
• gdy napięcie wejściowe jest nieprawidłowe, wysyła sygnał błedu AC
• wykrywanie niskiego poziomu naładowania baterii - 10V (±0,5V)

Specyfikacja techniczna:

Wyjście:

• moc zasilacza: 120W max.
• sprawność: 86%
• napięcie wyjściowe: 13,8V (CH1) / 13,8V (CH2)
• prąd wyjściowy: 7.7A (CH1) / 1A (CH2, ładowarka)
• zakres prądu: 0~8.7A (CH1), - (CH2)
• napięcie tętnienia: 120mVp-p  (CH1), - (CH2)
• zakres regulacji napięcia wyjściowego: 10,8÷14,5V (CH1)
• tolerancja napięcia: ±1%
• regulacja linii: ±0,5%
• regulacja obciążenia: ±0,5%
• konfiguracja narastania: 500ms/40ms - przy zasilaniu 230VAC; 500ms/40ms - przy zasilaniu 115VAC (przy pełnym obciążeniu)
• czas podtrzymania (typ.): 40ms/230VAC, 9ms/115VAC przy pełnym obciążeniu
• statyczny prąd rozładowania akumulatora: <100uA

Wejście:

• napięcie: 90 ~ 264VAC;  127 ~ 370VDC
• częstotliwość: 47-63 Hz
• wydajność (typ.): 86%
• prąd przemienny (typ.): 2,5A/115VAC; 1,5A/230VAC
• prąd rozruchowy (typ.): zimny start 30A/115VAC, 55A/230VAC
• prąd upływu: 0,5mA / 240VAC

Zabezpieczenia (ochrona):

• przeciążeniowe OLP: 105-135% (CH1), 90-110% (CH2); typ ochrony: OLP (CH1), z akumulatorem (CH2). Urządzenie przechodzi w tryp UPS gdy CH1 wynosi ok. 105-120%. Gdy łączna moc wyjściowa CH1+CH2 osiągnie ok. 125-135% czkawki wyjściowej
• przepięciowe OVP: 15,5-18V (CH1), typ zabezpieczenia: odłączenie napięcia o/p, ponowne włączenie zasilania w celu usunięcia
• termiczne OHP: odłączenie napięcia o/p, ponowne włączenie zasilania w celu usunięcia
• odwrotna polaryzacja: chroniony w przypadku odwrotnej polaryzacji, bez uszkodzeń, odzyskuje automatycznie po usunięciu usterki
• wyłączenie akumulatora: 9,5V (±0,5V)

Funkcje:

• AC OK - sygnał TTL
  • wysoki/otwarty - AC OK,
  • niski - AC Fail,
  • lód - max. 30mA@50VDC
• odłączenie akumulatora / odwrotna polaryzacja - sygnał TTL:
  • wysoki/otwarty - odłączenie akumulatora/odwrotna polaryzacja,
  • niski - podłączenie akumulatora/normalne,
  • lód - max. 30mA@50VDC
• niski poziom naładowania - sygnał TTL:
  • wysoki/otwarty - niski poziom naładowania baterii,
  • niski - normalny stan baterii,
  • lód - max. 30mA@50VDC
    • pełna bateria - sygnał TTL:
      • wysoki/otwarty - bateria pełna,
      • niski - ładowanie baterii,
      • lód - max. 30mA @50VDC
• rozładowanie - sygnał TTL:
  • wysoki/otwart - rozładowanie,
  • niski - ładowanie,
  • lód - max. 30mA @50VDC

Warunki pracy:

• temperatura pracy: -20°C ... +60°C
• wilgotność względna: 20-95% bez kondensacji
• temperatura przechowywania: -30°C ...+65°C
• wilgotność przechowywania: 10-95% wilgotności względnej bez kondensacji
• współczynnik temperaturowy: ±0,03%/°C (0-50)°C
• wibracja: 10-500Hz, 5G 10min./1cykl, 60min. każdy wzdłuż osi X,Y,Z

Pozostałe:

• standardy bezpieczeństwa: UL62368-1, BS EN/EN62368-1, AS/NZS62368.1, zatwierdzone przez EAC TP TC 004, konstrukcja zgodna z GB 17945-2010

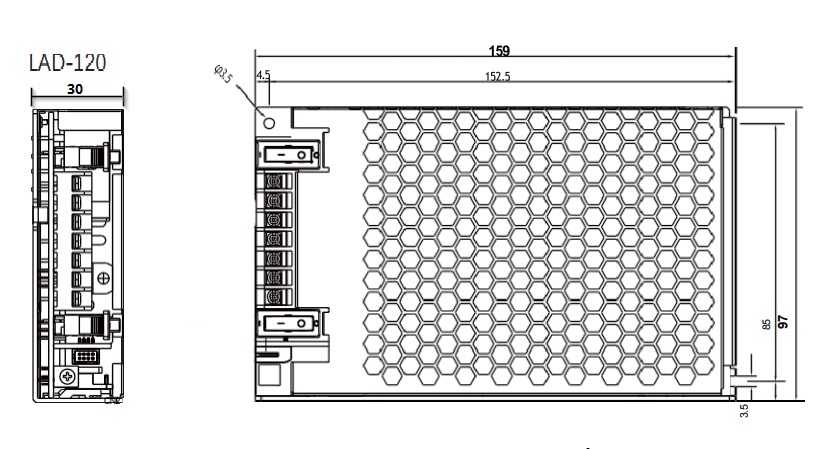

• wymiary: 159 x 97 x 30 mm
• waga: 0,42kg

• zasilacz Mean Well LAD-120A - 1 szt.
