Strona główna » PRODUKTY ARCHIWALNE » ZASILACZ BUFOROWY IMPULSOWY PULSAR PSBOC30012200 13.8V/20A/OC
alt
ZASILACZ BUFOROWY IMPULSOWY PULSAR PSBOC30012200 13.8V/20A/OCZASILACZ BUFOROWY IMPULSOWY PULSAR PSBOC30012200 13.8V/20A/OCZASILACZ BUFOROWY IMPULSOWY PULSAR PSBOC30012200 13.8V/20A/OC

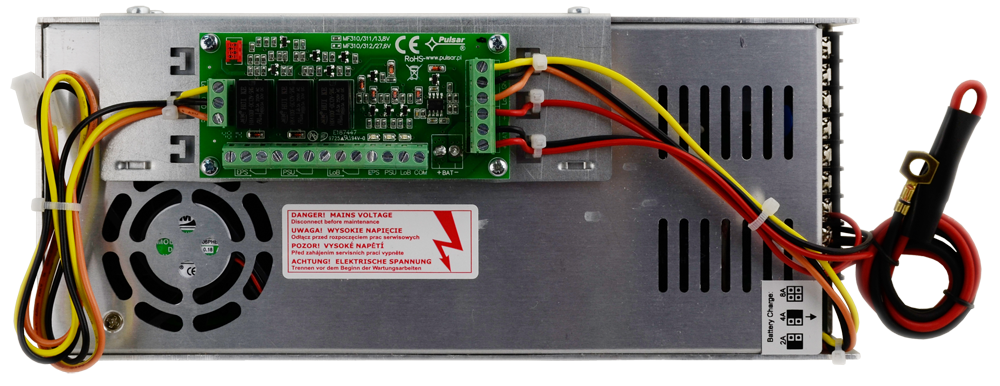

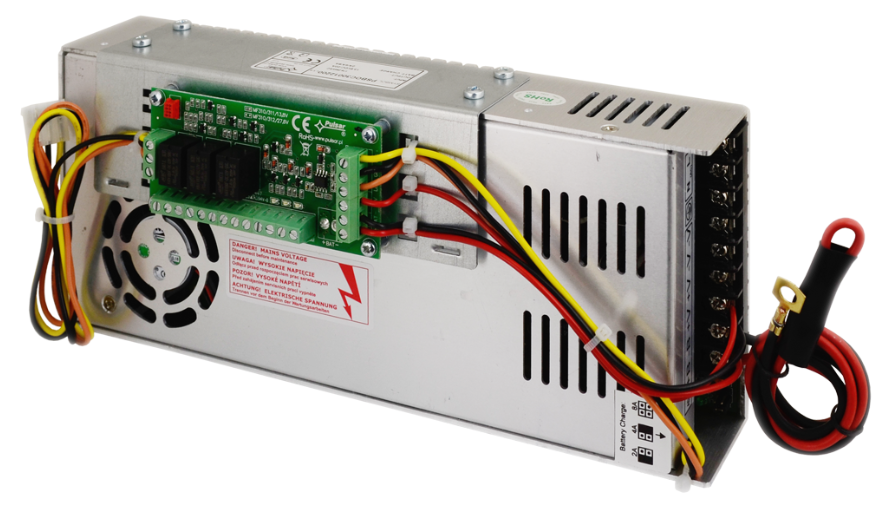

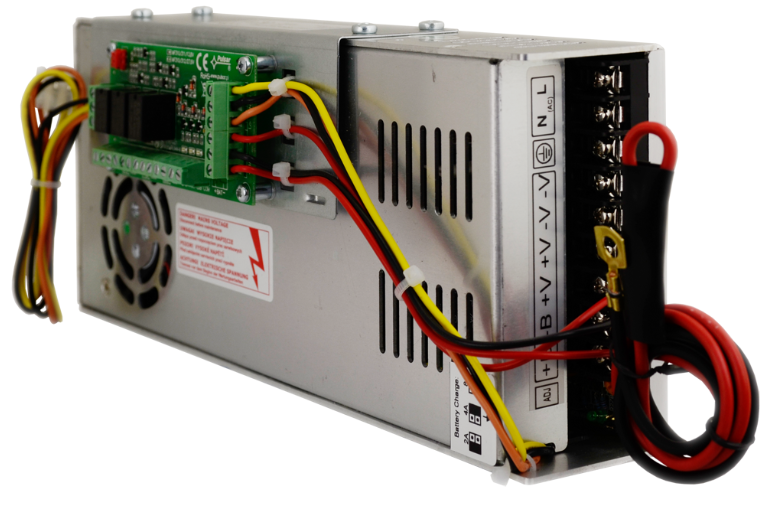

ZASILACZ BUFOROWY IMPULSOWY PULSAR PSBOC30012200 13.8V/20A/OC
ZASILACZ BUFOROWY IMPULSOWY PULSAR PSBOC30012200 13.8V/20A/OC
ZASILACZ BUFOROWY IMPULSOWY PULSAR PSBOC30012200 13.8V/20A/OC

ZASILACZ BUFOROWY IMPULSOWY PULSAR PSBOC30012200 13.8V/20A/OC

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 13144

Kod EAN: 5902135301678

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 591,75 zł

Cena netto: 481,10 zł

Cena katalogowa: 696,18 zł

Oszczędzasz: 104,43 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz Pulsar PSBOC30012200 przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V DC (+/-15%). Dostarcza napięcia U= 13.8V DC o wydajności prądowej:

1. Prąd wyjściowy 18A + 2A ładowanie akumulatora
2. Prąd wyjściowy 16A + 4A ładowanie akumulatora
3. Prąd wyjściowy 12A + 8A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 20A.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz wyposażony jest w zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe, termiczne oraz nadnapięciowe.

Cechy zasilacza:

  • wysoka sprawność: 85%
  • prąd ładowania akumulatora: 2A/4A/8A, ustawiany zworką
  • sygnalizacja optyczna LED
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • nadnapięciowe OVP
    • przeciążeniowe OLP
    • przepięciowe
    • termiczne OHP
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • wyjścia techniczne:
    • EPS - zaniku sieci 230V
    • PSU - awarii zasilacza
    • LoB niskiego napięcia akumulatora
  • do montażu na szynie DIN wymagany uchwyt PSDIN2 (brak w zestawie)
  • wbudowany układ korekcji współczynnika mocy (PFC)
  • chłodzenie wymuszone – wbudowany wentylator
  • bezprzerwowe zasilanie: 13.8V DC / 20A
  • szeroki zakres napięcia zasilania: 176 - 264V AC

Schemat blokowy:
alt
Specyfikacja techniczna:
alt
  • moc zasilacza: 300W max.
  • sprawność: 85%
  • napięcie wyjściowe: 11V÷ 13,8V DC (praca buforowa); 9,5V÷13,8V DC (praca bateryjna)
  • prąd wyjściowy Tamb <30 st. C: 18A + 2A (ładowanie akumulatora); 16A + 4A (ładowanie akumulatora); 12A + 8A (ładowanie akumulatora)
  • prąd wyjściowy Tamb <40 st. C: 12A + 2A (ładowanie akumulatora); 10A + 4A (ładowanie akumulatora); 6A + 8A (ładowanie akumulatora)
  • współczynnik mocy PF: >0,95 @230V AC
  • zakres regulacji napięcia wyjściowego: 12÷14V DC
  • napięcie tętnienia: 120 mV p-p max.
  • pobór prądu przez układy zasilacza: 230 mA
  • prąd ładowania akumulatora: 1A / 4A / 8A – przełączany zworką
  • zabezpieczenie przeciwzwarciowe SCP: elektroniczne, automatyczny powrót
  • zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik topikowy 30A
  • zabezpieczenie przepięciowe: warystory
  • zabezpieczenie nadnapięciowe OVP: >16V (zadziałanie wymaga odłączenia napięcia zasilania na czas min. 20 s.)
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5V (± 5%) – odłączenie zacisku akumulatora
  • wyjścia techniczne:
    • EPS - wyjście sygnalizujące awarię zasilania AC:
      • typu przekaźnikowego: 1A@ 30VDC/50VAC
      • typu OC: 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z
    • PSU - wyjście sygnalizujące brak napięcia DC/awarię zasilacza:
      • typu przekaźnikowego: 1A@ 30VDC/50VAC
      • typu OC, 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z
    • LoB - wyjście sygnalizujące niski poziom napięcia akumulatora:
      • typu przekaźnikowego: 1A@ 30VDC/50VAC
      • typu OC, 50mA max. stan normalny (UBAT >11,5V): poziom L (0V), awaria (UBAT <11,5V): poziom hi-Z
  • zasilacz nie posiada funkcji wykrywania akumulatora
  • stopień ochrony: IP20
  • temperatura pracy: -10 st. C ... +40 st. C,
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • złącza:
    • zasilanie: Φ0,63-2,50 (AWG 22-10)
    • wyjścia: Φ0,63-2,50 (AWG 22-10)
    • wyjścia techniczne: Φ0,41-1,63 (AWG 26-14)
    • wyjścia akumulatora: Ф6/2,5mm2
    • wyjście sygnalizacji optycznej: wtyk 3-pin 5 mm
  • napięcie zasilania: 176÷264V AC
  • pobór prądu: 1,5A@230VAC max.
  • wymiary: 275 x 115 x 78 mm
  • waga (netto): 1,4 kg

W zestawie:

  • zasilacz Pulsar PSBOC30012200 - 1 szt;
  • instrukcja.
