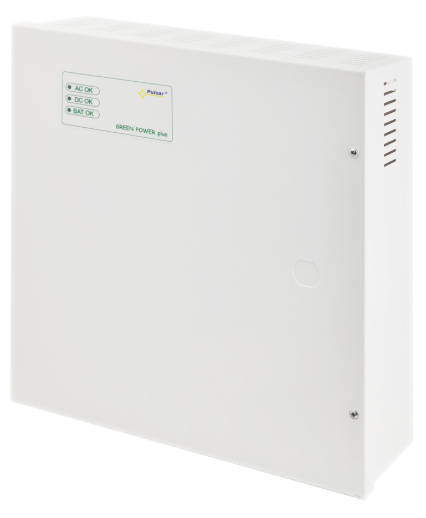

ZASILACZ BUFOROWY IMPULSOWY PULSAR HPSBOC11A12C 13,8V/10A/17AhZASILACZ BUFOROWY IMPULSOWY PULSAR HPSBOC11A12C 13,8V/10A/17Ah
ZASILACZ BUFOROWY IMPULSOWY PULSAR HPSBOC11A12C 13,8V/10A/17Ah
ZASILACZ BUFOROWY IMPULSOWY PULSAR HPSBOC11A12C 13,8V/10A/17Ah

ZASILACZ BUFOROWY IMPULSOWY PULSAR HPSBOC11A12C 13,8V/10A/17Ah

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 13022

Kod EAN: 5901643193942

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 503,93 zł

Cena netto: 409,70 zł

Cena katalogowa: 592,86 zł

Oszczędzasz: 88,93 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz Pulsar HPSBOC11A12C przeznaczony jest do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 12V DC (+/-1V). Dostarcza napięcia U=13,8V DC o wydajności prądowej:

1. Prąd wyjściowy 10A + 1A ładowanie akumulatora
2. Prąd wyjściowy 7A + 4A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 11A.

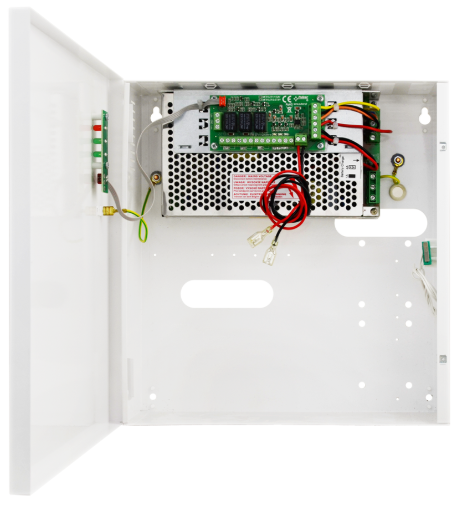

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej.  Umieszczony jest w obudowie metalowej z miejscem na akumulator 17Ah/12V (brak w zestawie). Zasilacz wyposażony jest w mikroprzełącznik (TAMPER) sygnalizujący otwarcie drzwiczek (czołówki).

UWAGA!
Zasilacz sprzedawany jest bez akumulatora - mogą go Państwo zakupić na naszych innych aukcjach.

Cechy zasilacza:

  • wysoka sprawność: 83%
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • prąd ładowania akumulatora: 1A/4A - przełączany zworką
  • sygnalizacja optyczna LED
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • nadnapięciowe OVP
    • przepięciowe (wejście AC)
    • antysabotażowe
  • wyjście zasilania: 10A/13,8VDC
  • miejsce na akumulator 17Ah/12V (brak w zestawie)
  • szeroki zakres napięcia zasilania: 176 - 264V AC
  • obudowa natynkowa, zamykanie – skręcana (możliwość montażu zamka)

Schemat blokowy:
alt
Specyfikacja techniczna:

alt

  • typ zasilacza: A (EPS – External Power Source)
  • moc zasilacza: 155W max.
  • sprawność: 83%
  • napięcie wyjściowe: 11V÷ 13,8V DC (praca buforowa); 9,5V÷13,8V DC (praca bateryjna)
  • prąd wyjściowy Tamb <30 st. C: 10A + 1A (ładowanie akumulatora); 7A + 4A (ładowanie akumulatora)
  • prąd wyjściowy Tamb <40 st. C: 6.7A + 1A (ładowanie akumulatora); 3.7A + 4A (ładowanie akumulatora)
  • zakres regulacji napięcia wyjściowego: 12÷14V DC
  • napięcie tętnienia: 120 mV p-p max.
  • pobór prądu przez układy zasilacza: 60 mA
  • prąd ładowania akumulatora: 1A lub 4A max. @ 17Ah (± 5%) – przełączany zworką
  • zabezpieczenie przeciwzwarciowe SCP: elektroniczne, automatyczny powrót
  • zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik polimerowy
  • zabezpieczenie przepięciowe: warystory
  • zabezpieczenie nadnapięciowe OVP: >16V (przywracane automatycznie)
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5V (± 5%) – odłączenie zacisku akumulatora
  • wyjście techniczne TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza): mikrowyłącznik, styki NC (obudowa zamknięta), 0.5A @50V DC (max.)
  • sygnalizacja optyczna – panel przedni zasilacza:
    • AC dioda sygnalizująca stan zasilania AC (czerwona, stan normalny - świeci światłem ciągłym, awaria – nie świeci)
    • AUX dioda sygnalizująca stan zasilania DC na wyjściu zasilacza impulsowego (zielona, stan normalny - świeci światłem ciągłym, awaria – nie świeci)
    • BAT dioda sygnalizująca poziom napięcia akumulatora (zielona, stan normalny: świeci światłem ciągłym, awaria: nie świec)
  • wyjścia techniczne:
    • EPS - wyjście sygnalizujące awarię zasilania AC:
      • typu przekaźnikowego: 1A@ 30VDC/50VAC, czas opóźnienia zadziałania: ok. 10s.
      • typu OC: 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z, opóźnienie 10s
    • PSU - wyjście sygnalizujące brak napięcia DC/awarię zasilacza:
      • typu przekaźnikowego: 1A@ 30VDC/50VAC
      • typu OC, 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z
    • LoB - wyjście sygnalizujące niski poziom napięcia akumulatora:
      • typu przekaźnikowego: 1A@ 30VDC/50VAC
      • typu OC, 50mA max. stan normalny (UBAT >11,5V): poziom L (0V), awaria (UBAT <11,5V): poziom hi-Z
  • zasilacz nie posiada funkcji wykrywania akumulatora.
  • temperatura pracy: -10 st. C ... +40 st. C,
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP20
  • obudowa: blacha stalowa DC01 0,7 mm, kolor RAL9003
  • zamykanie: wkręt walcowy x2 (z czoła), możliwość montażu zamka
  • złącza:
    • zasilanie (Ø0,63-2,50 AWG 22-10),
    • wyjścia (Ø0,63-2,50 AWG 22-10),
    • wyjścia akumulatora BAT (6,3F-2,5),
    • wyjście TAMPER (przewody)
  • napięcie zasilania: 176÷264V AC
  • pobór prądu: 1,4A@230V AC max.
  • miejsce na akumulator: 17Ah / 12V (SLA) max. 190 x 170 x 75 mm
  • wymiary: 280 x 292 x 82+8 mm
  • waga (netto): 2,5 kg

W zestawie:

  • zasilacz Pulsar HPSBOC11A12C - 1 szt;
  • instrukcja.
