Strona główna » PRODUKTY ARCHIWALNE » ZASILACZ BUFOROWY DO 9 KAMER PULSAR PSDCB09129C 13.8V/9A/9x1A/17Ah
alt
ZASILACZ BUFOROWY DO 9 KAMER PULSAR PSDCB09129C 13.8V/9A/9x1A/17AhZASILACZ BUFOROWY DO 9 KAMER PULSAR PSDCB09129C 13.8V/9A/9x1A/17Ah
ZASILACZ BUFOROWY DO 9 KAMER PULSAR PSDCB09129C 13.8V/9A/9x1A/17Ah
ZASILACZ BUFOROWY DO 9 KAMER PULSAR PSDCB09129C 13.8V/9A/9x1A/17Ah

ZASILACZ BUFOROWY DO 9 KAMER PULSAR PSDCB09129C 13.8V/9A/9x1A/17Ah

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 13096

Kod EAN: 5901643193928

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 500,79 zł

Cena netto: 407,15 zł

Cena katalogowa: 589,17 zł

Oszczędzasz: 88,38 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz buforowy PULSAR PSDCB09129C przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V DC. Zasilacz dostarcza napięcia 13,8V DC o wydajności prądowej:

1. Prąd wyjściowy 9x1A + 1A ładowanie akumulatora
2. Prąd wyjściowy 9x0.77A + 4A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 11A .

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Orientacyjny czas podtrzymania (2h 30 min) podano z założeniem pełnego obsadzenia portów wyjściowych z użyciem typowych urządzeń i akumulatora o pojemności 17Ah (brak w zestawie).

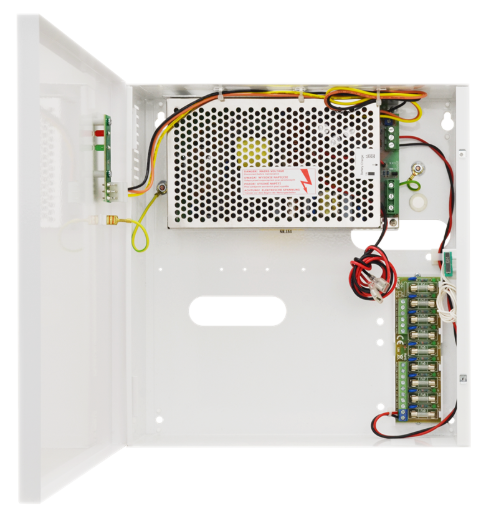

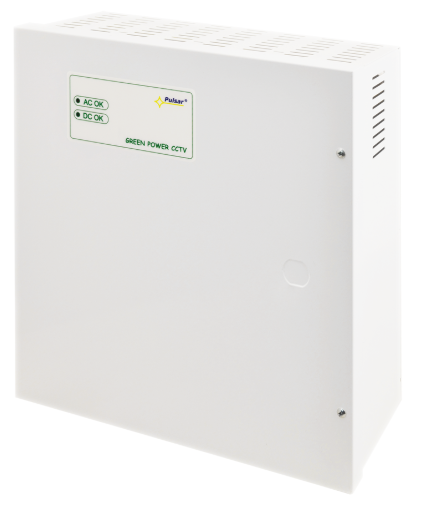

Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej i umieszczony w obudowie metalowej z miejscem na akumulator 17Ah/12V (brak w zestawie). Wyposażona jest także w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).

Cechy zasilacza:

  • 9 wyjść zabezpieczonych bezpiecznikami topikowymi 1A
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • prąd ładowania akumulatora 1A/2A, przełączany zworką
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • sygnalizacja optyczna LED
  • wyjście zasilania 9x1A/13.8V DC
  • prąd ładowania akumulatora: 1A/4A, przełączany zworką
  • miejsce na akumulator: 17Ah/12V (brak w zestawie)
  • orientacyjny czas podtrzymania: 2h 30 min
  • wysoka sprawność 83%
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • nadnapięciowe OVP
    • przepięciowe
    • przeciążeniowe OLP
    • antysabotażowe
  • obudowa natynkowa, zamykanie – skręcana (możliwość montażu zamka)
  • szeroki zakres napięcia zasilania AC 176÷264V

Schemat blokowy:
alt
Specyfikacja techniczna:

alt



  • moc zasilacza: 155W max.
  • sprawność: 83%
  • napięcie wyjściowe: 11V÷ 13,8V DC (praca buforowa); 9,5V÷13,8V DC (praca bateryjna)
  • prąd wyjściowy tAMB<30°C: 9x1A + 1A (ładowanie akumulatora); 9x0.77A + 4A (ładowanie akumulatora)
  • prąd wyjściowy tAMB<40°C: 9x0.74A + 1A (ładowanie akumulatora); 9x0.41A + 4A (ładowanie akumulatora)
  • zakres regulacji napięcia wyjściowego: 12V÷14V DC
  • napięcie tętnienia: 120 mV p-p max.
  • prąd ładowania akumulatora: 1A/4A max. / 17Ah (± 5%)
  • orientacyjny czas podtrzymania: 2h 30 min
  • zabezpieczenie przeciwzwarciowe SCP - LISTWA LB9 9x F 1A bezpiecznik topikowy
  • zabezpieczenie przeciążeniowe OLP: 105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik polimerowy
  • zabezpieczenie przepięciowe: warystory
  • zabezpieczenie nadnapięciowe OVP: >16V (przywracane automatycznie)
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5V (± 5%) – odłączenie zacisku akumulatora
  • zabezpieczenie antysabotażowe - TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza): - microswitch, styki NC (obudowa zamknięta), 0,5A@50V DC (max.)
  • bezpieczniki F1÷ F9: F1A/250V
  • sygnalizacja optyczna - panel przedni zasilacza: czerwona, stan normalny: świeci światłem ciągłym, awaria: nie świec
    • AC dioda sygnalizująca stan zasilania AC: zielona, stan normalny: świeci światłem ciągłym, awaria: nie świeci
    • AUX dioda sygnalizująca stan zasilania DC na wyjściu zasilacza:
  • stopień ochrony: IP20
  • temperatura pracy: -10 st. C ... +40 st. C,
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • obudowa: blacha stalowa DC01 0,7mm kolor RAL 9003
  • zamykanie: wkręt walcowy x2 (z czoła), możliwość montażu zamka
  • mocowanie: 185 x 170 x 75 mm (WxHxD) max
  • złącza:
    • zasilanie: Φ0,63-2,50 (AWG 22-10)
    • wyjścia: Ф0,41÷1,63 (AWG 26-14)
    • wyjścia akumulatora BAT: 6,3F-2,5
    • wyjscie TAMPER: przewody
  • napięcie zasilania: 176÷264V AC
  • pobór prądu: 1,4A@230V AC max.
  • wymiary: 280 x 292 x 82+8 mm
  • waga (netto): 2,4 kg

W zestawie:

  • zasilacz PULSAR PSDCB09129C - 1 szt;
  • instrukcja.
