Zasilacz buforowy ATTE AUPS-70-120-H SMPS 12V 6A 72W

Zasilacz buforowy 12 V DC przeznaczony do zapewnienia ciągłego zasilania urządzeń w systemach monitoringu, alarmowych oraz kontroli dostępu. Współpracuje z dwoma akumulatorami 18 Ah, dzięki czemu podtrzymuje pracę instalacji podczas zaniku napięcia sieciowego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilacz buforowy 12 V / 72 W: zapewnia napięcie wyjściowe w zakresie 10,8–13,8 V DC przy maksymalnym prądzie 6 A, umożliwiając zasilanie wielu urządzeń jednocześnie.

✔️ Podtrzymanie pracy z wykorzystaniem akumulatorów: współpracuje z dwoma akumulatorami SLA 18 Ah, dzięki czemu system może działać również podczas przerw w dostawie energii elektrycznej.

✔️ Wysoka sprawność zasilacza: sprawność na poziomie około 90% ogranicza straty energii oraz zmniejsza nagrzewanie się wnętrza obudowy.

✔️ Rozbudowane zabezpieczenia: urządzenie chroni przed zwarciem, przeciążeniem, przegrzaniem, przepięciami oraz nadmiernym rozładowaniem i nieprawidłowym podłączeniem akumulatora.

✔️ Praca bez napięcia sieciowego: zasilacz może zostać uruchomiony wyłącznie z podłączonych akumulatorów, co ułatwia testowanie i serwis instalacji.

✔️ Wyjścia techniczne OUF i ACF: umożliwiają monitorowanie stanu pracy zasilacza oraz integrację z innymi elementami systemu.

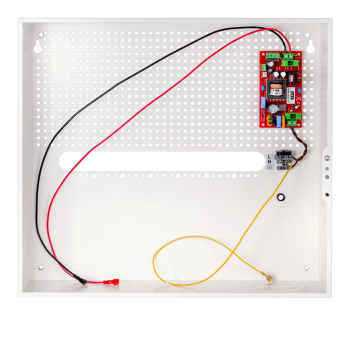

✔️ Obudowa z miejscem na dodatkowe urządzenia: wewnętrzna obudowa ABOX-H pozwala na montaż rejestratora NVR, dodatkowych modułów oraz estetyczne ukrycie zapasu przewodów.

✔️ Możliwość rozbudowy systemu: zasilacz można wyposażyć w dodatkowe moduły zwiększające napięcie wyjściowe, stabilizujące napięcie lub rozszerzające liczbę zabezpieczonych wyjść zasilania.



Zastosowania:

✔️ Systemy monitoringu CCTV: zapewnia ciągłe zasilanie kamer, rejestratorów i pozostałych elementów monitoringu również podczas zaniku napięcia sieciowego.

✔️ Systemy alarmowe: umożliwia nieprzerwaną pracę central alarmowych oraz innych urządzeń odpowiedzialnych za ochronę obiektu.

✔️ Systemy kontroli dostępu: sprawdza się przy zasilaniu urządzeń kontrolujących dostęp do budynków, zwiększając niezawodność ich działania.

✔️ Rejestratory NVR: obudowa posiada miejsce na montaż rejestratora, co pozwala zbudować estetyczny i uporządkowany system zasilania oraz rejestracji obrazu.

✔️ Instalacje wymagające zasilania awaryjnego: dzięki współpracy z akumulatorami SLA urządzenie podtrzymuje pracę odbiorników podczas przerw w dostawie energii elektrycznej.

✔️ Rozbudowane systemy niskonapięciowe: możliwość montażu dodatkowych modułów oraz rozbudowy wyjść zasilania ułatwia dopasowanie urządzenia do większych instalacji.

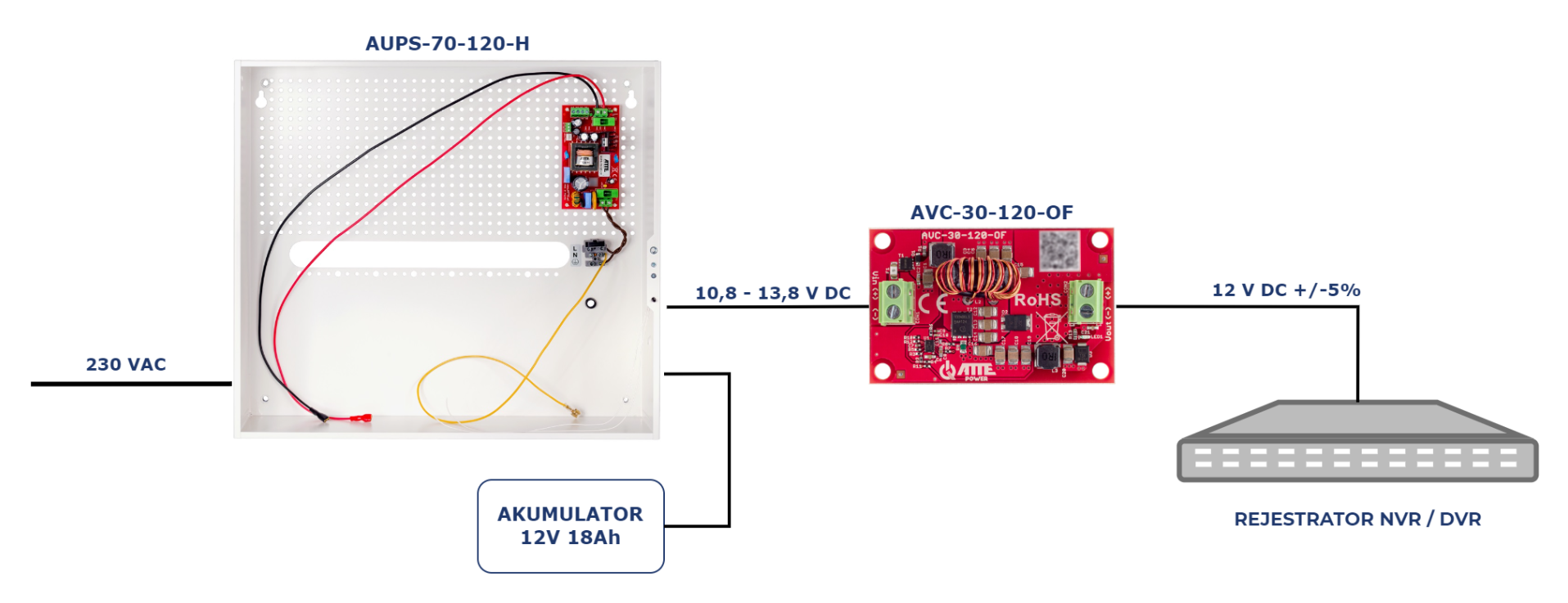

Przykład.

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 10,8–13,8 VDC

• 6 A – praca ciągła
• 8 A – maksymalny (podczas ładowania akumulatora)

• 72 W – praca ciągła
• 96 W – maksymalna (podczas ładowania akumulatora)

Parametry wejściowe:

• napięcie wejściowe: 190–260 VAC, 50 Hz

Ładowanie akumulatora:

• prąd ładowania: 1 A lub 2 A (wybierany zworką JP1)

Zabezpieczenia:

• wejście zasilacza: bezpiecznik topikowy zwłoczny 3,15 A
• wyjście zasilacza:
  • zabezpieczenie przeciwzwarciowe
  • elektroniczne zabezpieczenie przeciążeniowe 12 A (automatyczny powrót po zwarciu)
  • bezpiecznik topikowy 6,3 A dla obwodu akumulatora

• zabezpieczenie przed odwrotnym podłączeniem i przeciążeniem
• bezpiecznik topikowy 6,3 A
• zabezpieczenie przed głębokim rozładowaniem (odłączenie akumulatora przy napięciu poniżej 10,8 V z automatycznym powrotem po podaniu napięcia sieciowego)

Wyjścia techniczne:

• OUF – brak napięcia +DC, wyjście OUT (NC)
• ACF – brak napięcia AC, wyjście AC (NC)
• wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA (każde wyjście)

Uruchomienie przy braku zasilania AC:

• przycisk START

Sygnalizacja:

• moduł AUPS-70-120-OF:
  • LED1 (żółta) – obecność napięcia sieci
  • LED2 (zielona) – obecność napięcia wyjściowego
  • LED3 (czerwona) – ładowanie akumulatora
• obudowa ABOX-H:
  • LED AC (zielona) – obecność napięcia sieci
  • LED DC (czerwona) – obecność napięcia wyjściowego

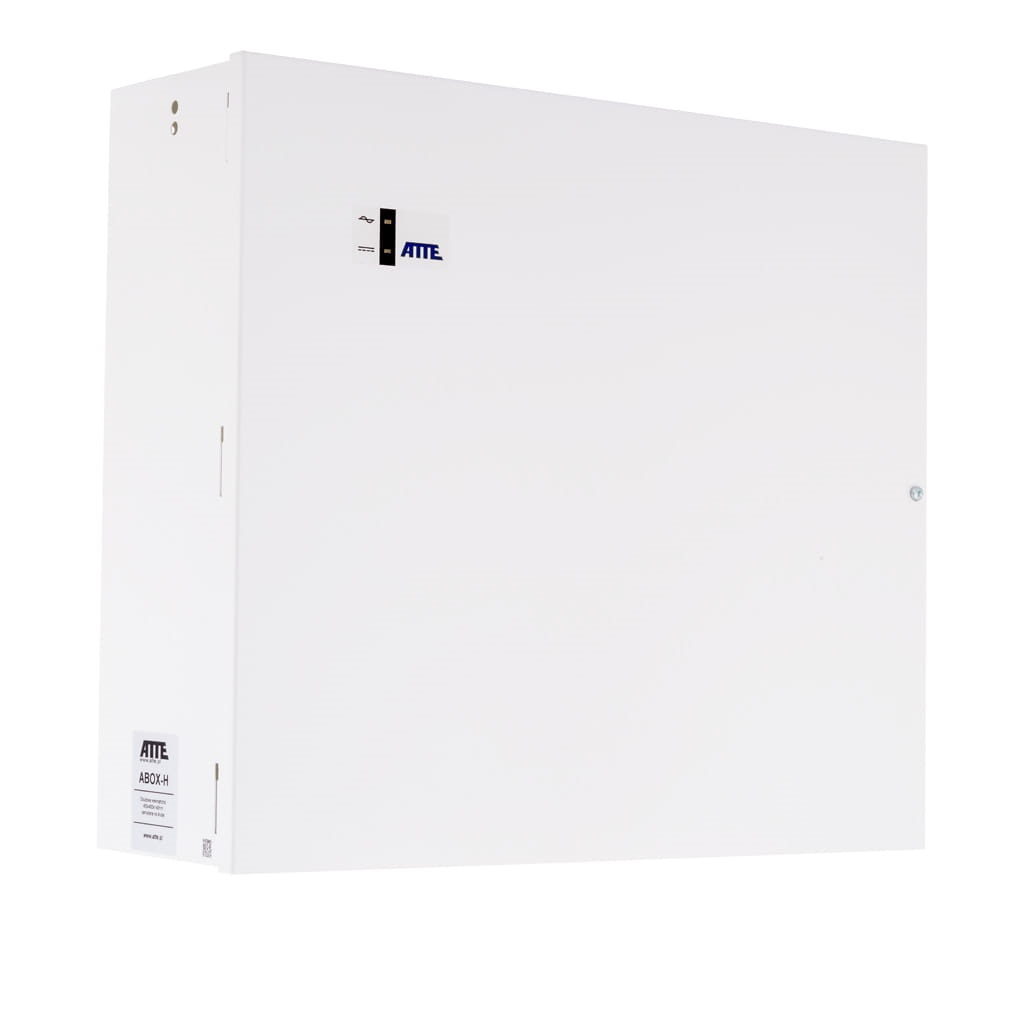

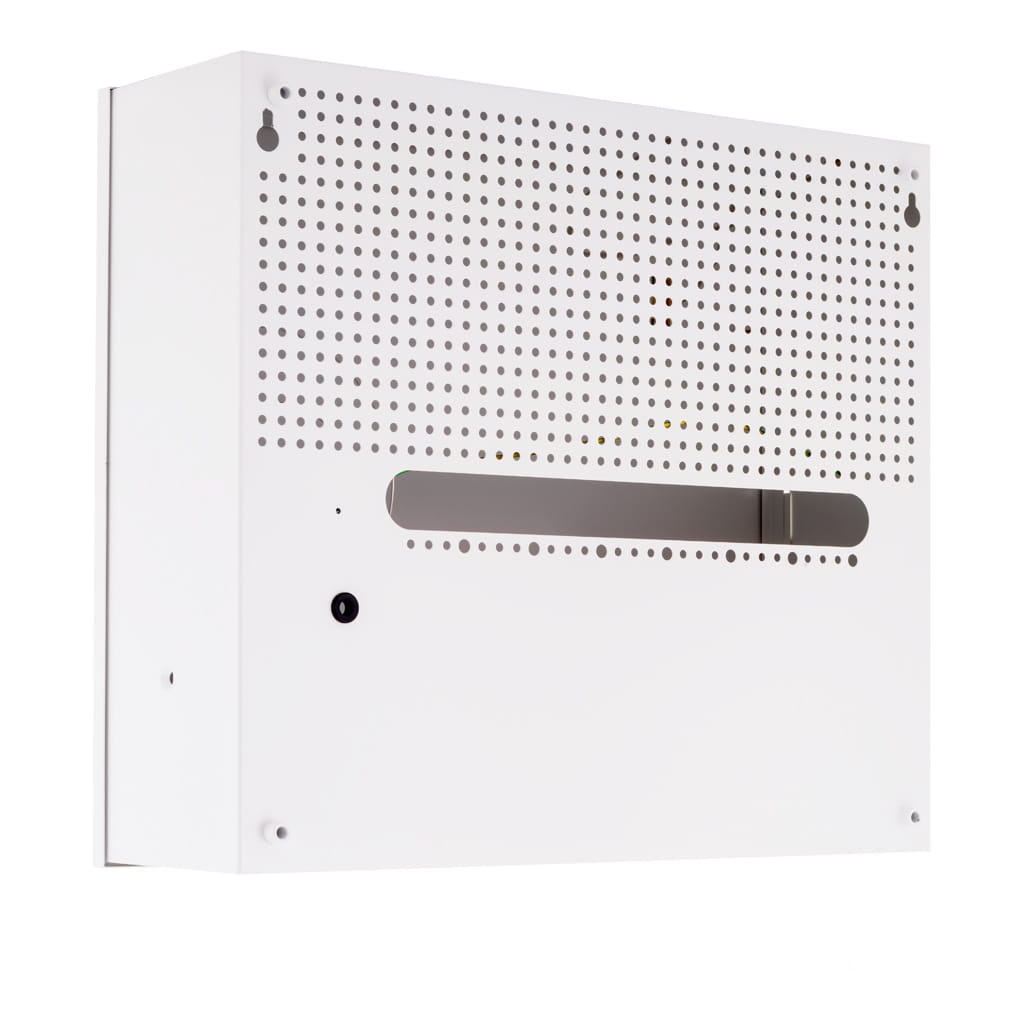

Obudowa:

• model: ABOX-H
• materiał: blacha stalowa 0,8 mm
• kolor: biały (malowanie proszkowe)
• zdejmowane drzwiczki
• systemowe otworowanie 4,8 mm w rastrze 10,8 mm
• dystans od ściany: 8 mm
• otwory montażowe: 6 mm

Montaż:

• montaż naścienny przez otwory montażowe 6 mm

Pozostałe:

• sprawność: 90% przy obciążeniu 70 W
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 450 × 400 × 140 mm
• waga: 4,27 kg

• Zasilacz buforowy AUPS-70-120-OF - 1 szt.
• Obudowa wewnętrzna ABOX-H - 1 szt.
