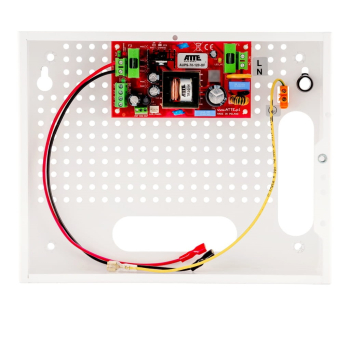

Zasilacz buforowy ATTE AUPS-70-120-E SMPS 12V 6A 72W

To zasilacz buforowy 12 V DC / 72 W w obudowie wewnętrznej ABOX-E, przeznaczony do pracy z akumulatorem 7 Ah. Służy do podtrzymania zasilania systemów CCTV, kontroli dostępu i alarmowych podczas zaniku napięcia sieciowego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilanie buforowe 12 V DC: urządzenie zasila podłączone odbiorniki i przełącza pracę na akumulator przy braku zasilania 230 V AC.

✔️ Prąd wyjściowy 6 A: pozwala zasilać urządzenia o łącznym poborze prądu do 6 A.

✔️ Moc wyjściowa 72 W: umożliwia zasilanie instalacji wymagających stabilnego napięcia 12 V DC.

✔️ Obsługa akumulatora 7 Ah: obudowa mieści jeden akumulator SLA, żelowy lub AGM, zapewniający podtrzymanie pracy systemu.

✔️ Regulowany prąd ładowania 1 / 2 A: pozwala dopasować ładowanie akumulatora do potrzeb instalacji.

✔️ Ochrona akumulatora: zabezpiecza akumulator przed nadmiernym rozładowaniem, przeciążeniem oraz odwrotnym podłączeniem.

✔️ Zabezpieczenia zasilacza: urządzenie posiada ochronę przed zwarciem, przeciążeniem, przegrzaniem i przepięciem.

✔️ Start z akumulatora: zasilacz można uruchomić bez dostępnego zasilania sieciowego 230 V AC.

✔️ Wyjścia techniczne OUF i ACF: umożliwiają kontrolę pracy zasilacza i współpracę z innymi elementami systemu.

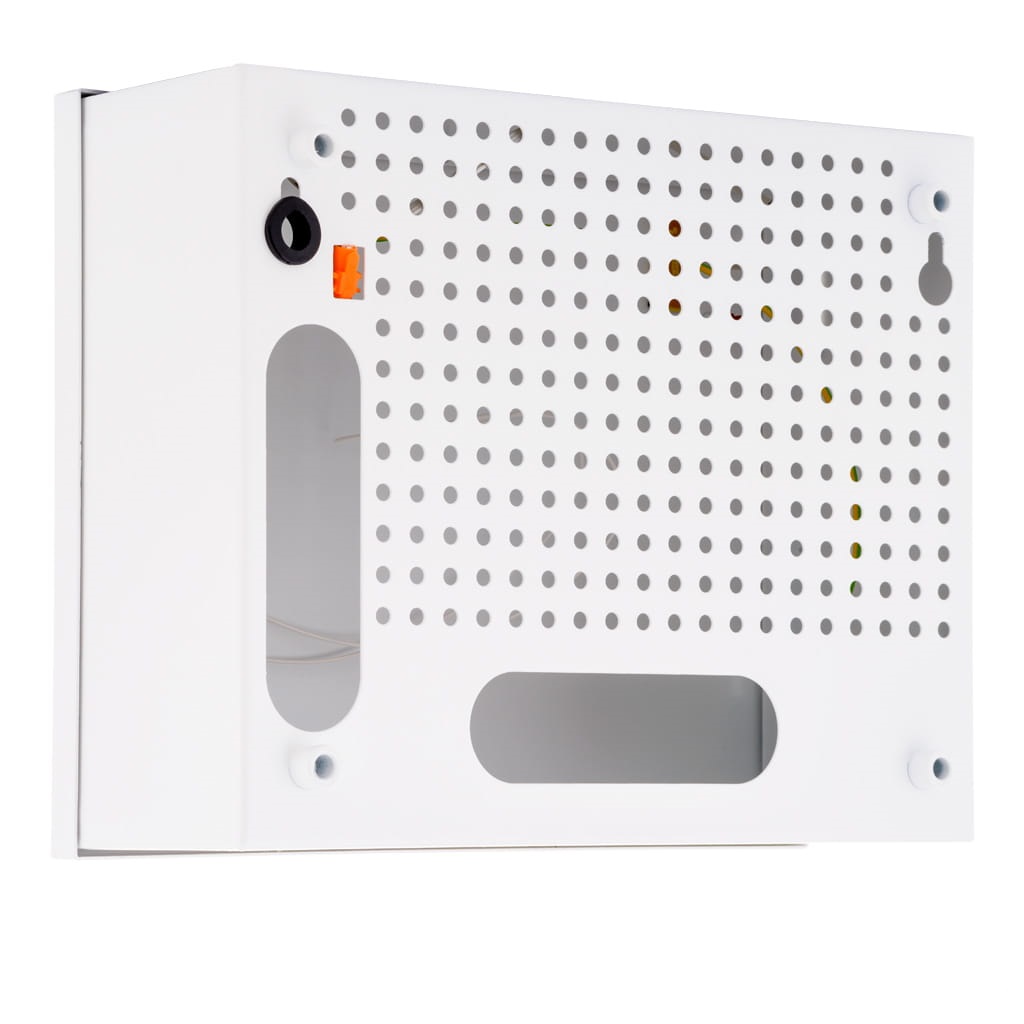

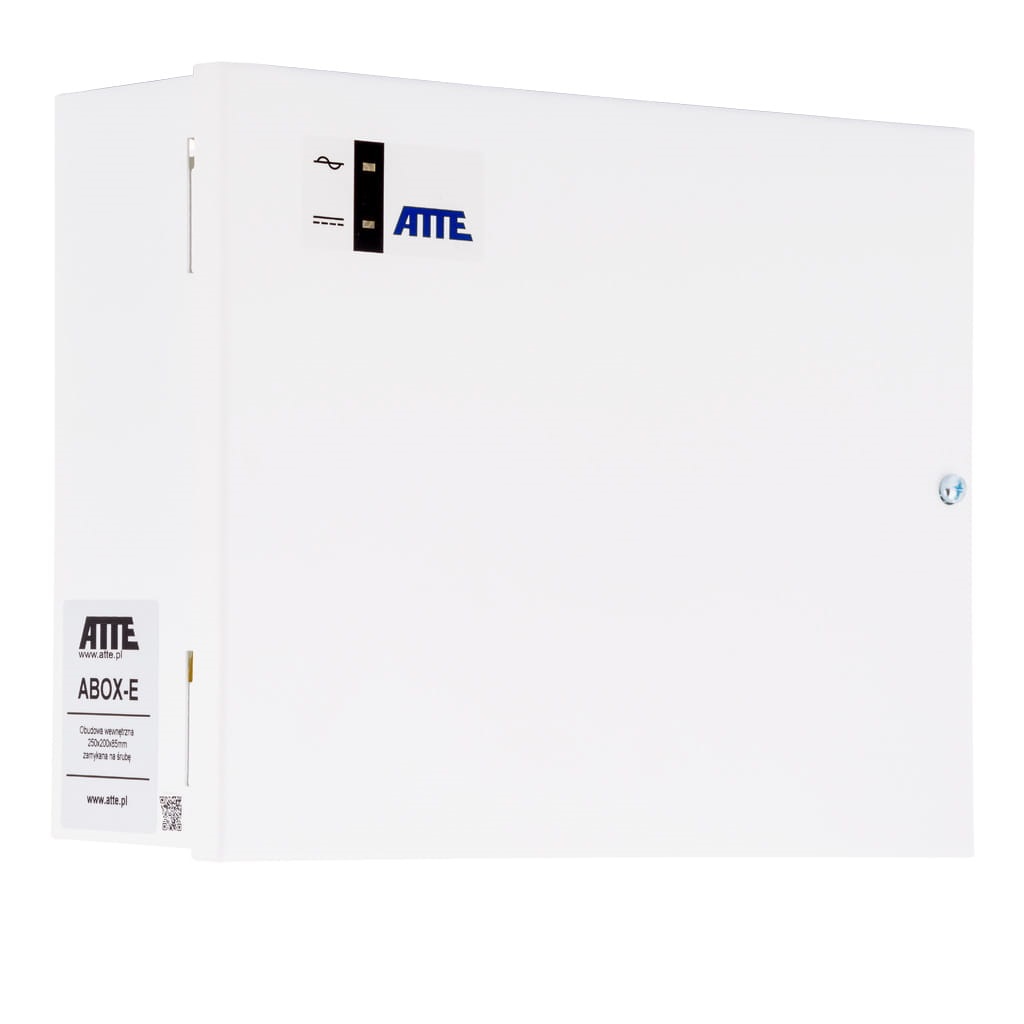

✔️ Obudowa ABOX-E: stalowa obudowa wewnętrzna z miejscem na okablowanie, przepustami kablowymi, zdejmowanymi drzwiczkami i tamperem otwarcia.


Zastosowania:

✔️ Systemy monitoringu CCTV: zasilacz podtrzymuje pracę kamer, rejestratorów i innych urządzeń 12 V DC podczas zaniku zasilania sieciowego.

✔️ Systemy kontroli dostępu: może zasilać elementy instalacji wymagające ciągłej pracy, także przy krótkich przerwach w dostawie prądu.

✔️ Systemy alarmowe: sprawdza się jako źródło zasilania buforowego dla urządzeń zabezpieczających pracujących na napięciu 12 V DC.

✔️ Instalacje z akumulatorem 7 Ah: obudowa pozwala zamontować jeden akumulator SLA, żelowy lub AGM do podtrzymania pracy systemu.

✔️ Zabudowa urządzeń wewnątrz budynku: obudowa ABOX-E umożliwia estetyczne umieszczenie zasilacza, akumulatora i zapasu przewodów.

✔️ Instalacje z dodatkowymi modułami: otworowanie w rastrze 10,8 mm pozwala zamontować kompatybilne moduły wewnątrz obudowy.

✔️ Systemy wymagające innych napięć: po zastosowaniu dodatkowej przetwornicy ASUC zasilacz może współpracować z instalacjami 24 V, 48 V lub 55 V DC.

✔️ Instalacje wielokanałowe: po dodaniu modułu AF-P8-00-OF zasilacz można rozbudować do 8 kanałów wyjściowych.

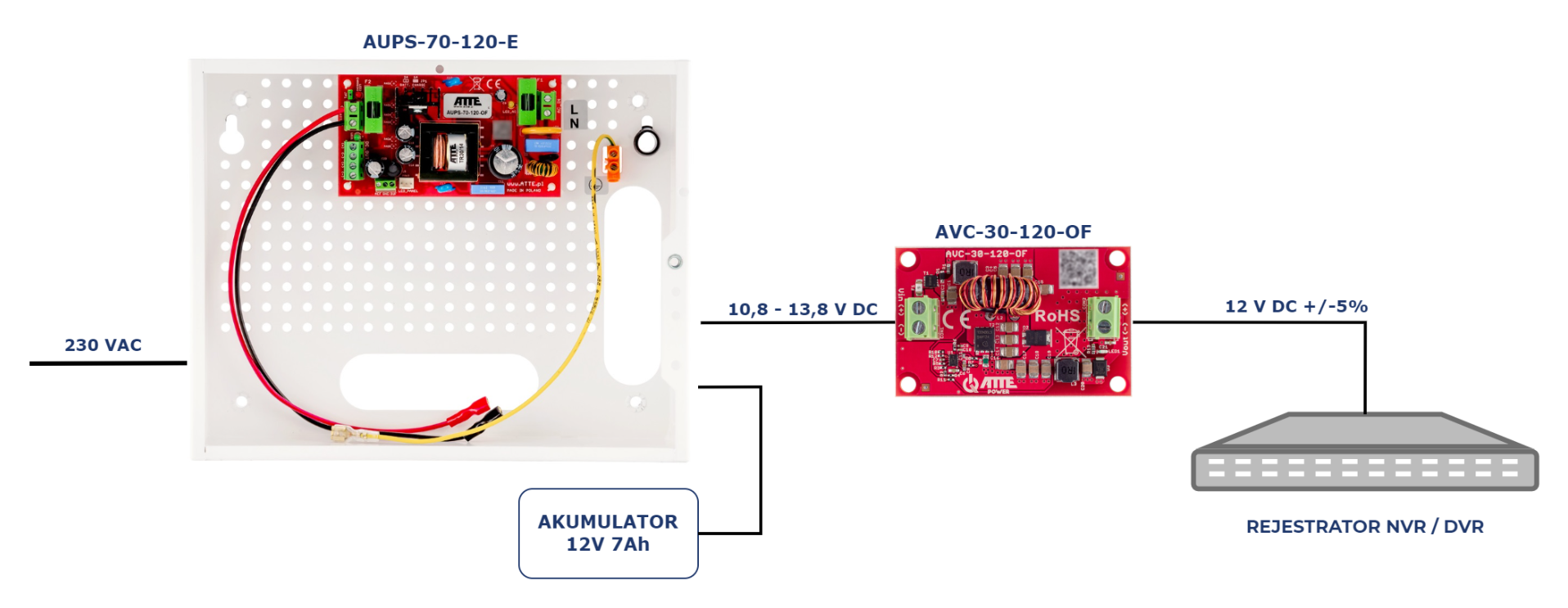

Przykład.

Specyfikacja techniczna:

Akumulator:

• obsługiwany akumulator: 1 × 12 V SLA (żelowy lub AGM), 7 Ah (Brak w zestawie)

Parametry wyjściowe:

• napięcie wyjściowe: 10,8...13,8 VDC
• prąd wyjściowy: 6 A (ciągły)
• prąd wyjściowy: 8 A (maksymalny podczas ładowania akumulatora)
• moc wyjściowa: 72 W (ciągła)
• moc wyjściowa: 96 W (maksymalna podczas ładowania akumulatora)
• sprawność: 90% (@70 W)

Parametry wejściowe:

• napięcie zasilania: 190...260 VAC, 50 Hz
• prąd ładowania akumulatora: 1 A lub 2 A (wybierany zworką JP1)

Zabezpieczenia:

• zabezpieczenie wejścia: bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie wyjścia: elektroniczne zabezpieczenie przeciążeniowe 12 A (automatyczny powrót po zwarciu)
• zabezpieczenie pracy z akumulatorem: bezpiecznik topikowy 6,3 A
• zabezpieczenie przed odwrotnym podłączeniem akumulatora
• zabezpieczenie przed przeciążeniem akumulatora
• zabezpieczenie przed głębokim rozładowaniem
• odłączenie akumulatora przy napięciu poniżej 10,8 V (automatyczny powrót po pojawieniu się zasilania sieciowego)

Wyjścia techniczne:

• OUF – brak napięcia DC (styk NC)
• ACF – brak napięcia AC (styk NC)
• wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA (każde wyjście)

Sygnalizacja:

• LED1 (żółta): obecność napięcia sieci
• LED2 (zielona): obecność napięcia wyjściowego
• LED3 (czerwona): ładowanie akumulatora
• LED AC (zielona): obecność napięcia sieci
• LED DC (czerwona): obecność napięcia wyjściowego

Uruchamianie:

• przycisk START umożliwiający uruchomienie zasilacza przy braku napięcia AC

Montaż:

• montaż naścienny przez otwory montażowe 6 mm

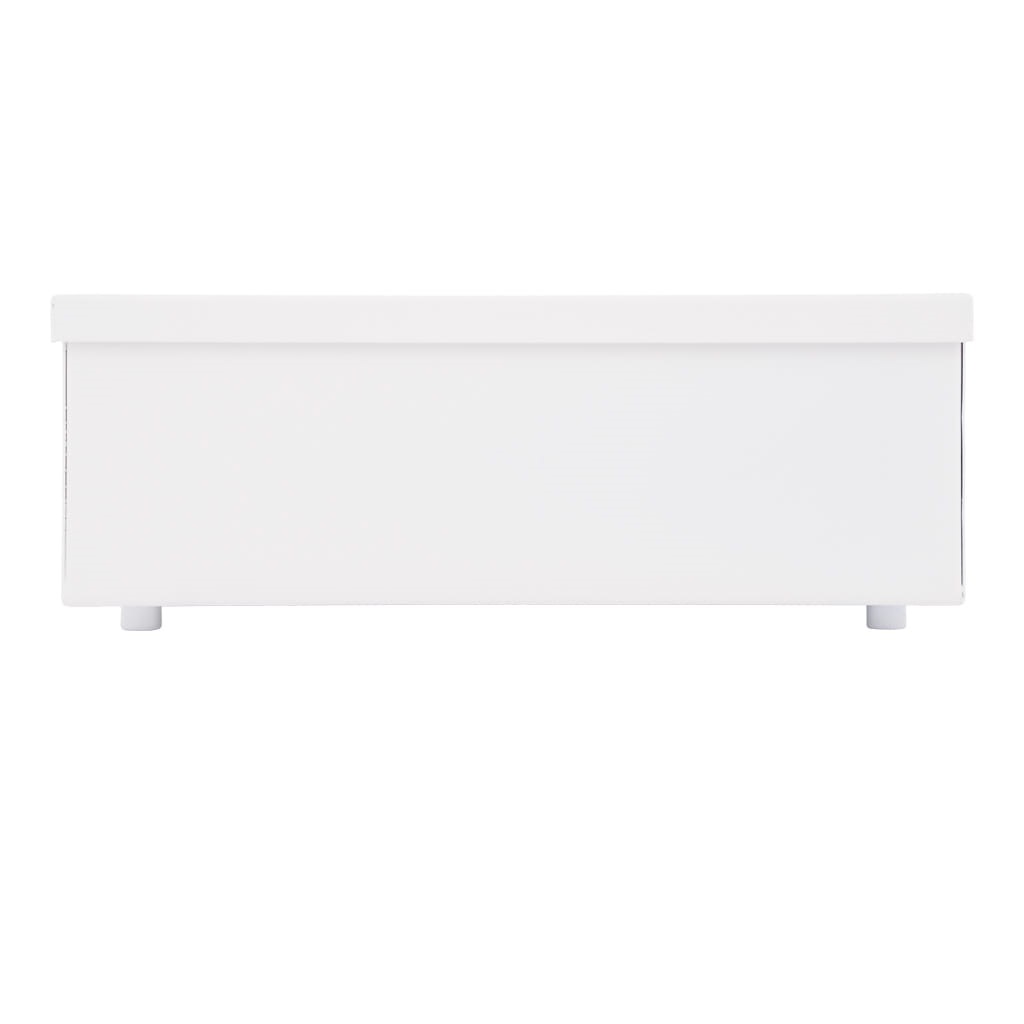

Obudowa:

• materiał: blacha stalowa 0,8 mm
• wykończenie: lakier proszkowy, kolor biały
• zamknięcie: tamper otwarcia
• system otworowania: 4,8 mm w rastrze 10,8 mm
• dystans do ściany: 8 mm
• otwory montażowe: 6 mm

Pozostałe:

• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 250 × 200 × 85 mm
• waga: 1,42 kg

• Zasilacz buforowy AUPS-70-120-OF (moduł) - 1 szt.
• Obudowa wewnętrzna ABOX-E - 1 szt.
