Wideodomofon bezprzewodowy 7" LCD Virone Sinni VDP-76/B WiFi, Zasięg do 420m, Sterowanie Bramą lub Furtką IP65 Aplikacja

Zestaw wideodomofonowy przeznaczony do użytku w domach jednorodzinnych, umożliwia sterowanie furtką lub bramą, z poziomu monitora lub aplikacji mobilnej Tuya Smart. Urządzenie wyposażono we wbudowane WiFi i transmisję bezprzewodową z zasięgiem do aż 420 m (w terenie otwartym).

Kamera w panelu zewnętrznym oferuje szeroki kąt widzenia 102° (w poziomie) i 50° (w pionie).  Podświetlenie 6 białymi diodami LED zapewnia dobrą widoczność po zmroku, a wytrzymała obudowa o stopniu ochrony IP65 gwarantuje odporność na warunki atmosferyczne.

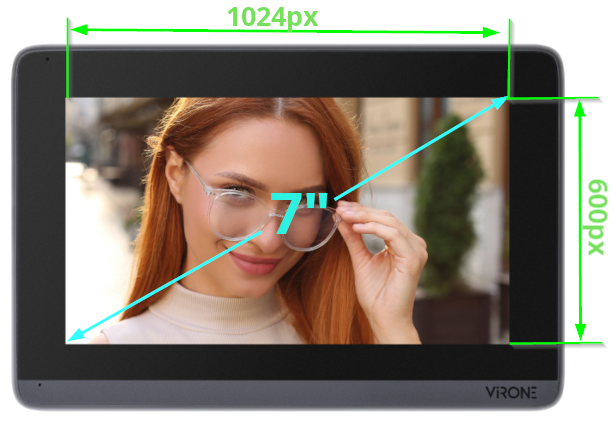

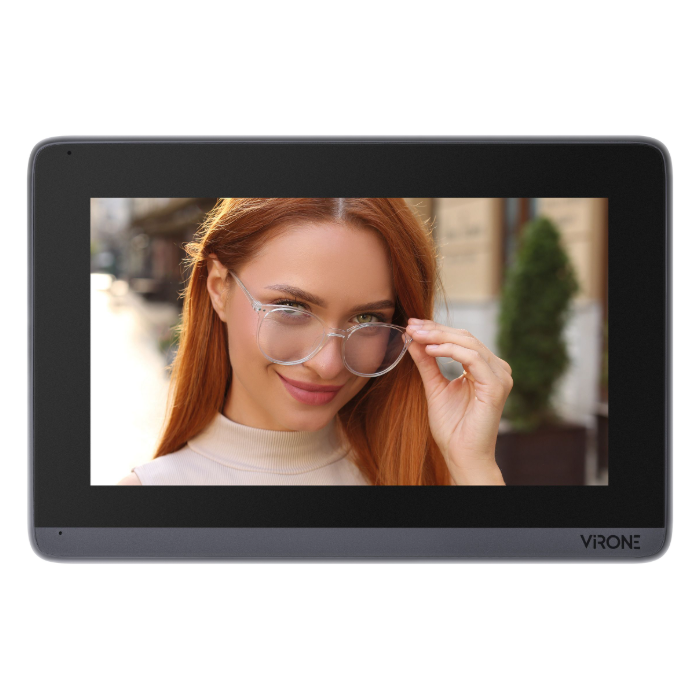

Monitor wyposażono w 7-calowy, dotykowy ekran LCD o rozdzielczości 1024 × 600 px.
Zestaw można dodatkowo rozbudować jedynie o dodatkowy panel zewnętrzny.

Uwaga!
Aby uzyskać jak najlepszy zasięg bezprzewodowy, należy umieścić urządzenia z dala od dużych metalowych przedmiotów, grubych ścian, metalowych powierzchni lub innych obiektów, które mogą ograniczać komunikację bezprzewodową.

By zapobiec zakłóceniom połączenia, należy umieścić oba urządzenia w odległości co najmniej 1m od urządzeń elektronicznych (telewizor, komputer, kuchenka mikrofalowa, radio itp.).

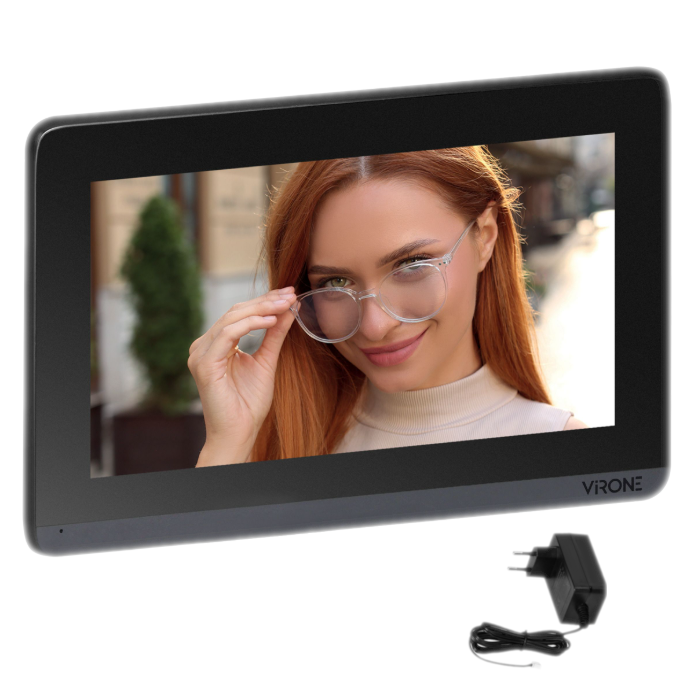

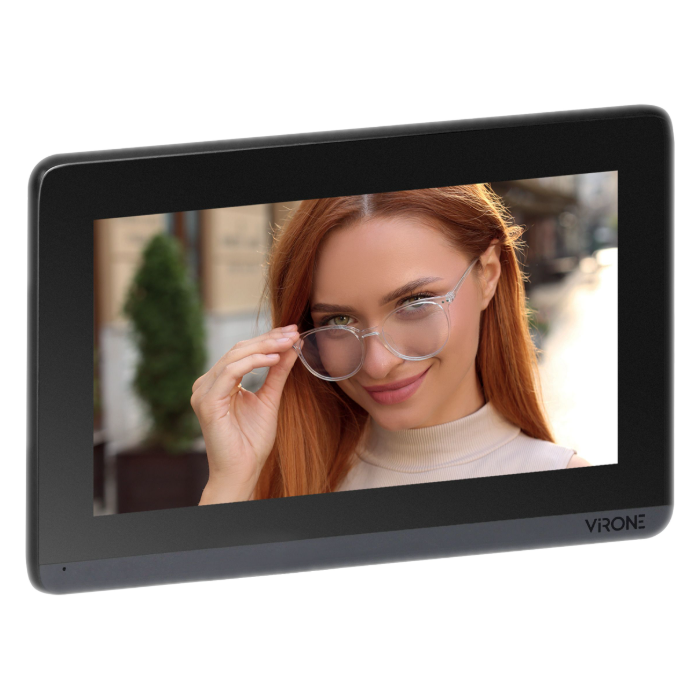

✨Monitor:

• kolorowy ekran 7" LCD o rozdzielczości 1024 × 600 px
• głośnomówiący – system wolne ręce
• 3 melodie dzwonka do wyboru
• regulacja głośności
• sterowanie elektrozaczepem lub bramą
• regulacja parametrów monitora
• czytnik kart microSD (brak karty w zestawie)
• montaż natynkowy
• prosta i wygodna obsługa

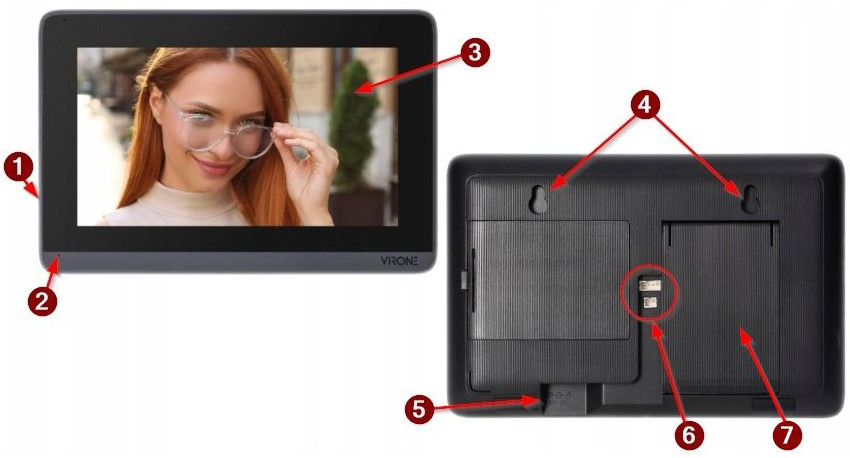

Legenda:

1. Wejście na kartę SD (brak w zestawie)
2. Mikrofon
3. Dotykowy ekran 7" LCD
4. Uchwyty do zawieszenia
5. Gniazdo zasilania
6. Złącza do podłączenia dzwonka i jego zasilania
7. Rozkładana podstawka umożliwiająca postawienie monitora np. na stole

Darmową aplikację TUYA SMART można pobrać ze sklepu Google Play (Android) i App Store (iOS).

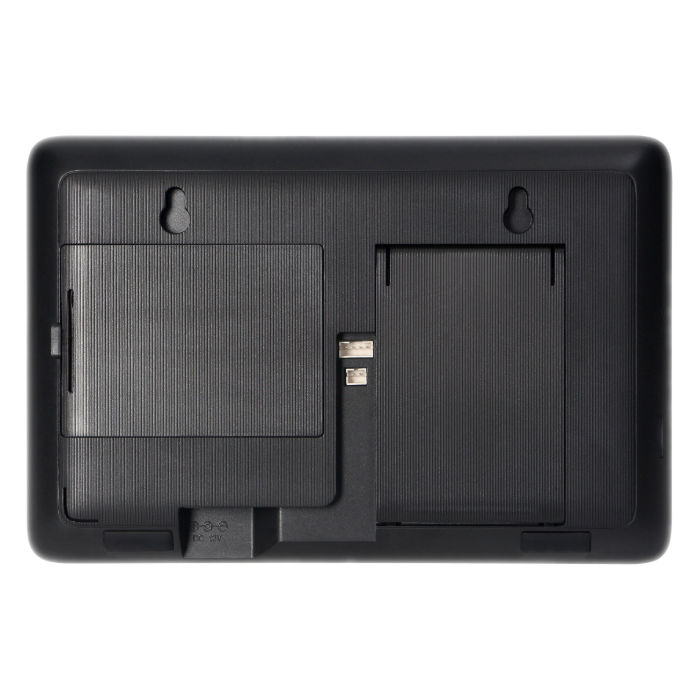

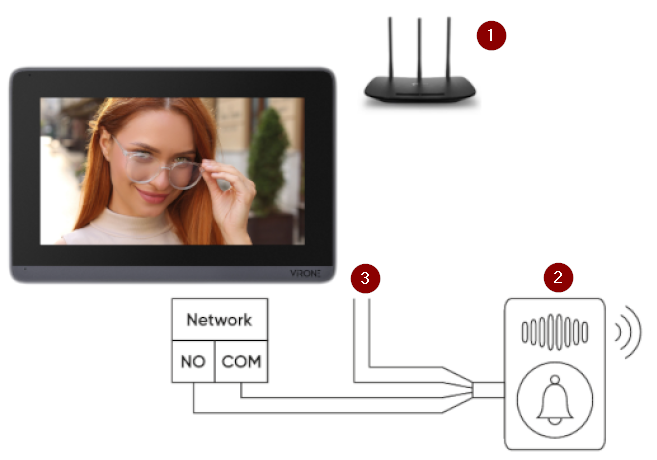

✨Złącza monitora:

Legenda:

1. Router (brak w zestawie)
2. Dzwonek (brak w zestawie)
3. Zasilanie dzwonka (brak w zestawie)

Złącze:

• Network: do połączenia monitora z routerem przewodowo
• NO / COM: do podłączenia dzwonka i jego zasilania

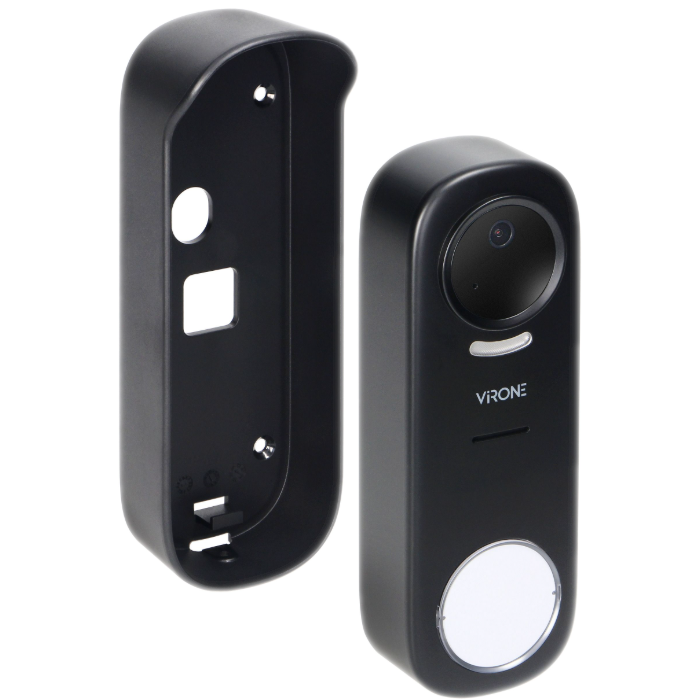

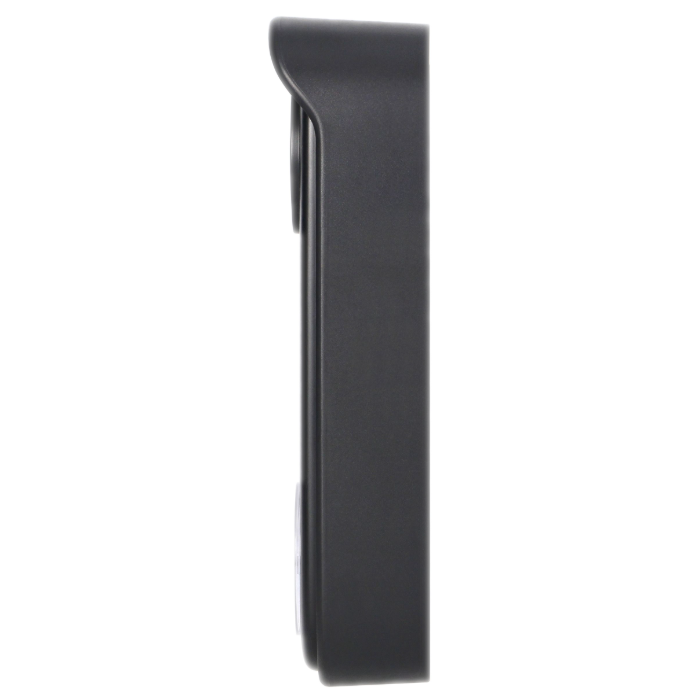

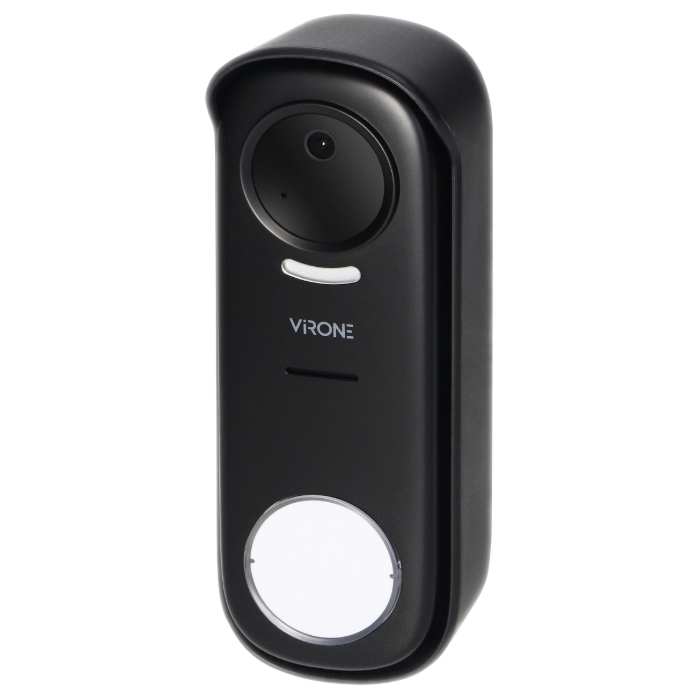

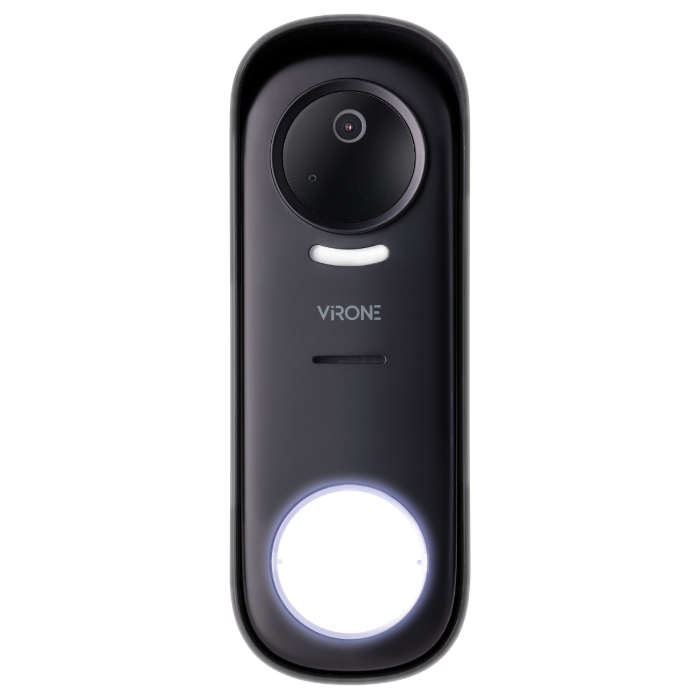

✨Panel zewnętrzny

• kamera o rozdzielczości 2Mpx (FullHD) - wyraźny podgląd osób przy wejściu

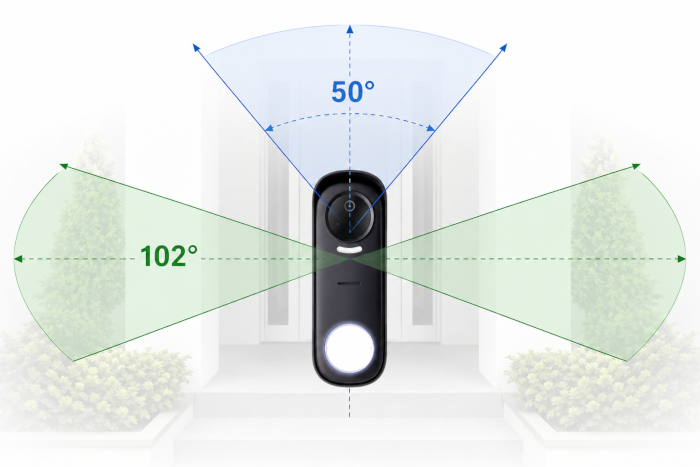

• szeroki kąt widzenia: 102° (w poziomie) oraz 50° (w pionie)
• wbudowane 6 białych diod LED - praca również po zmroku
• estetyczne wykończenie w kolorze czarnym
• stopień ochrony IP65 – panel przystosowany do montażu zewnętrznego
• montaż natynkowy ułatwiający instalację
• zasilanie za pomocą wbudowanego akumulatora 3,7 V DC, 4200 mAh; możliwość zasilania za pomocą dodatkowego zasilacza 9-24V DC (brak w zestawie)

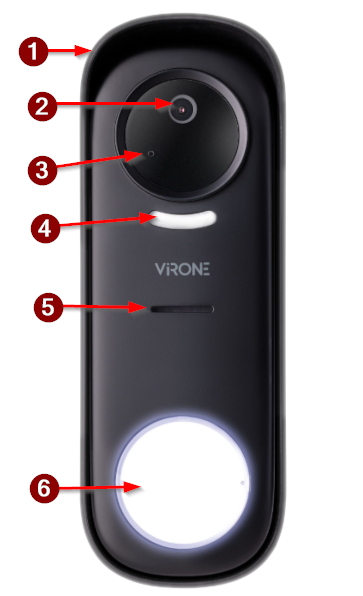

Legenda:

1. Daszek ochronny
2. Obiektyw kamery
3. Mikrofon
4. Doświetlenie nocne
5. Głośnik
6. Przycisk wywołania

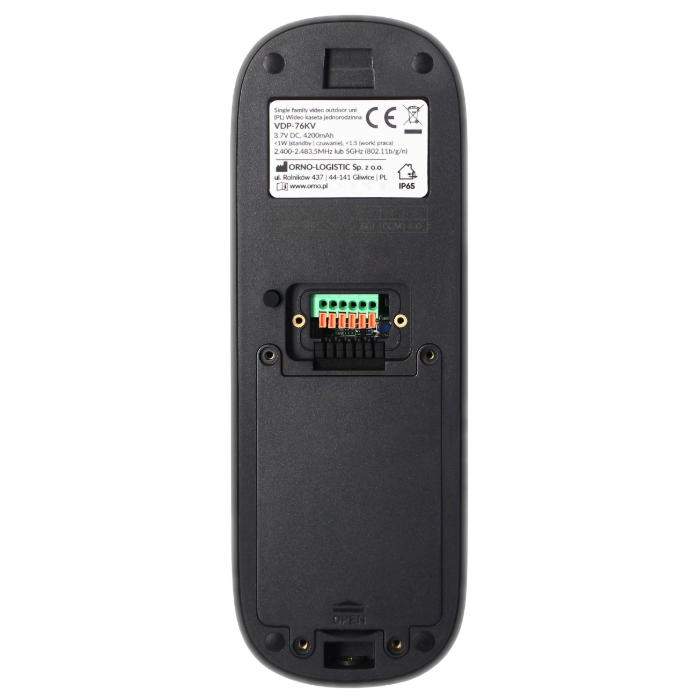

✨Złącza panelu zewnętrznego:

Do zestawu można podłączyć elektrozaczep lub sterowanie bramą.
Połączenie z ryglem elektromagnetycznym powinno być przeprowadzone przewodem 2 x 1 mm2.

Całkowita długość instalacji nie może przekroczyć 100 metrów. Absolutnie nie zalecamy stosowania przewodów typu skrętka komputerowa.

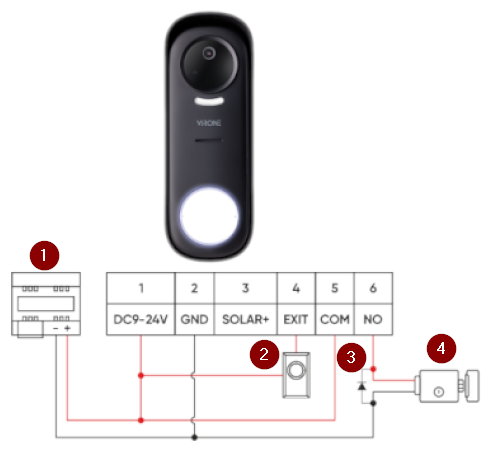

Podłączenie elektrozaczepu / zwory elektromagnetycznej

Legenda:

1. Zasilacz 12V DC (opcjonalne źródło zasilania, brak w zestawie)
2. Przycisk wyjścia (brak w zestawie)
3. Dioda prostownicza (zalecana, brak w zestawie)
4. Elektrozaczep (12V DC, max. 350 mA) / Zwora elektromagnetyczna (brak w zestawie)

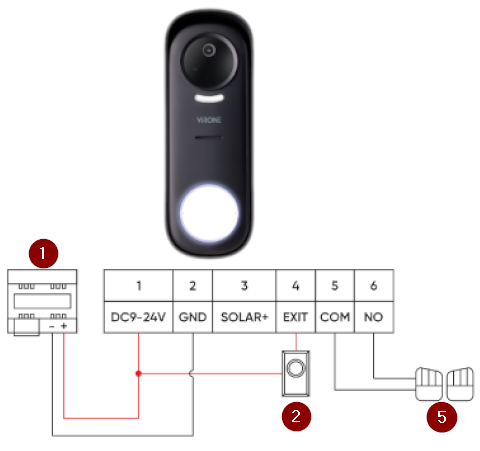

Podłączenie sterowania bramą

Legenda:

1. Zasilacz 12V DC (opcjonalne źródło zasilania, brak w zestawie)
2. Przycisk wyjścia (brak w zestawie)
5. Sterowanie bramą (brak w zestawie)

Złącza:

• 9-24V DC: podłączenie dodatkowego zasilacza (brak w zestawie) i przycisku wyjścia (brak w zestawie)
• GND: złącze do podłączenia dodatkowego zasilacza (brak w zestawie)
• SOLAR+: nie wykorzystywane
• EXIT: podłączenie przycisku wyjścia (brak w zestawie)
• COM / NOC: podłączenie sterowania bramą (brak w zestawie)



✨Specyfikacja techniczna:

• typ urządzenia: jednorodzinny
• sposób instalacji: bezprzewodowy
• system komunikacji: bezprzewodowy
• zasięg: do 420m (w terenie otwartym)
• częstotliwość komunikacji między urządzeniami: 866 MHz (Wi-Fi HaLow)
• częstotliwość sieci bezprzewodowej: 2.400-2.483,5 MHz lub 5 GHz (802.11 b/g/n)
• max. moc nadawania: <100 mW EIRP
• możliwość rozbudowy o 1 panel zewnętrzny
• zgodność z systemem operacyjnym: Android (v6.0 lub nowszy); iOS (11.0 lub nowszy)
• zużycie energii w trybie czuwania przy podłączeniu do sieci: 1,2W
• czas do przejścia w tryb czuwania: 60 sek.

Monitor

• wielkość ekranu: 7"
• rozdzielczość: 1024 × 600 px
• standard: PAL
• funkcje: rozmowa, monitoring, sterowanie elektrozaczepem lub bramą, regulacja parametrów monitora oraz głośności
• czytnik kart SD (brak w zestawie)
• ilość melodii: 3
• regulacja głośności: tak
• czas rozmowy: 30 sek.
• czas monitoringu: 30 sek.
• sterowanie elektrozaczepem lub bramą: tak (styk bezpotencjałowy)
• temperatura pracy: -10°C ~ +55°C
• montaż: natynkowy
• materiał: tworzywo sztuczne
• zasilanie: 12V DC / 0,5A (zasilacz w zestawie)
• pobór prądu: <1,2W (czuwanie), <4W (praca)

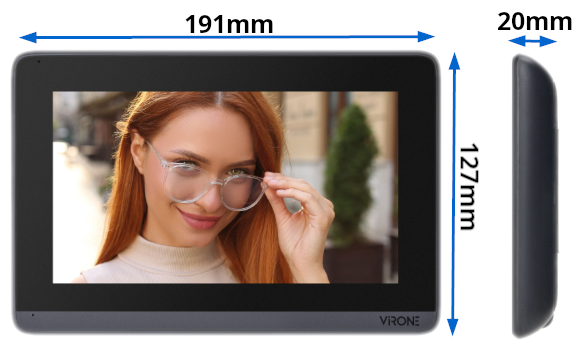

• wymiary: 191 × 127 × 20 mm
• waga netto: 0,375 kg

Panel zewnętrzny:

• typ sensora: CMOS 1/2,9"
• rozdzielczość: 2MPx, 1920 × 1080, 1080p
• kąt widzenia: 50° (pion) / 102° (poziom)
• doświetlanie nocne: białe diody LED
• ilość diod: 6
• zasięg widzenia nocnego: do 2m
• stopień ochrony: IP65
• temperatura pracy: −10°C ~ +55°C
• montaż: natynkowy
• materiał: tworzywo sztuczne
• zasilanie: wbudowany akumulator 3,7 V DC, 4200 mAh ; możliwość zasilania z dodatkowego zasilacza 9-24V DC (brak w zestawie)
• pobór prądu: <1W (czuwanie), <1,5W (praca)

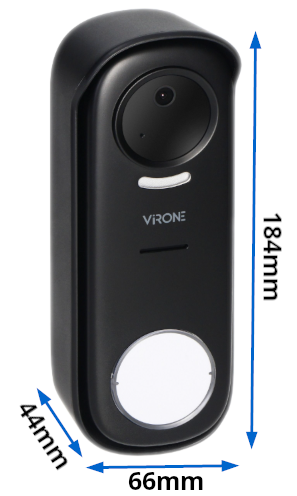

• wymiary: 66 × 184 × 44 mm
• waga netto: 0,345 kg

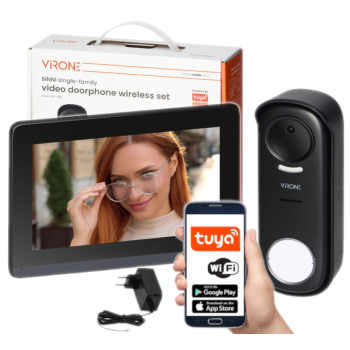

W zestawie:

• panel zewnętrzny Virone VDP-76KV- 1 szt;
• daszek natynkowy (do panelu) - 1 szt;
• monitor LCD Virone VDP-76PMV/B - 1 szt;
• zasilacz sieciowy 12V/0,5A (do monitora) - 1 szt;
• akcesoria montażowe;
• instrukcja obsługi.

❗ Zasilacz w zestawie jest wtyczkowy, jeśli istnieje potrzeba montażu zasilacza w rozdzielni to można zakupić zasilacz dedykowany na szynę DIN, model HDR-15-12 - dostępny osobno.


FAQ – najczęściej zadawane pytania:

1. Czy wideodomofon obsługuje otwieranie furtki i bramy?
- Tak, system umożliwia sterowanie elektrozaczepem lub automatyką bramy bezpośrednio z monitora.

2. Czy do elektrozaczepu potrzebny jest dodatkowy zasilacz?
- Nie. Monitor zasila elektrozaczep 12V DC o maksymalnym poborze 350 mA.

3. Ile przewodów potrzeba do instalacji?
- 0. System działa bezprzewodowo, z zasięgiem do 420m (w terenie otwartym).

4. Czy zestaw nadaje się do domu jednorodzinnego?
- Tak, jest to wideodomofon przeznaczony do instalacji jednorodzinnych.

5. Czy panel zewnętrzny jest odporny na warunki atmosferyczne?
- Tak, panel posiada wysoką klasę szczelności IP65.

6. Czy wideodomofon działa poprawnie w nocy?
- Tak, panel zewnętrzny wyposażono w diody LED do podświetlenia nocnego, o zasięgu do 2 m.

7. Czy można rozbudować zestaw?
- Częściowo. Do systemu można dodać tylko 1 panel zewnętrzny.

8. Czy monitor posiada funkcję głośnomówiącą?
- Tak, urządzenie obsługuje tryb wolne ręce, monitor jest dotykowy.

9. Czy można wyciszyć dzwonek?
- Tak, monitor posiada regulację głośności.

10. Czy zestaw posiada czytnik RFID?
- Nie.

11. Czy panel zewnętrzny można zamontować podtynkowo?
Nie. Zarówno monitor, jak i panel zewnętrzny przeznaczone są do montażu natynkowego.

12. Czy zestaw obsługuje sterowanie bramą automatyczną?
    -Tak, sterowanie odbywa się poprzez styk bezpotencjałowy.
