SYSTEM ALARMOWY SATEL VERSA IP PUSH LAN 7 CZUJEK BINGO Plus 15kg + LCDM-WH

Centrala alarmowa VERSA IP przeznaczona jest do ochrony małych i średniej wielkości obiektów. Umożliwia stworzenie systemu przewodowego lub bezprzewodowego, a także hybrydowego, łączącego obie te formy instalacji. Współpracuje z kontrolerami ACU-120 i ACU-270, VERSA-MCU.
VERSA IP to jedyne rozwiązanie łączące w sobie funkcjonalności, które do tej pory były dostępne wyłącznie poprzez zastosowanie kilku odrębnych urządzeń. Jej płyta główna integruje moduły: ETHM, GSM, INT-VG, INT-AV oraz dialer PSTN. Dzięki temu centrala VERSA IP umożliwia komunikację aż 3 kanałami (Ethernet, PSTN, GSM/GPRS), zapewniając skuteczne przekazywanie informacji.

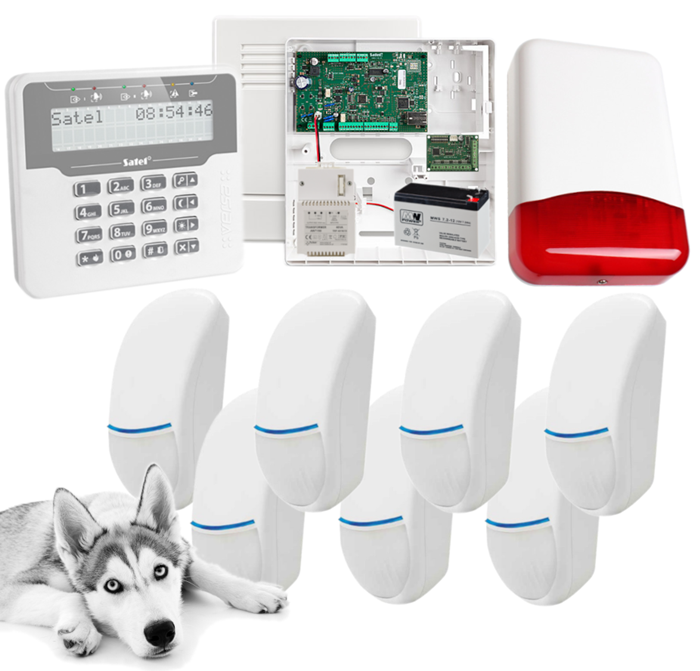

W zestawie:


• 1x centrala alarmowa Satel Versa IP z akcesoriami;
• 1x obudowa plastikowa Satel OPU-4 P;
• 1x sygnalizator akustyczny (montaż wewnątrz obudowy);
• 1x uchwyt Satel HOLDER A;
• 1x przewodowy manipulator Satel VERSA-LCDM-WH (kolor podświetlenia - biały);
• 7x przewodowa, wewnętrzna czujka BINGO Plus (odporna na zwierzęta do 15 kg);
• 1x ekspander dodatkowych 8 wejść Satel INT-E;
• 1x przewodowy, zewnętrzny akustyczno-optyczny sygnalizator Yotogi TI700;
• 1x transformator Pulsar AWT150 40VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---



Centrala alarmowa VERSA IP współpracuje z kontrolerami ACU-120 i ACU-270 (brak w zestawie), które oferują uzyskanie doskonałego zasięgu działania urządzeń z rodziny ABAX - nawet do 500 m w terenie otwartym, co daje powierzchnię 78,5 hektara. Centrale VERSA umożliwiają korzystanie z 3 rodzajów czuwania:


• pełnego, w którym dozorowane są wszystkie wejścia wybranej strefy;
• dziennego, w którym czuwają jedynie czujki obwodowe umożliwiając swobodne poruszanie się wewnątrz chronionego obszaru;
• nocnego, w którym oprócz czujek obwodowych aktywne są czujki w pomieszczeniach nie wykorzystywanych w trakcie snu.

Cechy produktu:


• 4 programowalne wejścia przewodowe (rozbudowa za pomocą ekspaderów do 28):
  • obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych
  • obsługa konfiguracji EOL i 2EOL
  • dodatkowe wejście sabotażowe typu NC
• 5 programowalnych wyjść przewodowych (rozbudowa za pomocą ekspaderów do 12):
  • 2 wyjścia wysokoprądowe
  • 2 wyjścia niskoprądowe typu OC
  • 1 wyjście przekaźnikowe
• 3 wyjścia zasilające
• wyjście do podłączenia montowanego w obudowie dedykowanego przetwornika piezoelektrycznego (sygnalizacja akustyczna)
• maksymalna liczba wejść programowalnych: 30
• maksymalna liczba wyjść programowalnych: 12
• podział systemu na 2 strefy (możliwość przypisania wejścia do dwóch stref)
• sterowanie systemem za pomocą:
  • manipulatorów LCD lub LED
  • manipulatorów bezprzewodowych VERSA-LCDM-WRL (wymagany ACU-120 lub ACU-270)
  • manipulatorów z ekranem dotykowym INT-TSG
  • kart zbliżeniowych
  • pilotów zdalnego sterowania
• zintegrowany moduł PSTN umożliwiający:
  • monitoring (SIA, ContactID, inne)
  • powiadamianie głosowe (8 numerów, 16 komunikatów)
  • zdalne programowanie (modem 300 bps) przy pomocy programu DLOADX
• wbudowany moduł ETHM umożliwiający:
  • powiadamianie e-mail
  • sterowanie przy pomocy aplikacji VERSA CONTROL oferującej powiadamianie PUSH
  • monitoring do stacji
  • programowanie przy pomocy programu DLOADX
• wbudowany moduł głosowy:
  • blisko 13 minut na komunikaty wykorzystywane w menu głosowym
  • ponad 4 minuty na 16 komunikatów do celów powiadamiania telefonicznego (komunikat może trwać do 16 sekund)
• wbudowane gniazdo USB-HID
• pamięć 2047 zdarzeń
• obsługa 30 użytkowników, z których każdemu można przydzielić: hasło, kartę zbliżeniową, pilota
• 4 timery umożliwiające automatyczne:
  • załączanie/wyłączanie czuwania w strefach
  • sterowanie wyjściami (włączanie/wyłączanie światła, zraszanie ogrodu itp.)
• rozłączalne listwy zaciskowe
• opcja niezgłaszania do centrali alarmowej awarii serwera SATEL (VERSA Firmware 1.08 lub nowszy)

Specyfikacja techniczna:


• wejścia przewodowe programowalne: 4
• maksymalna liczba wejść programowalnych: 30
• wyjścia przewodowe programowalne: 5
• maksymalna liczba wyjść programowalnych: 12
• wyjścia zasilające: 3
• magistrale komunikacyjne: 1
• manipulatory: do 6
• strefy: 2
• numery telefonów do powiadamiania: 8
• komunikaty głosowe: 16
• komunikaty tekstowe: 64
• adresy e-mail do powiadamiania: 8
• użytkownicy: 30
• timery: 4
• pamięć zdarzeń: 2047
• stopień zabezpieczenia wg EN 50131: Grade 2
• temperatura pracy: -10°C…+55°C
• max. wilgotność: 93% (±3%)
• zalecany transformator: 40 VA
• pobór prądu z sieci 230V: 120 mA (w stanie gotowości), 160 mA (max.)
• pobór prądu z akumulatora: 160 mA (w stanie gotowości), 200 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11 V (±10%)
• napięcie odcięcia akumulatora: 10,5 V (±10%)
• prąd ładowania akumulatora: 800 mA
• wydajność prądowa zasilacza: 2 A
• napięcie zasiania: 18V AC (±15%)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5 V…14 V DC
• obciążalność wyjść programowalnych wysokoprądowych: 1100 mA / 12 VDC
• obciążalność wyjść programowalnych niskoprądowych: 50 mA / 12 VDC
• obciążalność wyjścia programowalnego przekaźnikowego: 1000 mA / 24 VDC
• obciążalność wyjścia KPD: 500 mA / 12 V DC
• obciążalność wyjścia AUX: 500 mA / 12 V DC
• obciążalność wyjścia +VR: 200 mA / 12 V DC
• wymiary: płytki elektroniki 173 x 105 mm
• wymiary: obudowy  266 x 286 x 100 mm
• waga: (z obudową i akcesoriami) 1220 g

Obudowa natynkowa Satel OPU-4 P może być zastosowana w pomieszczeniach użytkowych, na widoku. Podstawę obudowy można wmurować w ścianę, przez co sama obudowa zajmować będzie mniej miejsca.
Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń.
Wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 7,2 Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-4 P):


• podwójna ochrona sabotażowa
• ​możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• montaż natynkowy
• zastosowanie:
  • centrale alarmowe produkowane przez firmę SATEL
  • moduły rozszerzające produkowane przez firmę SATEL
  • moduły komunikacyjne GSM produkowane przez firmę SATEL
  • kontrolery przejścia ACCO z zasilaczem i bez
  • centrala kontroli dostępu ACCO-NT
• wymiary: 266 x 286 x 100 mm



---



Przewodowy manipulator Satel VERSA-LCDM-WH przeznaczony jest do obsługi central z rodziny VERSA. Dzięki czytelnemu wyświetlaczowi LCD i dużym przyciskom, codzienna obsługa centrali VERSA może być bardzo wygodna. Dodatkowym jego atutem jest atrakcyjny design, dzięki któremu manipulator VERSA-LCDM-WH stanowić może prawdziwą ozdobę każdego wnętrza.

Specyfikacja techniczna (VERSA-LCDM-WH):


• duży, czytelny wyświetlacz LCD
• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą
• atrakcyjny design
• temperatura pracy: -10…+55 °C
• napięcie zasilania: 12V DC
• pobór prądu: 50 mA (w stanie gotowości), 60 mA (max.)
• wymiary obudowy: 139 x 124 x 22 mm
• waga: 236g



---


Wewnętrzna czujka ruchu BINGO Plus posiada wyłącznie cyfrowe sensory PIR, dzięki czemu unika konwersji typowej dla tradycyjnych czujników, jest znacznie dokładniejsza w wykrywaniu wtargnięć, nie ulega zakłóceniom takim jak: światło białe, ultrafioletowe, zmiana temperatury, ruch powietrza z systemów ogrzewania/chłodzenia, a także jest całkowicie odporna na promieniowanie elektromagnetyczne.
Wyposażono ją również w zasięg do 15m, kąt wykrywania 100 stopni oraz odporność na zwierzęta domowe o wadze do 15kg.

Cechy produktu (BINGO Plus):


• zasięg 15 m
• kąt wykrywania: 100 stopni
• odporność na zwierzęta do 15 kg
• soczewki w technologii Fresnel Technologies, Inc. Technologia LODIFF® do realizacji optyki w połączeniu z materiałami POLY IR®
• cyfrowy filtr światła białego
• bardzo wysoka odporność na RFI (brak tradycyjnych wzmacniaczy)
• brak elementów analogowych, w pełni cyfrowy PIR jest podłączony bezpośrednio do mikroprocesora
• zalecana wysokość montażu: 1.8~2.1m
• włączanie/wyłączanie sygnalizacji – niebieska dioda LED
• licznik impulsów (1 lub 2 impulsy)
• dodatkowe złącze EOL
• tamper

Specyfikacja techniczna (BINGO Plus) :


• zasięg detekcji: 15 m
• kąt: 100 st.
• soczewka Fresnel LODIFF® POLY IR® 4 materiał
• dioda LED: niebieska
• czas trwania alarmu: 2 sek.
• autotest: brak
• walk test LED: tak
• przekaźnik: tak
• wbudowane EOL rezystory: tak
• strefa podejścia: tak
• sabotaż otwarcia i zerwania: tak
• antymasking: brak
• licznik impulsów: tak
• odporność RFI: 30V/m
• kompensacja temperatury: tak
• normy: EN 50131-2-2 Grade 2 EN 50131-2-2 Class II
• montaż: sufitowy lub ścienny
• materiał: ABS
• zalecana wysokość montażu: 1.8 - 2.1 m
• temperatura pracy: -10 st. C ... +40 st. C
• napięcie zasilające: 13.8V DC
• wymiary: 114 x 63 x 40 mm



---



Moduł Satel INT-E dedykowany jest do central alarmowych INTEGRA, INTEGRA Plus, VERSA, VERSA Plus oraz PERFECTA, a także do centrali kontroli dostępu ACCO-NT. Urządzenie oferuje rozbudowę systemu o 8 przewodowych wejść, a także bezpośrednie podłączenie czujek roletowych i wibracyjnych. Dodatkowe wejście sabotażowe ułatwia wykrywanie nieautoryzowanego otwarcia obudowy, w której umieszczony jest moduł.

Cechy produktu (INT-E)


• rozbudowa systemu o 8 wejść
• obsługa konfiguracji:
  • NO, NC
  • EOL, 2EOL/NO, 2EOL/NC (tylko centrale alarmowe)
  • 3EOL (tylko INTEGRA Plus)
• programowanie wartości rezystancji parametrycznej (tylko centrale alarmowe)
• obsługa czujek wibracyjnych i roletowych (tylko centrale alarmowe)
• możliwość podłączenia do magistrali RS-485 (aktualizacja oprogramowania za pośrednictwem magistrali)

Specyfikacja techniczna (INT-E):


• obciążalność wyjścia +12V: 2,5A / 12V DC
• stopień zabezpieczenia wg EN 50131 (bez zasilacza): Grade 3
• stopień zabezpieczenia wg EN 50131 (z zasilaczem APS-412): Grade 2
• klasa środowiskowa wgEN50130-5: II
• temperatura pracy: -10 st. C... +55 st. C
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC (+/- 15%)
• pobór prądu: 35 mA (stan gotowości), 80 mA (max.)
• wymiary: 80 x 57 mm
• waga: 47 g



---



Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg



---



Transformator Pulsar AWT150 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.

Specyfikacja techniczna (AWT150):


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 16V / 18V
• moc: 40VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,20A
• prąd wyjściowy nominalny (I1/I2/I3): 2,2A / 2,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora(T 315 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• stopień ochrony: IP30
• obudowa: PC/ABC, UL94-V0
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 72 x 115 x 70 mm

Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0kg

W zestawie:


• centrala alarmowa Satel Versa IP - 1 szt;
• obudowa plastikowa Satel OPU-4 P- 1 szt;
• sygnalizator akustyczny (montaż wewnątrz obudowy) - 1 szt;
• uchwyt Satel HOLDER A - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• przewodowy manipulator Satel VERSA-LCDM-WH (kolor podświetlenia - biały) - 1 szt;
• przewodowa, wewnętrzna czujka BINGO Plus (odporna na zwierzęta do 15 kg) - 7 szt;
• ekspander dodatkowych 8 wejść Satel INT-E - 1 szt;
• przewodowy, zewnętrzny akustyczno-optyczny sygnalizator Yotogi TI700 - 1 szt;
• transformator Pulsar AWT150 40VA - 1 szt;
• akumulator bezobsługowy 12V 7Ah - 1 szt;
• instrukcja.

Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny) lub SN 4 (ścienno-sufitowy).

Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOADX (wymagany przewód miniUSB - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
