SYSTEM ALARMOWY SATEL VERSA IP + PANEL DOTYKOWY INT-TSG2R-W + SYRENA TI700

Centrala alarmowa VERSA IP przeznaczona jest do ochrony małych i średniej wielkości obiektów. Umożliwia stworzenie systemu przewodowego lub bezprzewodowego, a także hybrydowego, łączącego obie te formy instalacji.

VERSA IP to jedyne rozwiązanie łączące w sobie funkcjonalności, które do tej pory były dostępne wyłącznie poprzez zastosowanie kilku odrębnych urządzeń. Jej płyta główna integruje moduły: ETHM, INT-VG, INT-AV oraz dialer PSTN. Dzięki temu centrala VERSA IP umożliwia komunikację 2 kanałami, zapewniając skuteczne przekazywanie informacji.

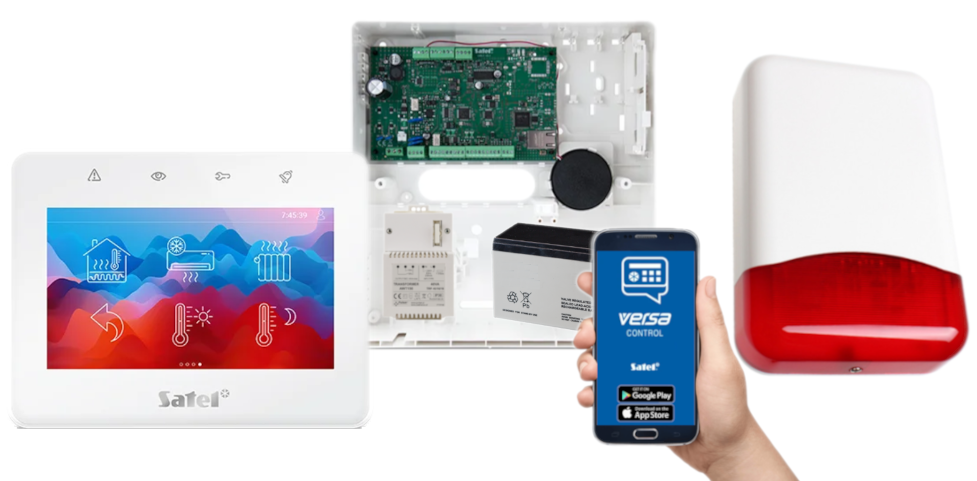

W zestawie:


• 1x centrala alarmowa Satel Versa IP z akcesoriami;
• 1x obudowa plastikowa Satel OPU-4 P;
• 1x sygnalizator akustyczny (montaż wewnątrz obudowy);
• 1x uchwyt Satel HOLDER A;
• 1x przewodowy manipulator Satel INT-TSG2R-W (kolor biały);
• 1x przewodowy, zewnętrzny akustyczno-optyczny sygnalizator Yotogi TI700;
• 1x transformator Pulsar AWT150 40VA;
• 1x akumulator bezobsługowy 12V 7Ah.

  UWAGA!

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na pozostałych aukcjach.

Prosimy zwrócić także uwagę na to, że centrala alarmowa w standardzie posiada 4 wejścia, zatem mogą Państwo podłączyć 4 czujniki. W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).


---

Centrala alarmowa Satel VERSA IP to nowoczesne rozwiązanie, które umożliwia budowę przewodowych oraz bezprzewodowych systemów zabezpieczeń w małych i średniej wielkości obiektach.
Łączy w sobie moduły komunikacyjne (ETHM, INT-VG, INT-AV) oraz dialer PSTN, dzięki czemu umożliwia głosową i dźwiękową weryfikację alarmów.

Ponadto, centrala VERSA IP pozwala na korzystanie z 3 rodzajów czuwania, co umożliwia elastyczną konfigurację systemu zabezpieczeń:

• pełne czuwanie - monitorowane są wszystkie wejścia wybranej strefy, zapewniając kompleksową ochronę przed intruzami.
• czuwanie dzienne - umożliwia czuwanie jedynie czujek obwodowych, co pozwala na swobodne poruszanie się wewnątrz chronionego obszaru bez konieczności aktywacji alarmu.
• nocne czuwanie - aktywne są czujki obwodowe oraz te umieszczone w pomieszczeniach nieużywanych podczas snu. To zapewnia dodatkowe bezpieczeństwo w nocy, minimalizując ryzyko fałszywych alarmów.

❗ Centrala nie posiada wbudowanego modułu GSM/GPRS.


Wszechstronna komunikacja

• moduł ETHM: powiadamianie e-mail, monitoring do stacji, sterowanie przy pomocy aplikacji VERSA CONTROL oferującej powiadamianie PUSH, programowanie przy pomocy programu DLOADX
• dialer PSTN: monitoring (SIA, ContactID, inne), powiadamianie głosowe (8 numerów, 16 komunikatów), zdalne programowanie (modem 300 bps) przy pomocy programu DLOADX
• moduł głosowy: blisko 13 minut na komunikaty wykorzystywane w menu głosowym, ponad 4 minuty na 16 komunikatów do celów powiadamiania telefonicznego (komunikat może trwać do 16 sekund)



Rozbudowana obsługa wejść i wyjść

• 4 programowalne wejścia przewodowe:
  • obsługa czujek NO, NC, roletowych i wibracyjnych
  • obsługa konfiguracji EOL i 2EOL
• dodatkowe wejście sabotażowe typu NC
• 5 programowalnych wyjść przewodowych:
  • 2 wyjścia wysokoprądowe
  • 2 wyjścia niskoprądowe typu OC
  • 1 wyjście przekaźnikowe
• max. 30 wejść i 12 wyjść programowalnych
• 3 wyjścia zasilające
• wyjście przeznaczone do podłączenia montowanego w obudowie przetwornika piezoelektrycznego (odpowiedzialnego za sygnalizację akustyczną)​​​​

Elastyczna konfiguracja i sterowanie

• podział systemu na 2 strefy - każde wyjście może być przypisane jednocześnie do 2 stref
• sterowanie za pomocą:
  • manipulatorów LCD lub LED (np. VERSA-LCD, VERSA-LCDM, brak w zestawie)
  • manipulatorów bezprzewodowych z klawiaturą mechaniczną i wbudowanym czytnikiem kart zbliżeniowych (VERSA-KWRL2, brak w zestawie, firmware v1.09 lub nowszy)
  • manipulatorów z ekranem dotykowym (INT-TSH210, INT-TSH2R, INT-TSG2R)
  • pilotów zdalnego sterowania (brak w zestawie)
  • kart zbliżeniowych.

Wbudowane funkcje i wygoda użytkowania

• wbudowane gniazdo USB-HID
• pamięć 2047 zdarzeń
• obsługa do 30 użytkowników i nadania indywidualnych ustawień (hasła, karty zbliżeniowej, pilota)
• 4 timery umożliwiające automatyczne:
  • załączanie i wyłączanie czuwania w strefach
  • sterowanie wyjściami (włączanie/wyłączanie światła, zraszanie ogrodu itp.)

Dodatkowe informacje

• zgodność z EN50131 Grade 2
• rozłączalne listwy zaciskowe
• opcja niezgłaszania ewentualnych problemów z połączeniem z serwerem SATEL jako awarii

Specyfikacja techniczna (Versa IP):


• wejścia przewodowe programowalne: 4
• maksymalna liczba wejść programowalnych: 30
• wyjścia przewodowe programowalne: 5
• maksymalna liczba wyjść programowalnych: 12
• wyjścia zasilające: 3
• magistrale komunikacyjne: 1
• manipulatory: do 6
• strefy: 2
• numery telefonów do powiadamiania: 8
• komunikaty głosowe: 16
• komunikaty tekstowe: 64
• adresy e-mail do powiadamiania: 8
• użytkownicy: 30
• timery: 4
• pamięć zdarzeń: 2047
• stopień zabezpieczenia wg EN 50131: Grade 2
• temperatura pracy: -10°C…+55°C
• max. wilgotność: 93% (±3%)
• zalecany transformator: 40 VA
• pobór prądu z sieci 230V: 120 mA (w stanie gotowości), 160 mA (max.)
• pobór prądu z akumulatora: 160 mA (w stanie gotowości), 200 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11 V (±10%)
• napięcie odcięcia akumulatora: 10,5 V (±10%)
• prąd ładowania akumulatora: 800 mA
• wydajność prądowa zasilacza: 2 A
• napięcie zasiania: 18V AC (±15%)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5 V…14 V DC
• obciążalność wyjść programowalnych wysokoprądowych: 1100 mA / 12 VDC
• obciążalność wyjść programowalnych niskoprądowych: 50 mA / 12 VDC
• obciążalność wyjścia programowalnego przekaźnikowego: 1000 mA / 24 VDC
• obciążalność wyjścia KPD: 500 mA / 12 V DC
• obciążalność wyjścia AUX: 500 mA / 12 V DC
• obciążalność wyjścia +VR: 200 mA / 12 V DC
• wymiary: płytki elektroniki 173 x 105 mm
• wymiary: obudowy  266 x 286 x 100 mm
• waga: (z obudową i akcesoriami) 1220 g



---

Satel INT-TSG2R-W (kolor obudowy: biały) to nowoczesny, przewodowy manipulator dotykowy z ekranem 4,3”, dedykowany do central Satel z serii INTEGRA (wersja oprogramowania 1.22 lub nowsza), INTEGRA PLUS, VERSA (wersja oprogramowania 1.06 lub nowsza) i Perfecta 64 M.

Zapewnia wygodne sterowanie systemem alarmowym oraz funkcjami automatyki budynkowej, w tym KNX. Dzięki szybkiemu procesorowi, rozbudowanemu interfejsowi graficznemu i obsłudze makropoleceń idealnie sprawdzi się jako centralny panel sterowania w domu lub firmie.


Czuły na dotyk, wygodna nawigacja

• pojemnościowy, szklany ekran dotykowy 4,3” z obsługą gestów
• rozdzielczość 480 × 272, wyświetlanie 16,7 mln kolorów (true color)
• głębia koloru: 24 bpp
• wielopoziomowy interfejs graficzny dostosowywany do potrzeb użytkownika
• konfigurowalne ekrany użytkownika (do 24 ekranów dodatkowych)
• ponad 20 gotowych motywów graficznych z możliwością stworzenia własnej kompozycji
• obsługa systemu alarmowego przy użyciu widżetów - pozwalają na obsługę manipulatora, sterowanie systemem alarmowym i urządzeniami automatyki podłączonymi do centrali alarmowej
• możliwość zmiany wielkości ikon, ich rozmieszczenia, kolorów czcionek, tła i podświetlenia
• intuicyjne menu z ikonami





Funkcje sterowania i automatyki

• włączanie i wyłączanie czuwania
• sterowanie systemem przy użyciu makropoleceń
• sterowanie systemem przy pomocy poleceń MAKRO uruchamiających w centrali szereg różnorodnych funkcji (w tym automatyki budynkowej)
• możliwość szybkiego uruchomienia alarmów NAPAD, POŻAR, POMOC
• procesor nowej generacji - do 4 razy szybszy niż w INT-TSG



Szerokie zastosowanie, inteligentne sterowanie

• współpraca z centralami INTEGRA (firmware 1.22+), INTEGRA Plus, VERSA (firmware 1.06+) oraz PERFECTA 64 M
• obsługa systemów alarmowych oraz automatyki budynkowej
• możliwość integracji z inteligentnym domem i systemem KNX



Informacje o stanie systemu

• diody LED informujące o stanie systemu (pod ekranem)
• możliwość wyświetlania planów chronionego obiektu
• konfigurowalny wygaszacz ekranu z możliwością wyświetlania zegara, daty, stanów elementów systemu (stref, wejść, wyjść), temperatur (INTEGRA, INTEGRA Plus, PERFECTA 64 M)
• wyświetlanie godziny, daty, stanów stref, wejść, wyjść i temperatur
• tryb ekranu statusu
• możliwość wyświetlania pokazu slajdów (fotoramka)



Diody LED



1. żółta: miga – awaria lub pamięć awarii
2. zielona:
   • świeci – czuwają wszystkie strefy obsługiwane przez manipulator,
   • miga – czuwa co najmniej jedna strefa lub odliczany jest czas na wyjście
3. zielona:
   • system INTEGRA: miga – uruchomiony jest tryb serwisowy;
   • system VERSA / PERFECTA 64 M: świeci – uruchomiony jest tryb serwisowy i wyświetlane jest menu serwisowe, miga – uruchomiony jest tryb serwisowy, ale menu serwisowe jest ukryte lub wyświetlane w innym manipulatorze
4. czerwony: świeci lub miga – alarm lub pamięć alarmu



Dodatkowe funkcjonalności

• wbudowany czytnik kart pamięci microSD (brak karty w zestawie, przechowywanie zdjęć do fotoramki, tła ekranów dodatkowych)
• wbudowany przetwornik piezoelektryczny do sygnalizacji dźwiękowej
• możliwość regulacji głośności sygnalizacji
• możliwość regulacji podświetlenia ekranu z podziałem „dzień/noc”
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża



Wejścia przewodowe

• 2 programowalne wejścia przewodowe (obsługiwane tylko przez centrale INTEGRA i INTEGRA Plus)
• obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych
•
• obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus)
• programowanie wartości rezystorów parametrycznych

Specyfikacja techniczna (INT-TSG2R-W):


• częstotliwość pracy czytnika: 13,553...13,567 MHz
• zasięg odczytu karty szyfrowanej MC-DF3-2: do 20 mm
• obsługiwane karty pamięci: microSD, micro SDHC (brak w zestawie)
• klasa środowiskowa wg EN50130-5: II
• stopień zabezpieczenia wg EN 50131: Grade 3
• temperatura pracy: -10°C …+55°C
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC
• pobór prądu: 115 mA (w stanie gotowości), 165 mA (max.)
• wymiary obudowy: 120 x 92 x 14 mm
• waga: 165g



---



Zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED.

✨ Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny.
✨ Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania.
✨ Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

W zestawie:


• centrala alarmowa Satel Versa IP - 1 szt;
• obudowa plastikowa Satel OPU-4 P- 1 szt;
• sygnalizator akustyczny (montaż wewnątrz obudowy) - 1 szt;
• uchwyt Satel HOLDER A - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• przewodowy manipulator Satel INT-TSG2R-W (kolor biały) - 1 szt;
• przewodowy, zewnętrzny akustyczno-optyczny sygnalizator Yotogi TI700 - 1 szt;
• transformator Pulsar AWT150 40VA - 1 szt;
• akumulator bezobsługowy 12V 7Ah - 1 szt;
• instrukcja.

❗ Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOADX (wymagany przewód miniUSB - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
