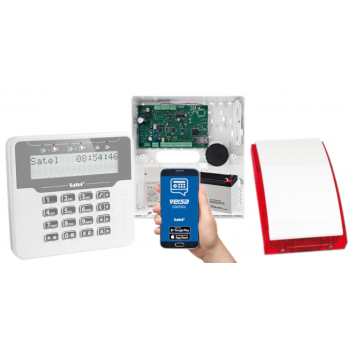

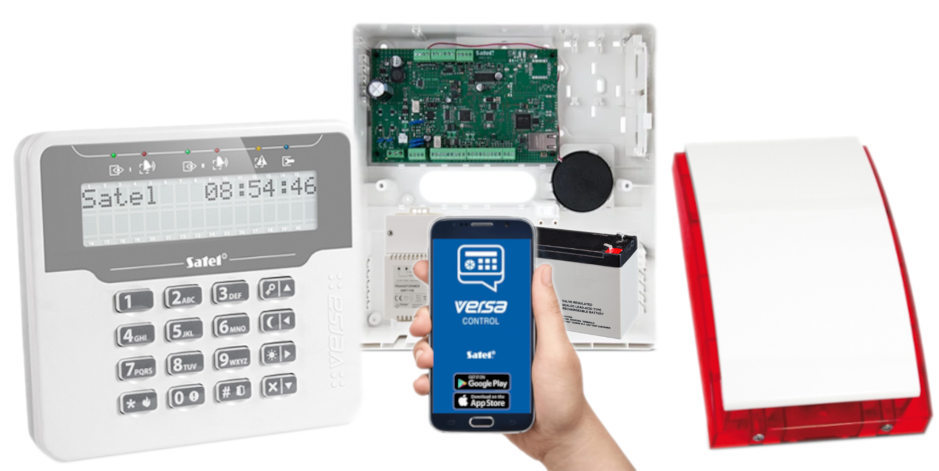

SYSTEM ALARMOWY SATEL VERSA IP LCDM-WH 7Ah AWT150 + SYRENA SP-4001R

Systemy alarmowe oparte na centralach z serii VERSA IP wyróżniają się niezawodnością oraz obsługą zaawansowanych funkcji. Umożliwiają stworzenie systemu przewodowego, bezprzewodowego lub hybrydowego - łączącego obie te formy instalacji. Płyta główna VERSA IP integruje moduły: ETHM, INT-VG, INT-AV oraz dialer PSTN. Dzięki temu umożliwia komunikację 2 kanałami (Ethernet i PSTN), zapewniając skuteczne przekazywanie informacji.

W zestawie, oprócz samej centrali, znajduje się manipulator LCD, syrena przewodowa, obudowa, akumulator o pojemności 7Ah oraz transformator, co zapewnia kompletną i gotową do działania konfigurację bez dodatkowych zakupów.


Co ją wyróżnia?

✨ Elastyczność instalacji: VERSA IP umożliwia tworzenie systemów przewodowych, bezprzewodowych lub hybrydowych, które łączą obie te formy instalacji. Dzięki temu użytkownicy mają większą swobodę w dostosowaniu systemu do swoich potrzeb i warunków montażowych.

✨ Zintegrowane moduły komunikacyjne: VERSA Plus integruje w sobie funkcjonalności, które dotychczas wymagały stosowania kilku oddzielnych urządzeń. Jej płyta główna zawiera moduły: Ethernetowy, GSM/GPRS, głosowy, akustycznej weryfikacji alarmu oraz dialer PSTN. Dzięki temu użytkownicy mają dostęp do szerokiego zakresu funkcji w ramach jednego kompleksowego rozwiązania.

✨ Współpraca z kontrolerami ABAX i ABAX 2: Centrala ta współpracuje z kontrolerami systemów bezprzewodowych ABAX i ABAX 2, co pozwala na osiągnięcie zasięgu do 500 metrów w terenie otwartym. To sprawia, że system może obejmować nawet powierzchnię 78,5 hektara, zapewniając szeroką ochronę.

✨ Wielokanałowa komunikacja: Centrala VERSA IP umożliwia komunikację poprzez 2 kanały: Ethernet i PSTN. Dzięki temu zapewnia skuteczne przekazywanie informacji o zdarzeniach alarmowych, co zwiększa niezawodność systemu i szybkość reakcji na potencjalne zagrożenia.

✨ Możliwość rozbudowy: Centrala ta pozwala na rozbudowę systemu, umożliwiając dodawanie kolejnych czujek, klawiatur czy modułów komunikacyjnych w miarę wzrostu potrzeb ochronnych. To sprawia, że system może być łatwo dostosowywany do zmieniających się warunków i wymagań użytkownika.

✨ Zarządzanie zdalne: Dzięki możliwości komunikacji przez Ethernet, centrala VERSA IP umożliwia zdalne zarządzanie systemem za pomocą aplikacji mobilnej VERSA CONTROL. Użytkownicy mogą kontrolować stan systemu, aktywować lub dezaktywować alarmy oraz otrzymywać powiadomienia o zdarzeniach, gdziekolwiek się znajdują.

✨ Bezpieczeństwo i niezawodność: Systemy VERSA są znane z wysokiego poziomu bezpieczeństwa i niezawodności. Centrala VERSA Plus kontynuuje tę tradycję, zapewniając użytkownikom spokój umysłu i pewność działania w każdej sytuacji.

Dzięki tym zaawansowanym funkcjom i możliwościom, centrala alarmowa VERSA IP stanowi kompleksowe i wszechstronne rozwiązanie dla ochrony małych i średnich obiektów, zapewniając nie tylko skuteczną ochronę, ale także wygodę użytkowania i elastyczność w dostosowaniu do indywidualnych potrzeb.

W zestawie:


• 1x centrala alarmowa Satel Versa IP z akcesoriami;
• 1x obudowa plastikowa Satel OPU-4 PS;
• 1x przewodowy manipulator dotykowy Satel INT-TSG2-W (kolor obudowy: biały);
• 1x przewodowy, zewnętrzny akustyczno-optyczny sygnalizator Satel SP-4001 R;
• 1x transformator Pulsar AWT150 40VA;
• 1x akumulator bezobsługowy 12V 7Ah.

UWAGA!

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na pozostałych aukcjach.

Prosimy zwrócić także uwagę na to, że centrala alarmowa w standardzie posiada 4 wejścia, zatem mogą Państwo podłączyć 4 czujniki. W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).


---

Centrala alarmowa VERSA IP pozwala na stworzenie systemu przewodowego lub bezprzewodowego, a także hybrydowego łączącego obie te formy instalacji. Integruje kontrolery systemów bezprzewodowych ABAX 2 (ACU-220, ACU-280, brak w zestawie) i ABAX (ACU-120, ACU-270, brak w zestawie). Dzięki nim możliwe jest osiągnięcie zasięgu nawet do 500 m w terenie otwartym, co odpowiada powierzchni 78,5 hektara.
VERSA IP to rozwiązanie łączące w sobie funkcjonalności, które do tej pory były dostępne wyłącznie poprzez zastosowanie kilku odrębnych urządzeń. Jej płyta główna integruje moduły: ETHM, INT-VG, INT-AV oraz dialer PSTN. Dzięki temu centrala VERSA IP umożliwia komunikację 2 kanałami (Ethernet i PSTN), zapewniając skuteczne przekazywanie informacji.

Centrale VERSA umożliwiają korzystanie z 3 rodzajów czuwania:


• pełnego, w którym dozorowane są wszystkie wejścia wybranej strefy;
• dziennego, w którym czuwają jedynie czujki obwodowe umożliwiając swobodne poruszanie się wewnątrz chronionego obszaru;
• nocnego, w którym oprócz czujek obwodowych aktywne są czujki w pomieszczeniach nie wykorzystywanych w trakcie snu.

Cechy produktu (Versa IP):


• zgodność z EN50131 Grade 2
• 4 programowalne wejścia przewodowe (rozbudowa do max. 30)
  • obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych
  • obsługa konfiguracji EOL i 2EOL
• dodatkowe wejście sabotażowe typu NC
• 5 programowalnych wyjść przewodowych (rozbudowa do max. 12):
  • 2 wyjścia wysokoprądowe
  • 2 wyjścia niskoprądowe typu OC
  • 1 wyjście przekaźnikowe
• 3 wyjścia zasilające
• wyjście do podłączenia montowanego w obudowie dedykowanego przetwornika piezoelektrycznego (sygnalizacja akustyczna)
• podział systemu na 2 strefy - możliwość przypisania wejścia do dwóch stref
• sterowanie systemem za pomocą:
  • manipulatorów LCD lub LED
  • manipulatorów bezprzewodowych VERSA-LCDM-WRL, VERSA-KWRL2 (VERSA IP Firmware v1.09 lub nowszy)
  • manipulatorów z ekranem dotykowym INT-TSG2, INT-TSH2
  • kart zbliżeniowych
  • pilotów zdalnego sterowania
• zintegrowany moduł PSTN umożliwia:
  • monitoring (SIA, ContactID, inne)
  • powiadamianie głosowe (8 numerów, 16 komunikatów)
  • zdalne programowanie (modem 300 bps) przy pomocy programu DLOADX
• wbudowany moduł ETHM umożliwia:
  • powiadamianie e-mail
  • sterowanie przy pomocy aplikacji VERSA CONTROL oferującej powiadamianie PUSH
  • monitoring do stacji
  • programowanie przy pomocy programu DLOADX
• wbudowany moduł głosowy:
  • blisko 13 minut na komunikaty wykorzystywane w menu głosowym
  • ponad 4 minuty na 16 komunikatów do celów powiadamiania telefonicznego (komunikat może trwać do 16 sekund)
• wbudowane gniazdo USB-HID
• pamięć 2047 zdarzeń
• obsługa 30 użytkowników, z których każdemu można przydzielić: hasło, kartę zbliżeniową, pilota
• 4 timery umożliwiające automatyczne:
  • załączanie/wyłączanie czuwania w strefach
  • sterowanie wyjściami (włączanie/wyłączanie światła, zraszanie ogrodu itp.)
• rozłączalne listwy zaciskowe
• opcja niezgłaszania ewentualnych problemów z połączeniem z serwerem SATEL jako awarii

Zdalna obsługa urządzenia - aplikacja VERSA CONTROL (Android / iOS)

Umożliwia zdalną obsługę systemu alarmowego:


• załączenie / wyłączenie czuwania lub skasowanie alarmu,
• zablokowanie / odblokowanie wejść,
• sterowanie wyjściami,
• przeglądanie pamięci zdarzeń i awarii.

Aplikacja może też informować o zdarzeniach w systemie alarmowym przy pomocy powiadomień PUSH. Jeżeli w chronionym obiekcie są zainstalowane kamery IP, przy pomocy aplikacji możesz podglądać obraz z nich. Komunikacja między aplikacją a centralą jest szyfrowana.
Aplikacja jest do pobrania ze sklepu Google play lub App Store.



Specyfikacja techniczna (Versa IP):


• wejścia przewodowe programowalne: 4
• maksymalna liczba wejść programowalnych: 30
• wyjścia przewodowe programowalne: 5
• maksymalna liczba wyjść programowalnych: 12
• wyjścia zasilające: 3
• magistrale komunikacyjne: 1
• manipulatory: do 6
• strefy: 2
• numery telefonów do powiadamiania: 8
• komunikaty głosowe: 16
• komunikaty tekstowe: 64
• adresy e-mail do powiadamiania: 8
• użytkownicy: 30
• timery: 4
• pamięć zdarzeń: 2047
• obciążalność wyjść programowalnych niskoprądowych: 50 mA​ / 12V DC
• obciążalność wyjść programowalnych wysokoprądowych: 1100 mA / 12V DC
• obciążalność wyjścia programowalnego przekaźnikowego: 1000 mA / 24 VDC
• obciążalność wyjścia KPD: 500 mA / 12V DC
• obciążalność wyjścia AUX: 500 mA / 12V DC
• obciążalność wyjścia +VR: 200 mA / 12V DC
• zalecany transformator: 40 VA
• wydajność prądowa zasilacza: 2 A
• klasa zabezpieczenia Grade 2
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C...+55°C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 18V AC (±15%)
• napięcie zgłoszenia awarii akumulatora: 11 V (±10%)
• napięcie odcięcia akumulatora: 10,5 V (±10%)
• prąd ładowania akumulatora: 800 mA
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5V…14V DC-
• pobór prądu z sieci 230V: 120 mA (w stanie gotowości), 160 mA (max.)
• pobór prądu z akumulatora: 160 mA (w stanie gotowości), 200 mA (max. z akumulatora)
• wymiary płytki elektroniki: 173 x 105 mm
• wymiary obudowy  266 x 286 x 100 mm
• waga (z obudową i akcesoriami): 1220 g



---



Przewodowy manipulator Satel VERSA-LCDM-WH przeznaczony jest do codziennej obsługi systemów alarmowych VERSA. Dzięki czytelnemu wyświetlaczowi i dużym przyciskom codzienna obsługa centrali VERSA może być bardzo wygodna. Dodatkowym udogodnieniem są przyciski funkcyjne ułatwiające wybór trybu czuwania: pełnego, nocnego oraz dziennego.

Specyfikacja techniczna (VERSA-LCDM-WH):


• czytelny wyświetlacz LCD
• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą
• temperatura pracy: -10°C … +55°C
• napięcie zasilania: 12V DC
• pobór prądu: 50 mA (w stanie gotowości), 60 mA (max.)
• wymiary obudowy: 139 x 124 x 22 mm
• waga: 236g



---

Zewnętrzny, przewodowy, optyczno-akustyczny sygnalizator Satel SP-4001 R wyposażono w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał optyczny i akustyczny. Posiada też zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.
Sygnalizator przeznaczony jest do montażu na zewnątrz budynków. Obudowa sygnalizatora wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia.

Specyfikacja techniczna (SP-4001R):


• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• wewnętrzna osłona metalowa
• zabezpieczenie antysabotażowe przed oderwaniem od podłoża i otwarciem
• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g



---

Transformator Pulsar AWT150 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.

Specyfikacja techniczna (AWT150):


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 16V / 18V
• moc: 40VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,20A
• prąd wyjściowy nominalny (I1/I2/I3): 2,2A / 2,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora(T 315 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• stopień ochrony: IP30
• obudowa: PC/ABC, UL94-V0
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 72 x 115 x 70 mm

W zestawie:


• centrala alarmowa Satel Versa IP - 1 szt;
• obudowa plastikowa Satel OPU-4 PS - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• przewodowy manipulator Satel Versa-LCDM-WH - 1 szt;
• przewodowy, zewnętrzny akustyczno-optyczny sygnalizator Satel SP-4001 R - 1 szt;
• transformator Pulsar AWT150 40VA - 1 szt;
• akumulator bezobsługowy 12V 7Ah - 1 szt;
• instrukcja.

Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOADX (wymagany przewód miniUSB - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
