SYSTEM ALARMOWY SATEL VERSA IP 7 CZUJEK BOSCH BPR2-W12 LCDR-WH

Centrala alarmowa VERSA IP przeznaczona jest do ochrony małych i średniej wielkości obiektów. Umożliwia stworzenie systemu przewodowego lub bezprzewodowego, a także hybrydowego, łączącego obie te formy instalacji. Współpracuje z kontrolerami ACU-120 i ACU-270, VERSA-MCU.
VERSA IP to jedyne rozwiązanie łączące w sobie funkcjonalności, które do tej pory były dostępne wyłącznie poprzez zastosowanie kilku odrębnych urządzeń. Jej płyta główna integruje moduły: ETHM, GSM, INT-VG, INT-AV oraz dialer PSTN. Dzięki temu centrala VERSA IP umożliwia komunikację aż 3 kanałami (Ethernet, PSTN, GSM/GPRS), zapewniając skuteczne przekazywanie informacji.

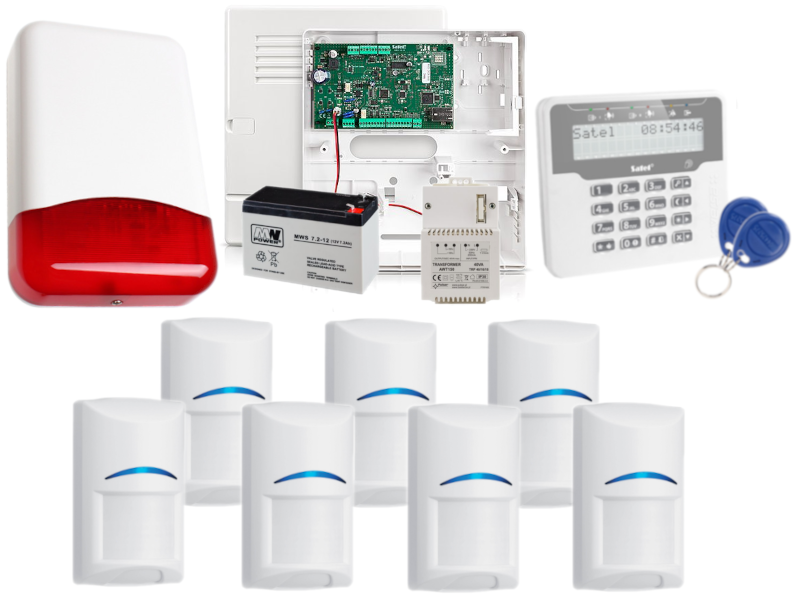

W zestawie:


• 1x centrala alarmowa Satel Versa IP z akcesoriami;
• 1x obudowa plastikowa Satel OPU-4 P;
• 1x sygnalizator akustyczny (montaż wewnątrz obudowy);
• 1x uchwyt Satel HOLDER A;
• 1x przewodowy manipulator Satel Versa-LCDR-WH;
• 2x brelok zbliżeniowy RFID NB-G-ARX;
• 7x przewodowa, wewnętrzna czujka Bosch Gen2 ISC-BPR2-W12;
• 1x ekspander dodatkowych 8 wejść Satel INT-E;
• 1x przewodowy, zewnętrzny akustyczno-optyczny sygnalizator Yotogi TI700;
• 1x transformator Pulsar AWT150 40VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---

Centrala alarmowa VERSA IP współpracuje z kontrolerami ACU-120 i ACU-270 (brak w zestawie), które oferują uzyskanie doskonałego zasięgu działania urządzeń z rodziny ABAX - nawet do 500 m w terenie otwartym, co daje powierzchnię 78,5 hektara. Centrale VERSA umożliwiają korzystanie z 3 rodzajów czuwania:


• pełnego, w którym dozorowane są wszystkie wejścia wybranej strefy;
• dziennego, w którym czuwają jedynie czujki obwodowe umożliwiając swobodne poruszanie się wewnątrz chronionego obszaru;
• nocnego, w którym oprócz czujek obwodowych aktywne są czujki w pomieszczeniach nie wykorzystywanych w trakcie snu.

Cechy produktu (Versa IP):


• 4 programowalne wejścia przewodowe (rozbudowa za pomocą ekspaderów do 28):
  • obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych
  • obsługa konfiguracji EOL i 2EOL
  • dodatkowe wejście sabotażowe typu NC
• 5 programowalnych wyjść przewodowych (rozbudowa za pomocą ekspaderów do 12):
  • 2 wyjścia wysokoprądowe
  • 2 wyjścia niskoprądowe typu OC
  • 1 wyjście przekaźnikowe
• 3 wyjścia zasilające
• wyjście do podłączenia montowanego w obudowie dedykowanego przetwornika piezoelektrycznego (sygnalizacja akustyczna)
• maksymalna liczba wejść programowalnych: 30
• maksymalna liczba wyjść programowalnych: 12
• podział systemu na 2 strefy (możliwość przypisania wejścia do dwóch stref)
• sterowanie systemem za pomocą:
  • manipulatorów LCD lub LED
  • manipulatorów bezprzewodowych VERSA-LCDM-WRL (wymagany ACU-120 lub ACU-270)
  • manipulatorów z ekranem dotykowym INT-TSG
  • kart zbliżeniowych
  • pilotów zdalnego sterowania
• zintegrowany moduł PSTN umożliwiający:
  • monitoring (SIA, ContactID, inne)
  • powiadamianie głosowe (8 numerów, 16 komunikatów)
  • zdalne programowanie (modem 300 bps) przy pomocy programu DLOADX
• wbudowany moduł ETHM umożliwiający:
  • powiadamianie e-mail
  • sterowanie przy pomocy aplikacji VERSA CONTROL oferującej powiadamianie PUSH
  • monitoring do stacji
  • programowanie przy pomocy programu DLOADX
• wbudowany moduł głosowy:
  • blisko 13 minut na komunikaty wykorzystywane w menu głosowym
  • ponad 4 minuty na 16 komunikatów do celów powiadamiania telefonicznego (komunikat może trwać do 16 sekund)
• wbudowane gniazdo USB-HID
• pamięć 2047 zdarzeń
• obsługa 30 użytkowników, z których każdemu można przydzielić: hasło, kartę zbliżeniową, pilota
• 4 timery umożliwiające automatyczne:
  • załączanie/wyłączanie czuwania w strefach
  • sterowanie wyjściami (włączanie/wyłączanie światła, zraszanie ogrodu itp.)
• rozłączalne listwy zaciskowe
• opcja niezgłaszania do centrali alarmowej awarii serwera SATEL (VERSA Firmware 1.08 lub nowszy)

Specyfikacja techniczna (Versa IP):


• wejścia przewodowe programowalne: 4
• maksymalna liczba wejść programowalnych: 30
• wyjścia przewodowe programowalne: 5
• maksymalna liczba wyjść programowalnych: 12
• wyjścia zasilające: 3
• magistrale komunikacyjne: 1
• manipulatory: do 6
• strefy: 2
• numery telefonów do powiadamiania: 8
• komunikaty głosowe: 16
• komunikaty tekstowe: 64
• adresy e-mail do powiadamiania: 8
• użytkownicy: 30
• timery: 4
• pamięć zdarzeń: 2047
• stopień zabezpieczenia wg EN 50131: Grade 2
• temperatura pracy: -10°C…+55°C
• max. wilgotność: 93% (±3%)
• zalecany transformator: 40 VA
• pobór prądu z sieci 230V: 120 mA (w stanie gotowości), 160 mA (max.)
• pobór prądu z akumulatora: 160 mA (w stanie gotowości), 200 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11 V (±10%)
• napięcie odcięcia akumulatora: 10,5 V (±10%)
• prąd ładowania akumulatora: 800 mA
• wydajność prądowa zasilacza: 2 A
• napięcie zasiania: 18V AC (±15%)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5 V…14 V DC
• obciążalność wyjść programowalnych wysokoprądowych: 1100 mA / 12 VDC
• obciążalność wyjść programowalnych niskoprądowych: 50 mA / 12 VDC
• obciążalność wyjścia programowalnego przekaźnikowego: 1000 mA / 24 VDC
• obciążalność wyjścia KPD: 500 mA / 12 V DC
• obciążalność wyjścia AUX: 500 mA / 12 V DC
• obciążalność wyjścia +VR: 200 mA / 12 V DC
• wymiary: płytki elektroniki 173 x 105 mm
• wymiary: obudowy  266 x 286 x 100 mm
• waga: (z obudową i akcesoriami) 1220 g

Obudowa natynkowa Satel OPU-4 P może być zastosowana w pomieszczeniach użytkowych, na widoku. Podstawę obudowy można wmurować w ścianę, przez co sama obudowa zajmować będzie mniej miejsca.
Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń.
Wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 7,2 Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-4 P):


• podwójna ochrona sabotażowa
• ​możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• montaż natynkowy
• zastosowanie:
  • centrale alarmowe produkowane przez firmę SATEL
  • moduły rozszerzające produkowane przez firmę SATEL
  • moduły komunikacyjne GSM produkowane przez firmę SATEL
  • kontrolery przejścia ACCO z zasilaczem i bez
  • centrala kontroli dostępu ACCO-NT
• wymiary: 266 x 286 x 100 mm



---



Przewodowy manipulator Satel VERSA-LCDR-WH przeznaczony jest do codziennej obsługi systemów alarmowych VERSA i VERSA Plus. Czytelny wyświetlacz i duże przyciski urządzenia sprawiają, że codzienna obsługa systemu alarmowego jest bardzo wygodna nawet dla dzieci i seniorów. Wbudowany czytnik kart i breloków zbliżeniowych umożliwia dodatkowo sterowanie systemem bez konieczności zapamiętywania hasła dostępowego. Dodatkowym udogodnieniem są przyciski funkcyjne ułatwiające szybkie uruchomienie wybranego trybu czuwania (pełnego, nocnego oraz dziennego) czy też wezwanie pomocy.

Specyfikacja techniczna (VERSA-LCDR-WH):


• duży, czytelny wyświetlacz LCD
• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą
• wbudowany czytnik kart zbliżeniowych
• temperatura pracy: -10°C …+55°C
• napięcie zasilania: 12V DC
• pobór prądu: 30 mA (w stanie gotowości), 65 mA (max.)
• wymiary:139 x 124 x 22 mm
• waga: 240g



---

Przewodowa, wewnętrzna czujka ruchu PIR Bosch Gen2 ISC-BPR2-W12 wykorzystuje 2 soczewki Fresnela zapewniające ostry obraz w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów. Soczewki te charakteryzują się wysoką gęstością (77 stref) w układzie 7-warstwowym, a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie 3 dodatkowych stref kontrolowanych. Udoskonalone parametry monitorowania strefy bezpośrednio pod urządzeniem oraz obszaru monitorowania rzędu 12 m x 12 m pozwoliły na uzyskanie zasięgu na całej powierzchni.
Dodatkową zaletą czujnika jest usytuowana w tylnej części obudowy poziomica pozwalająca na precyzyjne ustawienie czujnika. Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu. Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.
Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej z osłoną ochronną zapobiegającą uszkodzeniom w trakcie montażu. Dzięki temu na działanie czujki nie mają wpływu również cyrkulacja powietrza i owady. Czujka samodzielnie dostosowuje swoją czułość, dzięki czemu może identyfikować intruzów przy praktycznie dowolnych temperaturach.
Czujka nie posiada opcji odporności na zwierzęta.

Cechy produktu (ISC-BPR2-W12):


• dynamiczna kompensacja temperaturowa - znakomita skuteczność wykrywania w dowolnych warunkach
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• analiza pierwszego kroku (FSP)
• funkcje testowe
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji - skrócony czas instalacji i mniejsza ilość fałszywych alarmów
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• mikroprocesorowe przetwarzanie sygnału

Specyfikacja techniczna (ISC-BPR2-W12) :


• rodzaj optyki: Fresnel
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---



Moduł Satel INT-E dedykowany jest do central alarmowych INTEGRA, INTEGRA Plus, VERSA, VERSA Plus oraz PERFECTA, a także do centrali kontroli dostępu ACCO-NT. Urządzenie oferuje rozbudowę systemu o 8 przewodowych wejść, a także bezpośrednie podłączenie czujek roletowych i wibracyjnych. Dodatkowe wejście sabotażowe ułatwia wykrywanie nieautoryzowanego otwarcia obudowy, w której umieszczony jest moduł.

Cechy produktu (INT-E)


• rozbudowa systemu o 8 wejść
• obsługa konfiguracji:
  • NO, NC
  • EOL, 2EOL/NO, 2EOL/NC (tylko centrale alarmowe)
  • 3EOL (tylko INTEGRA Plus)
• programowanie wartości rezystancji parametrycznej (tylko centrale alarmowe)
• obsługa czujek wibracyjnych i roletowych (tylko centrale alarmowe)
• możliwość podłączenia do magistrali RS-485 (aktualizacja oprogramowania za pośrednictwem magistrali)

Specyfikacja techniczna (INT-E):


• obciążalność wyjścia +12V: 2,5A / 12V DC
• stopień zabezpieczenia wg EN 50131 (bez zasilacza): Grade 3
• stopień zabezpieczenia wg EN 50131 (z zasilaczem APS-412): Grade 2
• klasa środowiskowa wgEN50130-5: II
• temperatura pracy: -10 st. C... +55 st. C
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC (+/- 15%)
• pobór prądu: 35 mA (stan gotowości), 80 mA (max.)
• wymiary: 80 x 57 mm
• waga: 47 g



---



Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg



---



Transformator Pulsar AWT150 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.

Specyfikacja techniczna (AWT150):


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 16V / 18V
• moc: 40VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,20A
• prąd wyjściowy nominalny (I1/I2/I3): 2,2A / 2,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora(T 315 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• stopień ochrony: IP30
• obudowa: PC/ABC, UL94-V0
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 72 x 115 x 70 mm

Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0kg

W zestawie:


• centrala alarmowa Satel Versa IP - 1 szt;
• obudowa plastikowa Satel OPU-4 P- 1 szt;
• sygnalizator akustyczny (montaż wewnątrz obudowy) - 1 szt;
• uchwyt Satel HOLDER A - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• przewodowy manipulator Satel Versa-LCDR-WH - 1 szt;
• brelok zbliżeniowy RFID NB-G-ARX - 2 szt;
• przewodowa, wewnętrzna czujka Bosch Gen2 ISC-BPR2-W12 - 7 szt;
• ekspander dodatkowych 8 wejść Satel INT-E - 1 szt;
• przewodowy, zewnętrzny akustyczno-optyczny sygnalizator Yotogi TI700 - 1 szt;
• transformator Pulsar AWT150 40VA - 1 szt;
• akumulator bezobsługowy 12V 7Ah - 1 szt;
• instrukcja.

Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), a także dedykowane B335 (ścienny) i B338 (sufitowy).

Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOADX (wymagany przewód miniUSB - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
