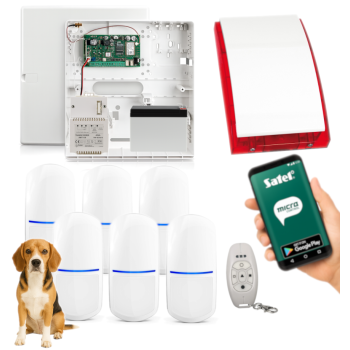

SYSTEM ALARMOWY SATEL MICRA GSM/GPRS 6 CZUJEK MPD-310 PET PILOT MPT-350 SYRENA

System bezprzewodowy MICRA zaprojektowany został przede wszystkim z myślą o ochronie małych obiektów (np. kiosków, butików, domków letniskowych itp.), ale jej zastosowanie może być dużo szersze.

✨ Dzięki wbudowanemu komunikatorowi GSM/GPRS, możliwe jest wysyłanie powiadomień SMS, e-mail, połączeń CLIP oraz zdalne sterowanie systemem za pomocą aplikacji Micra Control.

✨ Czujki MPD-310 Pet wyróżniają się wysoką skutecznością wykrywania intruzów oraz odpornością na zwierzęta domowe o wadze do 20 kg. Z kolei, przewodowa syrena alarmowa zapewnia skuteczną sygnalizację akustyczną i optyczną.

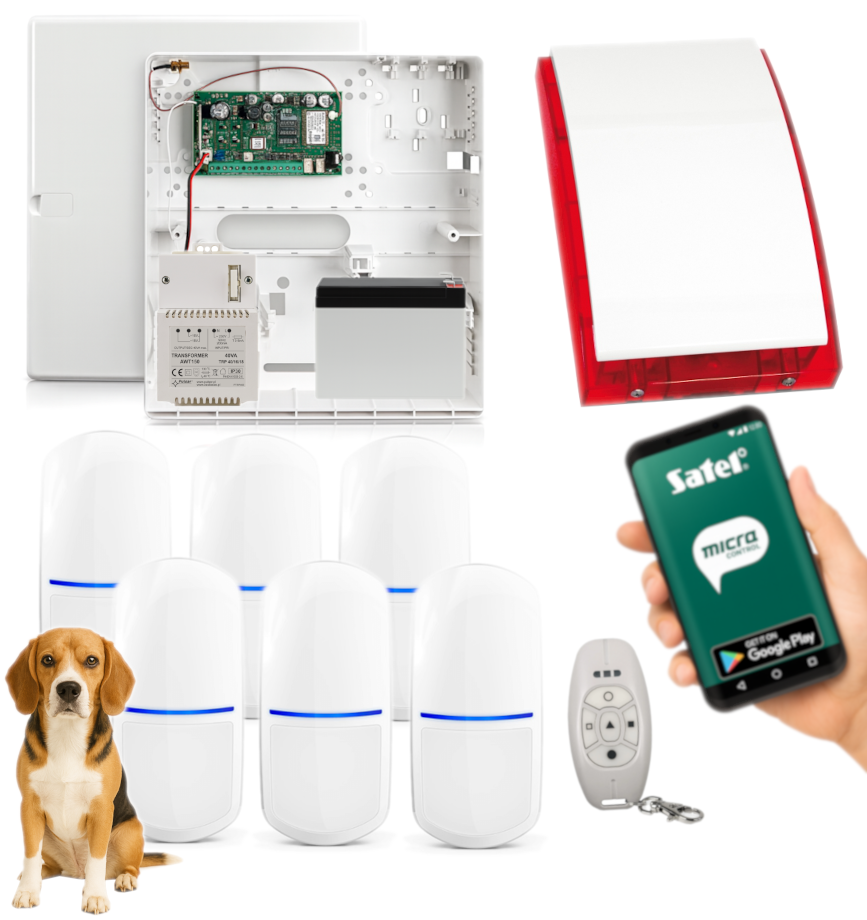

W zestawie:


• 1x centrala alarmowa Satel MICRA wraz z akcesoriami;
• 1x antena Satel ANT-LTE-I;
• 1x pilot zdalnego sterowania Satel MPT-350 z baterią;
• 6x bezprzewodowa czujka ruchu Satel MPD-310 Pet (odporna na zwierzęta o wadze do 20kg) z baterią;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R;
• 1x obudowa plastikowa natynkowa Satel OPU-4 P;
• 1x transformator Pulsar AWT150 40VA/16V/18V;
• 1x akumulator bezobsługowy 12V 7Ah.

❗UWAGA❗

Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 5 wejść przewodowych, zatem mogą Państwo podłączyć do 4 czujników (5 wejście - opisane jako TMP - wykorzystywane jest na sabotaż).


---

Moduł alarmowy Satel MICRA to wszechstronne rozwiązanie do ochrony domu, biura lub małego obiektu. Umożliwia obsługę zarówno tradycyjnych czujek przewodowych, jak i nowoczesnych czujek bezprzewodowych, zapewniając pełną kontrolę i bezpieczeństwo.
Dzięki wbudowanemu komunikatorowi GSM/GPRS użytkownik otrzymuje natychmiastowe powiadomienia SMS oraz może zdalnie sterować systemem.


Wejścia i wyjścia

• 4 indywidualnie programowane wejścia przewodowe z możliwością pracy w trybie cyfrowym (NO, NC, EOL) lub analogowym (pomiar napięcia 0...16,56 V)
• 2 programowalne wyjścia przekaźnikowe typu NO lub NC
• wyjście typu OC pracujące w charakterze wskaźnika sygnalizującego problem z zalogowaniem do sieci GSM lub wskaźnika czuwania
• wyjście wysokoprądowe o obciążalności 0,5A z bezpiecznikiem polimerowym realizujące funkcję wyjścia zasilającego (opcjonalnie może pełnić funkcję wejścia zasilającego)
• dodatkowe wejście przewodowe TMP obsługujące linie NO lub NC:
  • w trybie modułu komunikacyjnego pełni rolę wejścia sabotażowego
  • w trybie modułu alarmowego typ reakcji jest programowalny



Obsługa urządzeń bezprzewodowych

• bezprzewodowa czujka:
  • dymu i ciepła MSD-300
  • ruchu PIR MPD-300
  • magnetyczna MMD-300
  • magnetyczna z wejściem roletowym MMD-302
  • zalania wodą MFD-300
  • zbicia szyby MGD-300
    • klawiatura bezprzewodowa MKP-300
    • urządzenia bezprzewodowe należy zarejestrować przy pomocy programu GPRS-SOFT
    • wbudowany superheterodynowy odbiornik fal radiowych
      • obsługa do 8 pilotów 433 MHz produkowanych przez firmę SATEL
      • obsługa do 8 czujek bezprzewodowych 433 MHz produkowanych przez firmę SATEL
      • obsługa klawiatury bezprzewodowej MKP-300
• możliwość zdalnego sterowania wyjściami przekaźnikowymi przy pomocy usługi CLIP



Komunikacja i sterowanie

• komunikator GSM/GPRS z powiadamianiem SMS i monitoringiem
• informowanie o stanie nadzorowanych urządzeń oraz modułu w formie monitoringu w formacie Contact ID (GPRS, SMS) lub powiadamiania (SMS, CLIP)
• kodowana transmisja zdarzeń przesyłanych w technologii GPRS (przy pomocy protokołu TCP lub UDP) oraz formatu SATEL IP lub SIA-IP
• automatyczne przejście na SMS w razie problemu z transmisją GPRS
• okresowe transmisje testowe w celu kontroli poprawnego działania modułu:
  • na wybrane numery telefonów (wiadomość SMS lub wykorzystanie usługi CLIP)
  • do stacji monitorujących
• możliwość załączania / wyłączania czuwania na obiekcie przy pomocy usługi CLIP
• możliwość wyzwalania dodatkowych transmisji testowych:
  • po zidentyfikowaniu numeru telefonu dzwoniącego (usługa CLIP)
  • po odebraniu polecenia z programu GPRS-SOFT
• możliwość zdalnej obsługi przy pomocy aplikacji MICRA CONTROL
• możliwość nasłuchiwania dźwięków z monitorowanego obiektu za pośrednictwem telefonu (gniazdo do podłączenia mikrofonu)
• nieulotna pamięć rejestrująca do 1024 zdarzeń
• możliwość sprawdzania stanu dostępnych środków oraz ważności konta karty SIM zainstalowanej w module



Aplikacja mobilna MICRA CONTROL (Android)

Ta intuicyjna aplikacja służą do zdalnej obsługi systemu opartego na module MICRA. Umożliwia:

• sterowanie systemem za pomocą wiadomości SMS:
  • włączanie i wyłączanie czuwania
  • blokowanie wejść
  • sprawdzanie stanu systemu
  • sterowanie wyjściami
• automatyczną konfigurację.

Konfiguracja i diagnostyka

• konfiguracja modułu:
  • lokalnie – za pośrednictwem portu RS-232 (TTL),
  • zdalnie – za pośrednictwem sieci GSM (technologia GPRS),
  • zdalnie – przy pomocy wiadomości SMS.
• możliwość zdalnej aktualizacji oprogramowania modułu przy pomocy GPRS (moduły z wbudowanym telefonem GSM u-blox LEON-G100)
• wskaźnik poziomu sygnału GSM odbieranego przez przemysłowy telefon komórkowy oraz wskaźnik problemów związanych z logowaniem do sieci GSM
• możliwość zdefiniowania operatora sieci, do której ma się logować moduł
• możliwość automatycznego restartu modułu



Zasilanie

• zasilacz impulsowy o wydajności 2 A z zabezpieczeniem przeciwzwarciowym, wyposażony w układ kontroli stanu akumulatora i odłączania akumulatora rozładowanego
• zasilanie napięciem zmiennym 18 V (±10%)
• możliwość zasilania napięciem stałym 12V



Wygląd płytki elektroniki modułu

LEGENDA:

1. odbiornik superheterodynowy o wysokiej czułości
2. przewody do podłączenia akumulatora
3. diody LED informujące o stanie modułu
4. port RS-232 (standard TTL) pozwala na lokalne programowanie przy pomocy programu GPRS SOFT (połączenie można wykonać przy pomocy konwertera USB-RS oferowanego przez firmę SATEL)
5. gniazdo do podłączenia anteny
6. gniazdo karty nano-SIM (karta SIM musi mieć aktywną usługę GPRS, jeżeli kody zdarzeń mają być przesyłane przy pomocy technologii GPRS)
7. gniazdo mikrofonowe

Specyfikacja techniczna (MICRA):


• liczba wejść przewodowych: 4+1
• liczba wyjść: 2 przekaźnikowe, 1 niskoprądowe typu OC, 1 zasilające
• napięcie zasilania: 18V AC (±10%)
• zalecany typ transformatora: TR40VA (40VA / 18VAC)
• typ zasilacza modułu: A
• prąd wyjściowy wbudowanego zasilacza: 2A
• pobór prądu z sieci 230 V: 50 mA (w stanie gotowości), 150 mA (max.)
• pobór prądu z akumulatora: 120 mA (w stanie gotowości ), 420 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 250mA (±20%)
• zakres napięcia wyjściowego zasilacza: 10,5…13,8V DC
• wyjście AUX: 500mA / 12V DC
• wyjście FT: 50mA / 12V DC
• dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 1000mA / 24V AC/DC
• liczba obsługiwanych pilotów: 8
• typy obsługiwanych pilotów: P-2, P-4, T-1, T-2, T-4, MPT-300, MPT-350
• zasięg pilotów w terenie otwartym: do 100m (P-2, P-4, T-1, T-2, T-4, MPT-300), do 400m (MPT-350)
• liczba obsługiwanych czujek bezprzewodowych: 8
• liczba obsługiwanych klawiatur bezprzewodowych: 1
• zakres częstotliwości pracy urządzeń bezprzewodowych: 433,05 ÷ 434,79 MHz
• typ gniazda mikrofonowego: Jack 3.5 mm
• klasa środowiskowa: II
• temperatura pracy: -10°C ...+55°C
• wilgotność max.: 93% (±3%)
• wymiary płytki elektroniki: 120 x 68,5 mm
• wymiary urządzenia w obudowie: 266 x 286 x 100 mm
• waga urządzenia w obudowie (bez transformatora i akumulatora): 1072 g



---


5-przyciskowy pilot Satel MPT-350 służy do sterowania pracą systemów alarmowych, tj. załączania i wyłączania czuwania systemu, sterowania urządzeniami podłączonymi do niego (np. bramą, roletami) czy przywoływania pomocy (alarm napadowy).
Działa jednokierunkowo na częstotliwości 433 MHz i charakteryzuje się zasięgiem transmisji do 400m (w terenie otwartym).


Współpracuje z:

• centralami Satel (PERFECTA modele z ...-WRL): PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA 32-WRL LTE, PERFECTA-IP 32-WRL, PERFECTA-T 32-WRL
• centralą PERFECTA 64 M (z dołączonym modułem PERFECTA-RF)
• modułem alarmowym MICRA
• kontrolerami: INT-RX-S, MTX-300 i VERSA-MCU
• sterownikami: RK-1K, RK-2K, RK-4K, RK-4K SMA
• sygnały radiowe z pilota mogą być retransmitowane przez MRU-300



Charakterystyka działania

• załączanie / wyłączanie czuwania systemu
• obsługa dodatkowych funkcjonalności, np. sterowania urządzeniami podłączonymi do systemu (np. bramą garażową, roletami)
• przywoływanie pomocy (alarm napadowy)
• praca jednokierunkowa na częstotliwości 433MHz
• zasięg transmisji (w terenie otwartym): do 400 m
• 5 przycisków z możliwością przypisania 6 funkcji sterujących
• ergonomiczna obudowa zapobiegająca przypadkowemu wciśnięciu klawiszy

Specyfikacja techniczna (MPT-350):


• pasmo częstotliwości pracy: 433,05 ÷ 434,79 MHz
• zasięg: do 400 m (w terenie otwartym)
• ​bateria: CR2032 3V
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10 °C...+55 °C
• maksymalna wilgotność: 93±3%
• wymiary: 38 x 78 x 16 mm
• waga: 30 g



---


Bezprzewodowa czujka ruchu Satel MPD-310 PET służy do wykrywania ruchu intruza wewnątrz chronionej systemem przestrzeni. Posiada odporność na ruch zwierząt domowych o wadze do 20 kg.


Tryby pracy (ustawiane zworką)

• normalny (zworka zdjęta) – każdy alarm skutkuje transmisją radiową,
• oszczędzania energii (zworka założona) – informacja o alarmie wywołanym wykryciem ruchu wysyłana jest nie częściej niż raz na 3 min (kolejne alarmy wywołane w ciągu 3 minut od wysłania informacji o alarmie nie skutkują transmisją radiową). Informacja o alarmie sabotażowym wysyłana jest zawsze.



Obsługiwana przez:

• moduł MICRA,
• centrale PERFECTA (modele -WRL oraz PERFECTA 64 M z dołączonym modułem PERFECTA-RF, brak w zestawie),
• kontroler VERSA-MCU (brak w zestawie) i MTX-300 (brak w zestawie),



Diody LED

Migają przez ok. 15 sek. od włożenia baterii sygnalizując rozruch czujki, ale działają też w trybie testowym, w którym sygnalizują:

• transmisję okresową – krótki błysk (80 milisekund),
• alarm – świecą przez 2 sek.,
• awarię układu detekcji ruchu – 2 błyski co 40 sek.



Charakterystyka detekcji

• detekcja ruchu przy pomocy czujnika PIR
• soczewka szerokokątna o max. obszarze detekcji 14x12 m
• szyfrowane transmisje radiowe w paśmie częstotliwości 433 MHz
• odporność na ruch zwierząt domowych o wadze do 20 kg

1. Normalna czułość - zdjęta zworka: 9,8m x 6m, 58°
2. Wysoka czułość - zworka założona: 14m x 12m, 84°

Praca i bezpieczeństwo

• cyfrowy algorytm detekcji ruchu
• cyfrowa kompensacja temperatury
• sygnały radiowe z czujki mogą być retransmitowane przez MRU-300 (brak w zestawie)
• nadzór układu detekcji ruchu
• kontrola stanu baterii
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża

Specyfikacja techniczna (MPD-310 Pet):


• pasmo częstotliwości pracy: 433,05 ÷ 434,79 MHz
• zasięg komunikacji radiowej (w terenie otwartym): do 250 m (MRU-300), do 500 m (MICRA / VERSA-MCU / MTX-300), do 600 m (PERFECTA)
• obszar detekcji: 9,8m x 6m, 58° (normalna czułość), 14m x 12m, 84° (wysoka czułość)
• wykrywalna prędkość ruchu: 0,3...3 m/s
• czas rozruchu: 15 sek
• spełniane normy: EN 50131-1, EN 50130-4, EN 50130-5
• stopień zabezpieczenia wg EN 50131-2-2 (montaż bezpośrednio do ściany): Grade 2
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C ...+55°C
• max. wilgotność: 93% (±3%)
• zalecana wysokość montażu: 2,4 m
• bateria CR123A 3V
• czas pracy na baterii (w trybie oszczędzania energii): do 3 lat
• pobór prądu: 45 µA (w stanie gotowości), 48 mA (max.)
• wymiary obudowy: 62 x 137 x 42 mm
• waga: 122 g



---


Satel SP-4001 R to niezawodny, przewodowy, optyczno-akustyczny sygnalizator alarmowy, przeznaczony do montażu na zewnątrz budynków. Łączy w sobie sygnalizację dźwiękową (przetwornik piezoelektryczny) oraz świetlną (superjasne diody LED), skutecznie informując o alarmie zarówno w dzień, jak i w nocy.

✨ Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał optyczny i akustyczny.

✨ Urządzenie posiada zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi.

✨ Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.


Skuteczna sygnalizacja alarmowa

• sygnalizacja akustyczna: przetwornik piezoelektryczny (do 120 dB)
• sygnalizacja optyczna: superjasne diody LED
• możliwość niezależnego wyzwalania sygnałów świetlnego i dźwiękowego
• wybór jednego z 3 trybów modulacji dźwięku



Wysoka odporność i zabezpieczenia

• obudowa z wytrzymałego poliwęglanu – odporna na warunki zewnętrzne
• wewnętrzna osłona z blachy ocynkowanej – zabezpieczenie elektroniki i przetwornika
• elektronika zabezpieczona przed wilgocią i pyłem dzięki impregnacji



Ochrona antysabotażowa

• wykrycie otwarcia obudowy
• wykrycie oderwania sygnalizatora od ściany

Specyfikacja techniczna (SP-4001 R):


• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g

W zestawie:


• centrala Satel MICRA - 1 szt;
• antena Satel ANT-LTE-I – 1 szt;
• pilot zdalnego sterowania Satel MPT-350 - 1 szt;
• bateria CR2032 3V (do pilota) - 1 szt;
• bezprzewodowa czujka ruchu Satel MPD-310 Pet (odporna na zwierzęta o wadze do 20kg) – 6 szt;
• bateria CR123A (do czujek) - 6 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-4 P – 1 szt;
• transformator Pulsar AWT150 40VA/16V/18V – 1 szt;
• akcesoria do centrali (przewód do akumulatora, kołki montażowe);
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

❗ Programowanie i konfiguracja modułu odbywa się lokalnie poprzez komputer z zainstalowanym programem GPRS Soft podłączony do portu RS 232 (TTL) modułu - przewód do programowania można zakupić osobno, dostępne są Satel USB-RS lub DB9FC/RJ-KPL.

❗ Czujka sprzedawana jest bez uchwytu. Zalecana wysokość montażu wynosi 2,4 m (bez odchylenia w pionie) i nie powinno się używać do tego celu uchwytu - ze względu na funkcję ignorowania zwierząt.
