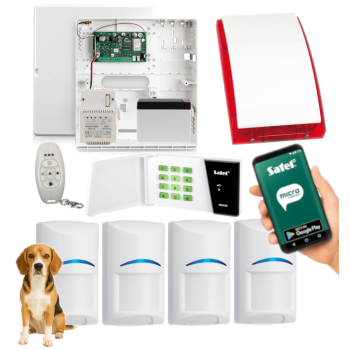

SYSTEM ALARMOWY SATEL MICRA GSM/GPRS 4 CZUJKI BOSCH PET KLAWIATURA PILOT SYRENA

System bezprzewodowy MICRA zaprojektowany został przede wszystkim z myślą o ochronie małych obiektów (np. kiosków, butików, domków letniskowych itp.), ale jej zastosowanie może być dużo szersze.

✨ Dzięki wbudowanemu komunikatorowi GSM/GPRS, możliwe jest wysyłanie powiadomień SMS, e-mail, połączeń CLIP oraz zdalne sterowanie systemem za pomocą aplikacji Micra Control.

✨ Czujki Bosch BPR2-WP12 wyróżniają się wysoką skutecznością wykrywania intruzów oraz odpornością na zwierzęta domowe o wadze do 20 kg. Z kolei, przewodowa syrena alarmowa zapewnia skuteczną sygnalizację akustyczną i optyczną.

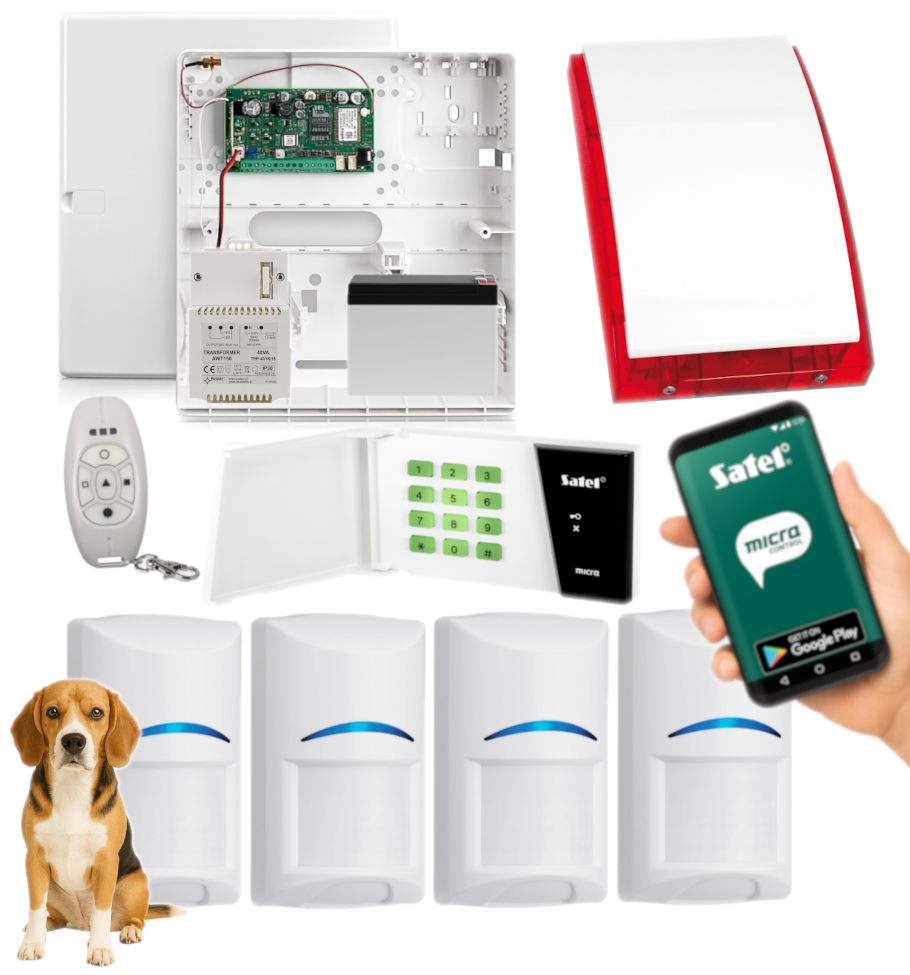

W zestawie:


• 1x centrala alarmowa Satel MICRA wraz z akcesoriami;
• 1x antena Satel ANT-LTE-I;
• 1x klawiatura bezprzewodowa Satel MKP-300 z baterią;
• 1x pilot zdalnego sterowania Satel MPT-350 z baterią;
• 4x przewodowa czujka ruchu Bosch Gen2 ISC-BPR2-WP12 (odporna na zwierzęta o wadze do 20kg);
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R;
• 1x obudowa plastikowa natynkowa Satel OPU-4 P;
• 1x transformator Pulsar AWT150 40VA/16V/18V;
• 1x akumulator bezobsługowy 12V 7Ah.

❗UWAGA❗

Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 5 wejść przewodowych, zatem mogą Państwo podłączyć do 4 czujników (5 wejście - opisane jako TMP - wykorzystywane jest na sabotaż).


---

Moduł alarmowy Satel MICRA to wszechstronne rozwiązanie do ochrony domu, biura lub małego obiektu. Umożliwia obsługę zarówno tradycyjnych czujek przewodowych, jak i nowoczesnych czujek bezprzewodowych, zapewniając pełną kontrolę i bezpieczeństwo.
Dzięki wbudowanemu komunikatorowi GSM/GPRS użytkownik otrzymuje natychmiastowe powiadomienia SMS oraz może zdalnie sterować systemem.


Wejścia i wyjścia

• 4 indywidualnie programowane wejścia przewodowe z możliwością pracy w trybie cyfrowym (NO, NC, EOL) lub analogowym (pomiar napięcia 0...16,56 V)
• 2 programowalne wyjścia przekaźnikowe typu NO lub NC
• wyjście typu OC pracujące w charakterze wskaźnika sygnalizującego problem z zalogowaniem do sieci GSM lub wskaźnika czuwania
• wyjście wysokoprądowe o obciążalności 0,5A z bezpiecznikiem polimerowym realizujące funkcję wyjścia zasilającego (opcjonalnie może pełnić funkcję wejścia zasilającego)
• dodatkowe wejście przewodowe TMP obsługujące linie NO lub NC:
  • w trybie modułu komunikacyjnego pełni rolę wejścia sabotażowego
  • w trybie modułu alarmowego typ reakcji jest programowalny



Obsługa urządzeń bezprzewodowych

• bezprzewodowa czujka:
  • dymu i ciepła MSD-300
  • ruchu PIR MPD-300
  • magnetyczna MMD-300
  • magnetyczna z wejściem roletowym MMD-302
  • zalania wodą MFD-300
  • zbicia szyby MGD-300
    • klawiatura bezprzewodowa MKP-300
    • urządzenia bezprzewodowe należy zarejestrować przy pomocy programu GPRS-SOFT
    • wbudowany superheterodynowy odbiornik fal radiowych
      • obsługa do 8 pilotów 433 MHz produkowanych przez firmę SATEL
      • obsługa do 8 czujek bezprzewodowych 433 MHz produkowanych przez firmę SATEL
      • obsługa klawiatury bezprzewodowej MKP-300
• możliwość zdalnego sterowania wyjściami przekaźnikowymi przy pomocy usługi CLIP



Komunikacja i sterowanie

• komunikator GSM/GPRS z powiadamianiem SMS i monitoringiem
• informowanie o stanie nadzorowanych urządzeń oraz modułu w formie monitoringu w formacie Contact ID (GPRS, SMS) lub powiadamiania (SMS, CLIP)
• kodowana transmisja zdarzeń przesyłanych w technologii GPRS (przy pomocy protokołu TCP lub UDP) oraz formatu SATEL IP lub SIA-IP
• automatyczne przejście na SMS w razie problemu z transmisją GPRS
• okresowe transmisje testowe w celu kontroli poprawnego działania modułu:
  • na wybrane numery telefonów (wiadomość SMS lub wykorzystanie usługi CLIP)
  • do stacji monitorujących
• możliwość załączania / wyłączania czuwania na obiekcie przy pomocy usługi CLIP
• możliwość wyzwalania dodatkowych transmisji testowych:
  • po zidentyfikowaniu numeru telefonu dzwoniącego (usługa CLIP)
  • po odebraniu polecenia z programu GPRS-SOFT
• możliwość zdalnej obsługi przy pomocy aplikacji MICRA CONTROL
• możliwość nasłuchiwania dźwięków z monitorowanego obiektu za pośrednictwem telefonu (gniazdo do podłączenia mikrofonu)
• nieulotna pamięć rejestrująca do 1024 zdarzeń
• możliwość sprawdzania stanu dostępnych środków oraz ważności konta karty SIM zainstalowanej w module



Aplikacja mobilna MICRA CONTROL (Android)

Ta intuicyjna aplikacja służą do zdalnej obsługi systemu opartego na module MICRA. Umożliwia:

• sterowanie systemem za pomocą wiadomości SMS:
  • włączanie i wyłączanie czuwania
  • blokowanie wejść
  • sprawdzanie stanu systemu
  • sterowanie wyjściami
• automatyczną konfigurację.

Konfiguracja i diagnostyka

• konfiguracja modułu:
  • lokalnie – za pośrednictwem portu RS-232 (TTL),
  • zdalnie – za pośrednictwem sieci GSM (technologia GPRS),
  • zdalnie – przy pomocy wiadomości SMS.
• możliwość zdalnej aktualizacji oprogramowania modułu przy pomocy GPRS (moduły z wbudowanym telefonem GSM u-blox LEON-G100)
• wskaźnik poziomu sygnału GSM odbieranego przez przemysłowy telefon komórkowy oraz wskaźnik problemów związanych z logowaniem do sieci GSM
• możliwość zdefiniowania operatora sieci, do której ma się logować moduł
• możliwość automatycznego restartu modułu



Zasilanie

• zasilacz impulsowy o wydajności 2 A z zabezpieczeniem przeciwzwarciowym, wyposażony w układ kontroli stanu akumulatora i odłączania akumulatora rozładowanego
• zasilanie napięciem zmiennym 18 V (±10%)
• możliwość zasilania napięciem stałym 12V



Wygląd płytki elektroniki modułu

LEGENDA:

1. odbiornik superheterodynowy o wysokiej czułości
2. przewody do podłączenia akumulatora
3. diody LED informujące o stanie modułu
4. port RS-232 (standard TTL) pozwala na lokalne programowanie przy pomocy programu GPRS SOFT (połączenie można wykonać przy pomocy konwertera USB-RS oferowanego przez firmę SATEL)
5. gniazdo do podłączenia anteny
6. gniazdo karty nano-SIM (karta SIM musi mieć aktywną usługę GPRS, jeżeli kody zdarzeń mają być przesyłane przy pomocy technologii GPRS)
7. gniazdo mikrofonowe

Specyfikacja techniczna (MICRA):


• liczba wejść przewodowych: 4+1
• liczba wyjść: 2 przekaźnikowe, 1 niskoprądowe typu OC, 1 zasilające
• napięcie zasilania: 18V AC (±10%)
• zalecany typ transformatora: TR40VA (40VA / 18VAC)
• typ zasilacza modułu: A
• prąd wyjściowy wbudowanego zasilacza: 2A
• pobór prądu z sieci 230 V: 50 mA (w stanie gotowości), 150 mA (max.)
• pobór prądu z akumulatora: 120 mA (w stanie gotowości ), 420 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 250mA (±20%)
• zakres napięcia wyjściowego zasilacza: 10,5…13,8V DC
• wyjście AUX: 500mA / 12V DC
• wyjście FT: 50mA / 12V DC
• dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 1000mA / 24V AC/DC
• liczba obsługiwanych pilotów: 8
• typy obsługiwanych pilotów: P-2, P-4, T-1, T-2, T-4, MPT-300, MPT-350
• zasięg pilotów w terenie otwartym: do 100m (P-2, P-4, T-1, T-2, T-4, MPT-300), do 400m (MPT-350)
• liczba obsługiwanych czujek bezprzewodowych: 8
• liczba obsługiwanych klawiatur bezprzewodowych: 1
• zakres częstotliwości pracy urządzeń bezprzewodowych: 433,05 ÷ 434,79 MHz
• typ gniazda mikrofonowego: Jack 3.5 mm
• klasa środowiskowa: II
• temperatura pracy: -10°C ...+55°C
• wilgotność max.: 93% (±3%)
• wymiary płytki elektroniki: 120 x 68,5 mm
• wymiary urządzenia w obudowie: 266 x 286 x 100 mm
• waga urządzenia w obudowie (bez transformatora i akumulatora): 1072 g



---


Bezprzewodowa klawiatura Satel MKP-300 umożliwia obsługę systemu MICRA. Posiada 12 podświetlanych klawiszy, które ułatwiają użytkowanie nawet w ciemności. Wykonywane operacje są potwierdzane przy pomocy diod LED i sygnalizacji dźwiękowej.


Najważniejsze cechy

• włączanie i wyłączanie czuwania
• kasowanie alarmów w systemie
• sterowanie wyjściami modułu MICRA
• wyzwalanie alarmu napadowego, pożarowego lub medycznego
• możliwość zaprogramowania do 8 haseł dla użytkowników systemu
• transmisje zabezpieczone dynamicznie zmiennym kodem
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża

Specyfikacja techniczna (MKP-300):


• pasmo częstotliwości pracy: 433,05 ÷ 434,79 MHz
• zasięg komunikacji radiowej (w terenie otwartym) : do 200 m
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10 °C...+55 °C
• max. wilgotność: 93% (±3%)
• zasilanie: bateria CR123A 3 V
• czas pracy na baterii: około 3 lata
• pobór prądu: 80 µA (stan gotowości), 20 mA (max.)
• wymiary: 144 x 80 x 27 mm
• waga: 164 g



---


5-przyciskowy pilot Satel MPT-350 służy do sterowania pracą systemów alarmowych, tj. załączania i wyłączania czuwania systemu, sterowania urządzeniami podłączonymi do niego (np. bramą, roletami) czy przywoływania pomocy (alarm napadowy).
Działa jednokierunkowo na częstotliwości 433 MHz i charakteryzuje się zasięgiem transmisji do 400m (w terenie otwartym).


Współpracuje z:

• centralami Satel (PERFECTA modele z ...-WRL): PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA 32-WRL LTE, PERFECTA-IP 32-WRL, PERFECTA-T 32-WRL
• centralą PERFECTA 64 M (z dołączonym modułem PERFECTA-RF)
• modułem alarmowym MICRA
• kontrolerami: INT-RX-S, MTX-300 i VERSA-MCU
• sterownikami: RK-1K, RK-2K, RK-4K, RK-4K SMA
• sygnały radiowe z pilota mogą być retransmitowane przez MRU-300



Charakterystyka działania

• załączanie / wyłączanie czuwania systemu
• obsługa dodatkowych funkcjonalności, np. sterowania urządzeniami podłączonymi do systemu (np. bramą garażową, roletami)
• przywoływanie pomocy (alarm napadowy)
• praca jednokierunkowa na częstotliwości 433MHz
• zasięg transmisji (w terenie otwartym): do 400 m
• 5 przycisków z możliwością przypisania 6 funkcji sterujących
• ergonomiczna obudowa zapobiegająca przypadkowemu wciśnięciu klawiszy

Specyfikacja techniczna (MKP-350):


• pasmo częstotliwości pracy: 433,05 ÷ 434,79 MHz
• zasięg: do 400 m (w terenie otwartym)
• ​bateria: CR2032 3V
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10 °C...+55 °C
• maksymalna wilgotność: 93±3%
• wymiary: 38 x 78 x 16 mm
• waga: 30 g



---


Bosch Gen2 ISC-BPR2-WP12 to nowoczesna, przewodowa czujka ruchu PIR, zaprojektowana z myślą o skutecznym wykrywaniu intruzów wewnątrz chronionych pomieszczeń. Dzięki zastosowaniu 2 soczewek Fresnela o dużej gęstości oraz technologii inteligentnego przetwarzania sygnału FSP, urządzenie oferuje niezawodne działanie bez ryzyka fałszywych alarmów.

❗Czujka posiada opcję odporności na zwierzęta domowe do 20 kg (wyłączona zostaje wtedy dolna soczewka).


Zaawansowana optyka i skuteczna detekcja

• 2 soczewki Fresnela zapewniają wyraźny i szczegółowy obraz w całym polu detekcji
• 77 stref detekcji w układzie 7-warstwowym – pełne pokrycie obszaru monitorowania
• regulowana soczewka pozwala skonfigurować dodatkowe 3 strefy kontrolowane
• zasięg detekcji: 12 × 12 metrów
• opcja odporności na zwierzęta domowe do 20 kg



Inteligentna analiza sygnału FSP

• technologia First Step Processing (FSP) – szybka reakcja na ruch człowieka już przy pierwszym kroku
• automatyczne dopasowanie czułości – brak potrzeby ręcznej konfiguracji
• analiza takich parametrów jak amplituda, polaryzacja, czas trwania i nachylenie sygnału – dla większej precyzji i niezawodności



Łatwy montaż i precyzyjna kalibracja

• wbudowana poziomica z tyłu obudowy ułatwia precyzyjne ustawienie
• hermetyczna obudowa chroni elektronikę i układ optyczny przed kurzem, owadami i przepływem powietrza
• płyta czołowa z osłoną zabezpiecza czujkę przed uszkodzeniem podczas montażu
• stabilna praca w zróżnicowanych warunkach temperatury

Specyfikacja techniczna (BPR2-WP12):


• rodzaj optyki: Fresnel
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---


Satel SP-4001 R to niezawodny, przewodowy, optyczno-akustyczny sygnalizator alarmowy, przeznaczony do montażu na zewnątrz budynków. Łączy w sobie sygnalizację dźwiękową (przetwornik piezoelektryczny) oraz świetlną (superjasne diody LED), skutecznie informując o alarmie zarówno w dzień, jak i w nocy.

✨ Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał optyczny i akustyczny.

✨ Urządzenie posiada zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi.

✨ Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.


Skuteczna sygnalizacja alarmowa

• sygnalizacja akustyczna: przetwornik piezoelektryczny (do 120 dB)
• sygnalizacja optyczna: superjasne diody LED
• możliwość niezależnego wyzwalania sygnałów świetlnego i dźwiękowego
• wybór jednego z 3 trybów modulacji dźwięku



Wysoka odporność i zabezpieczenia

• obudowa z wytrzymałego poliwęglanu – odporna na warunki zewnętrzne
• wewnętrzna osłona z blachy ocynkowanej – zabezpieczenie elektroniki i przetwornika
• elektronika zabezpieczona przed wilgocią i pyłem dzięki impregnacji



Ochrona antysabotażowa

• wykrycie otwarcia obudowy
• wykrycie oderwania sygnalizatora od ściany

Specyfikacja techniczna (SP-4001 R):


• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g

W zestawie:


• centrala Satel MICRA - 1 szt;
• antena Satel ANT-LTE-I – 1 szt;
• klawiatura bezprzewodowa Satel MKP-300 - 1 szt;
• bateria CR123A (do klawiatury) - 1 szt;
• pilot zdalnego sterowania Satel MPT-350 - 1 szt;
• bateria CR2032 3V (do pilota) - 1 szt;
• przewodowa czujka ruchu Bosch Gen2 ISC-BPR2-WP12 (odporna na zwierzęta o wadze do 20kg) – 4 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-4 P – 1 szt;
• transformator Pulsar AWT150 40VA/16V/18V – 1 szt;
• akcesoria do centrali (przewód do akumulatora, kołki montażowe);
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

❗ Programowanie i konfiguracja modułu odbywa się lokalnie poprzez komputer z zainstalowanym programem GPRS Soft podłączony do portu RS 232 (TTL) modułu - przewód do programowania można zakupić osobno, dostępne są Satel USB-RS lub DB9FC/RJ-KPL.

❗Czujki sprzedawane są bez uchwytu. Nie zaleca się montażu czujnika na uchwycie, ponieważ może to powodować błędne ignorowanie obecności zwierząt. Jeśli jednak istnieje potrzeba jego montażu, do wyboru są: uchwyt uniwersalny (ścienny), dedykowany B335 (ścienny) lub dedykowany B338 (sufitowy) - dostępne osobno.
