Przewodowy zestaw alarmowy Satel HYBRID 128 Plus z panelem dotykowym (białym) i syreną

W zestawie:


• 1x centrala alarmowa Satel HYBRID 128 Plus z anteną;
• 1x manipulator dotykowy Satel INT-TSH210-W;
• 1x sygnalizator zewnętrzny Satel SP-4001 R;
• 1x obudowa natynkowa Satel OPU-3 P;
• 1x zasilacz buforowy Satel APS-412;
• 1x akumulator bezobsługowy 7Ah 12V.

Zestaw alarmowy Satel HYBRID 128 Plus to innowacyjne rozwiązanie do ochrony domu, biura czy małej firmy. Centrala hybrydowa obsługuje urządzenia przewodowe, bezprzewodowe (ABAX 2) oraz wirtualne urządzenia IP.

Moduły GSM (2G i LTE) oraz WiFi (2,4GHz i 5GHz) umożliwiają wysyłanie powiadomień oraz zdalne zarządzanie systemem przez aplikację Be Wave.

Najważniejsze zalety zestawu alarmowego:

✔️ profesjonalny alarm do domu i firmy
✔️ wygodna obsługa za pomocą dotykowego manipulatora
✔️ możliwość rozbudowy systemu dzięki magistrali BUS
✔️ komunikacja GSM (2G i LTE) i WiFi (2,4GHz i 5GHz)
✔️ centrala hybrydowa - połączenie pracy trybie przewodowym i bezprzewodowym (ABAX 2)
✔️ obsługa wirtualnych urządzeń IP
✔️ obsługa urządzeń bezprzewodowych (ABAX 2) - praca w paśmie częstotliwości 868 MHz
✔️ konfiguracja systemu z poziomu komputera - program BE WAVE Soft - lub z urządzenia mobilnego - przy użyciu aplikacji Be Wave
✔️ głośny sygnalizator odstraszający skutecznie intruza


---



Centrala alarmowa Satel HYBRID 128 Plus

Centrala alarmowa Satel HYBRID 128 Plus to nowoczesne rozwiązanie przeznaczone do budowy przewodowych systemów alarmowych i automatyki budynkowej w domach, mieszkaniach oraz niewielkich obiektach komercyjnych.

Urządzenie umożliwia obsługę do 128 urządzeń przewodowych, bezprzewodowych (ABAX 2) i wirtualnych urządzeń IP, oferując jednocześnie rozbudowane możliwości sterowania, automatyzacji oraz zdalnej obsługi przez aplikację mobilną Be Wave.  Dzięki temu można stworzyć system przewodowy, bezprzewodowy lub hybrydowy.

Centrala wyposażona została w WiFi i moduł GSM (2G / LTE).

Spełnia wymagania normy EN 50131 Grade 2, dzięki czemu zapewnia wysoki poziom bezpieczeństwa i niezawodności działania.


Najważniejsze cechy:

• obsługa do 128 urządzeń przewodowych, bezprzewodowych i wirtualnych urządzeń IP
• możliwość podłączenia urządzeń do wejść, wyjść oraz magistrali komunikacyjnej RS-485
• obsługa urządzeń magistralowych SATEL BUS
• możliwość integracji wejść i wyjść IP (odbieranie i wysyłanie powiadomień HTTP)
• możliwość przypisania urządzeń do 50 pomieszczeń
• obsługa urządzeń bezprzewodowych (ABAX 2):
  • praca w paśmie częstotliwości 868 MHz,
  • szyfrowana w standardzie AES dwukierunkowa komunikacja radiowa,
  • dywersyfikacja kanałów transmisji – 4 kanały umożliwiające automatyczny wybór tego, który pozwoli na transmisję bez interferencji z innymi sygnałami,
  • dodatkowy kanał transmisji na potrzeby odbierania zdjęć z czujek APCAM-200 (Motion Detector Cam) i AOCAM-210 (Outdoor Motion Detector Cam).



Rozbudowa systemu dzięki magistrali SATEL BUS

• magistrala komunikacyjna RS-485 umożliwiająca podłączenie do 32 urządzeń
• współpraca z manipulatorami (brak w zestawie) Satel:
  • INT-TSH210
  • INT-TSH2R
  • INT-TSG2R
• obsługa klawiatur oraz czytników kart MIFARE® Satel SO-MF5 oraz SO-MF3 (brak w zestawie)
• współpraca z ekspanderami (brak w zestawie) Satel:
  • INT-E
  • INT-O
  • INT-ORS
  • INT-PP
  • INT-IORS
• obsługa czujek magistralowych oznaczonych symbolem BUS
• obsługa czujnika TPH-2 (brak w zestawie)



Wejścia i wyjścia przewodowe

• 4 programowalne wejścia przewodowe na płycie centrali
• 4 wysokoprądowe wyjścia przewodowe na płycie głównej
• możliwość rozbudowy liczby wejść i wyjść za pomocą ekspanderów:
  • INT-E – ekspander do rozbudowy systemu o 8 programowalnych wejść przewodowych,
  • INT-O – ekspander do rozbudowy systemu o 8 programowalnych wyjść przewodowych,
  • INT-ORS – ekspander do rozbudowy systemu o 8 programowalnych wyjść przekaźnikowych. Może sterować urządzeniami elektrycznymi 230 V AC. Do montażu na szynie DIN 35 mm,
  • INT-PP – ekspander do rozbudowy systemu o 8 programowalnych wejść przewodowych i 8 programowalnych wyjść przewodowych,
  • INT-IORS – ekspander do rozbudowy systemu o 8 programowalnych wejść przewodowych i 8 programowalnych wyjść przekaźnikowych. Może sterować urządzeniami elektrycznymi 230 V AC. Do montażu na szynie DIN 35 mm
• wybór konfiguracji: EOL, 2EOL, 3EOL
• współpraca z czujkami: NO, NC, roletowymi i wstrząsowymi
• programowalna wartość rezystorów parametrycznych



Sterowanie systemem - wiele możliwości

• aplikacja mobilna BE WAVE (możliwy jednoczesny dostęp przez wielu użytkowników)
• program BE WAVE Soft
• manipulatory
• klawiatury
• piloty zdalnego sterowania
• karty i breloki zbliżeniowe 13,56 MHz MIFARE®



Zdalna obsługa - aplikacja BE WAVE

Umożliwia ona:

• programowanie systemu
• sterowanie nim,
• konfiguracja i diagnostykę systemu z poziomu smartfona
• możliwość jednoczesnego dostępu wielu użytkowników
• możliwość instalacji aplikacji na maksymalnie 5 urządzeniach użytkownika

Połączenie odbywa się przez sieć lokalną lub zdalnie przez serwer SATEL. Aplikacja możliwa jest do pobrania ze sklepu Google Play (Android) i App Store (iOS).


Program BE WAVE Soft

Przeznaczony jest do programowania systemu, jego diagnostyki oraz sterowania jego pracą. Użytkownik posiada możliwość zainstalowania programu na komputerze z systemem Windows 10 / Windows 11 (lub nowszym).
Łączność odbywa się lokalnie lub zdalnie (przy użyciu serwera SATEL).


Wbudowany moduł Ethernet i komunikacja

• wbudowany port LAN
• komunikacja z aplikacją mobilną Be Wave i programem BE WAVE Soft
• złącze USB-C do konfiguracji lokalnej (podłączenie urządzenia mobilnego z aplikacją Be Wave lub komputera z programem BE WAVE Soft)
• wbudowane Wi-Fi: praca w pasmach 2,4 i 5 GHz, standardy IEEE 80.11 b/g/n (2,4 GHz) / IEEE 802.11 a/n (5 GHz)
• wbudowany telefon komórkowy (moduł GSM): praca w sieciach 2G i 4G, obsługa dwóch kart SIM (brak w zestawie)
• możliwość aktualizacji oprogramowania centrali oraz urządzeń systemowych
• automatyczna diagnostyka podstawowych komponentów systemu
• pamięć 8000 zdarzeń



Powiadomienia i monitoring

• powiadomienia PUSH
• powiadomienia e-mail
• wiadomości SMS i CLIP
• monitoring do dwóch stacji monitorujących
• obsługa formatów komunikacji: Contact ID, SIA i Bold Manitou
• transmisja danych przez Ethernet lub przez sieć komórkową
• monitoring dwutorowy (Dual Path Reporting) zgodny z normą EN 50136



Zaawansowana automatyka budynkowa

• obsługa do 100 scen i rutyn automatyzacji działania systemu
• możliwość automatycznego sterowania:
  • oświetleniem
  • ogrzewaniem
  • wentylacją
  • roletami
  • bramami
• do 50 harmonogramów pracy systemu
• możliwość wykorzystania harmonogramów w rutynach



Tryby czuwania i użytkownicy

• obsługa czuwania pełnego
• możliwość konfiguracji 9 trybów czuwania częściowego
• obsługa do 50 użytkowników
• możliwość przypisania użytkownikowi: haseł oraz kart i breloków MIFARE®
• obsługa pilotów zdalnego sterowania



---

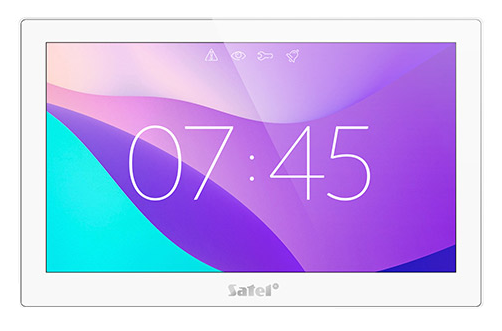

Manipulator dotykowy Satel INT-TSH210-W

INT-TSH210 to nowoczesny, 10-calowy manipulator dotykowy dedykowany do systemów alarmowych z serii Integra, Integra Plus, Versa, Perfecta 64M, Perfecta-IP 64 M oraz Be Wave HYBRID i Be Wave Wire. Zaprojektowany został z myślą o maksymalnym komforcie użytkowania i eleganckim wyglądzie. Dzięki zaawansowanej technologii i personalizacji, doskonale sprawdzi się zarówno w domu, jak i w przestrzeniach komercyjnych.

Użytkownicy zyskują szybki dostęp do sterowania funkcjami bezpieczeństwa czy sterowania automatyką budynkową, w tym urządzeniami pracującymi w standardzie  KNX (tylko Integra i Integra Plus).



✨  Duży, czytelny ekran dotykowy

• wyświetlacz: 10” TFT
• rozdzielczość: 1024 x 600
• wysoka jakość obrazu, żywe kolory
• głębia koloru: 24 bpp
• szybki czas reakcji na dotyk
• technologia optical bonding – brak warstwy powietrza między szybą a wyświetlaczem, co daje efekt tafli szkła i komfortu użytkowania znanego ze smartfonów



✨  Intuicyjna obsługa systemu

• sterowanie systemem przy użyciu makropoleceń upraszczających uruchamianie funkcji alarmowych oraz automatyki budynkowej
• możliwość szybkiego uruchomienia alarmów NAPAD, POŻAR, POMOC
• intuicyjne menu użytkownika z ikonami
• możliwość regulacji podświetlenia ekranu z podziałem na tryb dzienny i nocny



✨  Personalizacja i innowacyjność

• nowoczesny interfejs graficzny
• konfigurowalne ekrany użytkownika (max. 24 ekrany)

• możliwość tworzenia własnego menu
• personalizowane widżety i motywy graficzne (ponad 20 gotowych motywów graficznych z możliwością stworzenia własnej kompozycji za pomocą programu DLOADX (dla systemów INTEGRA, INTEGRA Plus oraz VERSA) lub PERFECTA Soft (dla systemów PERFECTA))
• konfigurowalny wygaszacz ekranu
• możliwość wyświetlania zegara cyfrowego lub pokazu slajdów z własnych zdjęć
• wsparcie dla bezpłatnego programu Picusto - możliwość przygotowywania zdjęć do wyświetlania w manipulatorze



✨  Szeroka kompatybilność

• współpraca z centralami:
  • z serii INTEGRA oraz INTEGRA Plus (w wersji oprogramowania 1.21 lub nowszej)
  • z serii VERSA (w wersji oprogramowania 1.06 lub nowszej)
  • z serii BE WAVE Hybrid i BE WAVE Wire
  • PERFECTA 64 M i PERFECTA-IP 64 M
• szybki dostęp do sterowania funkcjami bezpieczeństwa czy sterowania automatyką budynkową - obsługa urządzeń Smart Home w standardzie KNX (tylko we współpracy z centralą Integra i Integra Plus)



✨  Doskonała jakość, prosty montaż

• lepsza widoczność – doskonała czytelność nawet w pełnym słońcu, czy patrzeniu z boku - brak efektu "za mgłą"
• większa trwałość – odporność na zarysowania, uderzenia i pęknięcia
• brak szczelin – ochrona przed kurzem i zabrudzeniami
• szerokie kąty widzenia – doskonały obraz niezależnie od perspektywy
• szklany panel wyświetlacza – ochrona przed zarysowaniami ekranu, elegancki wygląd
• elegancki design – nowoczesny, biały kolor
• minimalistyczna forma – smukła obudowa o głębokości 18 mm
• prosty montaż – dołączona podkładka dystansowa minimalizuje ingerencję w ścianę; możliwość montażu do puszki elektroinstalacyjnej



✨  Dodatkowe funkcje użytkowe i zabezpieczenia

• wskaźniki bieżącego stanu systemu umieszczone na pasku statusu
• możliwość wyświetlania wizualizacji chronionego obiektu
• możliwość wyświetlania pokazu slajdów (funkcja fotoramki)
• wbudowany czytnik kart pamięci microSD (przechowywanie zdjęć do fotoramki, tła ekranów dodatkowych)
• wbudowany głośnik do sygnalizacji dźwiękowej z możliwością regulacji głośności
• 2 programowalne wejścia przewodowe (obsługiwane tylko przez centrale z serii INTEGRA):
  • obsługa czujek typu NO i NC oraz czujek roletowych i wstrząsowych
  • obsługa konfiguracji EOL, 2EOL i 3EOL* (3EOL tylko przez centrale z serii INTEGRA Plus)
  • programowalna wartość rezystorów parametrycznych
• ochrona sabotażowa przed zdjęciem z uchwytu i oderwaniem od podłoża



---



Zewnętrzny, optyczno-akustyczny sygnalizator Satel SP-4001 R

SP-4001 R to zewnętrzny, optyczno-akustyczny sygnalizator wyposazony w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał optyczny i akustyczny.

---



Specyfikacja techniczna:

✅ Centrala Satel HYBRID 128 Plus:

• pasmo częstotliwości pracy: 868,0 MHz ÷ 868,6 MHz
• zasięg komunikacji radiowej (w terenie otwartym): do 2000 m
• obsługiwane karty pamięci: microSD, micro SDHC
• wyjście AUX: 2,5A / 12V DC
• wyjście O1 ... O4: 1A / 12V DC
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN50130-5   II
• temperatura pracy: -10…+55 °C
• max. wilgotność: 93±3%
• napięcie zasilania: 12V DC
• pobór prądu: 170 mA (w stanie gotowości), 260 mA (max.)
• wymiary płytki elektroniki: 167 x 75 mm
• waga: 100g

✅ Manipulator Satel INT-TSH210-W:

• przekątna ekranu: 10" TFT
• rozdzielczość: 1024 x 600
• głębia koloru: 24 bpp, 16,7 mln
• sposób powiadamiania o stanie systemu: ikony na pasku interfejsu
• wbudowany głośnik
• obsługiwane karty pamięci: microSD, micro SDHC
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• max. wilgotność: 93%
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 300 mA (w stanie gotowości), 415 mA (max.)
• wymiary obudowy: 251 x 157 x 18 mm (szer. x wys. x gł.)
• waga: 604g

✅ Sygnalizator Satel SP-4001 R:

• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• wewnętrzna osłona metalowa
• zabezpieczenie antysabotażowe przed oderwaniem od podłoża i otwarciem
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g

✅ Obudowa Satel OPU-3 P:

• ochrona antysabotażowa przed: otwarciem i oderwaniem od podłoża
• demontowane płyty montażowe ułatwiające instalację i konserwację systemu
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• kolor: biały
• materiał: polistyren
• wymiary: 324 x 382 x 108 mm
• waga: 1850 g



✅ Zasilacz buforowy Satel APS-412:

• typ zasilacza: A
• obciążalność prądowa wyjść: WS, WB, WP (typu OC): 50 mA
• klasa środowiskowa: II
• temperatura pracy: -10 st. C ...+55 st. C
• napięcie zasilania: 230V AC
• napięcie zgłoszenia awarii akumulatora: 11,5 V (±10%)
• napięcie odcięcia akumulatora: 10,5 V (±10%)
• znamionowe napięcie wyjściowe: 12V DC
• wydajność prądowa: 4 A
• pobór prądu przez układy zasilacza: 57 mA
• prąd ładowania akumulatora (przełączalny): 0,5 A / 1 A
• wymiary: 122 x 59 x 77 mm
• waga: 306 g



✅ Akumulator 7Ah 12V:

• napięcie: 12V
• pojemność: 7Ah
• projektowana żywotność: 3 - 5 lat (wg Eurobat, w temperaturze 20°C)
• wymiary: 151 × 65 × 99 mm
• waga: ok. 2 kg

W zestawie:


• centrala alarmowa Satel HYBRID 128 Plus - 1 szt;
• antena - 1 szt;
• manipulator dotykowy Satel INT-TSH210-W - 1 szt;
• sygnalizator zewnętrzny Satel SP-4001 R - 1 szt;
• obudowa natynkowa Satel OPU-3 P - 1 szt;
• zasilacz buforowy Satel APS-412 - 1 szt;
• akumulator bezobsługowy 7Ah 12V - 1 szt;
• instrukcja (wersja PDF do pobrania ze strony producenta).
