SYSTEM ALARMOWY SATEL CA-5 KPL LED-S 3 CZUJKI BINGO P2/VID GSM2000

Przewodowy system alarmowy oparty na centrali Satel CA-5 może służyć do ochrony małych obiektów, takich jak np.: kioski, butiki, domki letniskowe, mieszkania, ogrzewane garaże czy warsztaty. System wyposażono w moduł powiadomienia, dzięki któremu otrzymają Państwo powiadomienie SMS lub CLIP o włamaniu/usterce/załączeniu czuwania.

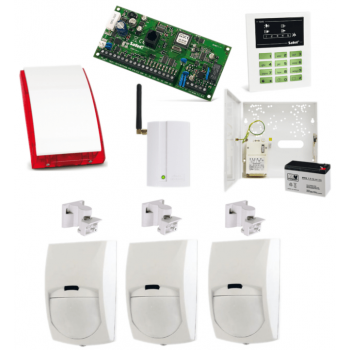

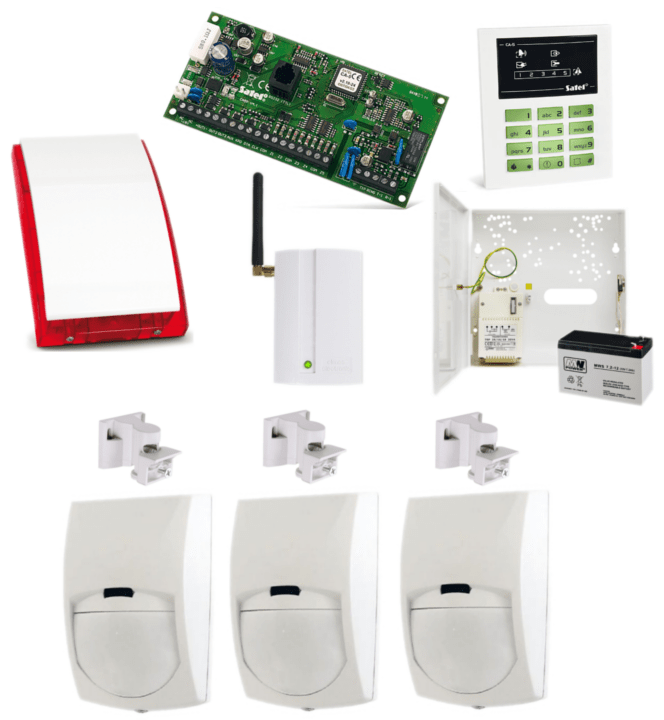

W zestawie:


• 1x centrala alarmowa Satel CA-5 wraz z akcesoriami;
• 3x czujka przewodowa, wewnętrzna BINGO (odporna na zwierzęta do 25 kg);
• 3x uchwyt ścienno-sufitowy do czujek P2/VID-BRK;
• 1x przewodowy manipulator Satel CA-5 KLED-S;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R;
• 1x moduł powiadamiania Elmes GSM2000 z anteną GSM;
• 1x obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---

Centrala Satel CA-5 przeznaczona jest do ochrony małych obiektów, które nie wymagają opcji rozbudowy systemu w przyszłości ani korzystania z funkcji komunikacyjnych. Oferuje ona możliwość współpracy z zewnętrznymi modułami komunikacyjnymi GSM/GPRS.

Cechy produktu (CA-5):


• 5 wejść:
  - wybór konfiguracji: NO, NC, EOL, 2EOL/NO i 2EOL/NC
  - wybór typów reakcji
• 3 wyjścia (w tym 2 programowalne)
• port RS-232 (TTL) - gniazdo RJ
• komunikator telefoniczny
• sterowanie systemem: manipulator LCD lub LED
• programowanie ustawień centrali:
  - lokalnie (manipulator LCD/LED lub komputer podłączony do portu RS-232)
  - zdalnie (komputer łączący się za pomocą modemu)
• hasła:
  - 1 hasło administratora
  - do 5 haseł pozostałych użytkowników
  - 1 hasło serwisowe
  - możliwość ograniczania zakresu uprawnień dla niektórych haseł
• pamięć zdarzeń (możliwość zapamiętania do 255 zdarzeń)
• monitoring w formacie Contact ID i w kilkunastu innych formatach: 2 numery stacji monitorującej
• zaawansowana analiza sygnału centrali telefonicznej:
  - rozpoznawanie sygnałów telefonicznych zgodnych z normą TBR 21
  - inteligentne ponawianie próby transmisji danych
  - programowalny algorytm postępowania centrali
• modem wewnętrzny 300 bps
• automatyczna diagnostyka podstawowych elementów systemu
• zasilacz impulsowy

Specyfikacja techniczna (CA-5):


• napięcie zasilania płyty głównej: 18 V AC ± 10% 50 Hz
• nominalne napięcie zasilacza: 12 V DC
• pobór prądu przez płytę główną: 80 mA
• liczba wejść programowalnych: 5
• liczba wyjść programowalnych: 2
• obciążalność wyjścia alarmowego OUT1: 1,1 A
• obciążalność wyjść OUT2 i OUT3: 50 mA
• obciążalność wyjść zasilających AUX i KPD: 350 mA
• całkowita wydajność zasilacza: 1,2 A
• zasilanie rezerwowe (zalecane) akumulator: 12 V / 7 Ah
• prąd ładowania akumulatora: 350 mA
• napięcie odcięcia akumulatora: 9,5 V ±0,3 V
• zabezpieczenie akumulatora: 2,5 A
• temperatura pracy:  -10 st. C … +55 st. C
• wymiary płyty głównej: 147 x 70 mm
• waga płyty głównej: 150 g



---

  Przewodowy manipulator Satel CA-5 KLED-S służy do codziennej obsługi systemów bazujących na centrali CA-5. Jest to urządzenie o niewielkich wymiarach, w którym stan systemu alarmowego jest precyzyjnie określany poprzez wskazania diod LED. Jednoznacznie informują one użytkownika o wykonanej czynności, przez co pozwalają uniknąć błędów w obsłudze. Wystąpienie zdefiniowanych zdarzeń może być także sygnalizowane akustycznie. Dodatkowo, na klawiaturze manipulatora umieszczono odpowiednio oznaczone przyciski, przy użyciu których można bezpośrednio wywołać 3 alarmy: NAPAD, POŻAR i POMOC. Zielone podświetlenie przycisków zapewnia wygodne użytkowanie nawet w miejscach o słabym oświetleniu.

Cechy produktu (KLED-S):


• diody LED informujące o stanie wejść i systemu
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą

Specyfikacja techniczna (KLED-S):


• temperatura pracy: -10 °C...+55 °C
• napięcie zasilania 12V DC
• pobór prądu w stanie gotowości 15 mA
• wymiary obudowy: 80 x 95 x 20 mm
• waga: 76 g



---





Przewodowa, wewnętrzna czujka ruchu PIR BINGO posiada specjalnie zaprojektowaną soczewkę i poczwórny (QUAD) element PIR. Została zbudowana w oparciu o dedykowany układ elektroniczny (ASIC), który minimalizuje do minimum możliwość powstawania fałszywych alarmów powodowanych przez zwierzęta o wadze do 25 kg. Detektor oferuje wyjątkową odporność na widzialne światło. Posiada regulację czułości detekcji oraz styk sabotażowy, chroniący przed nieautoryzowanym otwarciem obudowy.
Czujka przeznaczona jest do instalacji w niewielkich systemach alarmowych.

Cechy produktu (BINGO):


• technologia “Quad”
• dedykowany układ elektroniczny (ASIC)
• odporność na zwierzęta do 25 kg, wybór wagi zwierzęcia (15kg lub 25)
• szerokokątne soczewki dalekiego zasięgu 18m
• kompensacja temperatury
• regulowana szerokość impulsów i czułość
• odporność na zakłócenia
• dowolna wysokość instalowania (1.8~2.4m)
• włączanie/wyłączanie sygnalizacji – DIODA LED
• wybór ilości impulsów (1, 2 lub 3)
• dodatkowe złącze EOL
• tamper

Specyfikacja techniczna (BINGO):


• metoda detekcji: Quad (4 elementy) PIR
• zasięg detekcji: 18 m (regulowany)
• szerokość impulsu: regulowana
• czas trwania alarmu: 2 sek.
• wyjście alarmowe: NC 28V DC 0.1A z rezystorem, 10 Ohm w linii
• uruchamianie: 60 sek. (±5 sek)
• odporność RFI: 30V/m 10 – 1000 MHz
• odporność EMI: 50,000V elektryczne interferencje od wyładowań
• montaż: sufitowy lub ścienny
• zalecana wysokość montażu: 1.8 - 2.4 m
• temperatura pracy: -20 st. C ... +50 st. C
• temperatura przechowywania: -30 st. C ... +70 st. C
• dopuszczalna wilgotność: 95% bez kondensacji
• napięcie zasilające: 8.2-16V DC
• pobór prądu (±5%): 8 mA (czuwanie) 10 mA (aktywny z diodą LED) 6 mA (aktywny bez diody LED)
• wymiary: 90,5 x 61 x 37,5 mm



---



Zewnętrzny optyczno-akustyczny sygnalizator Satel SP-4001 R wyposażony jest w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Posiada też zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.
Sygnalizator przeznaczony jest do montażu na zewnątrz budynków. Obudowa sygnalizatora wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia.

Cechy produktu (SP-4001 R):


• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• wewnętrzna osłona metalowa
• zabezpieczenie antysabotażowe przed oderwaniem od podłoża i otwarciem

Specyfikacja techniczna (SP-4001 R):


• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g



---

Moduł Elmes GSM2000 przeznaczony jest do powiadamiania o zdarzeniach w systemach alarmowych lub systemach sterowania za pomocą komunikatów SMS,CLIP i aplikacji. Moduł odbiera także komendy SMS, co pozwala zdalnie sterować urządzeniami podłączonymi do jego wyjść.
Moduł wymaga konfiguracji w programie GSM2 Configurator. Przed rozpoczęciem tego procesu zalecamy aktualizację oprogramowania do najnowszej wersji. Wszystkie pliki do pobrania znajdują się na stronie producenta.
Można go też obsługiwać dzięki aplikacji Elmes Elektronik lub uniwersalnym programom do pobrania z App Store (program Remote Alarm Pro - system iOS) i Google Play (programy GSM Control All / iRemote GSM / Remote Control SMS - system Android).

Cechy produktu:


• zintegrowany moduł telefonii komórkowej GSM 900/1800 Mhz
• 4 wejścia o programowanych progach przełączeń w zakresie od 0,2V-14,5V oraz histerez w zakresie 0,1V-5V, dla każdego wejścia z osobna
• 4 wyjścia przekaźnikowe, galwanicznie separowane, typu NO (normalnie otwarte) lub NC (normalnie zwarte)
• tryb załączenia wyjść: monostabilny (załączenie czasowe) lub bistabilny (załączenie lub wyłączenie trwałe)
• powiadomienie SMS i CLIP wysyłane maksymalnie do 6 numerów telefonów
• sterowanie wyjściami modułu za pomocą SMS/CLIP/aplikacji przychodzącymi z 2048 telefonów
• sterowanie wyjściami modułu poprzez naruszenie wejść
• okresowy test modułu w postaci SMS statusowego lub CLIP do jednego lub dwóch numerów telefonów, wysyłany o określonej porze dnia, lub co określony czas
• SMS statusowy zawierający stan wejść i wyjść modułu, wysyłany w odpowiedzi na SMS sterujący wyjściami, SMS z zapytaniem o status albo automatycznie co określony czas
• zdalne dodawanie i usuwanie telefonów za pomocą SMS
• wykonywanie przy starcie modułu określonych przez użytkownika komend AT, m.in. wymuszenie logowania się do innej niż domyślna sieć (o ile jest to dozwolone)
• zdalne wykonywanie komend AT
• ograniczenie ilości komunikatów SMS w ciągu doby
• wymuszenie jednokrotnego dzwonienia przy powiadomieniu CLIP, nawet gdy powiadomienie się nie powiodło, tzn. gdy odbiorca nie odrzucił połączenia
• programowanie ustawień oraz uaktualnienie oprogramowania (firmware) modułu z poziomu komputera PC
• wyłącznik TAMPER sygnalizacji otwarcia obudowy modułu

Specyfikacja techniczna:


• zintegrowany moduł nadawczo-odbiorczy GSM
• 4 wejścia o poziomie napięcia 0~15V (względem masy tj. zacisku „-” zasilania)
• powiadomienie do 6 telefonów
• 4 wyjścia przekaźnikowe typu NO/NC, o obciążalności 0,5A / 130VAC, 1A / 30VDC
• sterowanie wyjściami z maksymalnie 2048 telefonów
• zakres temperatur pracy: -20 st. C - +70 st. C
• zasilanie: 10-20 VDC o wydajności prądowej 1A minimum
• prąd spoczynkowy: 6 mA
• wymiary zewnętrzne: 96/63/28 mm bez anteny



---



Obudowa natynkowa Pulsar AWO000 to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-1. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.

AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie).
OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.

Cechy produktu (AWO000):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna - AWO000:


• miejsce na akumulator: 7Ah/12V
• transformator TRP 20VA/16V/18V, w obudowie PC/ABS
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 250 x 250 x 80+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 255 x 255 mm [+/-2 mm]
• waga netto: 2 kg



Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0 kg

W zestawie:


• centrala Satel CA-5 - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• czujka przewodowa, wewnętrzna BINGO (odporna na zwierzęta do 25 kg) - 3 szt;
• uchwyt ścienno-sufitowy do czujek P2/VID-BRK - 3 szt;
• przewodowy manipulator Satel CA-5 KLED-S – 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R - 1 szt;
• moduł powiadamiania Elmes GSM2000 - 1 szt;
• antena do modułu GSM - 1 szt;
• obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

* Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOAD10 (wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

** Konfiguracja modułu GSM odbywa się tylko za pomocą komputera poprzez program GSM2 Configurator, wymagany przewód miniUSB - brak w zestawie.
