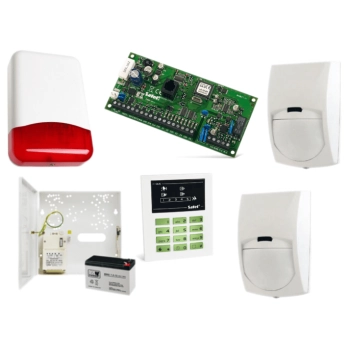

SYSTEM ALARMOWY SATEL CA-5 KPL LED-S 2 CZUJKI BINGO TI700

Przewodowy system alarmowy oparty na centrali Satel CA-5 może służyć do ochrony małych obiektów, takich jak np.: kioski, butiki, domki letniskowe, mieszkania, ogrzewane garaże czy warsztaty.

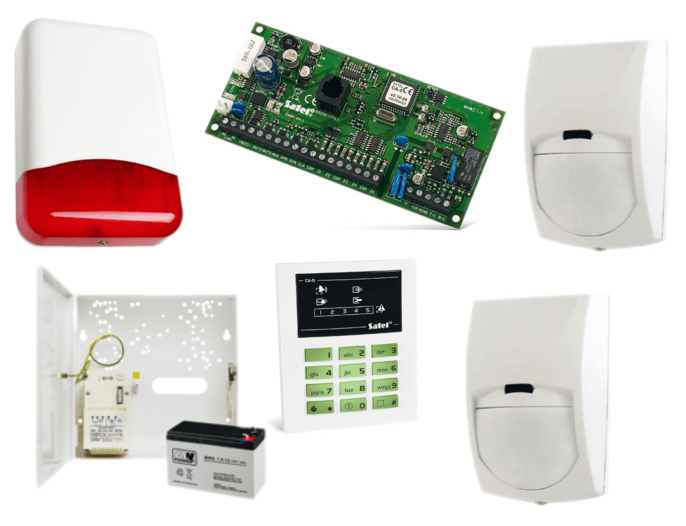

W zestawie:


• 1x centrala alarmowa Satel CA-5 wraz z akcesoriami;
• 2x czujka przewodowa, wewnętrzna BINGO (odporna na zwierzęta do 25 kg);
• 1x przewodowy manipulator Satel CA-5 KLED-S;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700;
• 1x obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---

Centrala Satel CA-5 przeznaczona jest do ochrony małych obiektów, które nie wymagają opcji rozbudowy systemu w przyszłości ani korzystania z funkcji komunikacyjnych. Oferuje ona możliwość współpracy z zewnętrznymi modułami komunikacyjnymi GSM/GPRS.

Cechy produktu (CA-5):


• 5 wejść:
  - wybór konfiguracji: NO, NC, EOL, 2EOL/NO i 2EOL/NC
  - wybór typów reakcji
• 3 wyjścia (w tym 2 programowalne)
• port RS-232 (TTL) - gniazdo RJ
• komunikator telefoniczny
• sterowanie systemem: manipulator LCD lub LED
• programowanie ustawień centrali:
  - lokalnie (manipulator LCD/LED lub komputer podłączony do portu RS-232)
  - zdalnie (komputer łączący się za pomocą modemu)
• hasła:
  - 1 hasło administratora
  - do 5 haseł pozostałych użytkowników
  - 1 hasło serwisowe
  - możliwość ograniczania zakresu uprawnień dla niektórych haseł
• pamięć zdarzeń (możliwość zapamiętania do 255 zdarzeń)
• monitoring w formacie Contact ID i w kilkunastu innych formatach: 2 numery stacji monitorującej
• zaawansowana analiza sygnału centrali telefonicznej:
  - rozpoznawanie sygnałów telefonicznych zgodnych z normą TBR 21
  - inteligentne ponawianie próby transmisji danych
  - programowalny algorytm postępowania centrali
• modem wewnętrzny 300 bps
• automatyczna diagnostyka podstawowych elementów systemu
• zasilacz impulsowy

Specyfikacja techniczna (CA-5):


• napięcie zasilania płyty głównej: 18 V AC ± 10% 50 Hz
• nominalne napięcie zasilacza: 12 V DC
• pobór prądu przez płytę główną: 80 mA
• liczba wejść programowalnych: 5
• liczba wyjść programowalnych: 2
• obciążalność wyjścia alarmowego OUT1: 1,1 A
• obciążalność wyjść OUT2 i OUT3: 50 mA
• obciążalność wyjść zasilających AUX i KPD: 350 mA
• całkowita wydajność zasilacza: 1,2 A
• zasilanie rezerwowe (zalecane) akumulator: 12 V / 7 Ah
• prąd ładowania akumulatora: 350 mA
• napięcie odcięcia akumulatora: 9,5 V ±0,3 V
• zabezpieczenie akumulatora: 2,5 A
• temperatura pracy:  -10 st. C … +55 st. C
• wymiary płyty głównej: 147 x 70 mm
• waga płyty głównej: 150 g



---

  Przewodowy manipulator Satel CA-5 KLED-S służy do codziennej obsługi systemów bazujących na centrali CA-5. Jest to urządzenie o niewielkich wymiarach, w którym stan systemu alarmowego jest precyzyjnie określany poprzez wskazania diod LED. Jednoznacznie informują one użytkownika o wykonanej czynności, przez co pozwalają uniknąć błędów w obsłudze. Wystąpienie zdefiniowanych zdarzeń może być także sygnalizowane akustycznie. Dodatkowo, na klawiaturze manipulatora umieszczono odpowiednio oznaczone przyciski, przy użyciu których można bezpośrednio wywołać 3 alarmy: NAPAD, POŻAR i POMOC. Zielone podświetlenie przycisków zapewnia wygodne użytkowanie nawet w miejscach o słabym oświetleniu.

Cechy produktu (KLED-S):


• diody LED informujące o stanie wejść i systemu
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą

Specyfikacja techniczna (KLED-S):


• temperatura pracy: -10 °C...+55 °C
• napięcie zasilania 12V DC
• pobór prądu w stanie gotowości 15 mA
• wymiary obudowy: 80 x 95 x 20 mm
• waga: 76 g



---





Przewodowa, wewnętrzna czujka ruchu PIR BINGO posiada specjalnie zaprojektowaną soczewkę i poczwórny (QUAD) element PIR. Została zbudowana w oparciu o dedykowany układ elektroniczny (ASIC), który minimalizuje do minimum możliwość powstawania fałszywych alarmów powodowanych przez zwierzęta o wadze do 25 kg. Detektor oferuje wyjątkową odporność na widzialne światło. Posiada regulację czułości detekcji oraz styk sabotażowy, chroniący przed nieautoryzowanym otwarciem obudowy.
Czujka przeznaczona jest do instalacji w niewielkich systemach alarmowych.

Cechy produktu (BINGO):


• technologia “Quad”
• dedykowany układ elektroniczny (ASIC)
• odporność na zwierzęta do 25 kg, wybór wagi zwierzęcia (15kg lub 25)
• szerokokątne soczewki dalekiego zasięgu 18m
• kompensacja temperatury
• regulowana szerokość impulsów i czułość
• odporność na zakłócenia
• dowolna wysokość instalowania (1.8~2.4m)
• włączanie/wyłączanie sygnalizacji – DIODA LED
• wybór ilości impulsów (1, 2 lub 3)
• dodatkowe złącze EOL
• tamper

Specyfikacja techniczna (BINGO):


• metoda detekcji: Quad (4 elementy) PIR
• zasięg detekcji: 18 m (regulowany)
• szerokość impulsu: regulowana
• czas trwania alarmu: 2 sek.
• wyjście alarmowe: NC 28V DC 0.1A z rezystorem, 10 Ohm w linii
• uruchamianie: 60 sek. (±5 sek)
• odporność RFI: 30V/m 10 – 1000 MHz
• odporność EMI: 50,000V elektryczne interferencje od wyładowań
• montaż: sufitowy lub ścienny
• zalecana wysokość montażu: 1.8 - 2.4 m
• temperatura pracy: -20 st. C ... +50 st. C
• temperatura przechowywania: -30 st. C ... +70 st. C
• dopuszczalna wilgotność: 95% bez kondensacji
• napięcie zasilające: 8.2-16V DC
• pobór prądu (±5%): 8 mA (czuwanie) 10 mA (aktywny z diodą LED) 6 mA (aktywny bez diody LED)
• wymiary: 90,5 x 61 x 37,5 mm



---



Zewnętrzny sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażone: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg



---



Obudowa natynkowa Pulsar AWO000 to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-1. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.

AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie).
OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.

Cechy produktu (AWO000):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna - AWO000:


• miejsce na akumulator: 7Ah/12V
• transformator TRP 20VA/16V/18V, w obudowie PC/ABS
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 250 x 250 x 80+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 255 x 255 mm [+/-2 mm]
• waga netto: 2 kg



Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0 kg

W zestawie:


• centrala Satel CA-5 - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• czujka przewodowa, wewnętrzna BINGO (odporna na zwierzęta do 25 kg) - 2 szt;
• przewodowy manipulator Satel CA-5 KLED-S – 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 – 1 szt;
• obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

* Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), dedykowany P2/VID-BRK (ścienno-sufitowy).

** Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOAD10 (wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
