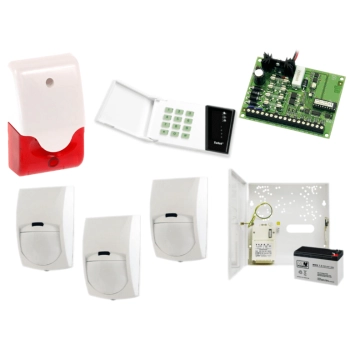

SYSTEM ALARMOWY SATEL CA-4 3 CZUJKI SYRENA WEWNĘTRZNA

Przewodowy system alarmowy oparty na centrali Satel CA-4 może służyć do ochrony małych obiektów, takich jak np.: kioski, butiki, domki letniskowe, mieszkania, ogrzewane garaże czy warsztaty.

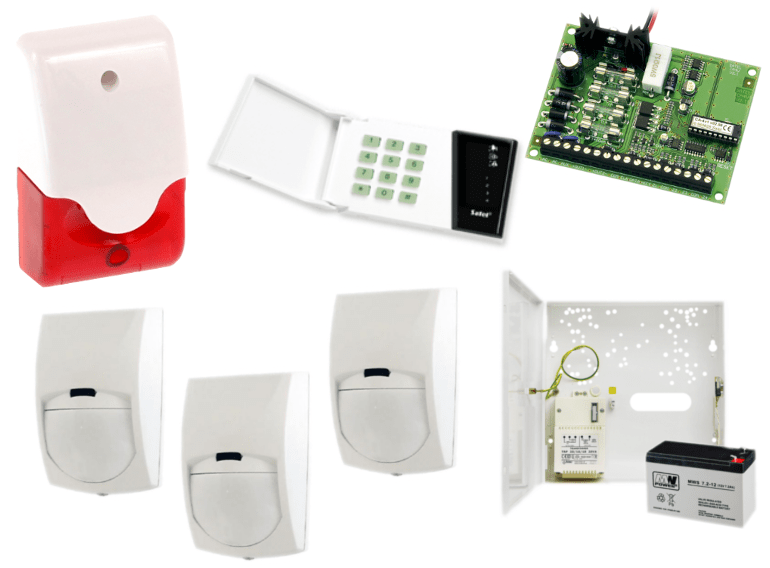

W zestawie:


• 1x centrala Satel CA-4 VP wraz z akcesoriami;
• 3x czujka przewodowa, wewnętrzna BINGO (odporna na zwierzęta do 25 kg);
• 1x przewodowy manipulator Satel CA-4 VKLED;
• 1x wewnętrzny, przewodowy optyczno-akustyczny sygnalizator SV-103;
• 1x obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---



Centrala Satel CA-4 VP przeznaczona jest do ochrony małych obiektów, które nie wymagają opcji rozbudowy systemu w przyszłości ani korzystania z funkcji komunikacyjnych.

Cechy produktu (CA-4 VP):


• 4 programowalne wejścia typu EOL
• 2 wyjścia
• sterowanie systemem i programowanie przy pomocy manipulatora LED
• hasła:
  - 1 hasło administratora
  - 3 hasła pozostałych użytkowników, w tym 2 o ograniczonych uprawnieniach
  - 1 hasło serwisowe
• pamięć 7 alarmów
• automatyczna diagnostyka podstawowych elementów systemu
• zasilacz impulsowy

Specyfikacja techniczna (CA-4 VP):


• ilość wejść przeznaczonych dla czujników: 4
• typ wejść: parametryczne
• rezystancja charakterystyczna: 2,2 kΩ
• tolerancja parametru wejściowego: +/-25%
• ilość wejść opóźnionych: 1 do 4
• ilość wejść 24-godzinnych: 1 do 4
• czas na wyjście: 0 do 99 s
• czas na wejście: 0 do 99 s
• czas alarmu na wyjściu OUT1: 1 do 999 s (ok. 16,5 min.) lub do skasowania
• czas alarmu na wyjściu OUT2: 1 do 998 s (ok. 16,5 min.)
• pojemność pamięci alarmów: 7 ostatnich alarmów
• wyjście zasilania czujników: zabezpieczenie 400 mA zwł.
• wyjścia OUT1 i OUT2: zabezpieczenie 1 A zwł.
• zabezpieczenie akumulatora: 3,15 A zwł.
• napięcie zasilania: 17V...24V AC
• nominalne napięcie zasilacza: 13,6V...13,8V DC
• całkowita wydajność zasilacza: 1A
• zasilanie rezerwowe: akumulator 12V/7 Ah (brak w zestawie)
• prąd ładowania akumulatora: 250 mA
• pobór prądu centrali: ok. 23 mA
• wymiary płyty elektroniki: 102 x 76 mm
• waga: 92 g

Przewodowy manipulator Satel CA-4 VKLED  przeznaczony jest do codziennej obsługi systemów CA-4 w podstawowym zakresie jego funkcjonalności. Za pomocą diod LED, centrala może przekazać użytkownikowi podstawowe informacje o stanie systemu.

Cechy produktu (CA-4 VKLED):


• diody LED informujące o stanie wejść i systemu
• alarm NAPAD wywoływany z klawiatury
• podświetlenie klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie

Specyfikacja techniczna:


• klasa środowiskowa: II
• temperatura pracy: -10°C...+55°C
• napięcie zasilania: 12V DC
• pobór prądu w stanie gotowości: 11 mA
• wymiary obudowy: 144 x 80 x 27 mm



---

Czujka ruchu BINGO posiada specjalnie zaprojektowaną soczewkę i poczwórny (QUAD) element PIR. Została zbudowana w oparciu o dedykowany układ elektroniczny (ASIC), który minimalizuje do minimum możliwość powstawania fałszywych alarmów powodowanych przez zwierzęta o wadze do 25 kg. Detektor oferuje wyjątkową odporność na widzialne światło. Posiada regulację czułości detekcji oraz styk sabotażowy, chroniący przed nieautoryzowanym otwarciem obudowy.
Czujka przeznaczona jest do instalacji w niewielkich systemach alarmowych.

Cechy produktu:


• technologia “Quad”
• dedykowany układ elektroniczny (ASIC)
• odporność na zwierzęta do 25 kg, wybór wagi zwierzęcia (15kg lub 25)
• szerokokątne soczewki dalekiego zasięgu 18m
• kompensacja temperatury
• regulowana szerokość impulsów i czułość
• odporność na zakłócenia
• dowolna wysokość instalowania (1.8~2.4m)
• włączanie/wyłączanie sygnalizacji – DIODA LED
• wybór ilości impulsów (1, 2 lub 3)
• dodatkowe złącze EOL
• tamper

Specyfikacja techniczna:


• metoda detekcji: Quad (4 elementy) PIR
• zasięg detekcji: 18 m (regulowany)
• szerokość impulsu: regulowana
• czas trwania alarmu: 2 sek.
• wyjście alarmowe: NC 28V DC 0.1A z rezystorem, 10 Ohm w linii
• uruchamianie: 60 sek. (±5 sek)
• odporność RFI: 30V/m 10 – 1000 MHz
• odporność EMI: 50,000V elektryczne interferencje od wyładowań
• montaż: sufitowy lub ścienny
• zalecana wysokość montażu: 1.8 - 2.4 m
• temperatura pracy: -20 st. C ... +50 st. C
• temperatura przechowywania: -30 st. C ... +70 st. C
• dopuszczalna wilgotność: 95% bez kondensacji
• napięcie zasilające: 8.2-16V DC
• pobór prądu (±5%): 8 mA (czuwanie) 10 mA (aktywny z diodą LED) 6 mA (aktywny bez diody LED)
• wymiary: 90,5 x 61 x 37,5 mm



---

Wewnętrzny sygnalizator optyczno-akustyczny SV-103 przeznaczony jest do systemów sygnalizacji włamania i napadu.  Źródło światła stanowią  diody LED, natomiast sygnał dźwiękowy o natężeniu do  105 dB generowany jest przy pomocy przetwornika piezoelektrycznego.

Specyfikacja techniczna (SV-103):


• 4 żarówki
• kolor: czerwony
• głośność: 105dB
• temperatura pracy: -5 st. C ... +50 st. C
• napięcie zasilania 6V ... 14V DC (zasilanie z zewnętrznego zasilacza brak w zestawie)
• pobór prądu: max. 200mA
• wymiary: 74 x 123 x 45 mm
• waga: 0,1 kg



---



Obudowa natynkowa Pulsar AWO000 to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-1. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.

AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie).
OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.

Cechy produktu (AWO000):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna - AWO000:


• miejsce na akumulator: 7Ah/12V
• transformator TRP 20VA/16V/18V, w obudowie PC/ABS
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 250 x 250 x 80+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 255 x 255 mm [+/-2 mm]
• waga netto: 2 kg



Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0 kg

W zestawie:


• centrala Satel CA-4 VP - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• czujka przewodowa, wewnętrzna BINGO (odporna na zwierzęta do 25 kg) - 3 szt;
• przewodowy manipulator Satel CA-4 VKLED – 1 szt;
• wewnętrzny, przewodowy optyczno-akustyczny sygnalizator SV-103 - 1 szt;
• obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

* Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), dedykowany P2/VID-BRK (ścienno-sufitowy).

** Konfiguracja centrali odbywa się tylko i wyłącznie z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
