SYSTEM ALARMOWY SATEL CA-10 LCD-S 7 CZUJEK BINGO KOMUNIKACJA GSM

Przewodowy system alarmowy oparty na centrali Satel CA-10 przeznaczony jest do ochrony średniej wielkości obiektów, wykorzystujących podział systemu na odrębne strefy (cztery). Oferuje podstawowe możliwości rozbudowy oraz umożliwia współpracę z zewnętrznymi modułami komunikacyjnymi GSM/GPRS. System wyposażono w moduł powiadomienia, dzięki któremu otrzymają Państwo powiadomienie SMS lub CLIP o włamaniu/usterce/załączeniu czuwania.

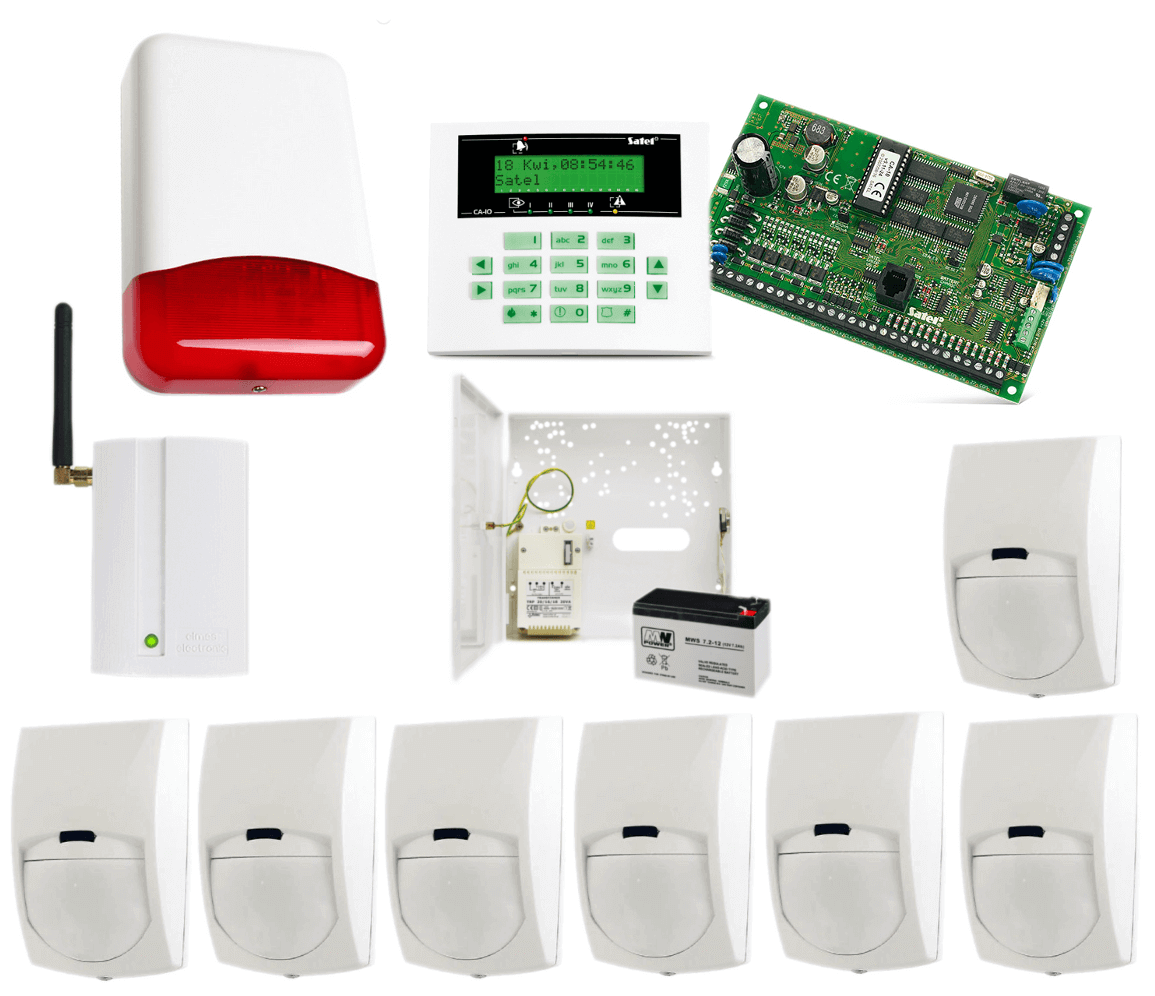

W zestawie:


• 1x centrala Satel CA-10 P wraz z akcesoriami;
• 7x czujka przewodowa, wewnętrzna BINGO (odporna na zwierzęta do 25 kg);
• 1x przewodowy manipulator Satel CA-10 KLCD-S;
• 1x moduł powiadomienia Elmes GSM2000 z anteną GSM;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700;
• 1x obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---



Centrala alarmowa Satel CA-10 P oferuje podstawowe możliwości rozbudowy oraz umożliwia współpracę z zewnętrznymi modułami komunikacyjnymi GSM/GPRS. System alarmowy oparty na niej przeznaczony jest do ochrony średniej wielkości obiektów, wykorzystujących podział systemu na odrębne strefy (4).

Cechy produktu (CA-10 P):


• maksymalnie 16 wejść (6 wejść na płycie), rozbudowa poprzez CA-10 E (o kolejne 6 wejść), każdy manipulator ma dodatkowe 2 wejścia
  • wybór konfiguracji: NO, NC, EOL, 2EOL/NO i 2EOL/NC
  • wybór typów reakcji
  • kontrola obecności i poprawności działania czujek
• 6 programowalnych wyjść
• 4 strefy
• port RS-232 (gniazdo RJ)
• komunikator telefoniczny
• sterowanie systemem:
  • manipulator LCD lub LED
  • telefon (jeżeli zainstalowany jest moduł MST-1)
• programowanie ustawień centrali:
  • lokalnie (manipulator LCD/LED lub komputer podłączony do portu RS-232)
  • zdalnie (komputer łączący się za pomocą modemu)
• hasła:
  • do 4 haseł administratora (1 hasło dla każdej strefy)
  • łącznie do 28 haseł pozostałych użytkowników (maksymalnie do 12 w każdej strefie)
  • 1 hasło serwisowe
  • możliwość definiowania dla haseł uprawnień określających zakres dostępu do systemu
• 4 timery
• pamięć zdarzeń (możliwość zapamiętania do 255 zdarzeń)
• funkcja wydruku zdarzeń
• monitoring w formacie Contact ID i w kilkunastu innych formatach: 2 numery stacji monitorujących
• powiadamianie:
  • 8 numerów telefonów
  • 1 komunikat głosowy
  • 4 komunikaty tekstowe
• odpowiadanie na telefon i informowanie o stanie systemu
• zaawansowana analiza sygnału centrali telefonicznej:
  • rozpoznawanie sygnałów telefonicznych zgodnych z normą TBR 21
  • inteligentne ponawianie próby transmisji danych
  • programowalny algorytm postępowania centrali
• modem wewnętrzny 300 bps
• automatyczna diagnostyka podstawowych elementów systemu
• zasilacz impulsowy

Specyfikacja techniczna (CA-10 P):


• obciążalność wyjść OUT1...OUT4 i +KPD: 2,2 A
• obciążalność wyjść OUT5 i OUT6: 50 mA
• całkowita wydajność zasilacza: 1,7 A
• zalecane zasilanie rezerwowe (akumulator): 12 V/17 Ah
• prąd ładowania akumulatora (przełączany): 350/700 mA
• napięcie odcięcia akumulatora: 10,5 V
• zabezpieczenie akumulatora: bezpiecznik polimerowy 2,5 A
• temperatura pracy: -10ºC …+55ºC
• napięcie zasilania: 18V AC (± 10%)
• nominalne napięcie zasilacza płyty głównej: 12V DC (brak w zestawie)
• pobór prądu przez płytę główną (średnio): 95 mA
• wymiary płytki elektroniki: 173 x 102 mm
• rozstaw otworów montażowych płyty głównej: 162,6x91,5 mm
• waga: 223 g

Przewodowy manipulator Satel CA-10 KLCD-S służy do codziennej obsługi systemów bazujących na centrali CA-10. Komunikaty tekstowe pojawiające się na wyświetlaczu LCD oraz wskazania diod LED umożliwiają precyzyjne określenie stanu systemu alarmowego. Jednoznacznie informują one użytkownika o wykonanej czynności, przez co pozwalają uniknąć błędów w obsłudze. Wystąpienie zdefiniowanych zdarzeń może być także sygnalizowane akustycznie. Dodatkowo, na klawiaturze manipulatora umieszczono odpowiednio oznaczone przyciski, przy użyciu których można bezpośrednio wywołać 3 alarmy: NAPAD, POŻAR i POMOC.
Urządzenie wyposażone jest w 2 wejścia oraz złącze RS-232, które umożliwia łatwe programowanie opcji manipulatora, definiowanie nazw i treści komunikatów. Zielone podświetlenie przycisków oraz wyświetlacza LCD zapewnia wygodne użytkowanie nawet w miejscach o słabym oświetleniu.

Cechy produktu (KLCD-S):


• diody LED informujące o stanie stref i systemu
• ​alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• ​podświetlenie wyświetlacza i klawiszy
• ​sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• 2 wejścia
• ​sygnalizacja utraty łączności z centralą
• łącze RS-232 do łatwego programowania opcji manipulatora, nazw i treści komunikatów

Specyfikacja techniczna (KLCD-S):


• temperatura pracy: -10°C...+55 °C
• napięcie zasilania: 12V DC
• ​pobór prądu: 50 mA (stan gotowości), 170 mA (max.)
• wymiary obudowy: 115 x 95 x 25 mm



---

Czujka ruchu BINGO posiada specjalnie zaprojektowaną soczewkę i poczwórny (QUAD) element PIR. Została zbudowana w oparciu o dedykowany układ elektroniczny (ASIC), który minimalizuje do minimum możliwość powstawania fałszywych alarmów powodowanych przez zwierzęta o wadze do 25 kg. Detektor oferuje wyjątkową odporność na widzialne światło. Posiada regulację czułości detekcji oraz styk sabotażowy, chroniący przed nieautoryzowanym otwarciem obudowy.
Czujka przeznaczona jest do instalacji w niewielkich systemach alarmowych.

Cechy produktu (BINGO):


• technologia “Quad”
• dedykowany układ elektroniczny (ASIC)
• odporność na zwierzęta do 25 kg, wybór wagi zwierzęcia (15kg lub 25)
• szerokokątne soczewki dalekiego zasięgu 18m
• kompensacja temperatury
• regulowana szerokość impulsów i czułość
• odporność na zakłócenia
• dowolna wysokość instalowania (1.8~2.4m)
• włączanie/wyłączanie sygnalizacji – DIODA LED
• wybór ilości impulsów (1, 2 lub 3)
• dodatkowe złącze EOL
• tamper

Specyfikacja techniczna (BINGO):


• metoda detekcji: Quad (4 elementy) PIR
• zasięg detekcji: 18 m (regulowany)
• szerokość impulsu: regulowana
• czas trwania alarmu: 2 sek.
• wyjście alarmowe: NC 28V DC 0.1A z rezystorem, 10 Ohm w linii
• uruchamianie: 60 sek. (±5 sek)
• odporność RFI: 30V/m 10 – 1000 MHz
• odporność EMI: 50,000V elektryczne interferencje od wyładowań
• montaż: sufitowy lub ścienny
• zalecana wysokość montażu: 1.8 - 2.4 m
• temperatura pracy: -20 st. C ... +50 st. C
• temperatura przechowywania: -30 st. C ... +70 st. C
• dopuszczalna wilgotność: 95% bez kondensacji
• napięcie zasilające: 8.2-16V DC
• pobór prądu (±5%): 8 mA (czuwanie) 10 mA (aktywny z diodą LED) 6 mA (aktywny bez diody LED)
• wymiary: 90,5 x 61 x 37,5 mm



---





Moduł Elmes GSM2000 przeznaczony jest do powiadamiania o zdarzeniach w systemach alarmowych lub systemach sterowania za pomocą komunikatów SMS,CLIP i aplikacji. Moduł odbiera także komendy SMS, co pozwala zdalnie sterować urządzeniami podłączonymi do jego wyjść.
Urządzenie wymaga konfiguracji w programie GSM2 Configurator. Przed rozpoczęciem tego procesu zalecamy aktualizację oprogramowania do najnowszej wersji. Wszystkie pliki do pobrania znajdują się na stronie producenta.
Można go też obsługiwać dzięki aplikacji Elmes Elektronik lub uniwersalnym programom do pobrania z App Store (program Remote Alarm Pro - system iOS) i Google Play (programy GSM Control All / iRemote GSM / Remote Control SMS – system Android).

Cechy produktu (GSM2000):


• zintegrowany moduł telefonii komórkowej GSM 900/1800 Mhz
• 4 wejścia o programowanych progach przełączeń w zakresie od 0,2V-14,5V oraz histerez w zakresie 0,1V-5V, dla każdego wejścia z osobna
• 4 wyjścia przekaźnikowe, galwanicznie separowane, typu NO (normalnie otwarte) lub NC (normalnie zwarte)
• tryb załączenia wyjść: monostabilny (załączenie czasowe) lub bistabilny (załączenie lub wyłączenie trwałe)
• powiadomienie SMS i CLIP wysyłane maksymalnie do 6 numerów telefonów
• sterowanie wyjściami modułu za pomocą SMS/CLIP/aplikacji przychodzącymi z 2048 telefonów
• sterowanie wyjściami modułu poprzez naruszenie wejść
• okresowy test modułu w postaci SMS statusowego lub CLIP do jednego lub dwóch numerów telefonów, wysyłany o określonej porze dnia, lub co określony czas
• SMS statusowy zawierający stan wejść i wyjść modułu, wysyłany w odpowiedzi na SMS sterujący wyjściami, SMS z zapytaniem o status albo automatycznie co określony czas
• zdalne dodawanie i usuwanie telefonów za pomocą SMS
• wykonywanie przy starcie modułu określonych przez użytkownika komend AT, m.in. wymuszenie logowania się do innej niż domyślna sieć (o ile jest to dozwolone)
• zdalne wykonywanie komend AT
• ograniczenie ilości komunikatów SMS w ciągu doby
• wymuszenie jednokrotnego dzwonienia przy powiadomieniu CLIP, nawet gdy powiadomienie się nie powiodło, tzn. gdy odbiorca nie odrzucił połączenia
• programowanie ustawień oraz uaktualnienie oprogramowania (firmware) modułu z poziomu komputera PC
• wyłącznik TAMPER sygnalizacji otwarcia obudowy modułu

Specyfikacja techniczna (GSM2000):


• zintegrowany moduł nadawczo-odbiorczy GSM
• 4 wejścia o poziomie napięcia 0~15V (względem masy tj. zacisku „-” zasilania)
• powiadomienie do 6 telefonów
• 4 wyjścia przekaźnikowe typu NO/NC, o obciążalności 0,5A / 130VAC, 1A / 30VDC
• sterowanie wyjściami z maksymalnie 2048 telefonów
• temperatura pracy: -20 st. C - +70 st. C
• zasilanie: 10-20 VDC o wydajności prądowej 1A minimum
• prąd spoczynkowy: 6 mA
• wymiary zewnętrzne: 96/63/28 mm bez anteny



---

Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg



---



Obudowa natynkowa Pulsar AWO000 to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-1. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.

AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie).
OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.

Cechy produktu (AWO000):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna - AWO000:


• miejsce na akumulator: 7Ah/12V
• transformator TRP 20VA/16V/18V, w obudowie PC/ABS
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 250 x 250 x 80+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 255 x 255 mm [+/-2 mm]
• waga netto: 2 kg



Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0 kg

W zestawie:


• centrala Satel CA-10 P - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• czujka przewodowa, wewnętrzna BINGO (odporna na zwierzęta do 25 kg) - 7 szt;
• przewodowy manipulator Satel CA-10 KLCD-S – 1 szt;
• moduł powiadomienia Elmes GSM2000 - 1 szt;
• antena do modułu GSM - 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 - 1 szt;
• obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

* Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), dedykowany P2/VID-BRK (ścienno-sufitowy).

** Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOAD10 (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

*** Konfiguracja modułu GSM odbywa się tylko za pomocą komputera poprzez program GSM2 Configurator, wymagany przewód miniUSB - brak w zestawie.
