SYSTEM ALARMOWY ROPAM NeoLTE-IP-PS-SET TPR-4W-P TI700 7Ah

Zestaw alarmowy oparty na centrali Ropam NeoLTE-IP-PS to doskonałe rozwiązanie dla użytkowników poszukujących skutecznej i niezawodnej ochrony dla domu, biura lub małej firmy. System został zaprojektowany z myślą o maksymalnej funkcjonalności i wygodzie obsługi – zarówno lokalnie, jak i zdalnie.
Sercem zestawu jest nowoczesna centrala hybrydowa Ropam NeoLTE-IP-PS, która łączy w sobie przewodową i bezprzewodową (wymagany moduł Ari – brak w zestawie) obsługę systemu. Wbudowany komunikator GSM, moduł WiFi oraz modem LTE zapewniają pełną kontrolę nad systemem z każdego miejsca – za pośrednictwem aplikacji mobilnej RopamNeo. W skład zestawu wchodzi również manipulator dotykowy TPR-4W-P z kolorowym wyświetlaczem LCD o przekątnej 4,3", który gwarantuje intuicyjne sterowanie systemem, a także syrena alarmowa zapewniającą głośną sygnalizację optyczno-akustyczną.
Ten zestaw to idealne połączenie nowoczesnych technologii, funkcjonalności i estetyki. Ropam NeoLTE-IP-PS to gwarancja bezpieczeństwa, wygody i nowoczesnej komunikacji.

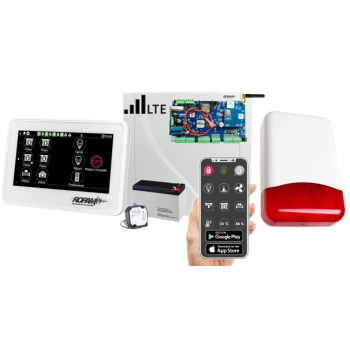

W zestawie:


• 1x centrala alarmowa Ropam NeoLTE-IP-PS wraz z akcesoriami;
• 1x antena Ropam AT-GSM-MINI90;
• 1x obudowa plastikowa Ropam O-R3P;
• 1x zasilacz AC/DC;
• 1x przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4W-P (kolor obudowy: biały);
• 1x przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700
• 1x akumulator bezobsługowy 7Ah 12V.

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na pozostałych aukcjach.

Pod wejścia w centrali podłączamy czujniki ruchu, kontaktrony, czujki dymu, czadu, gazów i itd.

Centrala posiada fabrycznie 8 wejść z możliwością rozbudowy poprzez ekspandery, pierwszy - EXP-I8 (do 16 wejść), natomiast kolejny to EXP-I8-RN - ekspandery do zakupu osobno.

Panel dotykowy posiada dodatkowe 2 wejścia. Aby je wykorzystać należy mieć przewód 6 żyłowy pomiędzy panelem a centralą.


Zapraszamy na prezentację centrali Ropam

Możliwości systemu alarmowego:



---


Centrala alarmowa Ropam NeoLTE-IP-PS to zaawansowana centrala alarmowa zaprojektowana z myślą o nowoczesnych systemach zabezpieczeń dla domów, firm i obiektów wymagających zdalnej kontroli.
Łączy w sobie niezawodność komunikacji LTE, WiFi i GSM oraz elastyczność dzięki możliwości pracy w trybie przewodowym i bezprzewodowym (po rozbudowie o moduł Ari, brak w zestawie).
Intuicyjna konfiguracja, wszechstronna rozbudowa i dostęp online sprawiają, że to idealne rozwiązanie dla wymagających użytkowników.


Główne cechy funkcjonalne:

• 2 niezależne strefy z trybami czuwania: pełnym i nocnym
• obsługa do 32 użytkowników (1 główny + 31 dodatkowych kodów)
• obsługa do 8 numerów telefonów oraz 8 adresów e-mail
• do 4 paneli dotykowych (serii TPR-4) lub klawiatur TK-4 (brak w zestawie)

Wejścia i wyjścia

• 8-32 wejść programowalnych (rozbudowa przez ekspandery wejść / panele dotykowe)
• 8-24 wyjść programowalnych (również z możliwością rozbudowy przez ekspandery wyjść)

Komunikacja i łączność

• modem LTE: obsługa sieci 4G/2G
  • LTE-FDD: B1/B3/B5/B7/B8/B20/B28
  • GSM: 850/900/1800/1900 MHz
• moduł WiFi: 802.11 b/g/n (2.4 GHz) – ze względu na wbudowaną antenę WiFi wymagany montaż w plastikowej obudowie O-R3P
• komunikacja IP:
  • kanał podstawowy: WiFi/LAN
  • kanał zapasowy: GPRS (automatyczne przełączanie)
• opcja połączenia przewodowego LAN - możliwe przez ekspander EXP-LAN (brak w zestawie)

Automatyka i zaawansowane funkcje

• 4 timery z kalendarzem – do sterowania i automatyzacji
• magistrala komunikacyjna RopamNET – podłączenie paneli dotykowych i modułów rozszerzeń
• magistrala TSR – podłączenie czujników temperatury i wilgotności
• LogicProcessor – tworzenie zaawansowanych funkcji logicznych

Obsługa i aktualizacja

• programowanie:
  • lokalnie: przez micro USB lub WiFi/ETH
  • zdalnie: przez GPRS lub IP
• obsługa kodów USSD – do kontroli kart pre-paid
• aktualizacja oprogramowania: przez kabel USB lub WiFi
• złącza zaciskowe: rozłączne, pogrupowane według funkcji



• zasilanie:
  • 17–20V AC lub 20–30V DC (III klasa izolacji)
  • wbudowany zasilacz buforowy 12V/1.5A

Cechy produktu (NeoLTE-IP-PS):


• 2 niezależne strefy z 2 typami czuwania: pełne lub nocne
• centrala hybrydowa: przewodowa + system bezprzewodowy Ari (do zakupienia osobno)
• użytkownicy: 32 kodów (1 główny +31), 8 numerów telefonów, 8 e-mail
• 8-32 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe
• 8-24 wyjść programowalnych, rozbudowa przez ekspandery wyjść
• obsługa do 4 paneli dotykowych (serii TPR-4) lub klawiatur dotykowych (TK-4)
• wbudowany modem LTE - obsługa sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• wbudowany moduł WIFI (w standardzie 802.11 b/g/n, 2.4 GHz, z anteną na obudowę), ze względu na wbudowana antenę WiFi wymagany montaż w obudowie plastikowej - O-R3P
• komunikacja IP: WIFI/LAN kanał podstawowy, GPRS kanał zapasowy (automatyczne przełączanie)
• opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN (do zakupienia osobno)
• obsługa aplikacji mobilnej: RopamNeo, do nadzoru online oraz zdalnego sterowania
• 4 timery z kalendarzem, do sterowania i automatyki
• 1 magistrala komunikacyjna RopamNET (do podłączenia paneli dotykowych, modułów rozszerzeń)
• 1 magistrala TSR do podłączenia czujników temperatury i wilgotności
• wbudowany LogicProcessor do tworzenia zaawansowanych funkcji logicznych
• programowanie: lokalne przez micro USB lub WIFI/ETH, zdalne przez GPRS/IP
• obsługa kodów USSD (kontrola kart pre-paid)
• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów
• możliwość aktualizacji oprogramowania poprzez kabel USB lub WiFi
• zasilanie: 17÷20V/AC lub 20÷30V/DC (III klasa izolacji), wbudowany zasilacz buforowy 12V/1.5A

Funkcje automatyki budynkowej:


• obsługa czujników temperatury i wilgotności (przewodowe, bezprzewodowe)
• funkcja Termostatu Pokojowego (obsługa 1 strefy grzewczej)
• kontrola wyjść do sterowania elementami automatyki możliwa poprzez: aplikacje mobilną RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd.

Powiadomienie / Sterowanie


• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie
• PUSH powiadomienie do aplikacji mobilnej RopamNeo
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów bezpośrednio do centrali)
• E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (SSL/TSL)
• monitoring GPRS: współpraca ze stacją/serwerem Ropam Monitoring Software (RMS), ze stacją Kronos NET (sterownik RopamDirect) lub SafeStar szyfrowana transmisja TCP/IP, 2 adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• wbudowany protokół komunikacyjny SIA-IP,
• możliwość obsługi za pomocą aplikacji mobilnej RopamNeo



LogicProcessor:


• graficzny, blokowy edytor logiki (DiagramEditor)
• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• do 10 niezależnych warunków logicznych, (bloki If...Then...Else)
• 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych
• Diagram Edytor - graficzny kreator logiki lub edytor skryptu (język skryptowy C)

Specyfikacja techniczna (NeoLTE-IP-PS):


• moc zasilacza (wydajność prądowa): 20W (1,5A)
• modem LTE: obsługa sieci 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28), częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MH
• moduł WIFI: w standardzie 802.11 b/g/n, 2.4 GHz, z wbudowaną anteną PCB na obudowę
• typ transmisji danych: SMS, VOICE, GPRS
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms.
• wejścia binarne (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO = hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 impedancja linii dla danego typu: brak naruszenia / naruszenie
• wejścia czujników temperatury: T1 - T2 (Data), GND, +VT (3,3V)
• wejście analogowe (programowane): Uin = 0 - 10V / DC (max.) (impedancja Z = 30KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu)
• komunikacja systemowa 2 x EIA-485 – magistrala systemowa RopamNET, USB B/microUSB- połączenie z komputerem serwisowym (komunikacja, uaktualnienie)
• obciążalność wyjść sterowanych: O1, O2 i zasilających AUX, KBD: In = 1A (ciągła), Ipeak = 1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjścia: O1, O2, AUX, KBD: Ilim = 1A ~ 1,7A, Tj, Tc = 125°C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• kontrola obciążenia dla wyjść: O1, O2: 2kΩ max. impedancja linii
• obciążalność wyjść O3-O8: 700mA @30Vdc
• zabezpieczenia wyjścia +BAT: podnapięciowe Ubat<10,0V (+/-5%), zabezpieczenie przed odwrotną polaryzacją i przeciwzwarciowe - 1.6A bezpiecznik PTC (automatyczny)
• klasa środowiskowa: II
• temperatura pracy: -10°C.…+55°C
• wilgotność RH: 20%...90%, bez kondensacji
• złącza AWG: 24-12, rozłączne
• napięcie zasilania: U = 16V ~ 20V/AC min/max @ 30VA min., U = 20V ~ 28V/DC min/max @ 0,7A min.
• napięcie wyjściowe zasilacza: Un = 13,8V/DC (+/- 2%), U = 9,5V ~ 13,8V/DC
• sygnalizacja awarii zasilania DC: U<11V
• pobór prądu przez układy centrali (bez wyjść): 300/95/70mA – max/śr/min, Wifi Off = -15mA, Eth = +30mA
• akumulator współpracujący z centralą: 12V, 1,2Ah - 7,2Ah (VRL/SLA)
• prąd ładowania akumulatora: Ibat= 0,3A max.
• wymiary: 156 x 88 x 25 [-/+1] [mm]
• waga: 0,256g



---



---

Ropam TPR-4W-P to elegancki i funkcjonalny panel dotykowy wyposażony w pojemnościowy ekran 4,3”, umożliwiający wygodne sterowanie systemem alarmowym oraz automatyką domową. Intuicyjna obsługa – przypominająca pracę ze smartfonem – sprawia, że zarządzanie systemem staje się szybkie i proste. Panel zaprojektowany z myślą o współpracy z centralami Ropam NeoLTE-IP(-64), NeoGSM-IP(-64) i Neo-IP(-64).

Za jego pomocą możliwa jest realizacja:

• funkcji alarmowych: załączenie czuwania, rozbrojenie danej strefy itp.
• funkcji automatyki: sterowanie oświetleniem, roletami, automatyką bramową itp.

Dzięki wbudowanemu wejściu na kartę MicroSD o pojemności do 8 Gb oferuje rozszerzoną funkcjonalność i rejestrację zdarzeń.
Posiada też 2 wejścia alarmowe (NO/NC), do których można podłączyć czujki.

Montowany natynkowo, na płasko – bez konieczności podkuwania ścian – idealnie sprawdzi się w nowoczesnych wnętrzach.


Ekran i interfejs

• wyświetlacz: 4,3” TFT LCD z podświetleniem LED
• wysoka jasność i kontrast – czytelność w każdych warunkach
• zintegrowany szklany panel – nowoczesny i estetyczny wygląd
• dotykowy panel „TouchPanel” – bez mechanicznych styków
• intuicyjne, graficzne menu z ikonami (piktogramami)
• 2 ekrany – swobodne rozmieszczanie ikon wg aplikacji lub preferencji



Funkcje użytkowe

• wizualizacja i sterowanie automatyką domową
• funkcja termostatu pokojowego (2 strefy):
  • kalendarz tygodniowy
  • 5 profili temperatury
  • 4 przedziały dzienne
  • synchronizacja z aplikacją mobilną i innymi panelami
• losowy układ klawiatury numerycznej – zwiększenie bezpieczeństwa
• pasek stanu systemu – dodatkowe informacje na ekranie
• tekstowe podpowiedzi dla użytkownika
• sygnalizacja akustyczna działań
• wygaszacz ekranu z zegarem, kalendarzem i aktualną temperaturą



Dodatkowe możliwości

• funkcja LoggerTemp – rejestrator temperatury:
  • zapis historii na karcie SD (plik .txt)
  • podgląd histogramu w trybie wygaszacza
• magistrala EIA-485 – komunikacja z centralą (protokół RopamNET)
• lokalny port micro USB – łatwa aktualizacja oprogramowania

Cechy produktu (TPR-4W-P):


• wyświetlacz: kolorowy, 4,3” TFT LCD, LED
• wysoka jasność i kontrast ekranu
• estetyczne i ekskluzywne wykonanie: zintegrowany szklany panel z wyświetlaczem w niskoprofilowej obudowie
• panel dotykowy „TouchPanel”, bez mechanicznych styków, pojemnościowy, obsługa gestów
• interaktywne graficzne menu z piktogramami (ikonami)
• 2 ekrany z możliwością dowolnego umieszczenia piktorgramów, wg. wymagań aplikacji lub użytkownika
• funkcja termostatu pokojowego (2 niezależne): kalendarz tygodniowy, 5 profili temperatury, 4 przedziały dzienne synchronizacja na wybranych panelach i aplikacji mobilnej (IP)
• funkcja losowego układu klawiatury numerycznej
• tekstowe podpowiedzi dla danych funkcji
• wizualizacja i sterowanie automatyką domową
• pasek dodatkowych informacji o stanie systemu
• sygnalizacja akustyczna
• wygaszacz ekranu z funkcją kalendarza, zegara i aktualnej temperatury
• 2 wejścia alarmowe
• funkcja rejestratora temperatury LoggerTemp: zapis historii temperatury na karcie SD (txt) i/lub podgląd histogramu w trybie wygaszacza ekranu
• magistrala EIA-485 do komunikacji z centralami, protokół RopamNET
• lokalny port USB micro do aktualizacji oprogramowania
• zabezpieczenie antysabotażowe obudowy
• kolor: biały

Najważniejsze funkcje (TPR-4W-P):


• funkcja termostatu pokojowego – w oparciu o ustalone harmonogramy czasowo-temperaturowe urządzenie steruje klimatyzacją i ogrzewaniem obiektu. Dzięki temu możemy utrzymać optymalną temperaturę pomieszczeń, a także zaoszczędzić energię







• rejestrator temperatury LoggerTemp – pomiar temperatury zapisywany jest na karcie SD (plik .txt) jest też możliwość podglądu historycznego w trybie wygaszacza ekranu;
• cyfrowa ramka zdjęciowa – na karcie MicroSD można zapisać do 100 zdjęć, które będą wyświetlane w trybie wygaszacza ekranu.

Obsługa panelu dotykowego Ropam TPR-4W-P:


• programowanie urządzenia, komunikacja między oprogramowaniem a urządzeniami możliwa jest poprzez port USB (wykorzystując kable komunikacje USB - USB micro) lub WiFi/LAN - aplikacja NeoGSM-IP Manager;
• obsługa urządzenia - program RopamNeo.

Specyfikacja techniczna (TPR-4W-P):



• wyświetlacz LCD: 4.3" TFT LCD, 16,7mln kolorów, 480x272px
• panel dotykowy: pojemnościowy
• sygnalizacja akustyczna: ~80 dB max.
• gniazdo karty SD:
  • obsługa kart micro SD / SDHC (do 8GB, brak w zestawie)
  • plan budynku (tablica sensoryczna)
  • cyfrowa ramka zdjęć (100 zdjęć max.)
  • rejestracja historii temperatury z czujników temp.
• obciążalność wyjścia przekaźnikowego: 1A max. @30VDC/50VAC
• typ wejść TPR-x (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO, rezystancja linii dla danego typu: brak naruszenia/naruszenie hi-Z/~30Ω, ~300Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/k1
• komunikacja systemowa: RS485 (protokół zastrzeżony)
• stopień ochrony: IP20
• zabezpieczenie antysabotażowe obudowy: otwarcie i oderwanie od podłoża
• kolor: biały
• klasa środowiskowa: II
• temperatura pracy: -10 st. C ...+55 st. C
• wilgotność RH: 20...90%, bez kondensacji
• złącza rozłączne AWG: 24-12
• napięcie zasilania: 9V-14VDC (min/max)
• pobór prądu: 100 mA / 140 mA @12V (1.2W/1.7W) min/max.
• wymiary: 122,3 x 88,3 x 17,3 mm
• waga netto: 175g



---

Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120 dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm

W zestawie:


• centrala alarmowa Ropam NeoLTE-IP-PS - 1 szt;
• akcesoria montażowe (kołki, rezystory, przewód do akumulatora);
• antena Ropam AT-GSM-MINI90 - 1 szt;
• obudowa plastikowa Ropam O-R3P - 1 szt;
• zasilacz AC/DC - 1 szt;
• przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4W-P (kolor obudowy: biały) - 1 szt;
• przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700 - 1 szt;
• akumulator bezobsługowy 7Ah 12V - 1 szt;
• instrukcja (wersja PDF do pobrania ze strony producenta).

Centralę programuje się lokalnie (poprzez kabel micro USB - brak w zestawie lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP).
