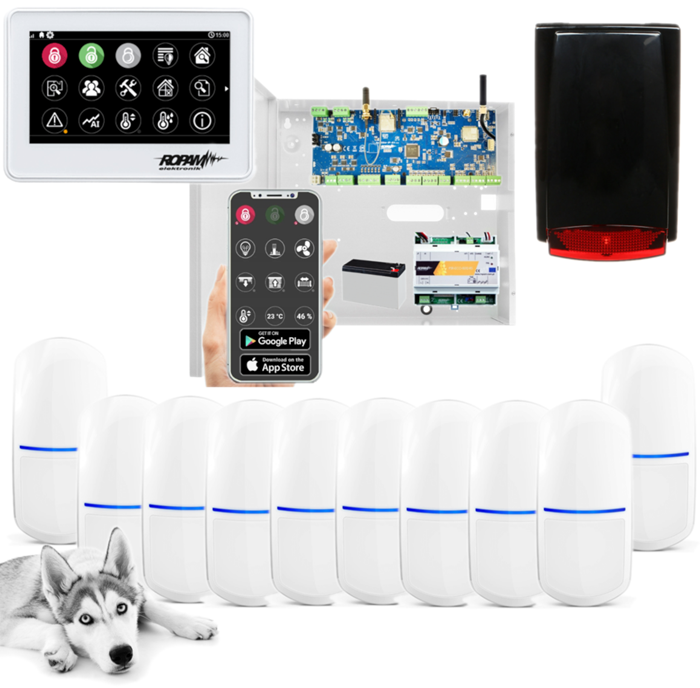

SYSTEM ALARMOWY ROPAM NeoLTE-IP-64-SET TPR-4WS-P 10x SLIM-PIR-PET MR-100R/BLACK 7.2Ah


System alarmowy z serii Ropam przeznaczony jest do realizowania zabezpieczeń i skutecznej sygnalizacji włamania oraz napadu w prywatnych i niewielkich firmach, a także do rozbudowy bardziej zaawansowanych systemów. Jest on najlepszym wyborem wszędzie tam, gdzie najważniejsza jest łatwa obsługa, niezawodność i rozbudowane funkcje komunikacyjne. Centrala posiada wbudowany komunikator GSM i moduł WiFi, dzięki którym uzyskujemy zdalną kontrolę i sterowanie systemem. Urządzenie daje możliwość komunikacji przewodowej oraz bezprzewodowej Aero.

W zestawie:


• 1x centrala alarmowa Ropam NeoLTE-IP-64 wraz z akcesoriami;
• 1x antena WiFi;
• 1x obudowa Ropam O-R4D;
• 1x zasilacz Ropam PSR-ECO-5012-RS;
• 1x antena Ropam AT-GSM-MINI - 1 szt;
• 1x konektor Ropam AT-SMAm-20-SMAf - 1 szt.
• 1x przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4WS-P (kolor obudowy: biały);
• 10x czujka wewnętrzna przewodowa Satel SLIM-PIR-PET (odporność na zwierzęta domowe o wadze do 20kg)
• 1x przewodowy sygnalizator zewnętrzny optyczno - akustyczny MR-100R/BLACK (czarny);
• 1x akumulator bezobsługowy 7Ah 12V.

UWAGA!

Oferowany przez nas zestaw umożliwia podłączenie max. 64 urządzeń (np. czujek ruchu, dymu, gazów, kontaktronów, itd).

Prosimy zwrócić uwagę na to, że centrala alarmowa w standardzie posiada 16 wejść, zatem mogą Państwo podłączyć 15 czujników (16 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspandery EXP-I8-RN (każdy rozbudowuje o kolejne 8 wejść) - do zakupu osobno.

Centrala alarmowa w standardzie posiada także 8 wyjść programowalnych. Można je rozbudować do 40 wyjść poprzez ekspandery wyjść, dodatkowo obsługa do 32 modułów roletowych (magistralowe lub radiowe).

Możliwość sterowania każdym rodzajem oświetlenia zasilanego z sieci 230 VAC (świetlówki, żarówki, lampy LED itd.) za pomocą dodatkowych modułów (dostępnych osobno).

Panel dotykowy posiada dodatkowe 2 wejścia. Aby je wykorzystać należy mieć przewód 6-żyłowy pomiędzy panelem a centralą.

Centrala umożliwia podział obiektu na 4 niezależne strefy z 2 typami czuwania: pełne lub nocne (nocne tzn. śpiąc na piętrze możemy włączyć czuwanie na parterze).

Do płyty głównej można podłączyć do 4 paneli dotykowych (serii TPR-4x/4xS) lub klawiatur dotykowych (TK-4x).

Możliwa jest także obsługa do 8 czujników temperatury i wilgotności (przewodowe, bezprzewodowe - wymagany moduł AP-Aero), jakości powietrza, czujników smogu (PM2.5 i PM10), obsługa 8 termostatów pokojowych (wykorzystanie czujników temperatury).

Zapraszamy na prezentację centrali Ropam:

Możliwości systemu alarmowego

Widgety na pulpicie w aplikacjach mobilnych

RopamBridge, połączenie zdalne


---



Centrala alarmowa Ropam NeoLTE-IP-64 posiada wbudowany komunikator GSM i moduł WiFi, dzięki którym uzyskujemy zdalną kontrolę i sterowanie systemem. Jest to centrala hybrydowa - możliwa jest komunikacja przewodowa oraz bezprzewodowa Ari (wymagany moduł Ari - brak w zestawie). Wyposażona jest w 16-64 wejść programowalnych oraz 8-40 wyjść programowalnych. Umożliwia także obsługę do 32 modułów roletowych.
Kontrola systemu możliwa jest też z poziomu smartfona z zainstalowaną aplikacją RopamNeo (system Android/iOS) - do pobrania w Google Play lub App Store.
Centralę programuje się lokalnie (poprzez kabel micro USB lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP). Urządzenie przeznaczone jest do użytku w domach prywatnych i niewielkich firmach, a także do rozbudowy bardziej zaawansowanych, wyspecjalizowanych systemów.

Cechy produktu (NeoLTE-IP-64):


• 4 niezależne strefy z 2 typami czuwania: pełne lub nocne
• centrala hybrydowa: przewodowa + system bezprzewodowy Ari (do zakupienia osobno)
• użytkownicy: 32 kodów (1 główny +31), 8 numerów telefonów, 8 e-mail
• <16-64 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe
• 8-40 wyjść programowalnych, rozbudowa przez ekspandery wyjść + obsługa do 32 modułów roletowych (magistralowe lub radiowe)
• obsługa do 4 paneli dotykowych (serii TPR-4) lub klawiatur dotykowych (TK-4)
• wbudowany modem LTE - obsługa sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• wbudowany moduł WIFI (w standardzie 802.11 b/g/n, 2.4 GHz, z anteną na obudowę)
• komunikacja IP: WIFI/LAN kanał podstawowy, kanały zapasowe: GPRS/LTE
• opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN (do zakupienia osobno)
• obsługa aplikacji mobilnej: RopamNeo, do nadzoru online oraz zdalnego sterowania
• 4 timery z kalendarzem, do sterowania i automatyki
• 2 magistrale komunikacyjne RopamNET (do podłączenia paneli dotykowych, modułów rozszerzeń)
• 1 magistrala TSR do podłączenia czujników temperatury i wilgotności
• wbudowany LogicProcessor do tworzenia zaawansowanych funkcji logicznych
• programowanie: lokalne przez micro USB lub WIFI/ETH, zdalne przez GPRS/IP lub LTE w zależności od wersji
• obsługa kodów USSD (kontrola kart pre-paid)
• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów
• możliwość aktualizacji oprogramowania poprzez kabel USB lub WiFi
• zasilanie: 12V DC (do zasilania wymagany nadzorowany, inteligentny, zasilacz systemowy: PSR-ECO-5012-RS lub PSR-ECO-2012)

Funkcje automatyki budynkowej:


• obsługa 4 czujników temp. TSR lub temp. i wilgotności RHT - magistrala TSR,
• obsługa 8 czujników temperatury, wilgotności i jakości powietrza - magistrala RopamNET
• obsługa 8 stref grzewczych (funkcja termostatu pokojowego),
• obsługa 4 sterowników rolet EXP-SROL8-RN (do zakupienia osobno),
• obsługa 2 sterowników oświetlenia EXP-LIGHT16-RN (do zakupienia osobno),
• 4 makra (sekwencja) do wywołania z paneli dotykowych lub aplikacji
• kontrola wyjść do sterowania elementami automatyki możliwa poprzez: aplikacje mobilną RopamNeo, SMS, DTMF, CLIP (KeyGSM),
• wejście analogowe AI 0-10V lub 4..20mA do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd,
• integracja z innymi systemami automatyki poprzez protokół ModBus TCP/IP lub MQTT

Powiadomienie / Sterowanie


• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie,
• PUSH powiadomienie do aplikacji mobilnej RopamNeo,
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów bezpośrednio do centrali , podsłuch AMR-1 - do zakupienia osobno),
• E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (SSL/TSL),
• monitoring GPRS: współpraca ze stacją/serwerem Monitoring Software Ropam, ze stacją Kronos NET (sterownik RopamDirect) lub SafeStar szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE,
• wbudowany protokół komunikacyjny SIA-IP,
• możliwość obsługi za pomocą aplikacji mobilnej RopamNeo



LogicProcessor:


• graficzny, blokowy edytor logiki (DiagramEditor)
• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• do 20 niezależnych warunków logicznych, (bloki If...Then...Else)
• do 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych
• kreator logiki lub edytor skryptu (język skryptowy C)

Specyfikacja techniczna (NeoLTE-IP-64):


• modem GSM: Quectel (Quad-Band, GPRS class 10)
• częstotliwość GSM pracy modemu: 850/ 900/ 1800/ 1900 MHz
• typ transmisji danych: SMS, VOICE, GPRS, PUSH
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms.
• wejścia binarne (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO= hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 impedancja linii dla danego typu: brak naruszenia/naruszenie
• wejścia czujników temp. T1-T4 (Data), GND, +VT (3,3V)
• wejście analogowe (programowane): Uin= 0-10V/DC (max.) lub 4-20mA (impedancja Z=30KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu)
• komunikacja systemowa 2 x EIA-485 – magistrala systemowa RopamNET, USB B/microUSB- połączenie z komputerem serwisowym (komunikacja, uaktualnienie)
• obciążalność wyjść sterowanych O1, O2, i zasilających AUX, +KB1, +KB2: In=1,0A (ciągła), Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjść O1, O2, AUX, +KB1, +KB2: Ilim=1,0A÷1,7A, Tj, Tc= 125 °C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• kontrola obciążenia dla wyjść O1, O2: 2kΩ max. impedancja linii
• obciążalność wyjść O3-O8: 700mA @30Vdc
• klasa środowiskowa: II
• temperatura pracy: -10°C.…+55°C
• wilgotność RH: 20%...90%, bez kondensacji
• złącza AWG: 24-12, rozłączne
• napięcie zasilania U = 10V÷14V/DC min/max @ 1,5A min.
• sygnalizacja awarii zasilania DC: U<11V
• pobór prądu przez układy centrali (bez wyjść): 330/150/120mA – max/śr/min, Wifi = 15mA, GSM = -10mA, Eth = 30mA (w stanie podstawowym)
• wymiary: 209 x 87 x 25 [-/+1] [mm]
• waga netto: 155g

Obudowa metalowa Ropam O-R4D posiada solidną, monolityczną konstrukcję oraz zabezpieczenia antysabotażowe sygnalizujące otwarcie i oderwanie obudowy. Jest kompatybilna z:


• zasilaczem: PSR-ECO-2012, PSR-ECO-5012-RS (szyna DIN TH35 - 100mm) lub TRA-30VA/16,5V
• centralami: BasicGSM/-PS 2 (+VSR-2), MultiGSM/-PS 2 (+ VSR-2 + VAR-1*), NeoGSM/-PS (+VSR-2 + RF-4*), OptimaGSM/-PS (+AP-IP +VSR-2/VAR-1* + RF-4*), 17Ah/12V lub 7Ah/12(SLA).

* montaż: kołki samoprzylepne

Specyfikacja techniczna (O-R4D):


• tulejki dystansowe, montowane od wewnątrz obudowy
• wszystkie wkręty i połączenia są wielokrotnego użycia (brak blachowkrętów!)
• zabezpieczenia antysabotażowe (tamper) sygnalizujące otwarcie i oderwanie obudowy
• mikroprzełącznik do przełączania sygnałów cyfrowych, słaboprądowych (a nie 110V/230V, które wymagają przepływu prądu rzędu 0,2A w celu utrzymania prawidłowej rezystancji styku)
• 3 otwory dla konektorów antenowych SMA (pozwalają na montaż anteny AT-GSM-MINI, -MAXI, -WIFI, ISM w złączu, na obudowie)
• zamykanie: skręcana x2
• PCB - montaż na zatrzaskowych tulejkach dystansowych, tulejki montowane od wewnętrznej strony obudowy - łatwa rozbudowa i prace serwisowe
• tamper - specjalny mikroprzełącznik antysabotażowy C/NC ze złączami śrubowymi
• tamper - otwarcie i oderwanie od podłoża, spełnia wymagania normy PN-EN 50131, klasa 2
• zamykanie: skręcana x2
• wykończenie lakierem proszkowych w praktycznym kolorze jasno szarym tzw. "komputerowym".
• materiał: blacha stalowa 1mm, kolor jasnoszary (RAL7035)
• miejsce dla akumulatora: 17Ah/12V lub 7Ah/12(SLA)
• wymiary 325 x 305 x 95 mm / 320 x 300 x 90 mm (wewnętrzne)


Inteligentny, buforowy zasilacz Ropam AC-DC PSR-ECO-5012-RS umożliwia zasilenie systemu NeoGSM-IP(-64), OptimaGSM, NeoGSM oraz NEO. Cechuje go sprawność do 91% oraz najwyższa funkcjonalność i uniwersalność zastosowania w instalacjach słaboprądowych. Łączy w sobie 3 funkcje: zasilacza regulowanego, ładowarki akumulatorów oraz UPS napięcia 12V DC lub 24V DC. Zasilacz przeznaczony jest do montażu w obudowie modułowej DIN 6M oraz dedykowanych obudowach naściennych (z indeksem "D" np. O-R4D).
Zasilacz posiada wiązkę kablową do podłączenia płyty OptimaGSM, NeoGSM-IP(-64), NeoGSM i NEO (zasilacz nie posiada wyjść zasilania na złączach!).

Cechy produktu (PSR-ECO-5012-RS):

1. Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii:


• wysoka sprawność energetyczna, typowo 88% w pełnym zakresie pracy (zakres 88-91%)
• podwyższona separacja galwaniczna PRI/SEC: 3,5kV (inne zasilacze typowo: 1,5kV)
• moc wyjściowa 50W dostępna w pełnym w zakresie warunków II klasy środowiskowej
• moc całkowita 65W, zasilacz zbilansowany prądowo wewnętrznie
• wersje w napięciem wyjściowym 12VDC i 24VDC, zasilacz bezprzerwowego napięcia z niskim poziomem szumów i tętnień
• regulacja napięcia wyjściowego w trybie pracy jako zasilacz DC
• elektroniczne i autonomiczne zabezpieczenia z automatycznym powrotem: przeciążeniowe (OCP), przeciwzwarciowe (SCP), termiczne (OHP), nadnapięciowe (OVP), podnapięciowe (UVP)
• pasywne chłodzenie i niska emisja cieplna
• testowanie 100% zasilaczy pod pełnym obciążeniem nominalnym
• technologia automatycznego montażu SMT oraz THT w ramach dostępnej bazy materiałowej
• wysoka odporność EMC i ESD dla klasy urządzeń przemysłowych a niska emisja jak dla urządzeń domowych
• II klasa ochronności, bez obwodu PE
• obudowa modułowa DIN 6M (ABS, UL94 V-0) oraz dedykowane obudowy naścienne

2. Funkcje i parametry obwodu ładowarki akumulatora:


• ładowanie akumulatora dwufazowe: stało-prądowe i stało-napięciowe
• auto-kompensacja napięcia ładowania z wykorzystaniem czujnika temp.: kompensacja temperaturowa +/- 3,3 [mV/°C/ogniwo] względem temperatury projektowej 20 °C
• elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, podnapięciowe UVP i odwrotną polaryzacją akumulatora (RPP)
• dynamiczny test i diagnostyka akumulatora przy pracy z obciążeniem
• funkcja ochrony przed przeładowaniem uszkodzonego akumulatora: zaawansowany algorytm pomiaru wprowadzonego ładunku, jeżeli Qbat>Qmax a brak trybu stało-napięciowego ładowania to zasilacz wyłączy ładowanie, wystawi status awarii ale pozostawi akumulator jako źródło zasilania awaryjnego.
• obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM): od 5Ah do 24Ah (brak w zestawie)

3. Status pracy zasilacza (nadzór) i komunikacja systemowa:


• konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień 2 lub 3, zasilacz typ A
• mikroprocesorowa diagnostyka i kontrola pracy zasilacza
• pomiar podstawowych parametrów zasilacza: napięcia, prądy, temperatura
• testowanie i kalibracja 100% zasilaczy w procesie produkcji
• wyjścia techniczne do raportowania stanu: stan AC, stan akumulatora oraz pozostałe awarie
• magistrala EIA-485 w wersji protokołu komunikacji: -RN: RopamNET
• nadzór i komunikacja z systemami poprzez magistralę RopamNET
• optyczna sygnalizacja stanu pracy zasilacza z informacją o stanie zasilania i awariach (kody)
• lokalna (zworki) lub zdalna (EIA-485) konfiguracja funkcji zasilacza

Specyfikacja techniczna (PSR-ECO-5012-RS):


• moc wyjściowa zasilacza (wydajność prądowa): 50 W (3A @13,8V)
• moc całkowita zasilacza: 65W
• sprawność energetyczna: 88% - 91%
• sygnalizacja awarii zasilania AC: 0s-16h40min
• sygnalizacja awarii niskiego napięcia DC: Uout <11,0V
• sygnalizacja rozładowanego akumulatora: Uout <9,5V
• obciążalność wyjścia +V, GND: In=3,0A (ciągła), Ipeak=5,0A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjść +V, GND: Ilim=3,0A ~ 5,0A; Tj, Tc= 125°C (stan: ograniczenie prądu zwarciowego lub przeciązenie wyjścia)
• obciążalność wyjść FAIL, FAC, FBAT: 100 mA @ 30V DC max. (brak zabezpieczenia przeciwzwarciowego)
• typ wyjść FAIL, FAC, FBAT: tranzystorowe OC (Open Collector, otwarty kolektor)
• akumulator współpracujący: 12V, 5Ah – 28Ah (VRL/SLA) - brak w zestawie
• zabezpieczenia wyjścia +BAT-: podnapięciowe UVP (Ubat <10,0V +/- 5%), przeciwzwarciowe SCP i odwrotna polaryzacja akumulatora (RPP)
• prąd ładowania akumulatora: Ibat=0,5A lub 1,0A max.
• komunikacja systemowa: EIA-485 (magistrala systemowa, protokół RopamNET)
• napięcie i prąd zasilania: Uin=195V ~ 265V AC, 50 Hz; Irms=0,5A max.; Ipk=2.0A max.
• napięcie wyjściowe zasilacza: Uout=9,0V ~ 15,2V DC; Un=13,8V DC (@20°C; Iout = 0A)
• napięcie tętnienia napięcia DC: 120 mV p-p max.
• parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia: - 3,3 [mV/°C/ogniwo] powyżej temp. projektowej 20°C; +3,3 [mV/°C/ogniwo] poniżej temp. projektowej 20°C
• pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0): 0,785W (Irms=0.015A)
• pobór prądu przez układy zasilacza DC (bez wyjść): 35 mA @12V
• klasa II środowiskowa
• temperatura pracy: -10°C ... +55°C
• wilgotność: 20% ... 90% RH bez kondensacji
• temperatura podczas ładowania akumulatora: 0°C ... +40°C
• temperatura podczas rozładowania akumulatora: -10°C ... +50°C
• parametry wynikają z warunków pracy typowego akumulatora w technologii AGM
• złącza: AWG: 24-12, FASTON 6,3
• obudowa DIN 6M (ABS UL94-VO)
• wymiary: 107 x 89 x 65,6 mm
• waga: 230g (netto)

Antena GSM Ropam AT-GSM-MINI, pionowa, dookólna przeznaczona jest do użytku wewnętrznego. Montaż możliwy jest w złączu SMA i na obudowach systemowych.

Specyfikacja techniczna (AT-GSM-MINI):


• częstotliwość: dual-band, 900/1800 MHz
• złącze SMAm,
• zysk: 2 dBi
• VSWR <1.5
• impedancja: 50 Ω
• polaryzacja: pionowa
• temp. pracy: -20°C ... +60°C
• kolor: czarny
• wymiary: ø 12 x 55 mm

Konektor - przedłużacz antenowy Ropam AT-SMAm-20-SMAf przeznaczony jest do przejścia ze złącza SMAf (z płytki PCB np. BasicGSM 2) na obudowę metalową.

Specyfikacja techniczna (AT-SMAm-20-SMAf):


• przewód RG-174 o dł. 20 cm
• długość: 200 mm
• złącza: wtyk SMA-m i gniazdo SMA-f



---

Panel dotykowy (klawiatura dotykowa) Ropam TPR-4WS-P z ekranem 4,3”, w obudowie natynkowej, białej. Nowoczesna stylistyka, sprawdzona technologia wraz z efektownym kolorowym wyświetlaczem LCD doskonale nadaje się do aranżacji w większości wnętrz i pomieszczeń.
Intuicyjny i przejrzysty interfejs sprawia, że sterowanie systemem alarmowym i automatyka domową jest bardzo proste.
Panel (wyposażony w rozłączne złącza) to nowoczesny element sterowania i kontroli systemu alarmowego, dedykowany do systemu Neo-IP(-64), NeoGSM-IP(-64), OptimaGSM.
Urządzenie przeznaczone jest do montażu na płaskiej powierzchni (nie wymaga puszki instalacyjnej ani podkucia).

Cechy produktu (TPR-4WS-P):


• kolorowy wyświetlacz 4,3” TFT LCD, LED o wysokim kontraście i jasności
• estetyczne wykonanie z plastikową ramką maskująca boki i przód LCD
• rezystancyjny panel dotykowy „TouchPanel”, bez mechanicznych styków, rezystancyjny, obsługa gestów
• interaktywne graficzne menu z piktogramami (ikonami)
• dwa ekrany z możliwością dowolnego umieszczenia piktogramów, wg. wymagań aplikacji lub użytkownika
• wizualizacja i sterowanie automatyką domową
• funkcja termostatu pokojowego (2 niezależne), kalendarz tygodniowy, pięć profili temperatury,, cztery przedziały dzienne, synchronizacja na wybranych panelach i aplikacji mobilnej (IP)
• funkcja losowego układu klawiatury numerycznej
• tekstowe podpowiedzi dla danych funkcji
• pasek dodatkowych informacji o stanie systemu
• sygnalizacja akustyczna
• wygaszacz ekranu z funkcją kalendarza, zegara i aktualnej temperatury
• 2 wejścia alarmowe
• funkcja rejestratora temperatury LoggerTemp: zapis historii temperatury na karcie SD (brak w zestawie), (txt) i/lub podgląd histogramu w trybie wygaszacza ekranu
• magistrala EIA-485 do komunikacji z centralami, protokół RopamNET
• lokalny port USB micro do aktualizacji oprogramowania
• zabezpieczenie antysabotażowe obudowy
• kolor ramki: biały

Najważniejsze funkcje:


• funkcja termostatu pokojowego – w oparciu o ustalone harmonogramy czasowo-temperaturowe urządzenie steruje klimatyzacją i ogrzewaniem obiektu. Dzięki temu możemy utrzymać optymalną temperaturę pomieszczeń, a także zaoszczędzić energię





• rejestrator temperatury LoggerTemp – pomiar temperatury zapisywany jest na karcie SD (plik .txt) jest też możliwość podglądu historycznego w trybie wygaszacza ekranu

Obsługa panelu dotykowego Ropam


• programowanie urządzenia, komunikacja między oprogramowaniem a urządzeniami możliwa jest poprzez port USB (wykorzystując kable komunikacje USB - USB micro) lub WiFi/LAN - aplikacja NeoGSM-IP Manager
• obsługa urządzenia - program RopamNeo.

Specyfikacja techniczna (TPR-4WS-P):


• wyświetlacz LCD: 4.3" TFT LCD, 16,7mln kolorów, 480x272px
• panel dotykowy: rezystancyjny
• sygnalizacja akustyczna: ~80 dB max.
• gniazdo karty SD:
  • obsługa kart micro SD / SDHC (do 8GB, brak w zestawie)
  • plan budynku (tablica sensoryczna)
  • cyfrowa ramka zdjęć (100 zdjęć max.)
  • rejestracja historii temperatury z czujników temp.
• obciążalność wyjścia przekaźnikowego: 1A max. @30VDC/50VAC
• typ wejść TPR-x (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO, rezystancja linii dla danego typu: brak naruszenia/naruszenie hi-Z/~30Ω, ~300Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/k1
• komunikacja systemowa: RS485 (protokół zastrzeżony)
• stopień ochrony: IP20
• zabezpieczenie antysabotażowe obudowy: otwarcie i oderwanie od podłoża
• kolor: biały
• klasa środowiskowa: II
• temperatura pracy: -10 st. C ...+55 st. C
• wilgotność RH: 20...90%, bez kondensacji
• złącza AWG 24-12, rozłączne
• napięcie zasilania: 9V-14VDC (min/max)
• pobór prądu: 100 mA / 140 mA @12V (1.2W/1.7W) min/max.
• wymiary: 122,3 x 88,3 x 17,3 mm
• waga netto: 175g



---



Wewnętrzna, przewodowa czujka ruchu Satel SLIM-PIR-PET wykorzystuje pasywny czujnik podczerwieni - PIR. Cyfrowy algorytm detekcji i cyfrowa kompensacja temperatury zapewniają niezawodną pracę w szerokim zakresie temperatur otoczenia oraz dużą odporność na wystąpienie fałszywych alarmów. Czujka wyposażona jest we wskaźnik LED sygnalizujący rozruch, alarm lub awarię urządzenia (do wyboru 4 kolory).
Dobrym rozwiązaniem jest funkcja nadzoru - czujka zgłasza awarię w sytuacji uszkodzenia układu detekcji ruchu lub spadku napięcia poniżej 9 V (±5%) na czas dłuższy niż 2 sek. Jest to sygnalizowane włączeniem przekaźnika alarmowego oraz świeceniem diody LED. Sygnalizacja awarii trwa przez cały czas jej występowania.
Dzięki nowej, innowacyjnej konstrukcji soczewki uzyskujemy duży obszar detekcji (12m x 13m) i kąt widzenia 90°.
Czujka posiada odporność na zwierzęta domowe o wadze do 20 kg.

Cechy produktu (SLIM-PIR-PET):


• obszar detekcji 12m x 13 m, kąt widzenia: 90 stopni
• detekcja ruchu przy pomocy pasywnego czujnika podczerwieni (PIR)
• regulowana czułość detekcji
• cyfrowy algorytm detekcji ruchu
• cyfrowa kompensacja temperatury
• soczewka szerokokątna zaprojektowana specjalnie dla czujek z serii SLIM
• odporność na ruch zwierząt o wadze do 20 kg
• wbudowane rezystory parametryczne (2EOL: 2x 1,1 kΩ)
• dioda LED sygnalizuje:
  • rozruch – miga na zielono przez około 30 sekund;
  • alarm – świeci przez 2 sekundy (kolor fabryczny: niebieski);
  • awarię – świeci przez cały czas trwania awarii (ten sam kolor świecenia, co w przypadku alarmu).
• wybór koloru świecenia wskaźnika LED (dostępne 4 kolory)
• zdalne włączanie/wyłączanie wskaźnika LED
• nadzór układu detekcji ruchu i napięcia zasilania
• ochrona sabotażowa przed otwarciem obudowy
• zgodność z wymaganiami normy EN 50131 dla Grade 2

Specyfikacja techniczna (SLIM-PIR-PET):


• obszar detekcji: 12 m x 13 m, 90°
• czas sygnalizacji alarmu: 2 s
• czas rozruchu: 30 s
• wykrywalna prędkość ruchu: 0,3...3 m/s
• wyjścia:
  • alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
  • sabotażowe (NC): 100 mA / 30 V DC
• rezystory parametryczne: 2x 1,1 kOhm
• stopień zabezpieczenia wg EN 50131-2-2: Grade 2
• klasa środowiskowa wg EN50130-5: II
• spełniane normy: EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5
• temperatura pracy: -10°C...+55°C
• maksymalna wilgotność: 93% (±3%)
• zalecana wysokość montażu: 2,4 m
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 8 mA (w stanie gotowości), 23 mA (max.)
• wymiary: 62 x 137 x 42 mm
• waga: 100 g



---

Zewnętrzny, przewodowy optyczno-akustyczny sygnalizator MR-100R/BLACK przeznaczony jest do stosowania w systemach sygnalizacji włamania i napadu. Wyposażono go w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 115 dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED.
Urządzenie wyposażono w zabezpieczenie antysabotażowe przed otwarciem i oderwaniem od podłoża. Obudowę wykonano z wysokoudarowego poliwęglanu, więc cechują ją bardzo duża wytrzymałość mechaniczna.
Urządzenie posiada możliwość zamontowana akumulatora 12V o pojemności 1.2Ah / 1,3Ah.
Sygnalizator sygnalizuje poprawną pracę poprzez miganie na przemian skrajnymi diodami.
Urządzenie wymaga zasilania na stałe, wyzwolenie akustyki / optyki (niezależnie) następuje poprzez podanie / zabranie zasilania lub podanie / zabranie masy.

Specyfikacja techniczna (MR-100R/BLACK):


• sygnalizacja optyczna za pomocą diod LED
• wbudowany przetwornik piezoelektryczny
• natężenie dźwięku: max. 115 dB
• zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany)
• kolor: czarny + czerwony
• temperatura pracy: -20°C ...+55°C
• akumulator wewnętrzny: 12 V / 1,2 Ah lub 1,3 Ah (brak w zestawie)
• napięcie zasilania: 13.8V DC (np. z zasilacza/centrali)
• pobór prądu: max. 500 mA
• wymiary: 250 x 150 x 67 mm
• waga: 1,01 kg

Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100 mm
• waga 2,0kg

W zestawie:


• centrala alarmowa Ropam NeoLTE-IP-64 - 1 szt;
• antena WiFi- 1 szt;
• obudowa Ropam O-R4D – 1 szt;
• zasilacz Ropam PSR-ECO-5012-RS – 1 szt;
• antena Ropam AT-GSM-MINI - 1 szt;
• konektor Ropam AT-SMAm-20-SMAf - 1 szt.
• akcesoria (kołki montażowe, rezystory);
• przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4WS-P (kolor obudowy: biały) - 1 szt;
• czujka wewnętrzna przewodowa Satel SLIM-PIR-PET (odporność na zwierzęta domowe o wadze do 20kg) - 10 szt;
• przewodowy sygnalizator zewnętrzny optyczno - akustyczny MR-100R/BLACK (czarny) - 1 szt;
• akumulator bezobsługowy 7Ah 12V - 1 szt;
• instrukcja (wersja PDF do pobrania ze strony producenta).

Czujki sprzedawane są bez uchwytu. Ze względu na funkcję odporności na zwierzęta nie zalecamy montażu jej na uchwycie - może to wpłynąć na skuteczność detekcji.
