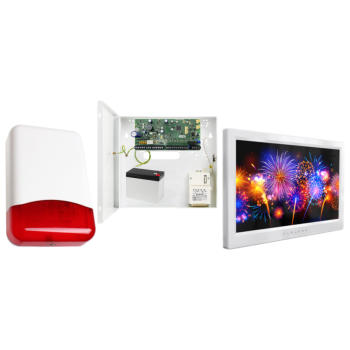

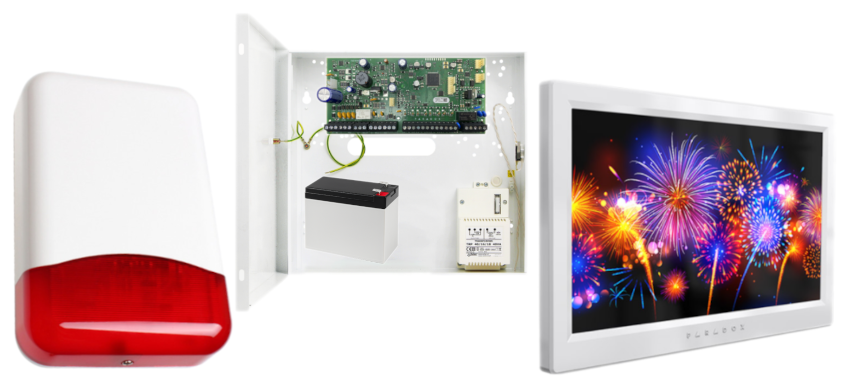

SYSTEM ALARMOWY PARADOX SPECTRA SP6000+ TM70 TI700

W zestawie:


• 1x centrala alarmowa Paradox SP6000+;
• 1x przewodowy, dotykowy manipulator Paradox TM70;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700;
• 1x obudowa natynkowa Pulsar AWO220 z transformatorem TRP 40VA;
• 1x akumulator bezobsługowy 12V 7Ah.

Przewodowy system alarmowy oparty na centrali Paradox SPECTRA SP-6000+ może służyć do realizacji systemów sygnalizacji włamania i napadu w obiektach prywatnych, ale też użyteczności publicznej, bankach, obiektach rządowych itp. Duża odporność na zakłócenia oraz zaawansowane algorytmy zabezpieczające przed sabotażem zapewniają bezpieczeństwo i stabilną pracę.

System Spectra SP może być obsługiwany tradycyjnie za pomocą manipulatorów lub zdalnie, poprzez pilota radiowego, komputer PC, telefon czy tablet. Użytkownik ma do wyboru szereg funkcji ułatwiających korzystanie z systemu i poprawiających komfort obsługi. Magistralowa konstrukcja systemu zapewnia bezproblemową komunikację centrali z modułami, łatwą zmianę konfiguracji oraz rozbudowę systemu. Uzbrajanie, przełączanie pomiędzy trybami uzbrojenia oraz sterowanie wyjściami programowalnymi PGM może odbywać się przy pomocy 1 przycisku, dzięki temu obsługa jest niezwykle prosta i intuicyjna.

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na naszej stronie.

Pod wejścia w centrali podłączamy czujniki ruchu, kontaktrony, czujki dymu, czadu, gazów i itd.
  Centrala umożliwia podział obiektu na 2 partycje, każda z nich umożliwia załączanie czuwania normalnego, obwodowego lub nocnego. Partycją możemy nazwać budynek lub część budynku np. parter i piętro. Czuwanie normalne (pełne) to załączenie / wyłączenie czuwania w całym obiekcie, nocne to np. czujniki na parterze gdy śpimy na piętrze, obwodowe to np. kontaktrony (czujniki zamknięcia / otwarcia okien).
Centralę możemy rozbudować o dodatkowe kontaktrony (czujniki otwarcia okien, drzwi), czujki dymu, czadu, metanu, LPG, gazu usypiającego, a także o dodatkową klawiaturę, piloty do zdalnej obsługi czy powiadomienie na smartfona (GSM) o włamaniu.

Specyfikacja techniczna (SP6000+):


• 8 linii na płycie centrali (16 z włączoną funkcją podwajania - ATZ)
• możliwość rozszerzenia do 32 linii alarmowych za pomocą modułów ZX8, ZX8SP
• 2 partycje
• różne tryby uzbrojenia systemu (normalne, obwodowe, nocne)
• obsługa 32 kodów użytkowników
• wbudowany zasilacz impulsowy 1.5A
• dodatkowy port SERIAL - daje możliwość podłączenia 2 modułów komunikacyjnych (IP oraz PCS) bez konieczności użycia dodatkowego przewodu COMCBL
• szyfrowanie danych na wyjściu SERIAL - do wyjść tych można podłączać tylko urządzenia Paradox
• 4-przewodowa magistrala komunikacyjna
• 4 wyjścia programowalne PGM na płycie centrali (max.100 mA)
• możliwość rozszerzenia do 13 wyjść PGM (możliwość podłączenia jednego modułu PGM4, reszta PGM z modułów ZX8, ZX8SP, RTX3, RX1)
• kompatybilność z modułem powiadamiania GSM: PCS250
• kompatybilność z modułem internetowym: IP150
• kompatybilność z modułem powiadamiania głosowego: VDMP3
• kompatybilność z modułem urządzeń bezprzewodowych: RTX3, RX1
• bufor 256 zdarzeń
• brak dialera telefonicznego
• możliwość powiadamiania na 3 numery stacji monitoringu, 5 nr tel. prywatnych oraz 1 pager
• obsługa funkcji StayD zwiększającej bezpieczeństwo
• kompatybilność z manipulatorami: TM50, K32LX, K37, K32RF, K35, K32LCD+, K32LCD, K32+, K636, K10V, K10H
• możliwość programowania za pomocą komputera używając modułu 307USB
• stopień zabezpieczenia wg EN 50131: Grade 2
• wyjście zasilające (AUX): 12V DC, normalnie 600 mA (wyłączenie bezpiecznikowe przy 1,1A)
• wyjście sygnalizatora BELL: 1A (wyłączenie bezpiecznikowe przy 3A)
• temperatura pracy: 0ºC do 50ºC
• wilgotność: 5% - 90%
• zasilanie: 16.5V AC, 20VA (40VA zalecane), 50-60Hz
• pobór prądu: średnio: 100 mA, max 1.7A
• akumulator: 12V DC, 7Ah minimum
• prąd ładowania akumulatora: 350mA / 850 mA
• wymiary płytki: 19 x 9cm

Obudowa natynkowa Pulsar AWO220 to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-2. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.

AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie).
OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.

Obudowa jest przystosowana do montażu na powierzchni płaskiej w pozycji pionowej.

Specyfikacja techniczna (AWO220):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• miejsce na akumulator: 7Ah/12V
• transformator TRP 20VA/16V/18V, w obudowie PC/ABS
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 250 x 250 x 80+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 255 x 255 mm [+/-2 mm]
• waga netto: 2 kg



Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0 kg



---


Klawiatura (panel) dotykowa Paradox TM70 kompatybilna jest z centralami Spectra SP, Magellan oraz Digiplex EVO. Funkcja wyświetlania planów pięter pozwala na natychmiastową lokalizację naruszonego czujnika. Tryb tablicy synoptycznej umożliwia podgląd stanu wszystkich partycji i linii na jednym ekranie. Uzupełnienie funkcji związanych z systemem alarmowym stanowi możliwość wyświetlania temperatury wewnątrz i na zewnątrz pomieszczenia (konieczny dodatkowy czujnik). W trybie wygaszania ekranu klawiatura może pełnić rolę „ramki na zdjęcia” wyświetlając obrazy nagrane na kartę MicroSD.
Paradox TM70 z powodzeniem zastosować można zarówno w domach jednorodzinnych, jak i firmach czy innych obiektach publicznych. Ponadto urządzenie daje możliwość lokalizacji wszystkich linii alarmowych na piętrach budynku, dzięki obsłudze map w formacie .bmp.

Specyfikacja techniczna (TM70):


• dotykowy, kolorowy wyświetlacz LCD o przekątnej 7” i rozdzielczości 800 x 480 pikseli
• intuicyjne menu ikonowe w języku polskim
• możliwość sterowania 8 wyjściami PGM
• kompatybilność ze wszystkimi centralami Paradox (SP/MG/EVO)
• możliwość wyświetlania lokalizacji czujników na planach obiektu (do 32 planów)
• obsługa karty microSD (wymagana 4 Gb) umożliwiającej wgrywanie planów pieter i zdjęć w formacie .bmp
• tryb pracy cyfrowej ramki do zdjęć
• wbudowany czujnik temperatury
• możliwość podłączenia 1 linii alarmowej lub zewnętrznego czujnika temperatury
• niezależne ustawianie linii gongowych
• obsługa jednej lub wielu partycji
• możliwość szybkiego aktywowania alarmów Panic
• dodatkowa funkcja: planów pięter (SpotOn Locator) i tablicy synoptycznej (One Screen Monitoring) – dostępna na zasadzie płatnej licencji
• dostępne kolory: biały
• zgodność z normą EN 50131-3: Grade 3
• zasilanie: 9...15V DC
• pobór prądu: 250 mA (przy maksymalnej jasności)
• wymiary: 17,7 x 11,4 x 1,5 cm



---

Zewnętrzny, przewodowy, optyczno-akustyczny sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120 dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

  W zestawie:


• centrala Paradox SP6000+ - 1 szt;
• przewodowy, dotykowy manipulator Paradox TM70 – 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700  – 1 szt;
• obudowa natynkowa Pulsar AWO220 z transformatorem TRP 40VA – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

❗ Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem najnowszej wersji BabyWare (V5.5.14, wymagany przewód Paradox 307 USB lub USB/PARADOX - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

❗ Aby system alarmowy wysyłał powiadomienia np. o włamaniu/usterce i/lub móc zdalnie uzbroić/rozbroić alarm należy zakupić moduł GSM i/lub moduł internetowy TCP/IP.

• moduł GSM np. Elmes GSM2000, Spartan, BasicGSM-MAG
• moduł internetowy: Paradox IP150+.
