SYSTEM ALARMOWY GENEVO PRiMA 64 2x LCD WH-WH 18 CZUJEK BOSCH POWIADOMIENIE GSM

System alarmowy z serii Genevo PRiMA przeznaczony jest do realizowania zabezpieczeń i skutecznej sygnalizacji włamania oraz napadu w średniej wielkości i dużych budynkach (w dużych domach, budynkach biurowych i biznesowych, obiektach publicznych). Daje możliwości podziału systemu na niezależne strefy i podłączenia nawet 64 linii dozorowych.
W celu zapewnienia maksymalnego bezpieczeństwa, system PRiMA wyposażony został w funkcje czuwania domowego sygnalizującą próbę wtargnięcia w czasie, gdy na chronionym obwodowo obszarze przebywają osoby. Wbudowany komunikator GSM pozwala na szczegółowe powiadamianie o zdarzeniach i zdalne sterowanie systemem.
W centrali zastosowano technologię LTE READY, która daje możliwość zastosowania modułu LTEBOOSTER (brak w zestawie) w celu włączenia obsługi 4G(LTE). Dzięki temu, PRiMA64 LTE READY może być w pełni funkcjonalna nawet po całkowitym wygaszeniu sieci 2G.

Dzięki aplikacji PRiMAgo! (Android, iOS) z funkcji zdalnego sterowania korzystać można w sposób prosty i intuicyjny. System PRiMA 64 wyposażono także w unikalne funkcje ułatwiające korzystanie z kart Pre-paid. Może też zostać użyty do prostego sterowania, np. otwierania bramy czy podlewania zieleni.

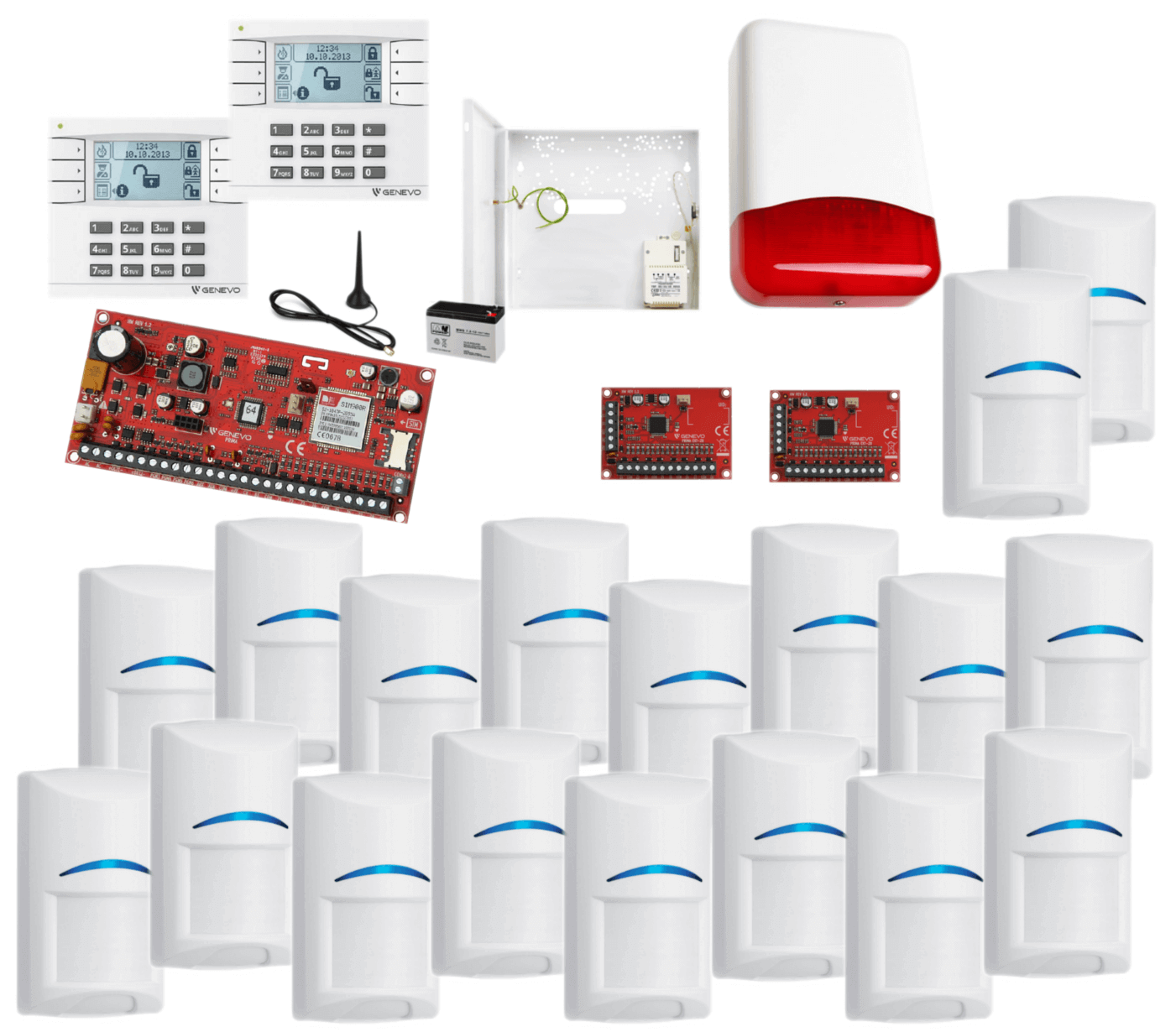

W zestawie:


• 1x płyta główna Genevo Prima 64;
• 2x manipulator przewodowy Genevo Prima LCD WH-WH;
• 1x antena ANT-900/1800;
• 18x wewnętrzna, przewodowa czujka ruchu Bosch Gen2 ISC-BPR2-W12;
• 2x ekspander wejść Genevo PRiMA EXT-Z8;
• 1x zewnętrzny, przewodowy sygnalizator optyczno-akustyczny Yotogi TI700;
• 1x obudowa metalowa, natynkowa obudowa Pulsar AWO220 z transformatorem TRP 40VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---

Centrala alarmowa Genevo PRiMA 64  posiada 64 wejścia (z obsługą konfiguracji NO/NC/EOL/2EOL) oraz 16 wyjść płyty głównej. Wbudowany zasilacz buforowy wyposażony został w zabezpieczenie przeciążeniowe i przecizwarciowe.

Cechy produktu (PRIMA 64):


• 64 wejścia z obsługą konfiguracji NO/NC/EOL/2EOL (8 na płycie głównej, do 7 modułów EXT-Z8: 8 wejść + TMP)
• 16 wyjść (na płycie centrali: 2 wyjścia wysokoprądowe "OUT", 4 wyjścia OC "PGM"), z możliwością rozbudowy za pomocą modułu rozszerzeń EXT-PGM8 (firmware V2)
• 4 pełne, niezależne strefy z możliwością wyodrębnienia podstrefy domowej w każdej ze stref
• bufor 2000 + 250 zdarzeń
• zasilacz impulsowy 13.8V, 2A z zabezpieczeniem przed zwarciem, przeciążeniem
• układ ładowania akumulatora z zabezpieczeniem przed głębokim rozładowaniem akumulatora
• wbudowany komunikator GSM 900/1800 z możliwością użycia LTEBOOSTER dla zgodności z siecią 4G(LTE)
• funkcje komunikacyjne: Monitoring (ContactID/SMS/GPRS Kronos), powiadamianie (SMS, audio), zdalne sterowanie, programowanie GPRS
• 31 użytkowników + kod administratora i instalatora
• 8 timerów z programem tygodniowym
• funkcje logiczne AND/OR, sterowanie wyjść przez naruszenia czujek
• programowanie za pomocą manipulatorów lub aplikacji PRiMAtool (lokalne, zdalne - GPRS)
• możliwość zdalnej diagnostyki systemu przez GPRS
• obsługa manipulatorów LCD z graficznym interfejsem użytkownika (do 8 niezależnych manipulatorów)
• zgodność z wymaganiami EN50131 dla urządzeń Stopnia 2 (Grade 2)

Specyfikacja techniczna (PRIMA 64):


• wejścia system / płyty głównej: 64 / 8 (NO/NC/EOL/2EOL-NO/2EOL-NC)
• wyjścia płyty głównej: 16 / 6 (2xOUT, 4xPGM)
• strefy, podstrefy: 4 strefy, 2 podstrefy w kazdej strefie
• ilość użytkowników: 32
• komunikator: GSM/GPRS (dwuzakresowy 900/1800MHz)
• wydajność zasilacza (całkowita): 2A
• prąd ładowania akumulatora: 600 mA
• ilość manipulatorów maks.: 8
• ilość modułów wejść maks.: 7
• pojemność pamięci zdarzeń: 2000 + 250
• zasilanie płyty głównej: 16-20 V AC, min. 40 VA
• temperatura pracy: -10°C …+55°C
• klasa środowiskowa: II - praca wewnątrz budynku
• wymiary płyty głównej: 150 x 68 mm

Manipulator Genevo PRiMA LCD WH-WH odpowiada za komunikacje pomiędzy systemem alarmowym GENEVO PRIMA i jego użytkownikami. Wykorzystuje w pełni graficzny interfejs użytkownika, dzięki któremu obsługa systemów GENEVO PRiMA jest intuicyjna i prosta. Duży, podświetlany ekran o wysokim kontraście ułatwia odczytanie informacji prezentowanych przez system, a klawisze pozwalają wygodnie korzystać ze wszystkich funkcji central alarmowych z rodziny PRiMA.

Cechy produktu (PRiMA LCD WH-WH):


• graficzny interfejs użytkownika ułatwiający codzienną obsługę systemu
• duży, podświetlany ekran ułatwiający obsługę nawet w ciemnych pomieszczeniach
• podświetlana klawiatura numeryczna z dużymi, czytelnymi przyciskami
• ikony przedstawiające w prosty sposób najważniejsze informacje w systemie
• wskaźnik LED pokazujący ogólny stan systemu
• intuicyjny interfejs użytkownika ułatwiający zarówno codzienną obsługę, jak też korzystanie z rzadziej używanych funkcji
• sygnalizacja dźwiękowa najistotniejszych zdarzeń w systemie z regulacją głośności
• klawisze szybkiego dostępu: wezwanie pomocy, szybkie włączanie czuwania
• kompatybilność z centralami PRiMA64

Specyfikacja techniczna (PRiMA LCD WH-WH):


• stopień zabezpieczenia wg EN50131-1: stopień 2
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC
• pobór prądu: 35 (w stanie gotowości), 50 (max.)
• wymiary: 120 x 110 x 28 mm
• waga: 165 g

Antena GSM z magnetyczną podstawą, zysk 2.2dBi, kabel 2.5m

Cechy produktu (ANT-900/1800):


• częstotliwość: dual-band , 900/1800 MHz
• montaż: podstawa magnetyczna
• złącze: SMAm, kabel RG174-2,5 m
• zysk: 2,2dBi max.
• VSWR: <2.0
• impedancja: 50 Ω
• polaryzacja: pionowa, dookólna


Wewnętrzna, przewodowa czujka ruchu PIR Bosch Gen2 ISC-BPR2-W12 wykorzystuje 2 soczewki Fresnela zapewniające ostry obraz w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów. Soczewki te charakteryzują się wysoką gęstością (77 stref) w układzie 7-warstwowym, a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie 3 dodatkowych stref kontrolowanych. Udoskonalone parametry monitorowania strefy bezpośrednio pod urządzeniem oraz obszaru monitorowania rzędu 12 m x 12 m pozwoliły na uzyskanie zasięgu na całej powierzchni.
Dodatkową zaletą czujnika jest usytuowana w tylnej części obudowy poziomica pozwalająca na precyzyjne ustawienie czujnika. Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu. Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.
Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej z osłoną ochronną zapobiegającą uszkodzeniom w trakcie montażu. Dzięki temu na działanie czujki nie mają wpływu również cyrkulacja powietrza i owady. Czujka samodzielnie dostosowuje swoją czułość, dzięki czemu może identyfikować intruzów przy praktycznie dowolnych temperaturach.
Czujka nie posiada opcji odporności na zwierzęta domowe.

Cechy produktu (ISC-BPR2-W12):


• dynamiczna kompensacja temperaturowa - znakomita skuteczność wykrywania w dowolnych warunkach
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• analiza pierwszego kroku (FSP)
• funkcje testowe
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji - skrócony czas instalacji i ;mniejsza ilość fałszywych alarmów
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• mikroprocesorowe przetwarzanie sygnału

Specyfikacja techniczna (ISC-BPR2-W12):



• rodzaj optyki: Fresnel
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm


Moduł Genevo PRiMA EXT-Z8 pozwala rozszerzyć możliwości systemów PRiMA o dodatkowe 8 programowalnych wejść oraz dedykowane wejście nadzorujące obwód sabotażowy. Wyposażony jest również w złącze zasilania czujek z własnym zabezpieczeniem przeciwzwarciowym.

Specyfikacja techniczna:


• obciążalność prądowa wyjścia AUX: 150 mA
• stopień zabezpieczenia wg EN50131-1: 2
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10 st. C ... +55 st. C
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC
• pobór prądu: 40 mA (w stanie gotowości), 45 mA (max.)
• wymiary: 80 x 57 x 15 mm
• waga: 32 g


Przewodowy zewnętrzny sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg


Obudowa Pulsar AWO220 to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-2. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.


• AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie).
• OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.

Obudowa jest przystosowana do montażu na powierzchni płaskiej w pozycji pionowej.

Cechy produktu (AWO220):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna (AWO220):


• miejsce na akumulator: 17Ah/12V
• transformator TRP 40VA/16V/18V
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 320 x 305 x 90+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 325 x 310 mm [+/-2 mm]
• waga netto: 3 kg


Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0kg

W zestawie:


• płyta główna Genevo Prima 64 - 1 szt;
• manipulator Genevo Prima LCD WH-WH - 2 szt;
• antena ANT-900/1800 - 1 szt;
• wewnętrzna, przewodowa czujka ruchu Bosch Gen2 ISC-BPR2-W12 - 18 szt;
• ekspander wejść Genevo PRiMA EXT-Z8 - 2 szt;
• zewnętrzny, przewodowy sygnalizator optyczno-akustyczny Yotogi TI700 - 1 szt;
• obudowa metalowa, natynkowa obudowa Pulsar AWO220 z transformatorem TRP 40VA - 1 szt;
• akumulator bezobsługowy 12V 7Ah - 1 szt;
• instrukcja (wersja PDF do pobrania ze strony producenta).

* Centralę alarmową można zaprogramować za pomocą klawiatury lub kabla do programowania Genevo CUSB-PIN3 (brak w zestawie), Satel USB-RS (brak w zestawie) lub DB9FC/RJ-KPL (brak w zestawie).

** Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), a także dedykowane B335 (ścienny) i B338 (sufitowy).
