SYSTEM ALARMOWY GENEVO GSM-8 2 CZUJKI BINGO POWIADOMIENIE GSM

System alarmowy oparty na module Genevo GSM-8 przeznaczony jest do realizowania funkcji powiadamiania, monitoringu i zdalnego sterowania w systemach sygnalizacji włamania i napadu w małych i średniej wielkości budynkach (w domach, mieszkaniach, punktach handlowych i usługowych). Wbudowany komunikator GSM pozwala na szczegółowe powiadamianie o zdarzeniach i zdalne sterowanie systemem.

Dzięki aplikacji PRiMAgo! (Android, iOS) z funkcji zdalnego sterowania korzystać można w sposób prosty i intuicyjny.

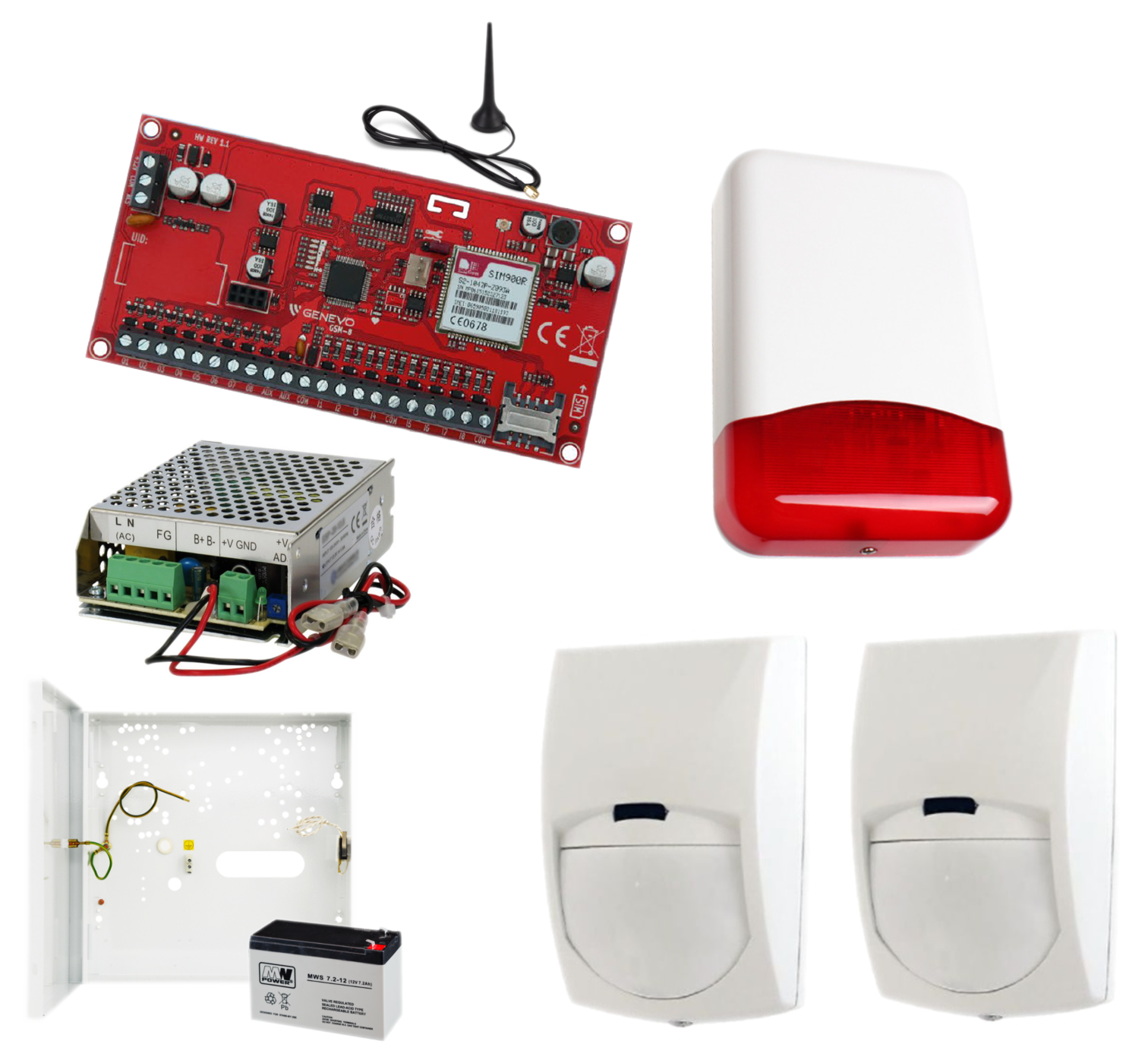

W zestawie:


• 1x moduł komunikacyjny Genevo GSM-8;
• 1x antena ANT-900/1800;
• 2x wewnętrzna, przewodowa czujka ruchu BINGO (odporna na zwierzęta do 25 kg);
• 1x zewnętrzny, przewodowy sygnalizator optyczno-akustyczny Yotogi TI700;
• 1x obudowa natynkowa obudowa Pulsar AWO000PU;
• 1x zasilacz buforowy MC-20-13,8 20W 1,5A 11,5 ... 14,8VDC
• 1x akumulator bezobsługowy 12V 7Ah.



---

Genevo GSM-8 jest urządzeniem realizującym funkcje powiadamiania, monitoringu oraz zdalnego sterowania z użyciem sieci GSM. Przeznaczony jest do stosowania w systemach sygnalizacji włamania i napadu. Pozwala na realizowanie funkcji powiadamiania (SMS oraz powiadamiania Audio), prowadzenie monitoringu do stacji monitorującej oraz zdalne sterowanie systemem za pomocą SMS i bezpłatnej aplikacji na system Android (PRiMAgo!).

Cechy produktu (GSM-8):


• 8 programowalnych wejść z obsługą konfiguracji NO/NC
• 8 programowalnych wyjść (niskoprądowe wyjścia typu OC)
• nieulotny bufor 250 zdarzeń
• nadzorowane wyjście zasilające
• funkcje komunikacyjne: Monitoring (ContactID/SMS), powiadamianie (SMS, audio), zdalne sterowanie
• możliwość sterowania systemem alarmowym za pomocą darmowej aplikacji Android PRiMAgo!
• programowanie za pomocą aplikacji PRiMAtool
• złącze do programowania za pomocą komputera w standardzie RS-TTL (PIN3)
• optyczny wskaźnik poziomu sygnału GSM
• funkcja aktualizacji oprogramowania, bez konieczności demontażu modułu

Specyfikacja techniczna (GSM-8):


• wejścia modułu komunikatora: 8 (NO/NC)
• wyjścia modułu komunikatora: 8 (8xPGM)
• komunikator: GSM/GPRS (dwuzakresowy 900/1800MHz)
• typ złącza SIM: standardowe
• pojemność bufora zdarzeń: 250
• temperatura pracy: -10°C …+55°C
• klasa środowiskowa: II - praca wewnątrz budynku
• zasilanie modułu komunikatora: 12V DC, 500 mA
• wymiary: 139 x 68 mm

Antena GSM z magnetyczną podstawą, zysk 2.2dBi, kabel 2.5m

Cechy produktu (ANT-900/1800):


• częstotliwość: dual-band , 900/1800 MHz
• montaż: podstawa magnetyczna
• złącze: SMAm, kabel RG174-2,5 m
• zysk: 2,2dBi max.
• VSWR: <2.0
• impedancja: 50 Ω
• polaryzacja: pionowa, dookólna


Wewnętrzna czujka ruchu BINGO posiada specjalnie zaprojektowaną soczewkę i poczwórny (QUAD) element PIR. Została zbudowana w oparciu o dedykowany układ elektroniczny (ASIC), który minimalizuje do minimum możliwość powstawania fałszywych alarmów powodowanych przez zwierzęta o wadze do 25 kg. Detektor oferuje wyjątkową odporność na widzialne światło. Posiada regulację czułości detekcji oraz styk sabotażowy, chroniący przed nieautoryzowanym otwarciem obudowy.

Cechy produktu (BINGO):


• technologia “Quad”
• dedykowany układ elektroniczny (ASIC)
• odporność na zwierzęta do 25 kg, wybór wagi zwierzęcia (15kg lub 25)
• szerokokątne soczewki dalekiego zasięgu 18m
• kompensacja temperatury
• regulowana szerokość impulsów i czułość
• odporność na zakłócenia
• dowolna wysokość instalowania (1.8~2.4m)
• włączanie/wyłączanie sygnalizacji – DIODA LED
• wybór ilości impulsów (1, 2 lub 3)
• dodatkowe złącze EOL
• tamper

Specyfikacja techniczna BINGO :


• metoda detekcji: Quad (4 elementy) PIR
• zasięg detekcji: 18 m (regulowany)
• szerokość impulsu: regulowana
• czas trwania alarmu: 2 sek.
• wyjście alarmowe: NC 28V DC 0.1A z rezystorem, 10 Ohm w linii
• uruchamianie: 60 sek. (±5 sek)
• odporność RFI: 30V/m 10 – 1000 MHz
• odporność EMI: 50,000V elektryczne interferencje od wyładowań
• montaż: sufitowy lub ścienny
• zalecana wysokość montażu: 1.8 - 2.4 m
• temperatura pracy: -20 st. C ... +50 st. C
• temperatura przechowywania: -30 st. C ... +70 st. C
• dopuszczalna wilgotność: 95% bez kondensacji
• napięcie zasilające: 8.2-16V DC
• pobór prądu (±5%): 8 mA (czuwanie) 10 mA (aktywny z diodą LED) 6 mA (aktywny bez diody LED)
• wymiary: 90,5 x 61 x 37,5 mm


Zasilacz buforowy MC-20-13,8 20W 1,5A 11,5 ... 14,8V DC przeznaczony jest do zasilania systemów automatyki przemysłowej, urządzeń sygnalizacji alarmowej oraz innych urządzeń wymagających podtrzymania napięcia przy zaniku zasilania w sieci elektroenergetycznej.

Specyfikacja techniczna:


• sprawność: 80%
• nominalne napięcie wyjściowe: 13,8V DC
• zakres regulacji napięcia wyjściowego: 11,5 ... 14,8V DC
• maksymalny prąd wyjściowy: 1,5A
• moc zasilacza: 20W
• zabezpieczenie przeciążeniowe i zwarciowe
• sygnalizacja świetlna obecności napięcia wyjściowego
• napięcie zasilania: 195 ... 253V AC 47 ... 63Hz
• temperatura pracy: 0 ... +40 st.C
• wymiary zewnętrzne (D x S x W): 105 x 80 x 37mm
• waga: 0,3kg

 * Aby akumulator został w pełni naładowany napięcie na wyjściu zasilacza należy ustawić na 13,8V.
Przewodowy zewnętrzny sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg


Obudowa Pulsar AWO000PU to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Do obudowy można zamontować transformator typu: TRP20, TRP40, TRZ20, TRZ40, EI20, EI40.

Cechy produktu (AWO000PU):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, bez transformatora, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna (AWO000PU):


• miejsce na akumulator: 7Ah/12V
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• wymiary zewnętrzne obudowy: 250 x 250 x 80+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 255 x 255 mm [+/-2 mm]
• waga netto: 1,35 kg


Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0kg

W zestawie:


• moduł komunikacyjny Genevo GSM-8 - 1 szt;
• antena ANT-900/1800 - 1 szt;
• wewnętrzna, przewodowa czujka ruchu BINGO (odporna na zwierzęta do 25 kg) - 2 szt;
• zewnętrzny, przewodowy sygnalizator optyczno-akustyczny Yotogi TI700 - 1 szt;
• zasilacz buforowy MC-20-13,8 20W 1,5A 11,5 ... 14,8VDC - 1 szt;
• obudowa natynkowa obudowa Pulsar AWO000PU - 1 szt;
• akumulator bezobsługowy 12V 7Ah - 1 szt;
• instrukcja (wersja PDF do pobrania ze strony producenta).

*  Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), dedykowany P2/VID-BRK (ścienno-sufitowy).
