Produkt archiwalny

6-portowy Switch PoE z zasilaczem buforowym Pulsar S64-BR służy do bezprzerwowego zasilania 4 kamer IP (zasilanie 52VDC) i i bezprzerwowego zasilania rejestratora (zasilanie 12 V DC). Switch na portach od 1 do 4 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE/PoE+. Porty UPLINK służą do podłączenia kolejnego urządzenia sieciowego (np. rejestratora).
Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED: dioda czerwona oznacza zasilanie napięciem 230VAC, dioda zielona - obecność napięcia DC.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Orientacyjny czas podtrzymania podano z założeniem pełnego obsadzenia portów wyjściowych z użyciem typowych urządzeń i akumulatora o pojemności 17Ah (brak w zestawie).

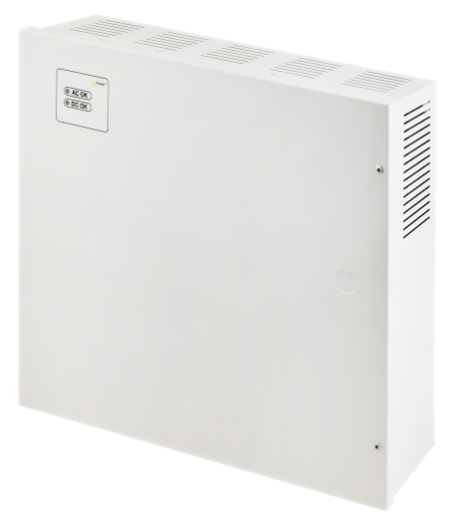

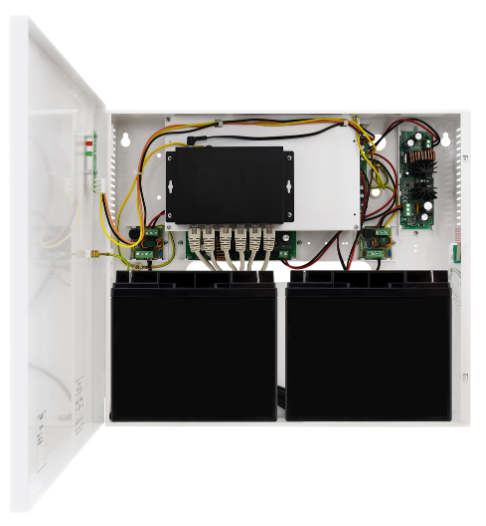

Switch umieszczony został w obudowie metalowej w kolorze białym, posiadającej miejsce na 2 akumulatory 17Ah/12V (brak w zestawie). Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki). Posiada także zabezpieczenie przeciwzwarciowe, przeciążeniowe i przed nadmiernym rozładowaniem UVP.
Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzania oddzielnego kabla zasilającego do każdego urządzania. Oprócz kamer, możemy też zasilać urządzenia sieciowe, które korzystają z tej technologii (np. telefon IP, access point, router).

Cechy produktu:

  • ilość portów: 6 portów (4xPoE + 2xUPLINK)
  • zasilanie PoE: 4 porty 10/100 Mb/s IEEE 802.3af/at, 52VDC / 30W/port (PoE+)
  • port UPLINK: 2 porty 10/100Mb/s – do podłączenia rejestratora / switcha / komputera
  • wyjście zasilające rejestrator: 5A/12VDC
  • obsługiwane protokoły i standardy: IEEE802.3, 802.3u, 802.3x, CSMA/CD, TCP/IP
  • 30W/port - maksymalna moc pojedynczego portu PoE
  • 48W – maksymalny pobór mocy przez podłączone porty PoE
  • gniazda portów: RJ45
  • prąd ładowania akumulatora: 0,5A
  • miejsce na akumulator: 2x 17Ah/12V (brak w zestawie)
  • orientacyjny czas podtrzymania: 6h
  • zabezpieczenie:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia:
    • akumulatora przed nadmiernym rozładowaniem UVP:
    • antysabotażowe - TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza):
  • obudowa natynkowa, zamykanie – skręcana wkręt walcowy x2 (możliwość montażu zamka)
  • dystans 8 mm od podłoża montażowego w celu wprowadzenia okablowania
  • obsługa funkcji auto-learning i auto-aging adresów MAC (tablica wielkości 1K)
  • bezprzerwowe zasilanie dla 4 kamer IP (52VDC)
  • bezprzerwowe zasilanie rejestratora (12VDC)

Schemat blokowy:

alt


Specyfikacja techniczna:

  • moc: 122W
  • porty: 6 portów 10/100Mb/s (4 x PoE + 2 x UP LINK) z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX)
  • zasilanie PoE: IEEE 802.3af/at (porty 1÷4), 52V DC / 30W na każdy port * wykorzystywane pary 1/2 (+), 3/6 (-)
  • protokoły, standardy: IEEE802.3, 802.3u, 802.3x CSMA/CD, TCP/IP
  • prąd wyjściowy na portach PoE (RJ45): 4x 0,6A ΣI=1A (max.)
  • napięcie wyjściowe na portach PoE (RJ45): 52V DC
  • prąd wyjściowy - rejestratror: 5A
  • napięcie wyjściowe - rejestrator: 12VDC
  • napięcie tętnień na wyjściu do rejestratora: 150 mV
  • zabezpieczenie przed zwarciem SCP i przeciążeniem OLP: 105% ÷ 150% mocy zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenia obwodu wyjściowego DC)
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik topikowy
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<19V (± 5%) – odłączenie zacisku akumulatora
  • zabezpieczenie antysabotażowe - TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza): microswitch, styki NC (obudowa zamknięta), 0,5A@50V DC (max.)
  • pobór prądu przez układy zasilacza: 150 mA/27,6VDC
  • prąd ładowania akumulatora: 0,5A max. /2x17Ah (+/-5%)
  • orientacyjny czas podtrzymania: 6h
  • przepustowość: 1,6Gbps
  • metoda transmisji: Store-and-Forward
  • optyczna sygnalizacja pracy: zasilanie switch'a, Link/Act, PoE status
  • obudowa: blacha stalowa, DC01 1,0mm kolor biały RAL 9003
  • zamykanie: wkręt walcowy x2 (z czoła), możliwość montażu zamka
  • stopień ochrony: IP20
  • wytrzymałość elektryczna izolacji:
    • pomiędzy obwodem wejściowym (sieciowym) a obwodami wyjściowymi zasilacza (I/P-O/P): 3000 V/AC min.
    • pomiędzy obwodem wejściowym a obwodem ochronnym PE (I/P-FG): 1500 V/AC min.
    • pomiędzy obwodem wyjściowym a obwodem ochronnym PE (O/P-FG): 500 V/AC min
  • rezystancja izolacji - pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • złącza:
    • zasilanie kamer: gniazda RJ45
    • zasilanie rejestratora: wtyk DC2,1/5,5
    • wyjścia: Φ 0,63-2,50 (AWG 22-10)
    • wyjścia akumulatora BAT: 6,3F-2,5
    • wyjście TAMPER: przewody
  • temperatura pracy: -10°C ÷ 40°C
  • wilgotność względna: 20% - 90%, bez kondensacji
  • zasilanie: ~200-240 V; 50 Hz
  • pobór prądu: 1.4A
  • wymiary: 397 x 350 x 92+8 mm
  • wymiary miejsca na akumulator: 370 x 180 x 80 mm
  • waga netto: 4,8 kg

W zestawie:

  • switch PoE w metalowej obudowie Pulsar S64-BR – 1 szt;
  • zasilacz buforowy 27,6V (pracujący z 2 akumulatorami 17Ah / 12V; brak w zestawie) - 1 szt;
  • przetwornica DC/DC52115 (podbijająca napięcie do wartości 52VDC - zasilanie switcha PoE) - 1 szt;
  • przetwornica DC/DC50SD (obniżająca napięcie do wartości 12VDC - zasilanie rejestratora) - 1 szt;
  • instrukcja.
