Strona główna » PRODUKTY ARCHIWALNE » SWITCH PoE 10-PORTOWY DO SZAF RACK 19" PULSAR RSGUPS108R
alt
SWITCH PoE 10-PORTOWY DO SZAF RACK 19" PULSAR RSGUPS108RSWITCH PoE 10-PORTOWY DO SZAF RACK 19
SWITCH PoE 10-PORTOWY DO SZAF RACK 19" PULSAR RSGUPS108R
SWITCH PoE 10-PORTOWY DO SZAF RACK 19

SWITCH PoE 10-PORTOWY DO SZAF RACK 19" PULSAR RSGUPS108R

Pulsar

Dostępność: Dostępność 24h.

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 13204

Kod EAN: 5902135313633

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 2 563,57 zł

Cena netto: 2 084,20 zł

Cena katalogowa: 3 015,96 zł

Oszczędzasz: 452,39 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
10-portowy Switch PoE Pulsar RSGUPS108R przeznaczony jest do bezprzerwowego zasilania max. 8 kamer IP (52VDC) i rejestratora (12VDC). Switch na portach od 1 do 8 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE/PoE+. Porty UPLINK służą do podłączenia kolejnych urządzeń sieciowych poprzez złącze RJ45.

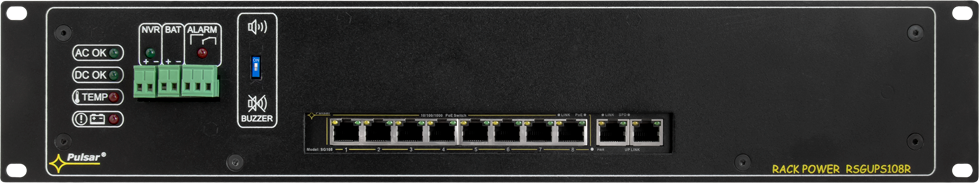

Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED. Switch został wyposażony w wyjście awarii zbiorczej ALARM. W przypadku wystąpienia awarii załączana jest dioda LED, następuje przełączenie styków przekaźnika oraz załączana jest sygnalizacja dźwiękowa.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Orientacyjny czas podtrzymania (5h 30 min) podano z założeniem pełnego obsadzenia portów wyjściowych z użyciem typowych urządzeń i akumulatorów o pojemności 28Ah (brak w zestawie).
Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzania oddzielnego kabla zasilającego do każdego urządzania. Oprócz kamer, możemy też zasilać urządzenia sieciowe, które korzystają z tej technologii (np. telefon IP, access point, router).

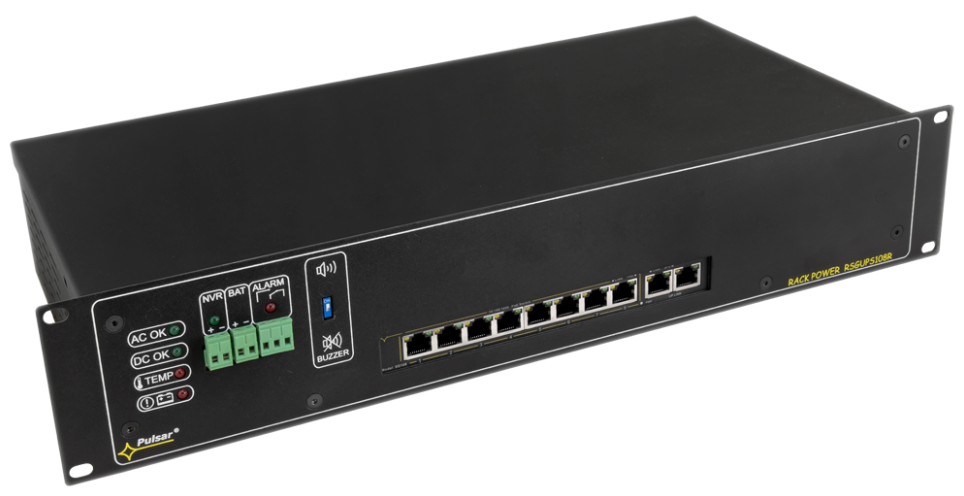

Switch zamontowany jest w metalowej obudowie RACK 19”.

Cechy produktu:

  • ilość portów: 10 portów (8xPoE + 2xUPLINK)
  • zasilanie PoE: 8 portów 10/100/1000 Mb/s – IEEE 802.3af/at, 52VDC / 30W/port (PoE+)
  • port UPLINK: 2 porty 10/100/1000 Mb/s – do podłączenia rejestratora / switcha / komputera
  • 30W/port – maksymalna moc pojedynczego portu PoE
  • 120W – maksymalna sumaryczna moc dla wszystkich portów PoE
  • gniazda portów: RJ45
  • wyjście zasilające rejestrator: 4A/12VDC
  • prąd ładowania akumulatora: 1A (2x Akumulator 12VDC)
  • obudowa metalowa RACK 19″ 2U (kolor czarny RAL 9005)
  • akumulator: 2x7Ah / 2x17Ah / 2x28Ah (brak w zestawie)
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • orientacyjny czas podtrzymania: 5h 30min
  • wyjście techniczne ALARM przekaźnik C/NO/NC
  • chłodzenie wymuszone – wbudowany wentylator
  • obsługa funkcji auto-learning i auto-aging adresów MAC (tablica wielkości 1K)
  • kontrola obecności napięcia na wyjściu NVR
  • sygnalizacja akustyczna awarii
  • sygnalizacja optyczna LED: AC, DC, TEMP, LoB, ALARM, NVR
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przepięciowe
    • przeciążeniowe OLP
  • wyjście techniczne awarii zbiorczej ALARM – przekaźnikowe, wyzwalane przez:
    • zanik sieci 230V AC
    • niskie napięcie akumulatora (70°C)
    • zbyt wysoką temperaturę zasilacza (>70°C)
    • uszkodzenie zasilacza
    • brak napięcia na wyjściu zasilania rejestratora
  • bezprzerwowe zasilanie 52V DC dla 8 kamer IP
  • bezprzerwowe zasilanie 12V DC rejestratora

Schemat blokowy:

alt

Specyfikacja techniczna:

alt
  • moc: 196W
  • porty: 10 portów 10/100/1000Mb/s (8x PoE + 2x UP LINK) z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX
  • zasilanie PoE: IEEE802.3af/at (porty 1÷8), 52VDC / 30W na każdy port
  • protokoły, standardy: IEEE802.3, 802.3u, 802.3x CSMA/CD, TCP/IP
  • szybkość przekierowań:
    • 10BASE-T: 14880pps/port
    • 100BASE-TX: 148800pps/port
  • przepustowość: 1.6Gbps
  • metoda transmisji: Store-and-Forward
  • napięcie wyjściowe na portach PoE: 52V DC – utrzymywane niezależnie od stanu naładowania akumulatora
  • napięcie na wyjściu NVR – zasilanie rejestratora: 12V DC – utrzymywane niezależnie od stanu naładowania akumulatora
  • prąd wyjściowy na portach PoE: 8x 0,6A Ʃ=2,3A (max.)
  • prąd wyjściowy rejestratora – NVR: 4A
  • napięcie tętnienia – wyjście rejestratora NVR: 150 mV p-p max.
  • prąd ładowania akumulatora (akumulatory 2x7Ah / 2x17Ah / 2x28Ah, podłączone szeregowo): 1A max. (+/-5%)
  • orientacyjny czas podtrzymania: 5h 30 min
  • zabezpieczenie przed zwarciem SCP i przeciążeniem OLP: 105% ÷ 150% mocy zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenia obwodu wyjściowego DC)
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik topikowy
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<19V (+/-5%) – odłączenie zacisku akumulatora
  • pobór prądu przez układy zasilacza: 300mA/27,6V
  • optyczna sygnalizacja pracy:
    • zasilanie switch'a, Link/Act, PoE status;
    • diody LED: AC, DC, TEMP, LoB, ALARM, LINK, PoE
  • akustyczna sygnalizacja pracy: sygnalizator piezoelektryczny ~75dB/0,3m
  • wyjście techniczne awarii zbiorczej ALARM: typu przekaźnikowego: 1A@ 30VDC/50VAC
  • bezpiecznik FMAINS w obwodzie zasilania 230V: T 6.3A
  • obudowa: blacha stalowa RAL 9005, czarny
  • mocowanie: czteropunktowe doczołowe do profili RACK - w komplecie 4 śruby M6 + koszyki
  • wytrzymałość elektryczna izolacji:
    • pomiędzy obwodem wejściowym (sieciowym) a obwodami wyjściowymi zasilacza (I/P-O/P): 3000 V/AC min.
    • pomiędzy obwodem wejściowym a obwodem ochronnym PE (I/P-FG): 1500 V/AC min.
    • pomiędzy obwodem wyjściowym a obwodem ochronnym PE (O/P-FG): 500 V/AC min.
  • rezystancja izolacji - pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP20
  • złącze:
    • wejście 230V AC: gniazdo IEC C14 z bezpiecznikiem, kabel zasilający 2m (na wyposażeniu)
    • wyjście techniczne ALARM: Φ0,5-2,1 (AWG 24-12) 0,5-1,5mm2
    • wyjście zasilania rejestratora NVR: Φ0,5-2,1 (AWG 24-12) 0,5-1,5mm2 , kabel zasilający 2m zakończony wtykiem DC 5,5/2,1 (na wyposażeniu)
    • wyjścia kamer PoE: gniazda RJ45 8P8C
    • wyjście danych rejestratora UPLINK: gniazdo RJ45 8P8C
    • wyjście akumulatora BAT: 6,3F-2,5
  • temperatura pracy: -10°C ÷ 45°C
  • wilgotność względna: 20% - 90%, bez kondensacji
  • zasilanie: 230V AC (-15%/+10%) 50Hz
  • pobór prądu: 1,3A max./230V AC
  • wymiary zewnętrzne: 482 x 88 x 307 mm
  • wymiary montażowe: 19” / 2U / 307 mm
  • waga netto: 7,1 kg

W zestawie:

  • switch PoE do szaf RACK 19" Pulsar RSGUPS108R – 1 szt;
  • zasilacz buforowy 27,6V pracujący z 2 akumulatorami 12V - 1 szt;
  • przetwornica DC/DC52230 podwyższająca napięcie do wartości 52VDC (zasilanie switch'a PoE) - 1 szt;
  • przetwornica DC/DC50SD obniżająca napięcie do wartości 12VDC (zasilanie rejestratora) - 1 szt;
  • instrukcja.
