STEROWNIK ROLET I ŻALUZJI ROPAM SROL-ari

Właściwości sterownika SROL-ari

• bezprzewodowy 1-kanałowy moduł do sterowania roletami i żaluzjami fasadowymi
• kompatybilne centrale Ropam z serii:
  • NeoLTE-IP(-PS)(-D9M)
  • NeoLTE-IP-64(-PS)(-D12M)
  • Neo-IP(-PS)(-D9M)
  • Neo-IP-64(-PS)(-D12M)
  • NeoGSM-IP(-PS)(-D9M)
  • NeoGSM-IP-64(-PS)(-D12M)
• 2 tryby pracy: lokalna lub systemowa
• automatyczna kalibracja rolety/żaluzji
• informacja o aktualnym położeniu rolety/żaluzji w aplikacji mobilnej i panelu dotykowym
• możliwość sterowania roletami wyposażonymi w przewód neutralny „N” i 2 przewody fazowe „L” osobno dla ruchu rolety "w gorę" i "w dół"
• posiada złącza sterowania lokalnego - umożliwiają obsługę podłączonej rolety również przy pomocy łączników żaluzjowych czy dzwonkowych
• sterowanie lokalne umożliwia obsługę rolety nawet przy chwilowym braku komunikacji z centralą
• nie jest kompatybilny z roletami posiadającymi własne sterowniki, w których sterowanie odbywa się inaczej niż przez podanie napięcia 230VAC
• każdy silnik rolety musi posiadać łączniki krańcowe i być obsługiwany przez osobny sterownik rolet
• w przypadku sterowania żaluzją fasadową - możliwa jest zmiana kąta pochylenia lameli (wymagane jej całkowite zamknięcie i odpowiednie jej skonfigurowanie)
• możliwość zasilania poszczególnych sterowników z różnych faz
• automatyczne ustawianie czasu pełnego ruchu góra/dół
• diagnostyka awarii:
  • ochrona silnika przy uszkodzonym przekaźniku (amperometryka)
  • nieprawidłowe zasilanie AC
  • nieprawidłowe sterowanie lokalne, np. podanie góra/dół jednocześnie
  • błąd pomiaru pracy silnika (amperometryka)
  • błąd układu sterowania (mikrokontrolera, zasilania)

Właściwości komunikacji ari

• współpraca z urządzeniami systemu Ari
• wymagane połączenie z modułem APm-ari (brak w zestawie)
• automatyczne sterowanie mocą nadawania, do +10dBm, w zależności od siły (RSSI) i jakości (LQI) dla maksymalnej żywotności baterii
• dwukierunkowa, szyfrowana komunikacja w paśmie ISM 868 MHz
• wysoka czułość RF: do -110dBm
• zasięg do 2000m (w terenie otwartym)

Sterowanie roletą może się odbywać na 2 sposoby:

1. Lokalne:

• łącznik żaluzjowy - przycisk "w dół" służy do sterowania zamykaniem, natomiast przycisk "w górę" otwieraniem rolety. Naciśnięcie dowolnego przycisku, gdy roleta jest w ruchu powoduje jej zatrzymanie.
• łącznik dzwonkowy - sterowanie zamykaniem i otwieraniem rolety. Naciśnięcie przycisku gdy roleta jest w ruchu spowoduje natychmiastowe jej zatrzymanie. Gdy roleta nie porusza się, naciśnięcie przycisku spowoduje pracę rolety w przeciwnym kierunku do poprzedniego ruchu, albo jej otwieranie przy pierwszym naciśnięciu po przerwie w zasilaniu urządzenia.

2. Centralnie:

• kompatybilność z serią NeoLTE-IP/-64, Neo-IP/-64, NeoGSM-IP/-64
• sterowanie:
  • z aplikacji na telefon z systemem Android lub iOS (aplikacja RopamNeo),
  • z panelu dotykowego Ropam TPR-4x (brak w zestawie),
  • grupą rolet z jednego centralnego łącznika,
  • automatyczne zależne np. od stanu centrali alarmowej, kalendarza,
• integracja przez protokół MQTT z innymi sterownikami automatyki.

Sterowanie za pomocą aplikacji mobilnej

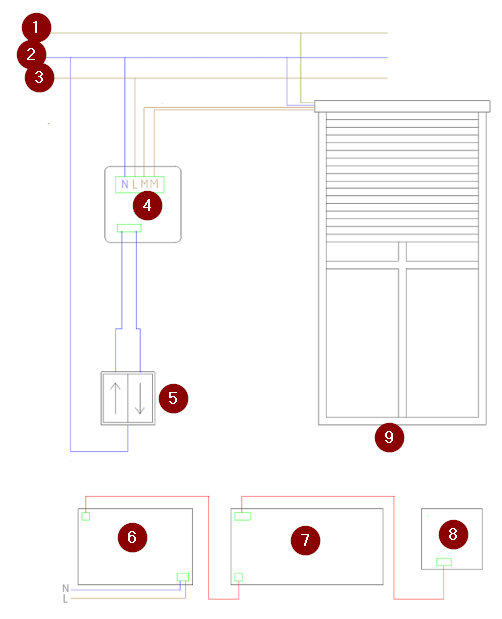

Przykładowy schemat podłączenia

LEGENDA:

1. PE - uziemienie
2. N - przewód neutralny
3. L - faza
4. sterownik SROL-ari
5. Włącznik do sterowania roletą (brak w zestawie)
6. Zasilacz (brak w zestawie)
7. Centrala Ropam z serii Neo-IP/-64, NeoLTE-IP/-64. NeoGSM-IP/-64 (brak w zestawie)
8. Moduł APm-ari (brak w zestawie)
9. Roleta (brak w zestawie)

• znamionowy prąd / moc obciążenia: 4A / 250V AC (AC1), 370W silnik jednofazowy 240VAC (AC3), 2 wyjścia przekaźnikowe potencjałowe
• maksymalny czas wyjścia M „dół”, „góra”: 120 sek.
• sterowanie lokalne: 230VAC, przewodem N (neutral)
• sterowanie centralne: bezprzewodowa komunikacja ARI
• diagnostyka awarii - stan awarii (amperometryka): przekroczenie 150mA – 300 mA po włączeniu zasilania lub zatrzymaniu rolety
• złącza wyprowadzenia:
  • ▲ ▼ LOCAL:  sterowanie lokalne „dół”, „góra”
  • L, N: złącza śrubowe 2,5 mm2, zasilanie 230VAC,
  • ▲ ▼ M: złącza śrubowe 2,5 mm2, wyjścia sterowania silnika
• klasa środowiskowa: II
• temperatura pracy: -10°C...+55°C
• wilgotność RH: 20%...90%, bez kondensacji
• montaż: w puszce Ø60mm
• zasilanie: 230VAC, 50Hz
• pobór mocy: 0,35W (czuwanie), 1W (praca)
• wymiary: 44x 57 x 25 mm (Ø59mm), 44x 50 x 25mm (bez uchwytów)
• waga netto: ~35g

• sterownik Ropam SROL-ari - 1 szt;
• instrukcja.
