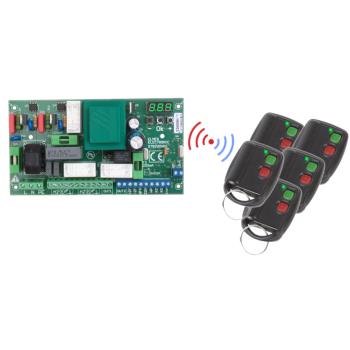

STEROWNIK DO BRAM ELMES STB230VM2 230VAC + 5 PILOTÓW DWB100HT

STEROWNIK DO BRAM ELMES STB230VM2 230VAC + 5 PILOTÓW DWB100HT

Dostępność: Dostępny

Koszt wysyłki: od 0,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier DPD, Inpost (przelew lub pobranie) - 0,00 zł
Przesyłka pocztowa (Pocztex 48) (przelew lub pobranie) - 0,00 zł
InPost Paczkomaty 24/7 (przelew lub pobranie) - 0,00 zł
Odbiór osobisty - 0,00 zł
Poczta Polska - odbiór w punkcie (Żabka, Orlen, Ruch, Biedronka, Poczta Polska) - 0,00 zł

Numer katalogowy: 837

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 405,13 zł

Cena netto: 329,37 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Sterownik Elmes STB230VM2 przeznaczony jest do automatyzacji otwierania i zamykania bram wjazdowych jedno- lub dwuskrzydłowych, w których zastosowano silnik(i) prądu zmiennego 230V umożliwiające pracę w dwóch kierunkach. Posiada niezależną regulację siły dla obu skrzydeł bramy.
Sterownik współpracuje tylko i wyłącznie z pilotami produkcji Elmes (max 448 piloty).
Sterowanie odbywa się bezprzewodowo (1 lub 2 przyciskami pilota) lub pojedynczym wyłącznikiem przewodowym.

Cechy produktu:

  • tryby pracy: manualny, z samo-zamykaniem, dwa tryby typu "parking" i furtka (otwarcie jednego skrzydła)
  • współpraca z  wyłącznikami krańcowymi typu NO lub NC (normalnie otwarte lub normalnie zwarte)
  • współpraca z fotokomórką typu NC (normalnie zwarta)
  • automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania
  • wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach
  • wyjście na lampę ostrzegawczą (pulsującą) lub oświetleniową
  • dodatkowe wyjście przekaźnikowe OUT2 typu NO/NC, do sterowania elektrozamkiem lub sterowane oddzielnym przyciskiem pilota
  • współpraca z maksymalnie 448 pilotami z kodem zmiennym na pasmo 433,92 MHz produkcji Elmes Elektronik
  • niezależna regulacja mocy oraz czasu pracy dla obu skrzydeł bramy
  • zwolnienie na końcu ruchu bramy
  • programowane opóźnienie otwierania pierwszego (M1) i zamykania drugiego skrzydła (M2)
  • sterowanie jednym lub dwoma przyciskami pilota lub pojedynczym wyłącznikiem przewodowym
  • automatyczne zamykanie po upływie zaprogramowanego czasu PAUZY (1 - 255 sekund)

Schemat podłączenia:


alt


Specyfikacja techniczna:

  • odbiornik superheterodynowy na pasmo 433,92MHz
  • maksymalna moc silników skrzydłowych: 500W + 500W
  • wyjście OUT1 na lampę: typu NO, separowane galwanicznie; obciążalność: 5A/250VAC, czas załączenia: od 1s do 999s
  • wyjście OUT2: typu NO lub NC - przełączanie zworką, bezprądowe, separowane galwanicznie; obciążalność: 1A/240VAC/30VDC; czas załączenia w trybie monostabilnym: od 0,5 s do 127s lub tryb bistabilny
  • wyjście zasilania fotokomórek: 24VDC, max. 150 mA, zabezpieczone bezpiecznikiem topikowym (do zasilania 1 pary fotokomórek należy stosować rezystor szeregowy - w zestawie, końcem bez złączki łączonym do zacisku +ZF)
  • wejście na fotokomórkę typu NC (normalnie zwarta)
  • wejście bezpieczeństwa STOP typu NC (normalnie zwarte)
  • wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte)
  • czas pracy silnika: 1s - 255s, wspólny dla zamykania i otwierania
  • czas PAUZY: 1s - 255s
  • temperatura pracy: - 20 st. C ... +50 st. C
  • zasilanie: 230VAC
  • pobór mocy: 6VA (max.) 2,5VA (spoczynkowy - bez fotokomórki)
  • wymiary: 165 x 90 x 45 mm
  • rozstaw 4 otworów montażowych ø=3mm: 153 x 75 mm


Pilot 2-kanałowy Elmes DWB100HT o zasięgu do 100 m (w terenie otwartym)

  • częstotliwość pracy: 433,92 MHz
  • moc: 3-5 mW
  • bateria GP23A 12V
  • wymiary: 50 x 37 x 14 mm



W zestawie:

  • sterownik Elmes STB230VM2 – 1 szt;
  • pilot Elmes DWB100HT - 5 szt;
  • bateria do pilota GPR23A 12V - 5 szt;
  • skrócona instrukcja.
