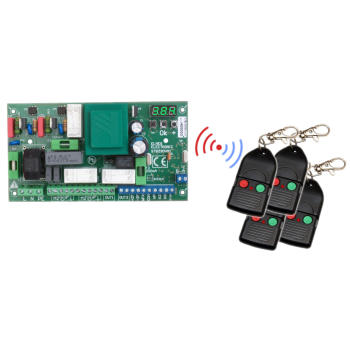

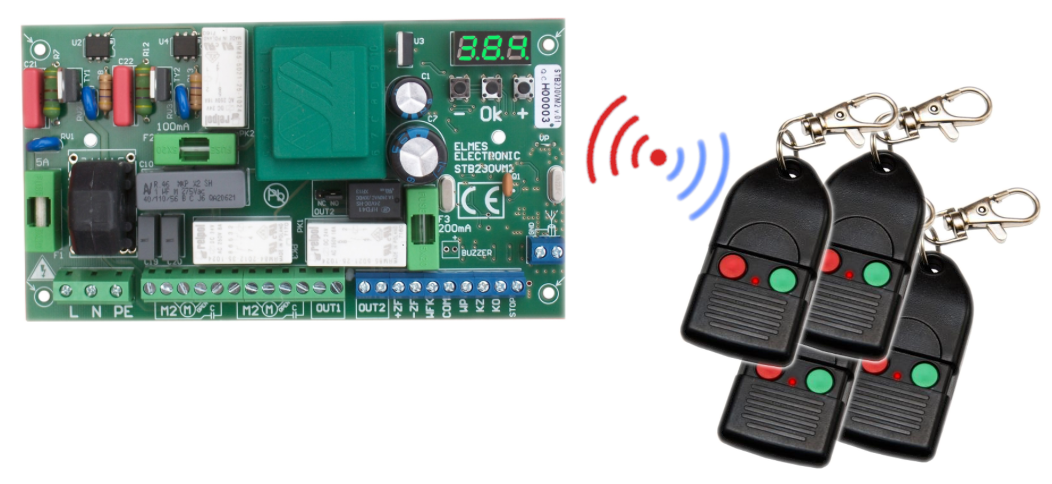

STEROWNIK DO BRAM ELMES STB230VM2 230VAC + 4 PILOTY ELMES U2TK

Zaawansowane tryby pracy

• manualny, z samozamykaniem
• 2 tryby typu „parking”
• tryb „furtka” – otwarcie jednego skrzydła

Elastyczne sterowanie

• obsługa 1 lub 2 przycisków pilota
• możliwość sterowania pojedynczym wyłącznikiem przewodowym

Rozbudowane możliwości sterownika

• obsługa wyłączników krańcowych typu NO / NC (normalnie otwarte lub normalnie zwarte)
• wejście bezpieczeństwa STOP - blokuje ruch bramy w obu kierunkach
• współpraca z fotokomórką typu NC (normalnie zwarta) - automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania
• wyjście na lampę ostrzegawczą (pulsującą) lub oświetleniową
• dodatkowe wyjście przekaźnikowe OUT2 typu NO / NC – np. do sterowania elektrozamkiem lub osobnym przyciskiem pilota

Wyjątkowe funkcje urządzenia

• osobna regulacja mocy i czasu pracy dla każdego oby skrzydeł bramy
• zwolnienie ruchu na końcu otwierania / zamykania bramy
• programowalne opóźnienie otwierania pierwszego (M1) i zamykania drugiego skrzydła (M2)
• automatyczne zamykanie po upływie zaprogramowanego czasu PAUZY (1 – 255 sekund)
• współpraca wyłącznie z pilotami Elmes Elektronik na 433,92 MHz (kod zmienny) - pamięć max. 448 pilotów

Schemat podłączenia:

• odbiornik superheterodynowy na pasmo 433,92MHz
• maksymalna moc silników skrzydłowych: 500W + 500W
• wyjście OUT1 na lampę: typu NO, separowane galwanicznie; obciążalność: 5A/250VAC, czas załączenia: od 1s do 999s
• wyjście OUT2: typu NO lub NC - przełączanie zworką, bezprądowe, separowane galwanicznie; obciążalność: 1A/240VAC/30VDC; czas załączenia w trybie monostabilnym: od 0,5 s do 127s lub tryb bistabilny
• wyjście zasilania fotokomórek: 24VDC, max. 150 mA, zabezpieczone bezpiecznikiem topikowym (do zasilania 1 pary fotokomórek należy stosować rezystor szeregowy - w zestawie, końcem bez złączki łączonym do zacisku +ZF)
• wejście na fotokomórkę typu NC (normalnie zwarta)
• wejście bezpieczeństwa STOP typu NC (normalnie zwarte)
• wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte)
• czas pracy silnika: 1s - 255s, wspólny dla zamykania i otwierania
• czas PAUZY: 1s - 255s
• temperatura pracy: - 20 st. C ... +50 st. C
• zasilanie: 230VAC
• pobór mocy: 6VA (max.) 2,5VA (spoczynkowy - bez fotokomórki)
• wymiary: 165 x 90 x 45 mm
• rozstaw 4 otworów montażowych ø=3mm: 153 x 75 mm

1. Przycisnąć na krótko (1s.) przycisk PRGX (NAUKA) w odbiorniku. Po zwolnieniu przycisku LED świeci na zielono.
2. Przycisnąć wybrany przycisk pilota. LED w odbiorniku zmieni kolor na czerwony.
3. Przycisnąć drugi raz ten sam przycisk pilota.

• częstotliwość pracy: 433,92 MHz
• zasięg: do 100 m (w terenie otwartym)
• liczba przycisków: 2
• kod zmienny KEELOQ ® of Microchip Corp. USA
• moc: <2 mW
• bateria: 2x CR2016
• wymiary: 51-59 x 29 x 12 mm

• sterownik Elmes STB230VM2 – 1 szt;
• pilot Elmes U2TK– 4 szt;
• bateria CR2016 – 8 szt;
• skrócona instrukcja.
