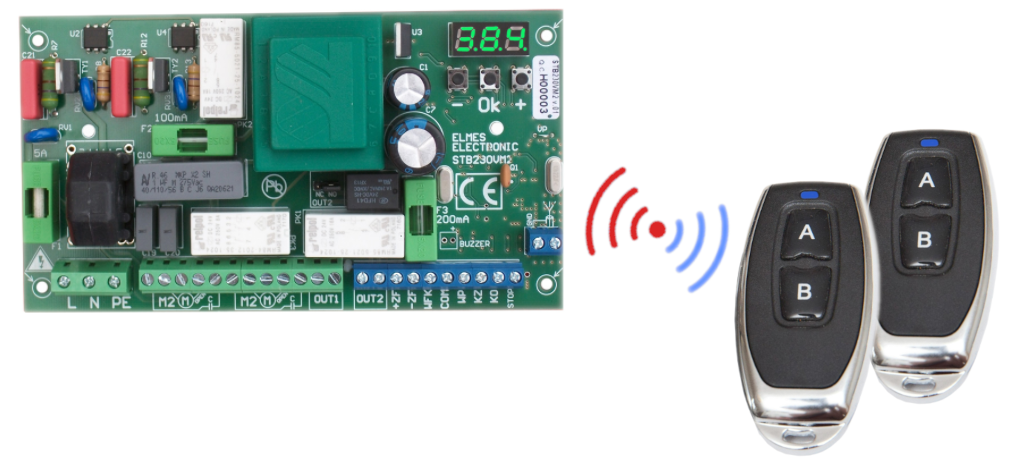

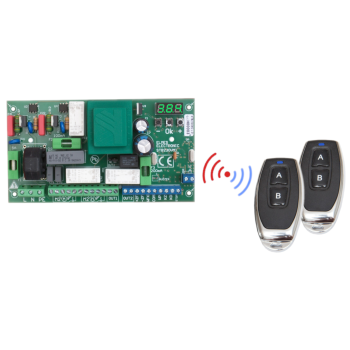

STEROWNIK DO BRAM ELMES STB230VM2 230VAC + 2 PILOTY ELMES U2T

Dostępność: Dostępny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 15319

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 351,30 zł

Cena netto: 285,61 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

Sterownik Elmes STB230VM2 przeznaczony jest do automatyzacji otwierania i zamykania bram wjazdowych jedno- lub dwuskrzydłowych, w których zastosowano silnik(i) prądu zmiennego 230V umożliwiające pracę w dwóch kierunkach. Posiada niezależną regulację siły dla obu skrzydeł bramy.
Sterownik współpracuje tylko i wyłącznie z pilotami produkcji Elmes (max 448 piloty).
Sterowanie odbywa się bezprzewodowo (1 lub 2 przyciskami pilota) lub pojedynczym wyłącznikiem przewodowym.

Cechy produktu:

tryby pracy: manualny, z samo-zamykaniem, 2 tryby typu „parking” i furtka (otwarcie jednego skrzydła)
współpraca z wyłącznikami krańcowymi typu NO lub NC (normalnie otwarte lub normalnie zwarte)
współpraca z fotokomórką typu NC (normalnie zwarta)
automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania
wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach
wyjście na lampę ostrzegawczą (pulsującą) lub oświetleniową
dodatkowe wyjście przekaźnikowe OUT2 typu NO/NC, do sterowania elektrozamkiem lub sterowane oddzielnym przyciskiem pilota
współpraca z maksymalnie 448 pilotami z kodem zmiennym na pasmo 433,92 MHz produkcji Elmes Elektronik
niezależna regulacja mocy oraz czasu pracy dla obu skrzydeł bramy
zwolnienie na końcu ruchu bramy
programowane opóźnienie otwierania pierwszego (M1) i zamykania drugiego skrzydła (M2)
sterowanie jednym lub dwoma przyciskami pilota lub pojedynczym wyłącznikiem przewodowym
automatyczne zamykanie po upływie zaprogramowanego czasu PAUZY (1 - 255 sekund)

Schemat podłączenia:

alt

Specyfikacja techniczna:

odbiornik superheterodynowy na pasmo 433,92MHz
maksymalna moc silników skrzydłowych: 500W + 500W
wyjście OUT1 na lampę: typu NO, separowane galwanicznie; obciążalność: 5A/250VAC, czas załączenia: od 1s do 999s
wyjście OUT2: typu NO lub NC - przełączanie zworką, bezprądowe, separowane galwanicznie; obciążalność: 1A/240VAC/30VDC; czas załączenia w trybie monostabilnym: od 0,5 s do 127s lub tryb bistabilny
wyjście zasilania fotokomórek: 24VDC, max. 150 mA, zabezpieczone bezpiecznikiem topikowym (do zasilania 1 pary fotokomórek należy stosować rezystor szeregowy - w zestawie, końcem bez złączki łączonym do zacisku +ZF)
wejście na fotokomórkę typu NC (normalnie zwarta)
wejście bezpieczeństwa STOP typu NC (normalnie zwarte)
wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte)
czas pracy silnika: 1s - 255s, wspólny dla zamykania i otwierania
czas PAUZY: 1s - 255s
temperatura pracy: - 20 st. C ... +50 st. C
zasilanie: 230VAC
pobór mocy: 6VA (max.) 2,5VA (spoczynkowy - bez fotokomórki)
wymiary: 165 x 90 x 45 mm
rozstaw 4 otworów montażowych ø=3mm: 153 x 75 mm

Pilot 2-kanałowy Elmes U2T o zasięgu do 100 m (w terenie otwartym), współpracuje tylko i wyłącznie z urządzeniami produkcji Elmes (z wyjątkiem odbiornika od kompletu RP501).

Przykład programowania pilota:

Przycisnąć na krótko (1s.) przycisk PRGX (NAUKA) w odbiorniku. Po zwolnieniu przycisku LED świeci na zielono.
Przycisnąć wybrany przycisk pilota. LED w odbiorniku zmieni kolor na czerwony.
Przycisnąć drugi raz ten sam przycisk pilota.

Specyfikacja techniczna:

częstotliwość pracy: 433,92 MHz
zasięg: do 100 m (w terenie otwartym)
moc: 1 mW
bateria: 2x CR2016
wymiary: 60 x 29 x 12 mm

W zestawie:

sterownik Elmes STB230VM2 – 1 szt;
pilot Elmes U2T– 2 szt;
bateria CR2016 – 4 szt;
skrócona instrukcja.

Instrukcja obsługi
