SATEL ALARM CA 4 LED CZUJKA SYGNALIZATOR

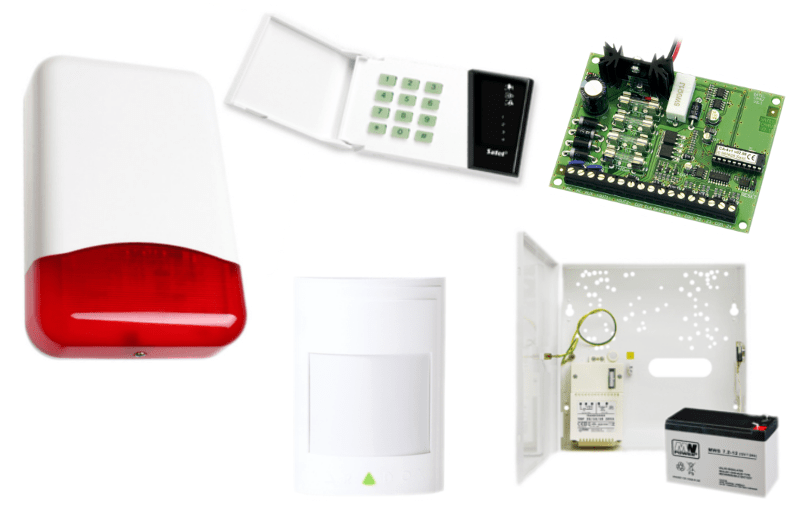

• 1x centrala Satel CA-4 VP wraz z akcesoriami;
• 1x czujka przewodowa, wewnętrzna Paradox PRO+;
• 1x przewodowy manipulator Satel CA-4 VKLED;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700;
• 1x obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA;
• 1x akumulator bezobsługowy 12V 7Ah.

• 4 programowalne wejścia typu EOL
• 2 wyjścia
• sterowanie systemem i programowanie przy pomocy manipulatora LED
• hasła:
  - 1 hasło administratora
  - 3 hasła pozostałych użytkowników, w tym 2 o ograniczonych uprawnieniach
  - 1 hasło serwisowe
• pamięć 7 alarmów
• automatyczna diagnostyka podstawowych elementów systemu
• zasilacz impulsowy

• ilość wejść przeznaczonych dla czujników: 4
• typ wejść: parametryczne
• rezystancja charakterystyczna: 2,2 kΩ
• tolerancja parametru wejściowego: +/-25%
• ilość wejść opóźnionych: 1 do 4
• ilość wejść 24-godzinnych: 1 do 4
• czas na wyjście: 0 do 99 s
• czas na wejście: 0 do 99 s
• czas alarmu na wyjściu OUT1: 1 do 999 s (ok. 16,5 min.) lub do skasowania
• czas alarmu na wyjściu OUT2: 1 do 998 s (ok. 16,5 min.)
• pojemność pamięci alarmów: 7 ostatnich alarmów
• wyjście zasilania czujników: zabezpieczenie 400 mA zwł.
• wyjścia OUT1 i OUT2: zabezpieczenie 1 A zwł.
• zabezpieczenie akumulatora: 3,15 A zwł.
• napięcie zasilania: 17V...24V AC
• nominalne napięcie zasilacza: 13,6V...13,8V DC
• całkowita wydajność zasilacza: 1A
• zasilanie rezerwowe: akumulator 12V/7 Ah (brak w zestawie)
• prąd ładowania akumulatora: 250 mA
• pobór prądu centrali: ok. 23 mA
• wymiary płyty elektroniki: 102 x 76 mm
• waga: 92 g

• diody LED informujące o stanie wejść i systemu
• alarm NAPAD wywoływany z klawiatury
• podświetlenie klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie

• klasa środowiskowa: II
• temperatura pracy: -10°C...+55°C
• napięcie zasilania: 12V DC
• pobór prądu w stanie gotowości: 11 mA
• wymiary obudowy: 144 x 80 x 27 mm

• pole detekcji: 11m x 11m, kąt detekcji 110°
• podwójny element PIR
• analiza Auto Pulse
• optyka Fresnela wymienna
• technologia przetwarzania sygnałów impulsowych
• automatyczna kompensacja temperatury
• wysoka odporność na zakłócenia EMI i RFI
• temperatura pracy: -20°C - +50°C
• wysokość instalacji: 2,1-2,7m
• zasilanie: 11 ÷ 16 VDC
• pobór prądu: 31mA (maksymalny)

Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

Obudowa natynkowa Pulsar AWO000 to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

• miejsce na akumulator: 7Ah/12V
• transformator TRP 20VA/16V/18V, w obudowie PC/ABS
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 250 x 250 x 80+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 255 x 255 mm [+/-2 mm]
• waga netto: 2 kg

• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0 kg

• centrala Satel CA-4 VP - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• czujka przewodowa, wewnętrzna Paradox PRO+ - 1 szt;
• przewodowy manipulator Satel CA-4 VKLED – 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 - 1 szt;
• obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.
