SATEL ALARM CA 4 LED 4 CZUJKI SYGNALIZATOR GSM

Przewodowy system alarmowy oparty na centrali Satel CA-4 może służyć do ochrony małych obiektów, takich jak np.: kioski, butiki, domki letniskowe, mieszkania, ogrzewane garaże czy warsztaty. System wyposażono w moduł powiadomienia, dzięki któremu otrzymają Państwo powiadomienie SMS lub CLIP o włamaniu/usterce/załączeniu czuwania.

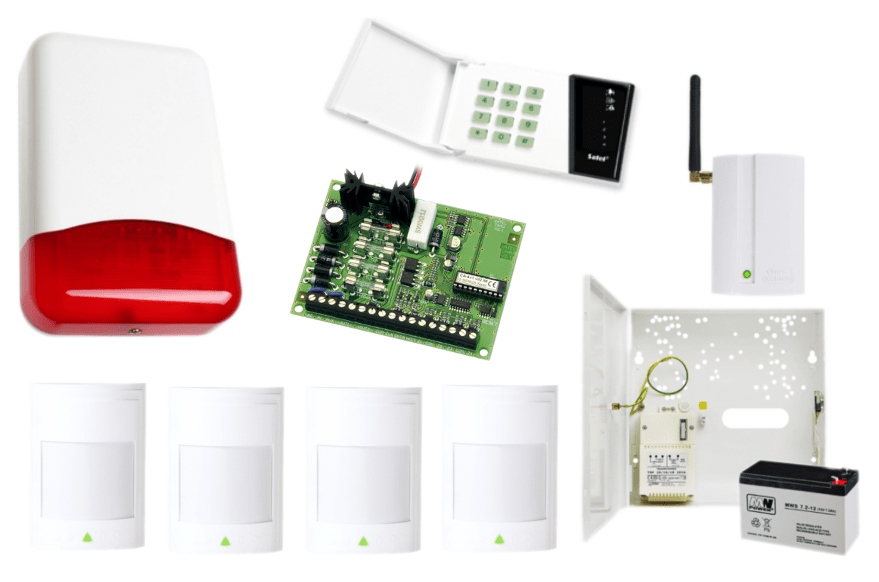

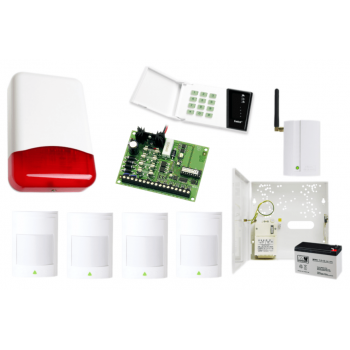

W zestawie:


• 1x centrala Satel CA-4 VP wraz z akcesoriami;
• 4x czujka przewodowa, wewnętrzna Paradox PRO+;
• 1x przewodowy manipulator Satel CA-4 VKLED;
• 1x moduł GSM Elmes GSM2000 z anteną GSM;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700;
• 1x obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---



Centrala Satel CA-4 VP przeznaczona jest do ochrony małych obiektów, które nie wymagają opcji rozbudowy systemu w przyszłości ani korzystania z funkcji komunikacyjnych.

Cechy produktu (CA-4 VP):


• 4 programowalne wejścia typu EOL
• 2 wyjścia
• sterowanie systemem i programowanie przy pomocy manipulatora LED
• hasła:
  - 1 hasło administratora
  - 3 hasła pozostałych użytkowników, w tym 2 o ograniczonych uprawnieniach
  - 1 hasło serwisowe
• pamięć 7 alarmów
• automatyczna diagnostyka podstawowych elementów systemu
• zasilacz impulsowy

Specyfikacja techniczna (CA-4 VP):


• ilość wejść przeznaczonych dla czujników: 4
• typ wejść: parametryczne
• rezystancja charakterystyczna: 2,2 kΩ
• tolerancja parametru wejściowego: +/-25%
• ilość wejść opóźnionych: 1 do 4
• ilość wejść 24-godzinnych: 1 do 4
• czas na wyjście: 0 do 99 s
• czas na wejście: 0 do 99 s
• czas alarmu na wyjściu OUT1: 1 do 999 s (ok. 16,5 min.) lub do skasowania
• czas alarmu na wyjściu OUT2: 1 do 998 s (ok. 16,5 min.)
• pojemność pamięci alarmów: 7 ostatnich alarmów
• wyjście zasilania czujników: zabezpieczenie 400 mA zwł.
• wyjścia OUT1 i OUT2: zabezpieczenie 1 A zwł.
• zabezpieczenie akumulatora: 3,15 A zwł.
• napięcie zasilania: 17V...24V AC
• nominalne napięcie zasilacza: 13,6V...13,8V DC
• całkowita wydajność zasilacza: 1A
• zasilanie rezerwowe: akumulator 12V/7 Ah (brak w zestawie)
• prąd ładowania akumulatora: 250 mA
• pobór prądu centrali: ok. 23 mA
• wymiary płyty elektroniki: 102 x 76 mm
• waga: 92 g

Przewodowy manipulator Satel CA-4 VKLED  przeznaczony jest do codziennej obsługi systemów CA-4 w podstawowym zakresie jego funkcjonalności. Za pomocą diod LED, centrala może przekazać użytkownikowi podstawowe informacje o stanie systemu.

Cechy produktu (CA-4 VKLED):


• diody LED informujące o stanie wejść i systemu
• alarm NAPAD wywoływany z klawiatury
• podświetlenie klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie

Specyfikacja techniczna:


• klasa środowiskowa: II
• temperatura pracy: -10°C...+55°C
• napięcie zasilania: 12V DC
• pobór prądu w stanie gotowości: 11 mA
• wymiary obudowy: 144 x 80 x 27 mm



---

Analogowa czujka ruchu PIR Paradox PRO+ posiada podwójny detektor PIR o polu detekcji 11 x 11 m. Wyróżnia się bardzo wysoką stabilnością pracy i odpornością na fałszywe alarmy. Czujka posiada też automatyczną kompensację temperatury i wysoką odporność na zakłócenia RFI i EMI. Przeznaczona jest do zastosowań wewnętrznych.

Specyfikacja techniczna:


• pole detekcji: 11m x 11m, kąt detekcji 110°
• podwójny element PIR
• analiza Auto Pulse
• optyka Fresnela wymienna
• technologia przetwarzania sygnałów impulsowych
• automatyczna kompensacja temperatury
• wysoka odporność na zakłócenia EMI i RFI
• temperatura pracy: -20°C - +50°C
• wysokość instalacji: 2,1-2,7m
• zasilanie: 11 ÷ 16 VDC
• pobór prądu: 31mA (maksymalny)



---



Moduł Elmes GSM2000 przeznaczony jest do powiadamiania o zdarzeniach w systemach alarmowych lub systemach sterowania za pomocą komunikatów SMS,CLIP i aplikacji. Moduł odbiera także komendy SMS, co pozwala zdalnie sterować urządzeniami podłączonymi do jego wyjść. Moduł wymaga konfiguracji w programie GSM2 Configurator. Przed rozpoczęciem tego procesu zalecamy aktualizację oprogramowania do najnowszej wersji. Wszystkie pliki do pobrania znajdują się na stronie producenta.
Można go też obsługiwać dzięki aplikacji Elmes Elektronik lub uniwersalnym programom do pobrania z App Store (program Remote Alarm Pro - system iOS) i Google Play (programy GSM Control All / iRemote GSM / Remote Control SMS – system Android).

Cechy produktu:


• zintegrowany moduł telefonii komórkowej GSM 900/1800 Mhz
• 4 wejścia o programowanych progach przełączeń w zakresie od 0,2V-14,5V oraz histerez w zakresie 0,1V-5V, dla każdego wejścia z osobna
• 4 wyjścia przekaźnikowe, galwanicznie separowane, typu NO (normalnie otwarte) lub NC (normalnie zwarte)
• tryb załączenia wyjść: monostabilny (załączenie czasowe) lub bistabilny (załączenie lub wyłączenie trwałe)
• powiadomienie SMS i CLIP wysyłane maksymalnie do 6 numerów telefonów
• sterowanie wyjściami modułu za pomocą SMS/CLIP/aplikacji przychodzącymi z 2048 telefonów
• sterowanie wyjściami modułu poprzez naruszenie wejść
• okresowy test modułu w postaci SMS statusowego lub CLIP do jednego lub dwóch numerów telefonów, wysyłany o określonej porze dnia, lub co określony czas
• SMS statusowy zawierający stan wejść i wyjść modułu, wysyłany w odpowiedzi na SMS sterujący wyjściami, SMS z zapytaniem o status albo automatycznie co określony czas
• zdalne dodawanie i usuwanie telefonów za pomocą SMS
• wykonywanie przy starcie modułu określonych przez użytkownika komend AT, m.in. wymuszenie logowania się do innej niż domyślna sieć (o ile jest to dozwolone
• zdalne wykonywanie komend AT
• ograniczenie ilości komunikatów SMS w ciągu doby
• wymuszenie jednokrotnego dzwonienia przy powiadomieniu CLIP, nawet gdy powiadomienie się nie powiodło, tzn. gdy odbiorca nie odrzucił połączenia
• programowanie ustawień oraz uaktualnienie oprogramowania (firmware) modułu z poziomu komputera PC
• wyłącznik TAMPER sygnalizacji otwarcia obudowy modułu

Specyfikacja techniczna:


• zintegrowany moduł nadawczo-odbiorczy GSM
• 4 wejścia o poziomie napięcia 0~15V (względem masy tj. zacisku „-” zasilania)
• powiadomienie do 6 telefonów
• 4 wyjścia przekaźnikowe typu NO/NC, o obciążalności 0,5A / 130VAC, 1A / 30VDC
• sterowanie wyjściami z maksymalnie 2048 telefonów
• zakres temperatur pracy: -20 st. C - +70 st. C
• zasilanie: 10-20 VDC o wydajności prądowej 1A minimum
• prąd spoczynkowy: 6 mA
• wymiary zewnętrzne: 96/63/28 mm bez anteny



---

Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg



---



Obudowa natynkowa Pulsar AWO000 to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-1. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.

AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie). OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.


Cechy produktu (AWO000):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna - AWO000:


• miejsce na akumulator: 7Ah/12V
• transformator TRP 20VA/16V/18V, w obudowie PC/ABS
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 250 x 250 x 80+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 255 x 255 mm [+/-2 mm]
• waga netto: 2 kg



Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0 kg

W zestawie:


• centrala Satel CA-4 VP - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• czujka przewodowa, wewnętrzna Paradox PRO+ - 4 szt;
• przewodowy manipulator Satel CA-4 VKLED – 1 szt;
• moduł GSM Elmes GSM2000 - 1 szt;
• antena GSM do modułu - 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 - 1 szt;
• obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

* Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Polecamy uchwyt uniwersalny.

** Konfiguracja centrali odbywa się tylko i wyłącznie z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

*** Konfiguracja modułu GSM odbywa się tylko za pomocą komputera poprzez program GSM2 Configurator, wymagany przewód miniUSB - brak w zestawie.
