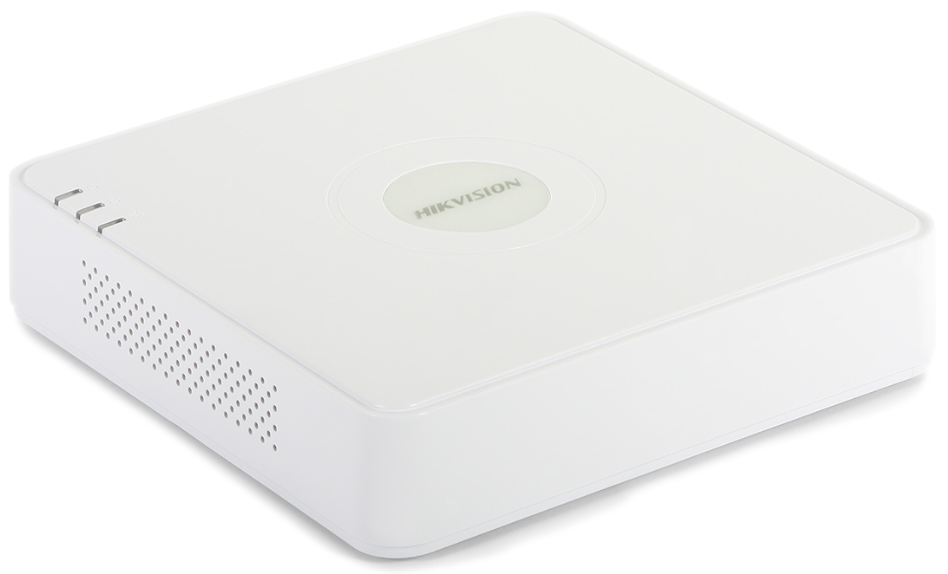

REJESTRATOR 4w1 HIKVISION DS-7104HQHI-K1 (C) (S) 4 KANAŁY HDMI TURBO HD 4.0

Rejestrator 4-kanałowy HIKVISION DS-7104HQHI-K1 (C) (S) pozwala na zapis obrazu z kamer w systemie HD-TVI, HD-CVI, AHD i CVBS o rozdzielczości 1080p i 720p przy prędkości 15 kl/s. Dodatkowo 1 kanał ma możliwość nagrywania obrazu z kamer 3 Mpix przy 15 kl/s. Dzięki wbudowanym wyjściom HDMI i VGA możliwe jest podłączenie sprzętu do dowolnego odbiornika.
Produkt obsługuje 1 dysk twardy o pojemności do 6 TB.

Cechy produktu:


• praca w technologii HD-CVI/HD-TVI/AHD/CVBS
• obsługa do 4 kamer
• nagrywanie sygnału HD-TVI w rozdzielczości 1080p, 720p przy 15 kl./s, WD1 i niższe rozdzielczości 25kl./s
• nagrywanie sygnału HD-CVI, AHD w rozdzielczości 2 Mpix przy 15 kl./s
• pierwszy kanał dodatkowo obsługuje nagrywanie obrazu z kamer 3 Mpix przy 15 kl./s
• funkcja nagrywania 1080p lite - nagrywanie w rozdzielczości 960x1080 przy 25 kl./s
• synchroniczne odtwarzanie nagrań z 4 kamer
• obsługa 4 kamer HD-TVI, AHD lub CVBS i 1 IP (maks. 4 Mpix, marki Hikvision lub inne poprzez Onvif)
• kompresja: H.265 i H.265+
• wyszukiwanie nagrań ze zdarzeń alarmowych
• kanał 0 - możliwość podglądu obrazu ze wszystkich kamer przy minimalnym wykorzystaniu sieci
• zoom cyfrowy wideo w trybie podglądu na żywo lub w trybie odtwarzania
• wejścia/wyjścia audio: RCA 1/1
• wyjście równoległe VGA i HDMI do 1920 x 1080 px
• wejścia wideo: 4x BNC + 1x IP
• monitor stanu sieci LAN, kamer i dysków
• obsługa przeglądarek: IE
• obsługa IPv4, IPv6
• 2x USB 2.0, RJ45
• aplikacja kliencka: iVMS 4200, iVMS 4500
• obsługa 1 dysku SATA do 6TB (brak w zestawie)
• napięcie zasilania: 12 VDC
• wymiary: 200 x 200 x 45 mm

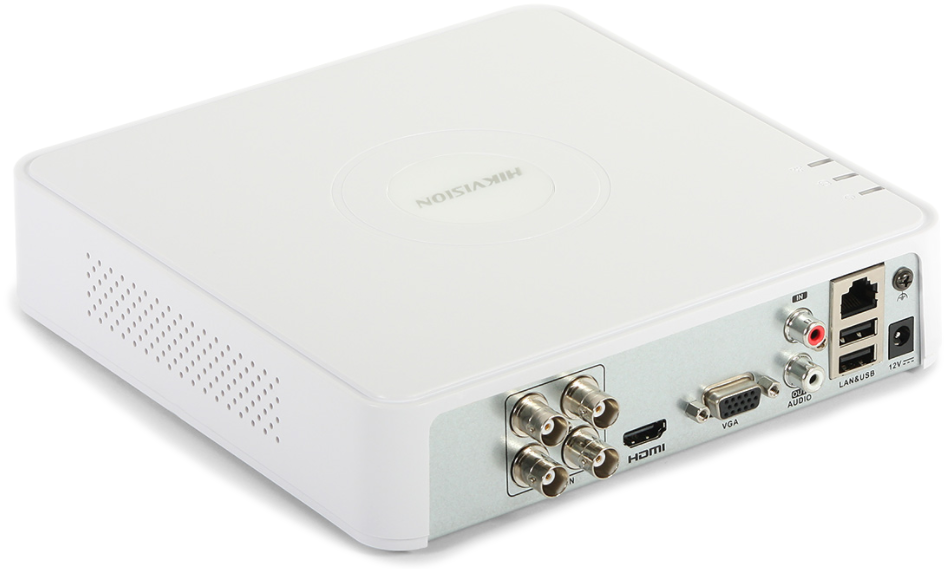

Panel tylny:


Oprogramowania kliencie:

iVMS 4200 służy do podglądu, nadzoru i konfiguracji rejestratorów analogowych, sieciowych i kamer IP marki HIKVISION poprzez sieć. Pozwala na stworzenie systemu hybrydowego. Umożliwia zarządzanie maksymalnie 256 urządzeniami na max. 4 monitorach (1 ekran - obraz z max. 64 kamer). Daje też możliwość m.in. wyświetlania komunikatów alarmowych, zdalnego odtwarzania nagrań czy dwukierunkowej transmisji dźwięku.


iVMS 4500 - to aplikacja mobilna na telefony komórkowego z systemem operacyjnym Android, iOS i Windows Phone. Można ją stosować do zdalnego podglądu obrazu na żywo z rejestratorów DVR, NVR, kamer sieciowych z wykorzystaniem sieci WiFI, 2G lub 3G, a także do poglądu nagrań zapisanych na rejestratorze.


Technologia HD-TVI

Systemy monitoringu HD-TVI budowane są w oparciu o system analogowy, w którym transmisja danych odbywa się po klasycznych przewodach koncentrycznych. Dzięki temu proces instalacji jest szybszy, a koszty zmiany okablowania - mniejsze. Na urządzeniach HD-TVI zbudować można zupełnie nowy system dozoru. Standard ten też wykorzystuje sygnał o stosunkowo niskiej częstotliwości, który oferuje świetną wydajność pod względem odporności na zakłócenia elektromagnetyczne. Jakość obrazu jest bardzo wysoka - materiał jest wyraźny i o właściwym odwzorowaniu kolorów.​

Transmisja obrazu

Zasięg transmisji wynosi do 500 metrów. W zależności od przewodu - zasięgi transmisji sygnału wizyjnego wynoszą:


• przy zastosowaniu przewodu koncentrycznego RG59: 300 m,
• przy zastosowaniu przewodu koncentrycznego RG6/11: 500 m,
• przy zastosowaniu przewodu sieciowego UTP (z wykorzystaniem konwerterów): do 300 m.



System HD-TVI posiada możliwość transmisji danych różnego typu - wykorzystując wspólny, pojedynczy przewód. Pozwala przesłać sygnał:


• wizyjny (jakość HD),
• audio (z kamery),
• dane do sterowania kamerami obrotowymi,
• dane do sterowania menu OSD kamery.

Zalety systemu HD-TVI:


• wierny obraz w podglądzie na żywo (brak kompresji)
• wysoka rozdzielczość: 720p, 1080p, 3MPX
• brak opóźnień
• rejestratory trybrydowe - obsługa kamer HD-TVI, CVBS, IP
• duża odporność na zakłócenia elektromagnetyczne, dzięki zastosowaniu synchronicznej modulacji amplitudowej QAM oraz separacji sygnałów chrominancji i luminacji
• daleki zasięg transmisji
• komunikacja dwukierunkowa - sterowanie OSD kamery i kamerami obrotowymi poprzez kabel sygnałowy bezpośrednio z rejestratora
• znacznie łatwiejsza konfiguracja systemu (w porównaniu do systemów bazujących na protokole IP)

Schemat działania systemu HD-TVI

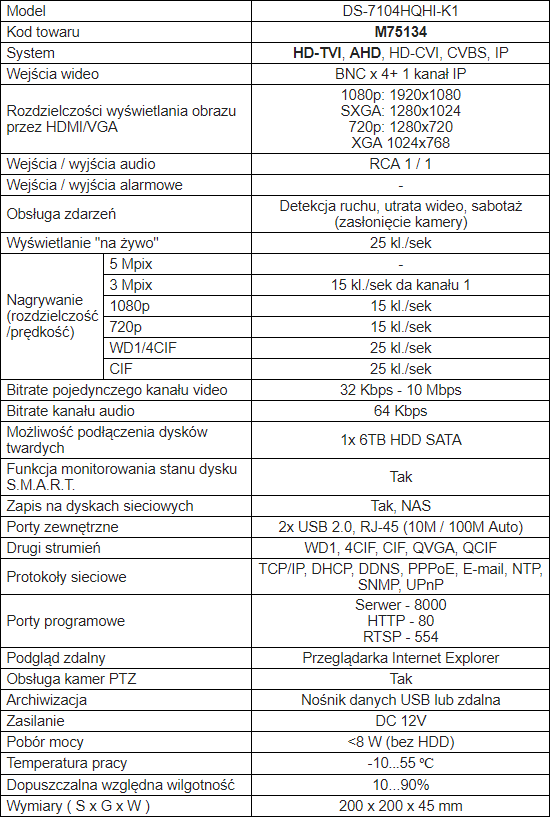

Specyfikacja techniczna:


• standard formatu HD: AHD, HD-CVI, HD-TVI
• ilość kanałów: 4x BNC (1Vp-p 75Ohm)
• rozdzielczości obrazu przez HDMI/VGA: 1920x1080 (1080p), 1280x1024 (SXGA), 1280x720 (720p), 1024x768 (XGA)
• kompresja wideo/audio: H.264 / H.264+ / H.265 / H.265+ // G.711
• prędkość zapisu: 15 kl/s @1080p
• wejścia/wyjścia audio: 1/1 RCA
• obsługa zdarzeń: detekcja ruchu, utrata wideo, sabotaż (zasłonięcie kamery)
• bitrate pojedynczego kanału wideo: 32 Kbps - 10 Mbps
• obsługa 1 dysku twardego o pojemności do 6 TB (brak w zestawie)
• ilość wyjść monitorowych BNC / HDMI / VGA: 0/1/1
• praca sieciowa/oprogramowanie: 1x RJ45, www, iOS/Android, CMS
• dodatkowe funkcje: alarm na e-mail/CMS, darmowy DDNS
• funkcje PTZ: sterowanie, presety, menu
• protokoły sieciowe: TCP/IP, DHCP, DDNS, PPPoE, E-mail, NTP, SNMP, UPnP
• 2x USB 2.0
• napięcie zasilania: 12VDC
• wymiary: 200 x 200 x 45 mm
• waga: 1,2 kg

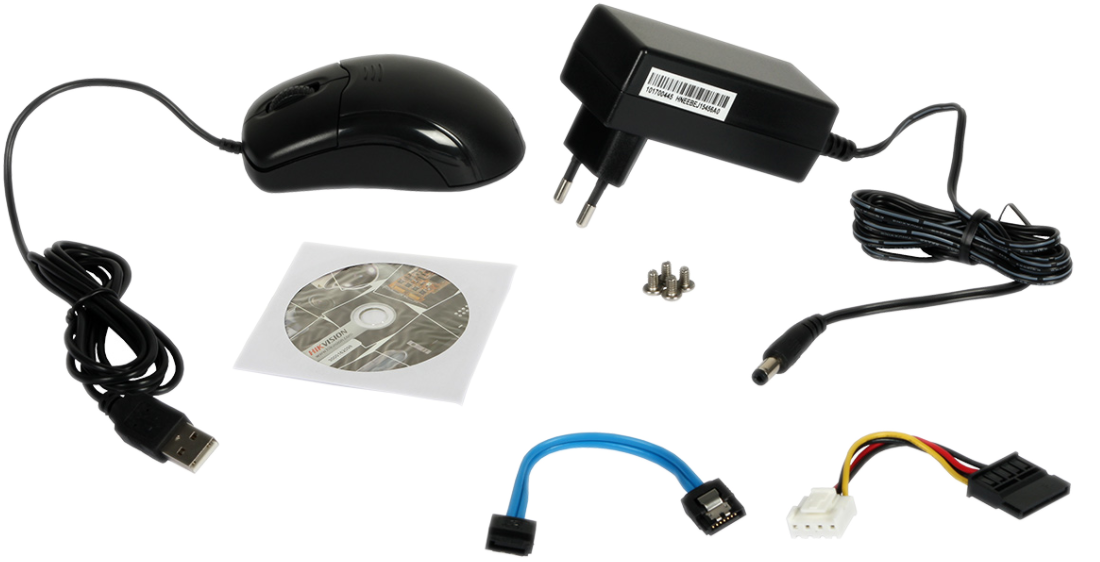

W zestawie:


• rejestrator HIKVISION DS-7104HQHI-K1 (C) (S) - 1 szt.;
• myszka;
• zasilacz;
• akcesoria montażowe.
