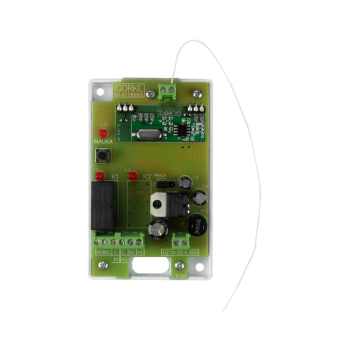

RADIOLINIA 1-KANAŁOWA GORKE RSU-K01/24V/1 z ZASIĘGIEM do 180m 24V

Tryby pracy

• tryb bistabilny – każdorazowe naciśnięcie klawisza powoduje zmianę stanu przekaźnika na przeciwny
• tryb monostabilny – naciśnięcie klawisza pilota powoduje załączenie przekaźnika na ustawiony czas

Zasięg i warunki pracy

• zasięg do 500 m (zależny od nadajnika)
• zmniejszenie zasięgu przy przeszkodach:
  • drewno i gips: o 5–20%
  • cegła: o 20–40%
  • beton zbrojony: o 40–80%
• przy dużej ilości przeszkód zalecany retransmiter (brak w zestawie)
• przy przeszkodach metalowych rekomendowany wzmacniacz sygnału WLC-201 (brak w zestawie)

Bezpieczeństwo transmisji

• kod zmienny
• wysoka odporność na zakłócenia radiowe
• współpraca wyłącznie z zaprogramowanymi nadajnikami
• każdy nadajnik posiada swój indywidualny kod

Zastosowanie

• do instalacji z napięciem zasilania 24V
• sterowanie bramami wjazdowymi i garażowymi, szlabanami
• obsługa rolet, żaluzji i zamków elektromagnetycznych
• włączanie oświetlenia, pomp, klimatyzacji
• wykorzystanie w systemach alarmowych (np. jako przycisk napadowy, sterowanie strefą)

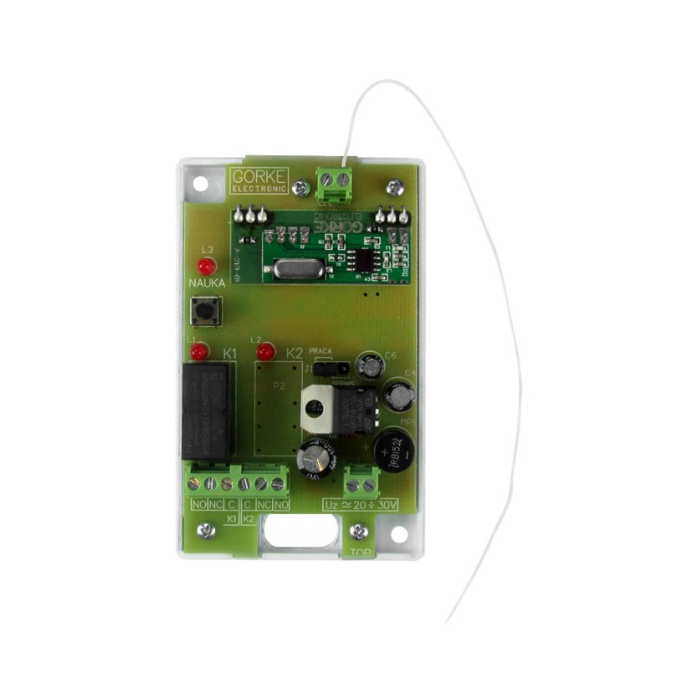

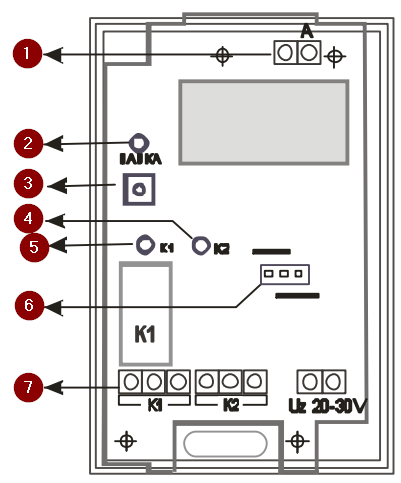

Opis urządzenia

1. zasięg anteny
2. dioda nauka
3. przycisk nauka
4. kontrola załączenia kanału 2 (nie dotyczy)
5. kontrola złączu kanału 1
6. jumper praca/serwis
7. listwa zaciskowa

Specyfikacja techniczna:

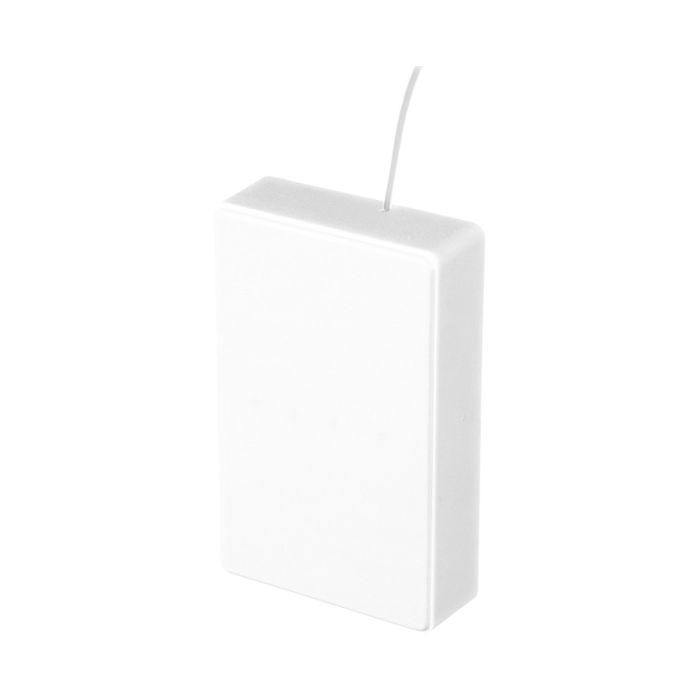

Odbiornik RSU-K01/24V/H1:

• zasięg do 180 m
• częstotliwość: 433,92 MHz
• kodowanie: kod zmienny
• moduł odbiorczy: heterodyna H1 (czułość -114 dBm)
• pojemność pamięci: 113 nadajników
• ilość kanałów: 1
• tryb pracy: monostabilny, bistabilny
• zakres czasu monostabilnego: ~1 s – 4 min 20s
• współpraca: dowolny nadajnik serii sA
• obciążalność: 1A/24VDC (wyjście przekaźnikowe)
• temperatura pracy: -10°C ... +55°C
• wilgotność: max. 93% (+/- 3%)
• zasilanie: 24V AC/DC (20-30V AC/DC)
• pobór prądu: 12 mA (spoczynkowy), 35 mA (max.)
• wymiary: 68 x 48 x 26 mm

Pilot PUK-151:

• kodowanie: kod zmienny
• częstotliwość: 433,92 MHz
• moc nadawcza: ≤ +7 dBm
• współpraca: dowolny odbiornik serii sA
• ilość klawiszy: 1
• zasięg (w terenie otwartym): do 180 m
• temperatura pracy: -10 st. C ... +55 st. C
• wilgotność: max. 93% (+/- 3%)
• zasilanie: 1x bateria alkaliczna A23 12V
• wymiary: 33 x 57 x 12 mm
• waga: 28 g

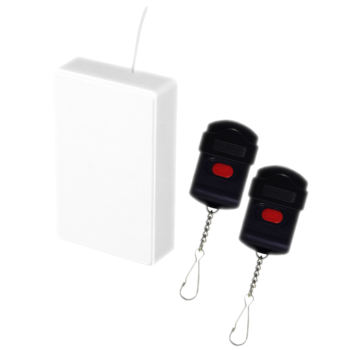

• odbiornik Gorke RSU-K01/24V/H1 - 1 szt;
• pilot Gorke PUK-151 - 2 szt;
• bateria A23 12V (do pilota) – 2 szt.
• instrukcja.
