Przewodowa, dualna czujka ruchu PIR+MW Satel SLIM-R-DUAL sufitowa, wpuszczana

Skuteczna detekcja ruchu PIR+MW

• detekcja ruchu przy użyciu pasywnego czujnika podczerwieni (PIR) i czujnika mikrofalowego (MW)
• maksymalny obszar detekcji:
  • ø 6 m / 28 m2 – montaż na 2,4 m (1)
  • ø 10 m / 79 m2 – montaż na 3,5 m (2)
• regulowana czułość detekcji obu czujników
• możliwość oddzielnego testowania czujników
• cyfrowy algorytm detekcji ruchu dla obu czujników
• cyfrowa kompensacja temperatury
• cyfrowy filtr sygnałów odbieranych przez czujnik mikrofalowy zapewniający odporność na zakłócenia wywołane przez sieć energetyczną oraz lampy wyładowcze

Sygnalizacja LED i diagnostyka pracy

• wskaźniki LED informujące o stanie urządzenia
• wybór koloru sygnalizowania alarmu (dostępne 7 kolorów)
• sygnalizacja:
  • rozruchu – miga na niebiesko przez około 30 sekund,
  • wykrycia ruchu przez czujnik mikrofalowy – świeci przez 3 sekundy (kolor fabryczny: zielony),
  • wykrycia ruchu przez czujnik PIR – świeci przez 3 sekundy (kolor fabryczny: fioletowy),
  • alarmu – świeci przez 2 sekundy (kolor fabryczny: niebieski)
  • awarii – świeci przez cały czas trwania awarii (ten sam kolor świecenia, co w przypadku alarmu)
• można zmienić kolor używany do sygnalizowania alarmu / awarii
• opcja włączenia / wyłączenia sygnalizacji wykrycia ruchu przez czujniki mikrofalowy i PIR
• nadzór układu detekcji ruchu
• kontrola napięcia zasilania
• zdalne włączanie / wyłączanie wskaźnika
• zgłaszanie awarii w przypadku:
  • uszkodzenia układu detekcji
  • spadku napięcia poniżej 9V na czas dłuższy niż 2 sekundy

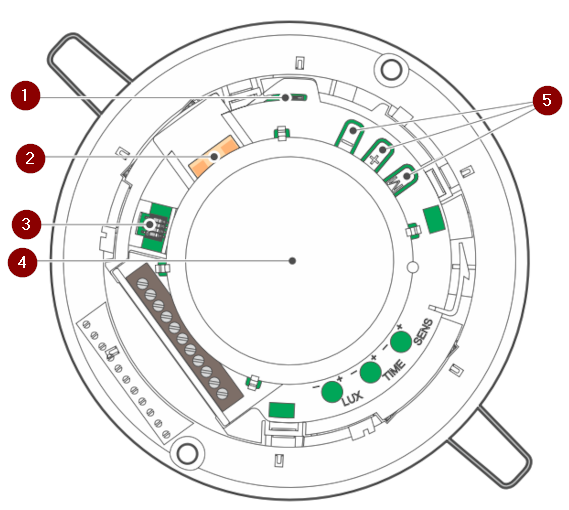

Płytka elektroniki

1. styk sabotażowy reagujący na otwarcie obudowy
2. czujnik mikrofalowy
3. przełączniki DIP-switch do konfigurowania czujki
4. soczewka
5. przyciski do konfigurowania czujki

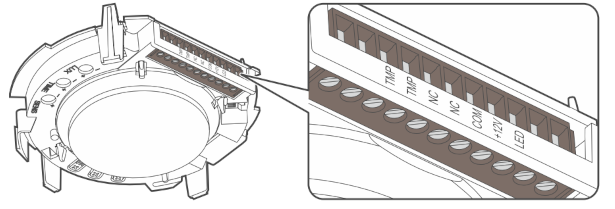

Zaciski

• TMP - wyjście sabotażowe (NC)
• NC - wyjście alarmowe (przekaźnik NC)
• COM - masa
• +12V - wejście zasilania
• LED - włączanie / wyłączanie wskaźnika LED

Bezpieczeństwo i montaż

• zabezpieczenie przed otwarciem obudowy
• spełnia wymagania normy EN 50131 Grade 2
• montaż sufitowy, wpuszczany

Specyfikacja techniczna:

• maksymalny obszar detekcji:
  • ø 6 m / 28 m2 – montaż na 2,4 m
  • ø 10 m / 79 m2 – montaż na 3,5 m
• wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24V DC
• wyjścia sabotażowe (NC): 100 mA / 30V DC
• rezystancja zestyku przekaźnika (wyjście alarmowe): 26Ω
• częstotliwość mikrofali: 24,125 GHz
• czas sygnalizacji alarmu: 2 s
• czas rozruchu: 30 s
• wykrywalna prędkość ruchu: 0.3...3 m/s
• rezystory parametryczne: 2x 1,1 kΩ
• stopień zabezpieczenia wg EN 50131-2-2: Grade 2
• klasa środowiskowa wg EN50130-5: II
• spełniane normy: EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5
• temperatura pracy: -10°C...+55°C
• maksymalna wilgotność: 93% (±3%)
• zalecana wysokość montażu: 2,4 - 3m
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 12 mA (w stanie gotowości), 43 mA (max.)
• wymiary: ø 130 x 42 mm
• waga: 141 g

• czujka Satel SLIM-R-DUAL - 1 szt;
• instrukcja skrócona.
