Przewodowa, dualna czujka ruchu PIR+MW Satel SLIM-R-DUAL-PRO sufitowa, wpuszczana

Skuteczna detekcja ruchu PIR

• detekcja ruchu przy użyciu pasywnego czujnika podczerwieni (PIR) i czujnika mikrofalowego (MW)
• maksymalny obszar detekcji:
  • ø 6 m / 28 m2 – montaż na 2,4 m (1)
  • ø 10 m / 79 m2 – montaż na 3,5 m (2)
• regulowana czułość detekcji obu czujników
• możliwość oddzielnego testowania czujników
• cyfrowy algorytm detekcji ruchu dla obu czujników
• cyfrowa kompensacja temperatury
• cyfrowy filtr sygnałów odbieranych przez czujnik mikrofalowy zapewniający odporność na zakłócenia wywołane przez sieć energetyczną oraz lampy wyładowcze
• możliwość konfigurowania ustawień czujki przy użyciu pilota Satel OPT-1 (brak w zestawie)
• wybór trybu pracy: podstawowy lub zaawansowany
• aktywny antymasking IR zgodny z normą EN 50131-2-2 dla Grade 3 -  wykrywa próby zasłonięcia czujki lub zamalowania soczewki farbą
• opóźnienie antymaskingu - czujka zgłosi maskowanie, jeżeli będzie zasłonięta przez 60 sekund. Jeżeli opóźnisz zadziałanie funkcji antymaskingu, nie będzie ona spełniała wymagań normy EN 50131-2-2 dla Grade 3

Tryby pracy

• oba czujniki wykryły ruch w odstępie czasu krótszym niż 3 sekundy,
• w odstępie czasu krótszym niż 3 sekundy czujnik mikrofalowy wykrył ruch, a czujnik PIR zarejestrował niewielkie zmiany w polu widzenia, jednak niewystarczające by uznać je za ruch,
• w ciągu 15 minut czujnik mikrofalowy wykrył ruch 16 razy, chociaż czujnik PIR nie zarejestrował żadnych zmian w polu widzenia.

Sygnalizacja LED i diagnostyka pracy

• wskaźniki LED informujące o stanie urządzenia
• wybór koloru sygnalizowania alarmu (dostępne 7 kolorów)
• sygnalizacja:
  • rozruchu – miga na przemian w różnych kolorach przez około 30 sekund,
  • wykrycia ruchu przez czujnik mikrofalowy – świeci przez 3 sekundy (kolor fabryczny: zielony),
  • wykrycia ruchu przez czujnik PIR – świeci przez 3 sekundy (kolor fabryczny: fioletowy),
  • alarmu – świeci przez 2 sekundy (kolor fabryczny: niebieski),
  • maskowania – miga, gdy czujka jest zamaskowana (ten sam kolor świecenia, co w przypadku alarmu),
  • awarii – świeci przez cały czas trwania awarii (ten sam kolor świecenia, co w przypadku alarmu).
• można zmienić kolor używany do sygnalizowania alarmu / awarii / maskowania
• opcja włączenia / wyłączenia sygnalizacji wykrycia ruchu przez czujniki mikrofalowy i PIR
• możliwość włączenia / wyłączenia sygnalizacji maskowania.
• nadzór układu detekcji ruchu
• kontrola napięcia zasilania
• zdalne włączanie / wyłączanie wskaźnika
• zgłaszanie awarii w przypadku:
  • uszkodzenia układu detekcji
  • spadku napięcia poniżej 9V na czas dłuższy niż 2 sekundy

Płytka elektroniki

1. styk sabotażowy reagujący na otwarcie obudowy
2. czujnik mikrofalowy
3. przełączniki DIP-switch do konfigurowania czujki
4. soczewka
5. przyciski do konfigurowania czujki

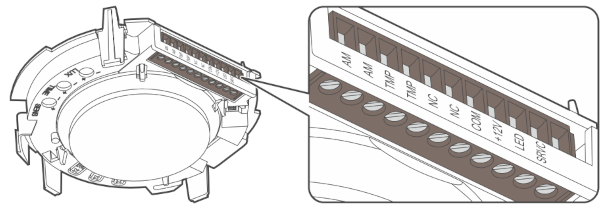

Zaciski

• AM - wyjście antymaskingu (przekaźnik NC)
• TMP - wyjście sabotażowe (przekaźnik NC)
• NC - wyjście alarmowe (przekaźnik NC)
• COM - masa
• +12V - wejście zasilania
• LED - włączanie / wyłączanie wskaźnika LED

Bezpieczeństwo i montaż

• zabezpieczenie przed otwarciem obudowy
• ochrona przed przemieszczeniem czujki (opcjonalnie, po włączeniu detekcji przemieszczenia czujki)
• spełnia wymagania normy EN 50131 Grade 2
• montaż sufitowy, wpuszczany

Specyfikacja techniczna:

• maksymalny obszar detekcji:
  • ø 6 m / 28 m2 – montaż na 2,4 m
  • ø 10 m / 79 m2 – montaż na 3,5 m
• wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24V DC
• wyjścia antymaskingu (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24V DC
• wyjścia sabotażowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24V DC
• rezystancja zestyku przekaźnika (wyjście alarmowe): 26Ω
• rezystancja zestyku przekaźnika (wyjście antymaskingu): 26Ω
• rezystancja zestyku przekaźnika (wyjście sabotażowe): 26Ω
• częstotliwość mikrofali: 24,125 GHz
• czas sygnalizacji alarmu: 2 s
• czas rozruchu: 30 s
• wykrywalna prędkość ruchu: 0.2...3 m/s
• rezystory parametryczne: 2x 1,1 kΩ / 2x 4,7 kΩ / 2x 5,6 kΩ
• stopień zabezpieczenia wg EN 50131-2-4: Grade 3
• klasa środowiskowa wg EN50130-5: II
• spełniane normy: EN 50131-1, EN 50131-2-4, EN 50130-4, EN 50130-5
• temperatura pracy: -10°C...+55°C
• maksymalna wilgotność: 93% (±3%)
• zalecana wysokość montażu: 2,4 - 3m
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 18 mA (w stanie gotowości), 50 mA (max.)
• wymiary: ø 130 x 42 mm
• waga: 141 g

• czujka Satel SLIM-R-DUAL-PRO - 1 szt;
• instrukcja skrócona.
