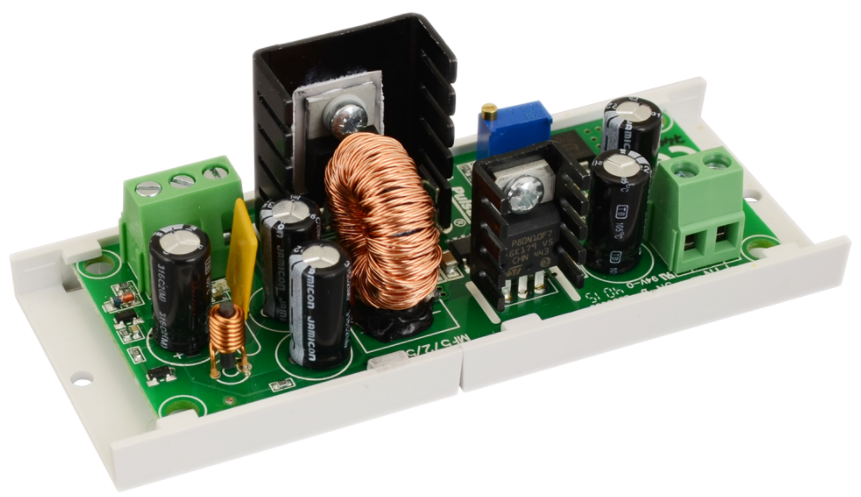

PRZETWORNICA PODWYŻSZAJĄCO-OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC20SE 5÷15VDC

Dostępność: Dostępność 24h.

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 10861

Kod EAN: 5902135303993

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 123,39 zł

Cena netto: 100,32 zł

Cena katalogowa: 145,14 zł

Oszczędzasz: 21,75 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

Moduł przetwornicy podwyższająco-obniżającej napięcie Pulsar DC/DC20SE służy do utrzymania stałej wartości napięcia wyjściowego z przedziału 5÷15V DC ustawionego potencjometrem VADJ, bez względu na wahania w zakresie 9,5V÷16V DC napięcia wejściowego.

Jak to działa?

gdy napięcie wejściowe jest niższe od żądanego na wyjściu -> przetwornica podnosi je do ustawionej wartości
gdy napięcie wejściowe jest wyższe od wymaganego na wyjściu -> przetwornica obniża je do żądanej, ustawionej potencjometrem VADJ wartości.

Maksymalny prąd obciążenia wynosi Imax=2A (Pmax= 24W).

Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).

Cechy produktu:

przykład zastosowania: podwyższenie napięcia z 9,5V na 12V DC lub obniżenie napięcia z 16V na 9V DC
zakres napięcia wejściowego: 9,5÷16V DC
zakres napięcia wyjściowego: 5÷15V
max. prąd obciążenia: 2A (24W)
wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez: zwarcie wyjścia przeciążenie wyjścia
zabezpieczenia: przeciwzwarciowe SCP, przeciążeniowe OLP
wysoka sprawność: 89%
sygnalizacja optyczna LED
montaż: listwa montażowa z taśmą samoprzylepną, wkręty montażowe

Specyfikacja techniczna:

moc modułu P: 24W max.
sprawność energetyczna: 84%÷89%
napięcie tętnienia: 60mV p-p
prąd wyjściowy: 2,0A max.
pobór prądu przez układy modułu: 15 mA max.
zabezpieczenie przed zwarciem SCP: elektroniczne, automatyczny powrót
zabezpieczenie przed przeciążeniem OLP: 110-150% mocy modułu, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC)
wyjścia techniczne - PSU wyjście sygnalizujące awarię - przeciążenie lub zwarcie wyjścia AUX modułu: typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja), stan normalny: poziom L (0V)
sygnalizacja optyczna:
- IN dioda sygnalizująca stan zasilania DC (czerwona, stan normalny świeci światłem ciągłym)
- AUX dioda sygnalizująca stan zasilania DC na wyjściu (zielona, stan normalny świeci światłem ciągłym)
- PSU dioda sygnalizująca awarię - przeciążenie lub zwarcie wyjścia AUX modułu (czerwona, stan normalny nie świeci, awaria świeci światłem ciągłym)
temperatura pracy: -10°C ÷40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia
złącza: Ф0,41÷1,63 (AWG 26-14)
zakres napięcia wejściowego (zasilanie): 9,5V÷16V DC
zakres napięcia wyjściowego: 5÷15 V DC, ustawienie fabryczne: 12V
wymiary 110 x 43 x 27 mm
waga netto: 0,05 kg

W zestawie:

przetwornica Pulsar DC/DC20SE - 1 szt;
instrukcja.

Informacja o bezpieczeństwie

zobacz szczegóły

Dane kontaktowe producenta:

Pulsar K. Bogusz sp.j., Siedlec 150, 32-744 Łapczyca, Polska, e-mail: biuro@pulsar.pl, telefon: (+48) 14 610-19-40

Instrukcja obsługi
