PRZETWORNICA PODWYŻSZAJĄCA NAPIĘCIE PULSAR DC/DC48250 48V/2.5A

PRZETWORNICA PODWYŻSZAJĄCA NAPIĘCIE PULSAR DC/DC48250 48V/2.5A

Dostępność: Produkt archiwalny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 13245

Kod EAN: 5902135303948

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 157,87 zł

Cena netto: 128,35 zł

Cena katalogowa: 185,73 zł

Oszczędzasz: 27,86 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Chwilowo niedostępny

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

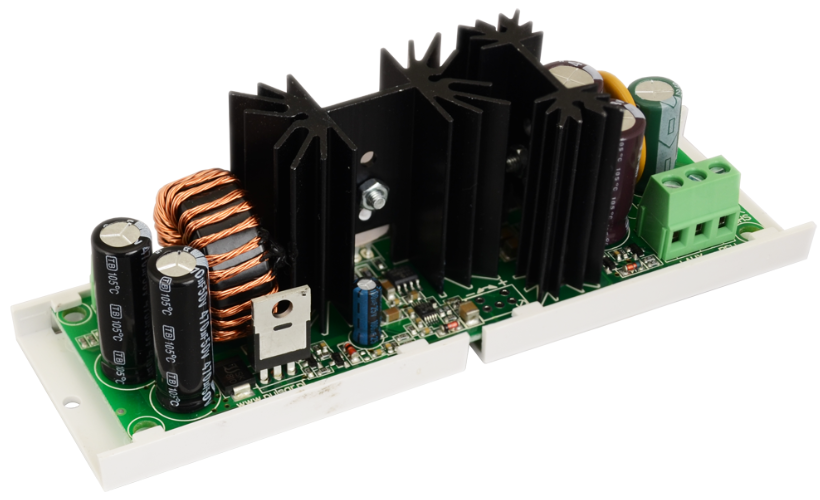

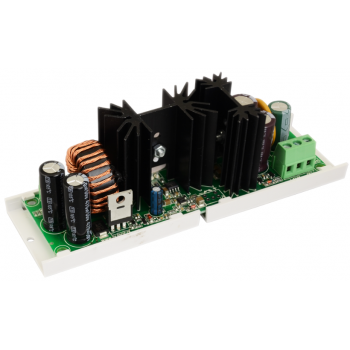

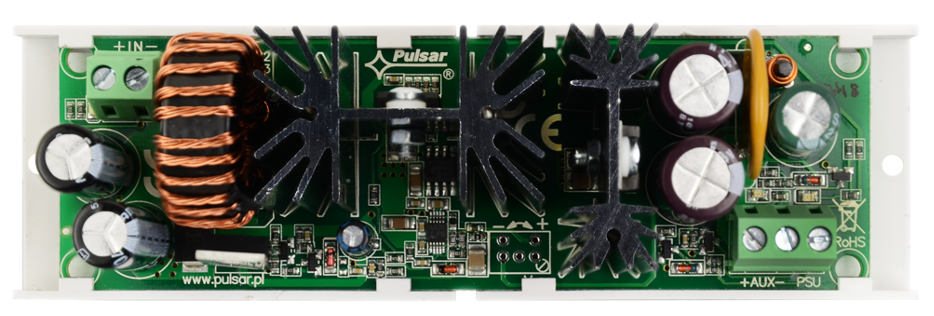

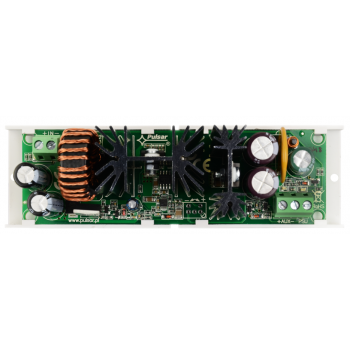

Moduł przetwornicy Pulsar DC/DC48250 służy do podwyższenia napięcia wejściowego z zakresu 18V÷28V DC do napięcia 48V DC na wyjściu przetwornicy.
Maksymalny prąd obciążenia wynosi Imax=2.5A (Pmax=120W).
Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).

Cechy produktu:

wysoka sprawność: 96%
przykład zastosowania: podwyższenie napięcia z 24V na 48V DC
przetwornica DC/DC podwyższająca napięcie z regulacją napięcia wyjściowego
sygnalizacja optyczna LED
napięcie wejściowe: 18÷28V DC
napięcie wyjściowe: 48V DC
maksymalny prąd obciążenia: 2.5A (120W)
wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez: zwarcie wyjścia, przeciążenie wyjścia
zabezpieczenia:
- przeciwzwarciowe SCP
- przeciążeniowe OLP
montaż: listwa montażowa z taśmą samoprzylepną, wkręty montażowe

Specyfikacja techniczna:

moc modułu P: 120W max.
sprawność energetyczna: 94%÷ 96%
napięcie tętnienia: 150mV p-p max
prąd wyjściowy: 2.5A max.
pobór prądu przez układy modułu: 25 mA max.
zabezpieczenie przed zwarciem SCP i przed przeciążeniem OLP: 110-150% mocy zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC)
wyjścia techniczne - PSU wyjście sygnalizujące awarię - przeciążenie lub zwarcie wyjścia AUX modułu: typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja), stan normalny: poziom L (0V)
sygnalizacja optyczna:
- IN dioda sygnalizująca stan zasilania DC (czerwona, stan normalny świeci światłem ciągłym)
- AUX dioda sygnalizująca stan zasilania DC na wyjściu (zielona, stan normalny świeci światłem ciągłym)
- PSU dioda sygnalizująca awarię - przeciążenie lub zwarcie wyjścia AUX modułu (czerwona, stan normalny nie świeci, awaria świeci światłem ciągłym)
złącza: Ф0,41÷1,63 (AWG 26-14)
mocowanie: taśma montażowa lub wkręt montażowy x 2
temperatura pracy: -10°C ÷40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia
zakres napięcia wejściowego (zasilanie): 18V÷28V DC
zakres napięcia wyjściowego: 48V DC
wymiary: 140 x 43 x 45 mm
waga netto: 0,15 kg

W zestawie:

przetwornica Pulsar DC/DC48250 - 1 szt;
instrukcja.
