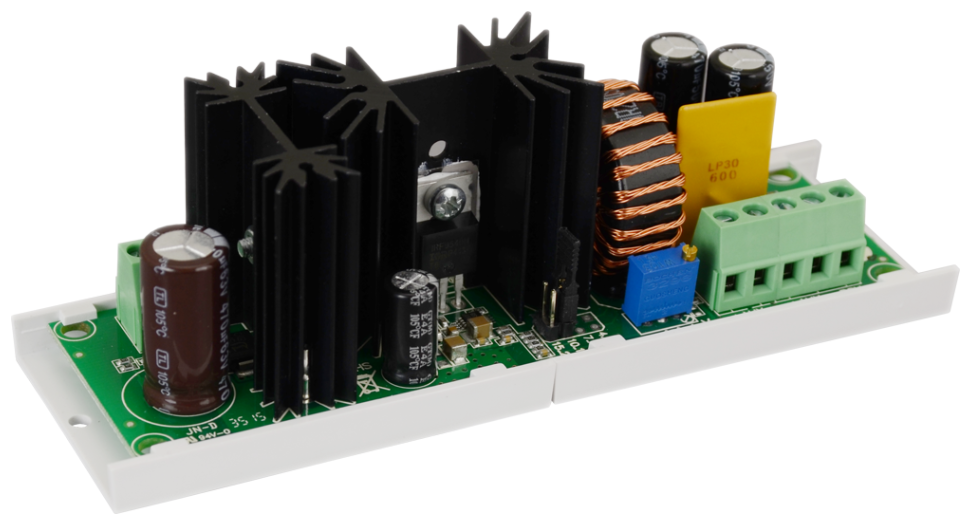

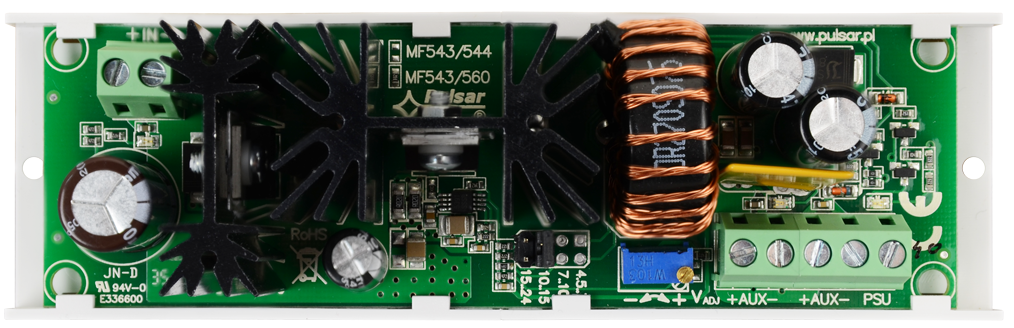

PRZETWORNICA OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC50HV 28-60V NA 12-24VDC 5A

Dostępność: Dostępny

Koszt wysyłki: od 9,49 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Paczka pocztowa pobraniowa Pocztex48 - 14,00 zł
Kurier pobranie - 20,00 zł
Paczka pocztowa Pocztex48 - 9,49 zł
InPost Paczkomaty (przelew lub pobranie) - 15,00 zł
Odbiór osobisty - 0,00 zł

Numer katalogowy: 11214

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 111,87 zł

Cena netto: 90,95 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Moduł przetwornicy obniżającej napięcie Pulsar DC/DC50HV służy do obniżenia napięcia z zakresu 28V÷60V DC na wejściu przetwornicy do napięcia z zakresu 12V÷24V DC na wyjściu, ustawionego potencjometrem VADJ.
Maksymalny prąd obciążenia wynosi Imax=5A (Pmax= 60W).
Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).

Cechy produktu:

  • wysoka sprawność: 92%
  • sygnalizacja optyczna LED
  • zakres napięcia wejściowego: 28÷60V DC
  • zakres napięcia wyjściowego: 12÷24V DC
  • maksymalny prąd obciążenia: 5A (60W)
  • wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez: zwarcie wyjścia, przeciążenie wyjścia
  • zabezpieczenia: przeciwzwarciowe SCP, przeciążeniowe OLP
  • montaż: listwa montażowa z taśmą samoprzylepną, wkręty montażowe

Specyfikacja techniczna:

  • zakres napięcia wejściowego (zasilanie): 28V÷60V DC
  • zakres napięcia wyjściowego: 12V÷15V, 15V÷24V; zakresy przełączane zworką; ustawienie fabryczne: 12V.
  • moc modułu P: 60W max.
  • sprawność energetyczna: 85%÷ 92%
  • napięcie tętnienia: 80mV p-p max
  • prąd wyjściowy: 5A max.
  • pobór prądu przez układy modułu: 20 mA max.
  • zabezpieczenie przed zwarciem SCP: elektroniczne, automatyczny powrót
  • zabezpieczenie przed przeciążeniem OLP: 110-150% mocy zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC)
  • wyjścia techniczne - PSU wyjście sygnalizujące awarię - przeciążenie lub zwarcie wyjścia AUX modułu: typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja), stan normalny: poziom L (0V)
  • sygnalizacja optyczna:
    • czerwona: stan normalny świeci światłem ciągłym (IN dioda sygnalizująca stan zasilania DC);
    • zielona: stan normalny świeci światłem ciągłym (AUX dioda sygnalizująca stan zasilania DC na wyjściu);
    • czerwona: stan normalny nie świeci, awaria świeci światłem ciągłym (PSU dioda sygnalizująca awarię - przeciążenie lub zwarcie wyjścia AUX modułu)
  • warunki pracy:
    • II klasa środowiskowa,
    • temperatura pracy: -10°C ÷40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia
  • wymiary: 140 x 43 x 45 mm
  • waga netto/brutto: 0,15/0,20

W zestawie:

  • moduł przetwornicy Pulsar DC/DC50HV - 1 szt;
  • taśma montażowa lub wkręt montażowy - 2 szt;
  • instrukcja.
