Strona główna » PRODUKTY ARCHIWALNE » PRZETWORNICA OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC20SD 8-28V NA 4,5-19V 2A
alt
PULSAR DC/DC20SDPRZETWORNICA OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC20SD 8-28V NA 4,5-19V 2APRZETWORNICA OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC20SD 8-28V NA 4,5-19V 2A
PULSAR DC/DC20SD
PRZETWORNICA OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC20SD 8-28V NA 4,5-19V 2A
PRZETWORNICA OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC20SD 8-28V NA 4,5-19V 2A

PRZETWORNICA OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC20SD 8-28V NA 4,5-19V 2A

Pulsar

Dostępność: Produkt archiwalny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 13235

Kod EAN: 5902135303979

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 50,19 zł

Cena netto: 40,80 zł

Cena katalogowa: 59,04 zł

Oszczędzasz: 8,85 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)

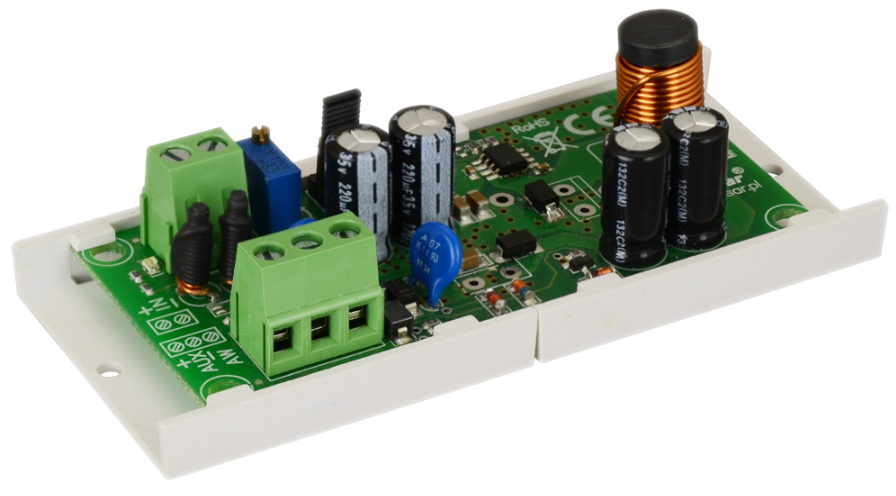

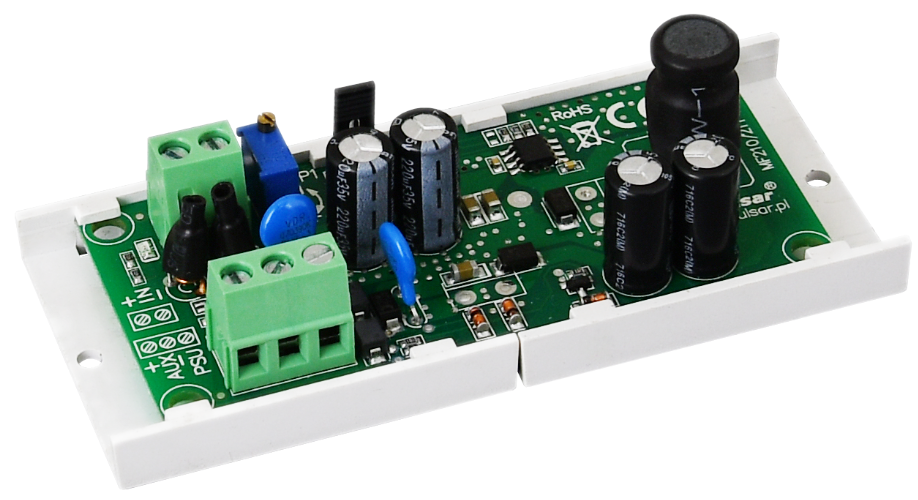

Moduł przetwornicy obniżającej napięcie Pulsar DC/DC20SD służy do obniżenia napięcia z zakresu 8V÷28V DC na wejściu przetwornicy do napięcia z zakresu 4,5V÷19V DC na wyjściu, ustawionego potencjometrem P1.
Maksymalny prąd obciążenia wynosi Imax=2A (Pmax=24W). Aby przetwornica pracowała poprawnie musi być zachowana różnica 3V między napięciem wejściowym (obniżanym), a wyjściowym.
Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).

Cechy produktu:

  • wysoka sprawność: 80÷90%
  • sygnalizacja optyczna LED
  • zakres napięcia wejściowego: 8÷28V DC
  • zakres napięcia wyjściowego: 4,5÷19VDC
  • minimalna różnica między napięciem wejściowym (obniżanym) a wyjściowym: 3V
  • maksymalny prąd obciążenia: 2A (24W)
  • wyjścia techniczne AW – awaria przetwornicy
  • wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez: zwarcie wyjścia, przeciążenie wyjścia
  • zabezpieczenia:
    • przeciwzwarciowe SCP,
    • przeciążeniowe OLP,
    • termiczne OHP
  • montaż: listwa montażowa z taśmą samoprzylepną, wkręty montażowe

Specyfikacja techniczna:

  • zakres napięcia wejściowego (zasilanie): 8V÷28V DC, zależne od zakresu ustawionego zworką

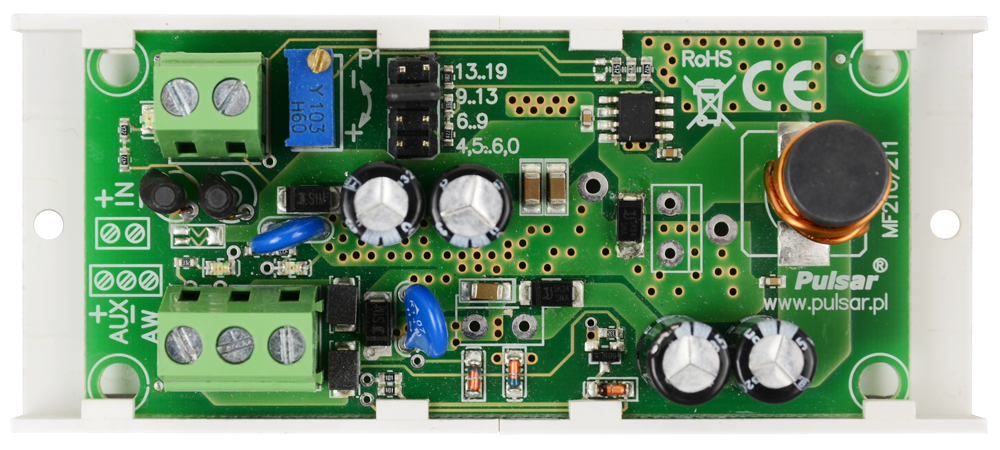

  • zakres napięcia wyjściowego: 4,5V÷6V, 6V÷9V, 9V÷13V, 13V÷19V; zakresy przełączane zworką; stawienie fabryczne: 12V
  • minimalna różnica między napięciem wejściowym a wyjściowym: 3V
  • moc modułu P: 24W max.
  • sprawność energetyczna: 80%÷ 90% w całym zakresie zasilania i obciążenia
  • napięcie tętnienia: 20mV p-p... 50mV p-p
  • prąd wyjściowy: 2A max.
  • pobór prądu przez układy modułu: 10 mA max.
  • zabezpieczenie przed zwarciem SCP i przeciążeniem OLP: 180-200% mocy modułu – ograniczenie prądu wyjściowego, automatyczny powrót po zaniku zwarcia
  • wyjścia techniczne - PSU wyjście sygnalizujące awarię: typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja), stan normalny: poziom L (0V)
  • sygnalizacja optyczna:
    • IN dioda sygnalizująca stan zasilania DC: czerwona: stan normalny świeci światłem ciągłym
    • AUX dioda sygnalizująca stan zasilania DC na wyjściu: zielona: stan normalny świeci światłem ciągłym
    • PSU dioda sygnalizująca awarię:  czerwona: stan normalny nie świeci, awaria świeci światłem ciągłym
  • mocowanie: taśma montażowa lub wkręt montażowy x 2
  • złącza: Ф0,41÷1,63 (AWG 26-14)
  • warunki pracy: II klasa środowiskowa, -10°C ÷40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia
  • wymiary: 100 x 43 x 27 mm
  • waga netto/brutto: 0,05/0,08 kg

W zestawie:

  • moduł przetwornicy Pulsar DC/DC20SD - 1 szt;
  • instrukcja.
