PRZETWORNICA OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC10SD 8-28V NA 4,5-19V 1A

PRZETWORNICA OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC10SD 8-28V NA 4,5-19V 1A

Dostępność: Dostępność - 1-2 dni

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 11215

Kod EAN: 5902135303962

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 41,85 zł

Cena netto: 34,02 zł

Cena katalogowa: 49,20 zł

Oszczędzasz: 7,35 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

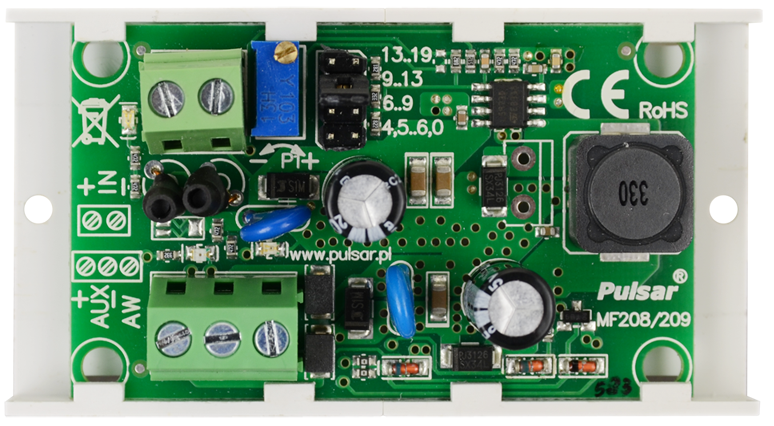

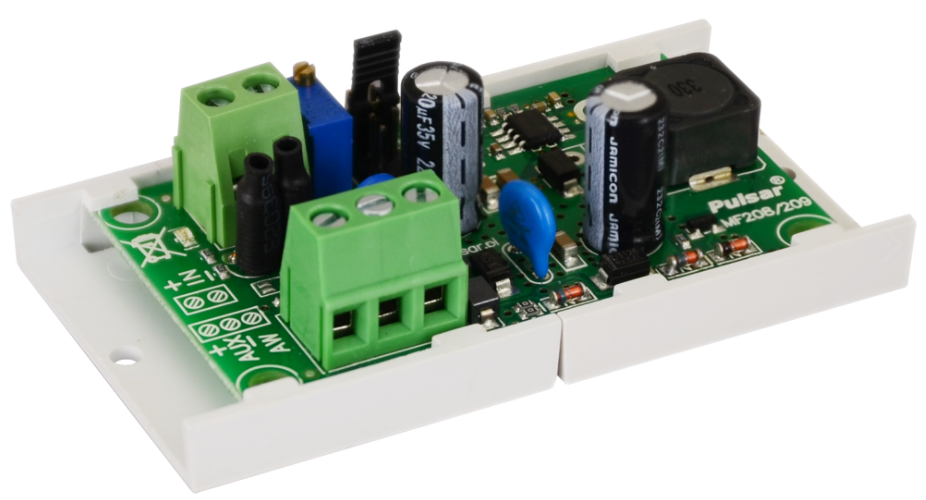

Moduł przetwornicy obniżającej napięcie Pulsar DC/DC10SD służy do obniżenia napięcia z zakresu 8V÷28V DC na wejściu przetwornicy do napięcia z zakresu 4,5V÷19V DC na wyjściu, ustawionego potencjometrem P1.
Maksymalny prąd obciążenia wynosi Imax=1A (Pmax= 12W). Aby przetwornica pracowała poprawnie musi być zachowana różnica 3V między napięciem wejściowym (obniżanym), a wyjściowym.
Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).

Cechy produktu:

wysoka sprawność: 80÷93%
sygnalizacja optyczna LED
zakres napięcia wejściowego: 8÷28V DC
zakres napięcia wyjściowego: 4,5÷19VDC
minimalna różnica między napięciem wejściowym (obniżanym) a wyjściowym: 3V
maksymalny prąd obciążenia: 1A (12W)
wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez: zwarcie wyjścia, przeciążenie wyjścia
zabezpieczenia: przeciwzwarciowe SCP, przeciążeniowe OLP, termiczne OHP
montaż: listwa montażowa z taśmą samoprzylepną, wkręty montażowe

Specyfikacja techniczna:

zakres napięcia wejściowego (zasilanie): 8V÷28V DC, zależne od zakresu ustawionego zworką
zakres napięcia wyjściowego: 4,5V÷6V, 6V÷9V, 9V÷13V, 13V÷19V; zakresy przełączane zworką; stawienie fabryczne: 12V
minimalna różnica między napięciem wejściowym a wyjściowym: 3V
moc modułu P: 12W max.
sprawność energetyczna: 80%÷ 90% w całym zakresie zasilania i obciążenia
napięcie tętnienia: 20mV p-p... 50mV p-p
prąd wyjściowy: 1A max.
pobór prądu przez układy modułu: 10 mA max.
zabezpieczenie przed zwarciem SCP i przeciążeniem OLP: 180-200% mocy modułu – ograniczenie prądu wyjściowego, automatyczny powrót po zaniku zwarcia
wyjścia techniczne - PSU wyjście sygnalizujące awarię: typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja), stan normalny: poziom L (0V)
sygnalizacja optyczna:
- czerwona: stan normalny świeci światłem ciągłym (IN dioda sygnalizująca stan zasilania DC);
- zielona: stan normalny świeci światłem ciągłym (AUX dioda sygnalizująca stan zasilania DC na wyjściu);
- czerwona: stan normalny nie świeci, awaria świeci światłem ciągłym (PSU dioda sygnalizująca awarię - przeciążenie lub zwarcie wyjścia AUX modułu)
warunki pracy: II klasa środowiskowa, -10°C ÷40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia -
wymiary: 80 x 43 x 27 mm
waga netto/brutto: 0,04/0,06

W zestawie:

moduł przetwornicy Pulsar DC/DC10SD - 1 szt;
taśma montażowa lub wkręt montażowy - 2 szt;
instrukcja.

Instrukcja obsługi
