Przetwornica izolowana ATTE AVIC-200-240-OF stabilizująca napięcie do 24V 200W

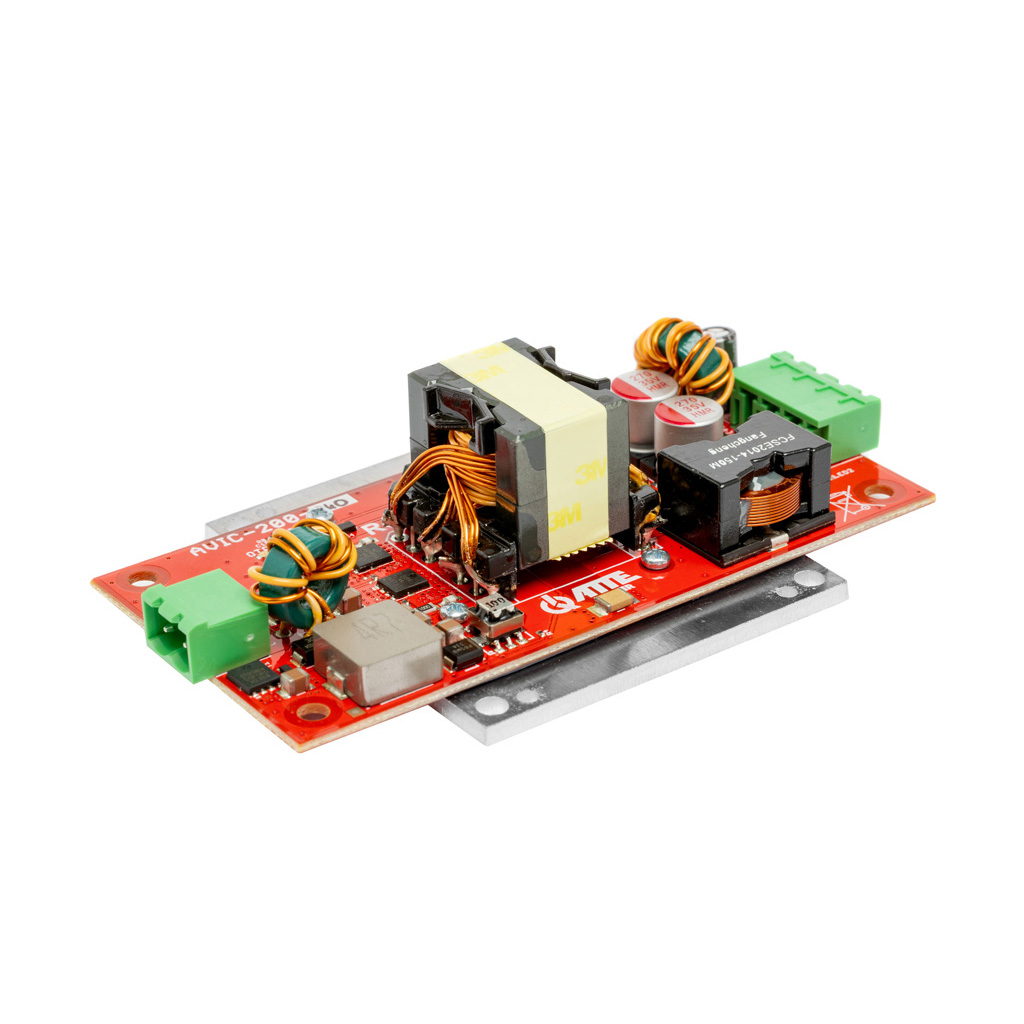

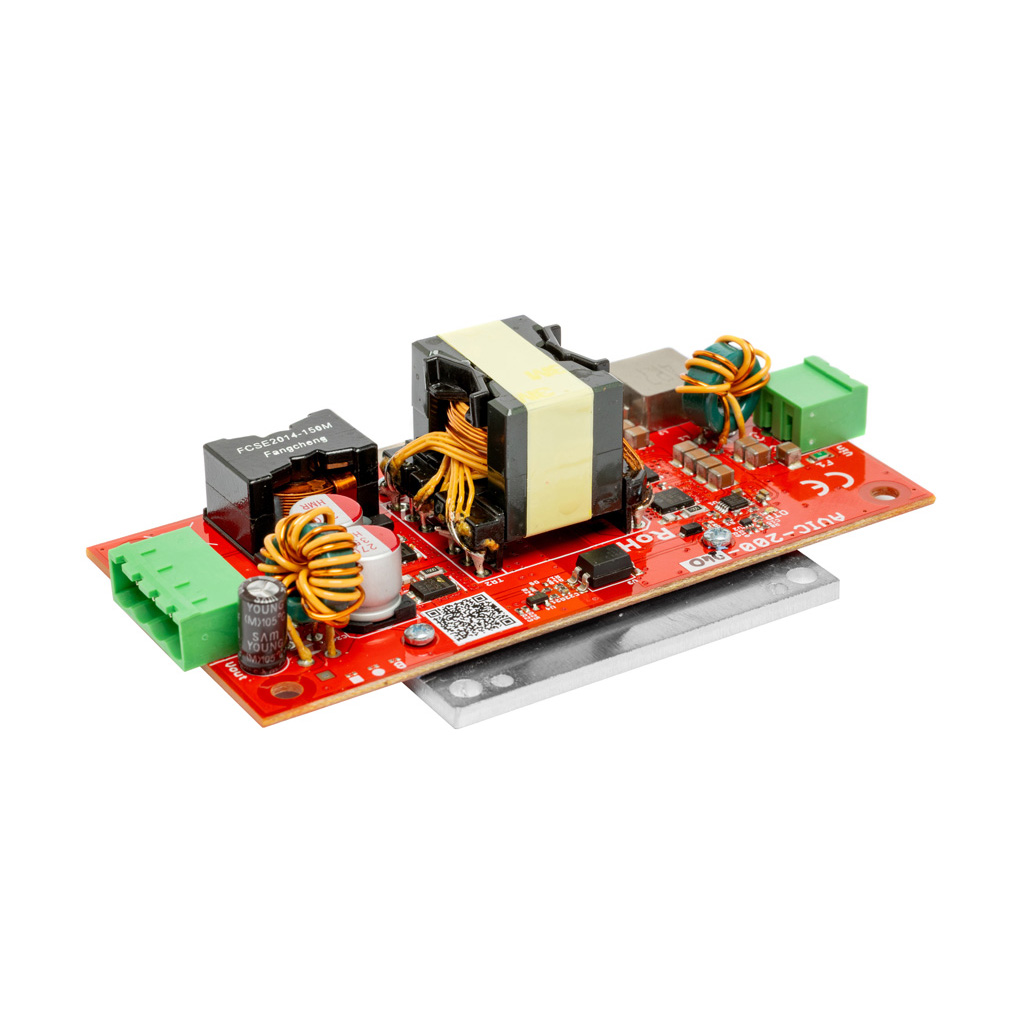

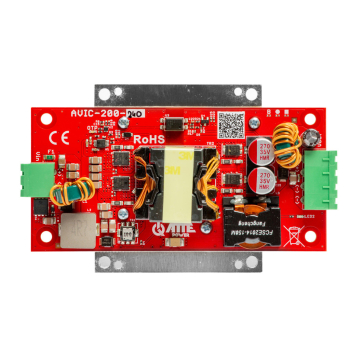

AVIC-200-240-OF to izolowana przetwornica DC/DC stabilizująca napięcie wyjściowe na poziomie 24 V. Umożliwia bezpieczne zasilanie urządzeń monitoringu w instalacjach buforowych, niezależnie od zmian napięcia akumulatora.

Najważniejsze cechy i funkcje urządzenia:

✔️ Stabilizowane napięcie 24 V: przetwornica utrzymuje stałe napięcie wyjściowe przy zasilaniu z zakresu 16–36 V.

✔️ Izolacja galwaniczna: oddziela elektrycznie wejście od wyjścia, ograniczając przenoszenie zakłóceń i zwiększając ochronę podłączonych urządzeń.

✔️ Praca w systemach buforowych: stabilizuje napięcie w instalacjach 24 V DC współpracujących z akumulatorem.

✔️ Wysoka sprawność: sprawność przekraczająca 90% ogranicza straty energii podczas pracy modułu.

✔️ Sygnalizacja napięcia wyjściowego: czerwona dioda LED2 informuje o obecności napięcia na wyjściu przetwornicy.

✔️ Kontrola temperatury: czerwona dioda LED OTP sygnalizuje przekroczenie temperatury 70°C.

✔️ Szeroki zakres temperatur pracy: urządzenie może pracować w temperaturze od -25°C do +65°C.

✔️ Aluminiowy radiator: wspomaga odprowadzanie ciepła i umożliwia montaż modułu na płaskiej powierzchni.

✔️ Praca bez konfiguracji: urządzenie jest gotowe do działania po prawidłowym podłączeniu zasilania i odbiornika.

✔️ Konstrukcja Open Frame: moduł można zabudować w obudowach ABOX lub zamontować na blachach systemowych z otworami w rastrze 10,8 mm.



Zastosowania:

✔️ Systemy buforowe 24 V DC: przetwornica stabilizuje napięcie zasilania niezależnie od poziomu naładowania akumulatora.

✔️ Monitoring wizyjny: umożliwia stabilne zasilanie urządzeń monitoringu wymagających napięcia 24 V.

✔️ Instalacje z akumulatorem: sprawdza się tam, gdzie napięcie wejściowe zmienia się w zakresie od 16 V do 36 V.

✔️ Ochrona przed zakłóceniami: izolacja galwaniczna ogranicza przenoszenie zakłóceń pomiędzy wejściem a wyjściem przetwornicy.

✔️ Zabudowa w obudowach ABOX: konstrukcja Open Frame umożliwia montaż modułu w kompatybilnych obudowach systemowych.

✔️ Montaż na płaskiej powierzchni: aluminiowy radiator pozwala zamocować urządzenie bezpośrednio na odpowiednim podłożu.

✔️ Montaż na blachach systemowych: otworowanie w rastrze 10,8 mm ułatwia instalację na dedykowanych płytach montażowych.



Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 24 VDC ±5%
• maksymalny prąd wyjściowy: 8 A
• maksymalna moc wyjściowa: 200 W

Parametry wejściowe:

• napięcie wejściowe: 16–36 VDC

Sprawność:

• 92% przy Vin = 28 V i Pout = 200 W

Pobór prądu:

• jałowy prąd przetwornicy: 30 mA przy napięciu 28 V

Zabezpieczenia:

• zabezpieczenie przeciwprzepięciowe
• zabezpieczenie przeciwprzeciążeniowe
• zabezpieczenie termiczne przy temperaturze 80°C

Izolacja:

• napięcie izolacji galwanicznej: 1 kV

Sygnalizacja:

• LED OTP, czerwona: przekroczenie temperatury 70°C
• LED2, czerwona: obecność napięcia na wyjściu

Konstrukcja:

• moduł bez obudowy, przeznaczony do zabudowy
• typ konstrukcji: Open Frame

Montaż:

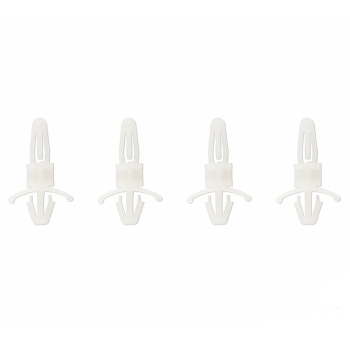

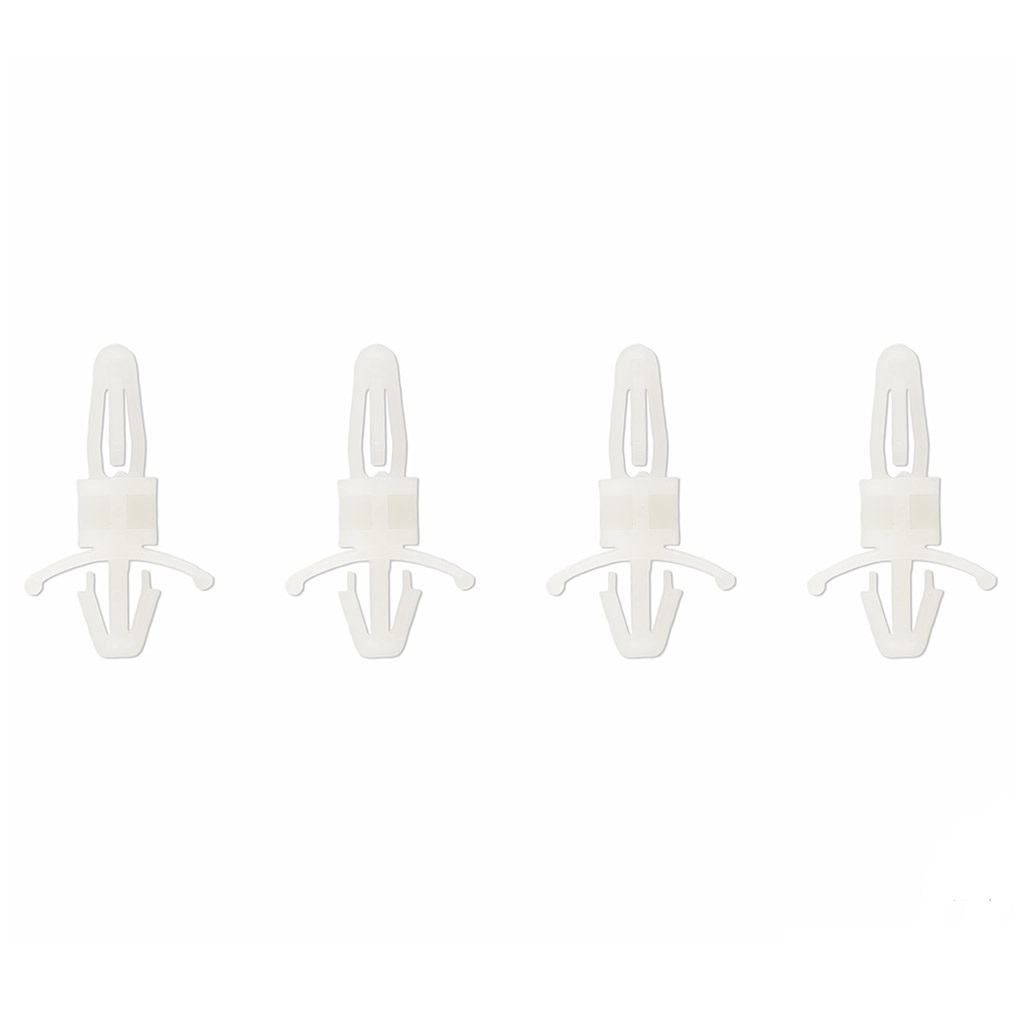

• zatrzaskowe kołki dystansowe
• otwory montażowe w rastrze 10,8 mm
• montaż naścienny przez otwory w aluminiowym radiatorze

Pozostałe:

• temperatura pracy: od -25°C do +65°C
• wymiary: 70 × 115 × 31 mm
• waga: 0,14 kg

• Przetwornica DC/DC AVIC-200-240-OF - 1 szt.
• Elementy montażowe.
