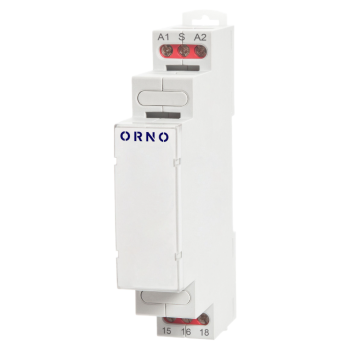

PRZEKAŹNIK INSTALACYJNY NA SZYNĘ DIN ORNO OR-PI-457/1/UNI 1P 12-230V UC 16A

Dostępność: Dostępność - 1-2 dni

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 18205

Kod EAN: 5904988905010

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 76,30 zł

Cena netto: 62,03 zł

Cena katalogowa: 113,90 zł

Oszczędzasz: 37,60 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

Przekaźnik instalacyjny Orno OR-PI-457/1/UNI służy do sterowania działaniem innego urządzenia. Współpracuje z zegarami sterującymi, przyciskami sterowniczymi i wyłącznikami.
Sprawdzi się zarówno w układach przemysłowych, jak i domowych. Stosuje się go do tworzenia i rozbudowy układów automatyki budynkowej czy w instalacjach elektrycznych.
Montaż możliwy na szynie DIN TH-35. Napięcie zasilania - 12-30V AC/DC. Obciążalność 16A.

Specyfikacja techniczna:

Obwód wyjściowy:

liczba i rodzaj zestyków: 1P / 1CO / 1W
materiał styków: AgSnO2
max. napięcie zestyków: 300V AC / 300V DC
obciążenie znamionowe: 16A/250V AC, 16A/24 DC
min. prąd zestyków: 10mA
max. prąd załączania: 30A
obciążalność prądowa trwała zestyku: 16A
max. moc łączeniowa: 4 000 VA
min. moc łączeniowa: 1W
rezystancja zestyków: ≤ 100 mΩ

Obwód wejściowy:

napięcie znamionowe: 12...240 V AC: 50/60 Hz, zaciski (+)A1, (-)A2
napięcie odpadowe: ≥ 0,15Un (AC), ≥ 0,05U (DC)
roboczy zakres napięcia zasilania: 0,85… 1,1 Un
znamionowy pobór mocy: ≤ 1,5W
zakres częstotliwości zasilania AC: 48 ... 63Hz

Dane izolacji (PN-EN 60664-1):

znamionowe napięcie izolacji: 250V AC
znamionowe napięcie udarowe: 4 000V 1,2 / 50 µs
kategoria przepięciowa: III
stopień zanieczyszczenia izolacji: 2
klasa palności: V-0
napięcie probiercze: 4 000V AC (wejście-wyjście), 1 000V AC (przerwy zestykowej), 2 000V AC (pomiędzy torami prądowymi)

Pozostałe:

trwałość łączeniowa: > 0,5 x 10(do potęgi 5) 16 A, 8A, 250 V AC
trwałość mechaniczna (cykle): > 10 (do potęgi 7)
temperatura pracy: -20 st. C ...+50 st. C
temperatura składowania: -40 st. C ...+70 st. C
wilgotność składowania: <85%
max. przekrój przewodów przyłączeniowych: 2,5 mm2
montaż: na szynę DIN TH-35 szer. 1 modułu
stopień ochrony: IP20, PN-EN 60529
wymiary: 90 x 17,5 x 64,6 mm
waga netto: 60g

W zestawie:

przekaźnik ORNO OR-PI-457/1/UNI - 1 szt.;
instrukcja obsługi.
