ORNO OR-PI-470/UNI

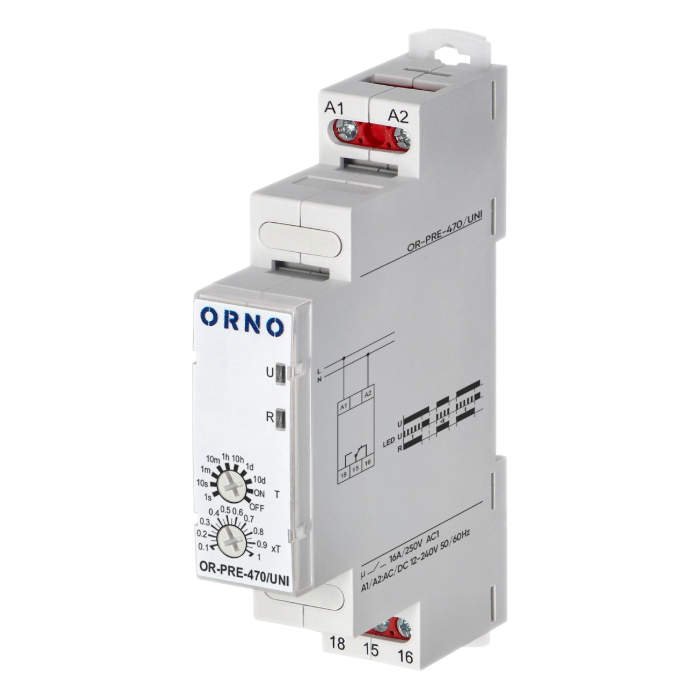

PRZEKAŹNIK CZASOWY NA SZYNĘ DIN ORNO OR-PRE-470/UNI

Orno

Dostępność: Dostępność - 1-2 dni

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 23871

Kod EAN: 5908254849527

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 70,79 zł

Cena netto: 57,55 zł

Cena katalogowa: 105,66 zł

Oszczędzasz: 34,87 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Ilość:
-+
szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Przekaźnik czasowy Orno OR-PRE-470/UNI służy do sterowania działaniem innego urządzenia lub obwodu poprzez załączanie ich na określony czas. Posiada 1 styk przełączający o prądzie znamionowym 16A dla 250V AC i 24V DC. Maksymalna moc obciążeniowa wynosi 4000VA.

Wyposażono go także w funkcję opóźnienia wyzwalania, która umożliwia precyzyjne sterowanie czasem działania podłączonych urządzeń.

Sprawdzi się w sterowaniu układami zasilającymi wentylację, ogrzewanie, sygnalizację itp. - zarówno w instalacjach domowych, jak i przemysłowych.

Montaż możliwy na szynie DIN TH-35. Napięcie zasilania - 12-240V AC/DC.



alt

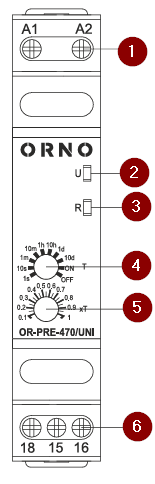

Legenda:
  1. Zaciski zasilania (A1, A2)
  2. Dioda LED zielona U ON – sygnalizacja napięcia zasilania U
  3. Dioda LED czerwona R migająca – odmierzanie czasu T oraz stan przekaźnika wyjściowego
  4. Pokrętło nastawy zakresu czasu oraz funkcji ON / OFF
  5. Pokrętło nastawy mnożnika czasu
  6. Zaciski wyjść przekaźnika (18, 15, 16)

Specyfikacja techniczna:

Obwód wyjściowy:
  • liczba i rodzaj zestyków: 1P / 1CO / 1W
  • materiał styków: AgSnO2
  • max. napięcie zestyków: 300V AC
  • obciążenie znamionowe:
    • 16A / 250V AC
    • 16A / 24V DC
    • 0,3A / 250V DC
  • obciążalność prądowa trwała zestyku: 16A / 250V AC
  • max. moc łączeniowa: 4 000 VA
  • min. moc łączeniowa: 1W 10mA

Obwód wejściowy:
  • napięcie znamionowe: 12-240V AC/DC 50/60Hz,  zaciski (+)A1, (-)A2
  • znamionowy pobór mocy:
    • ≤ 3,5VA 230V AC, 50Hz
    • ≤ 1,5VA 12...240V AC/DC, AC: 50Hz
    • ≤ 1,5W 12...240V AC/DC

Dane izolacji (PN-EN 60664-1):
  • znamionowe napięcie izolacji: 250V AC
  • znamionowe napięcie udarowe: 4 000V 1,2 / 50µs
  • kategoria przepięciowa: III
  • stopień zanieczyszczenia izolacji: 2

Dane obwodu odmierzania czasu:
  • funkcje czasowe: 1 (załączenie na nastawiony czas (Wu))
  • 80 zakresów czasowych
  • zakresy czasowe: OFF, ON 1s ; 10s; 1min; 10min; 1h; 10h; 1d; 10d
  • nastawa czasu: płynna (0,1...1) x zakres czasowy
  • dokładność nastawienia czasu: ± 5% (liczona od końcowych wartości zakresów, dla kierunku ustawiania od min. do max.)

Pozostałe:
  • trwałość łączeniowa: > 0,5 x 105 16A, 8A, 250V AC
  • trwałość mechaniczna (cykle): > 3 x 107
  • temperatura pracy: -20°C...+50°C
  • temperatura składowania: -40°C...+70°C
  • wilgotność składowania: <85%
  • stopień ochrony obudowy: IP20, PN-EN 60529
  • montaż: na szynie DIN (szer. 1 modułu)
  • max. przekrój przewodów przyłączeniowych: 2,5mm2
  • wymiary: 90 x 18 x 65 mm
  • waga netto: 66g

W zestawie:

  • przekaźnik ORNO OR-PRE-470/UNI - 1 szt.;
  • instrukcja obsługi.

Informacja o bezpieczeństwie

zobacz szczegóły

Dane kontaktowe producenta:

ORNO-LOGISTIC Sp. z o.o., Rolników 437, 44-141 Gliwice, Polska, e-mail: techniczny@orno.pl, telefon: +48 32 43 43 110
