• 4 żyły (połączenie monitora - brak w zestawie - z kasetą zewnętrzną),
• 2 żyły (do zasilania monitora i kasety) oraz
• 2 dodatkowe żyły (do sterowania bramą z poziomu monitora).

Sterowanie elektrozaczepem i napędem bramy na 3 sposoby:

• brelok zbliżeniowy – szybkie i wygodne otwieranie elektrozaczepu za pomocą RFID,
• monitor wewnętrzny (brak w zestawie) – umożliwia zdalne sterowanie zarówno elektrozaczepem, jak i napędem bramy,
• aplikacja mobilna Tuya Smart – pełna kontrola nad elektrozaczepem i napędem bramy z dowolnego miejsca, poprzez smartfon (po uprzednim podłączeniu kasety do monitora, brak w zestawie).

Przykładowy schemat podłączenia zestawu:

1. sterowanie bramą
2. zasilacz do monitora (brak w zestawie)
3. monitor (brak w zestawie)
4. zasilacz do kamery CCTV (brak w zestawie)
5. kamera CCTV (brak w zestawie)
6. stacja zewnętrzna
7. zasilacz do stacji zewnętrznej
8. przycisk wyjścia (brak w zestawie)
9. elektrozaczep (brak w zestawie)
10. rozbudowa o kolejne monitory (brak w zestawie)

Podstawowe funkcje panelu

• rozdzielczość: 2 Mpx, 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 160°
• podświetlenie nocne: diody IR (podczerwień)

Funkcje dodatkowe

• wbudowany czytnik zbliżeniowy MIFARE 13,56 MHz (obsługa do 200 tagów, w zestawie 4 breloki zbliżeniowe)
• podświetlany przycisk dzwonka (białe światło)
• programowanie kartami master bezpośrednio ze stacji

1. IR LED
2. Mikrofon
3. Czytnik kart / breloków zbliżeniowych Mifare 13,56MHz
4. Głośnik
5. Soczewka
6. Fotorezystor
7. Przycisk wywołania
8. Przycisk ustawiania czasu otwarcia
9. Gniazdo na przewód
10. Przełącznik CVBS/720/1080P
11. Głośność

• rozdzielczość kamery: 2Mpx 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 160°
• typ przycisków: sensoryczne
• podświetlenie nocne: diody IR (podczerwień)
• czytnik zbliżeniowy w standardzie MIFARE 13,56MHz
• odległość odczytu karty: ≤3cm
• obsługa max. 200 kart
• otwieranie zaczepu: karta, przycisk wyjścia
• zmiana formatu obrazu suwakiem: CVBS, 720P, 1080P
• obudowa: metal / akryl
• stopień ochrony: IP66, IK07
• montaż natynkowy
• temperatura pracy: -30°C ...+55°C
• wilgotność pracy: 10%RH - 90%RH
• zasilanie: 15V DC (zasilacz w zestawie)
• pobór prądu: 150 mA
• pobór mocy: 0,15W (czuwanie)

• wymiary: 64 x 150,2 x 19,5 mm

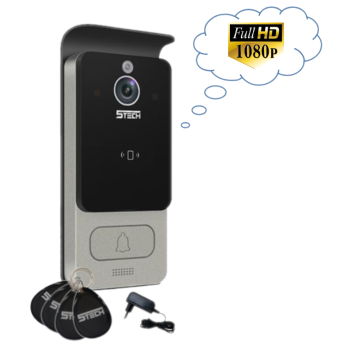

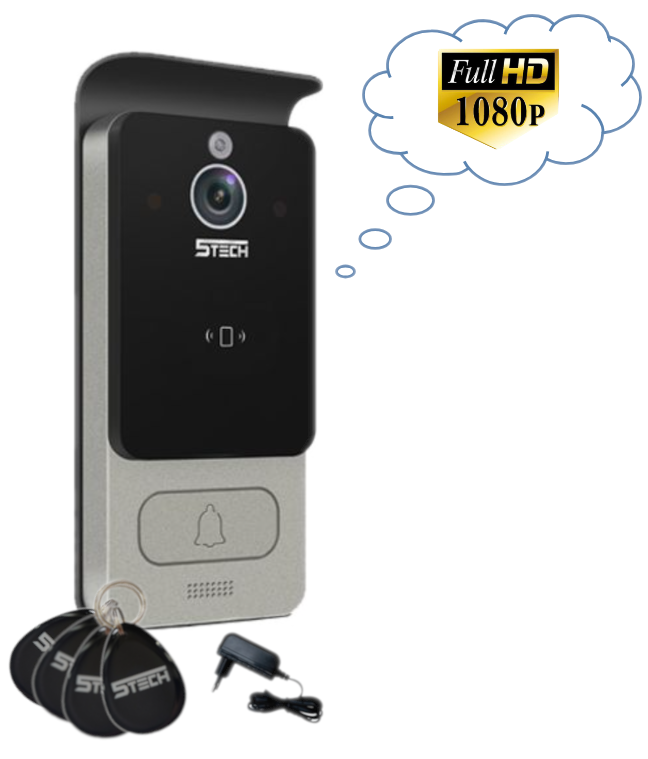

• ​panel bramowy 5TECH 84228C - 1 szt;
• zasilacz sieciowy 15VDC - 1 szt;
• brelok zbliżeniowy RFID - 4 szt;
• akcesoria montażowe;
• skrócona instrukcja obsługi.
