Przykładowy schemat podłączenia zestawu:

1. sterowanie bramą
2. zasilacz do monitora
3. monitor
4. zasilacz do kamery CCTV (brak w zestawie)
5. kamera CCTV (brak w zestawie)
6. stacja zewnętrzna
7. zasilacz do stacji zewnętrznej (brak w zestawie)
8. przycisk wyjścia (brak w zestawie)
9. elektrozaczep (brak w zestawie)
10. rozbudowa o kolejne monitory (brak w zestawie)

Podstawowe funkcje panelu

• rozdzielczość: 2 Mpx, 1080p Full HD
• obiektyw: 1,9 mm

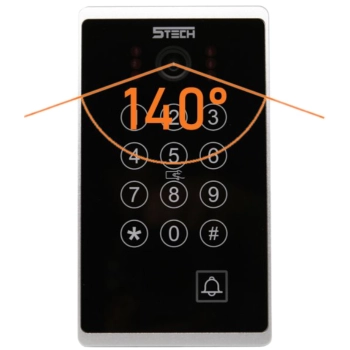

• szeroki kąt widzenia: 140°
• podświetlana klawiatura i przycisk dzwonka (białe podświetlenie)
• podświetlenie nocne: diody IR (podczerwień)

Funkcje dodatkowe

• wbudowany czytnik zbliżeniowy RFID Unique 125kHz (obsługa do 200 tagów, w zestawie 4 breloki zbliżeniowe)
• wbudowany zamek szyfrowy do otwierania wejścia za pomocą kodu (obsługa max. 200 kodów)
• podświetlana klawiatura i przycisk dzwonka (białe podświetlenie)
• regulowany czas podświetlenia klawiszy po ostatnim naciśnięciu klawisza w trybie nocnym: 1s - 99s
• otwieranie furtki i bramy niezależnymi kodami
• zabezpieczenie przed nieautoryzowanym użyciem i kradzieżą
• programowanie z klawiatury

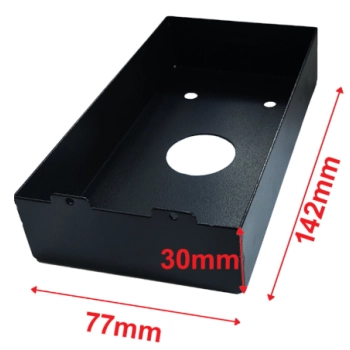

• montaż natynkowy i podtynkowy (niezbędne akcesoria w zestawie)

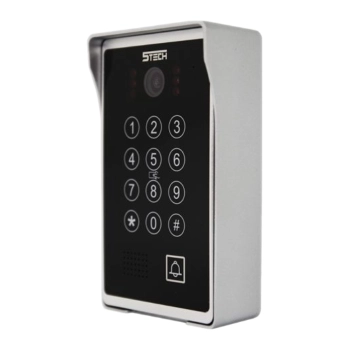

1. Diody IR LED
2. Fotorezystor
3. Czytnik kart i breloków zbliżeniowych RFID Unique 125kHz
4. Głośnik
5. Mikrofon
6. Kamera
7. Szyfrator - klawiatura
8. Przycisk wywołania

• rozdzielczość kamery: 2Mpx 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 140°
• podświetlenie nocne: 5 diod IR (podczerwień)
• zamek szyfrowy do otwierania wejścia – max. 200 kodów
• czytnik zbliżeniowy w standardzie UNIQUE 125kHz
• pojemność pamięci: 200 kart / kodów PIN
• obudowa: aluminium / ABS
• stopień ochrony: IP65
• montaż natynkowy / podtynkowy
• temperatura pracy: -25°C ...+55°C
• wilgotność pracy: 10%RH - 90%RH
• zalecana wysokość montażu (oko soczewki): min. 140cm
• zasilanie: 12-15V DC (w zestawie)
• pobór mocy: 0,4W (czuwanie), 0,95W (praca
• )

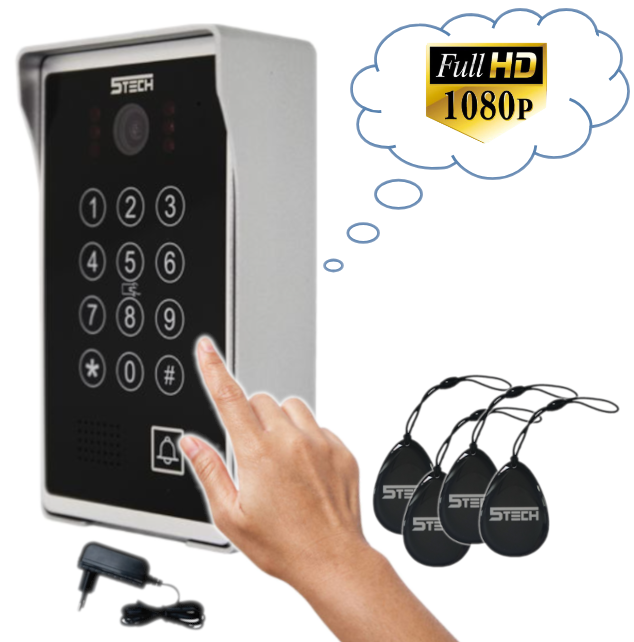

• ​panel bramowy 5TECH 84213 - 1 szt;
• zasilacz sieciowy 15VDC - 1 szt;
• brelok zbliżeniowy RFID - 4 szt;
• akcesoria montażowe;
• skrócona instrukcja obsługi.
