Strona główna » PRODUKTY ARCHIWALNE » MODUŁ ZASILACZA BUFOROWEGO LINIOWY PULSAR ML1012 13.8V 1A
alt

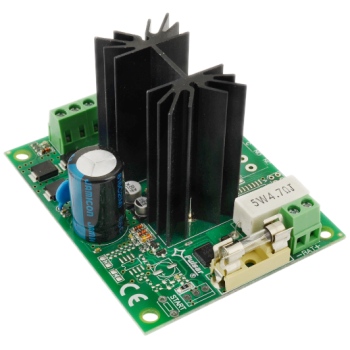

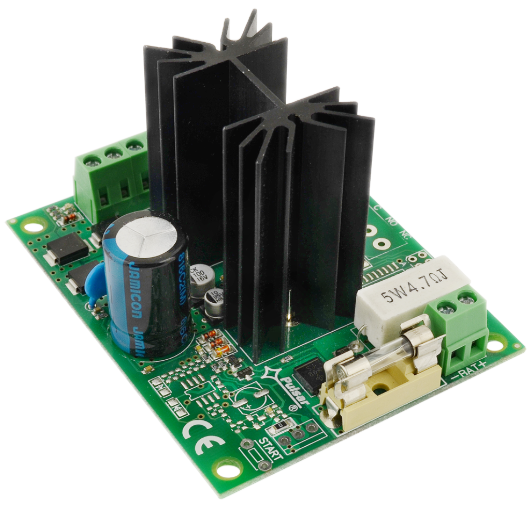

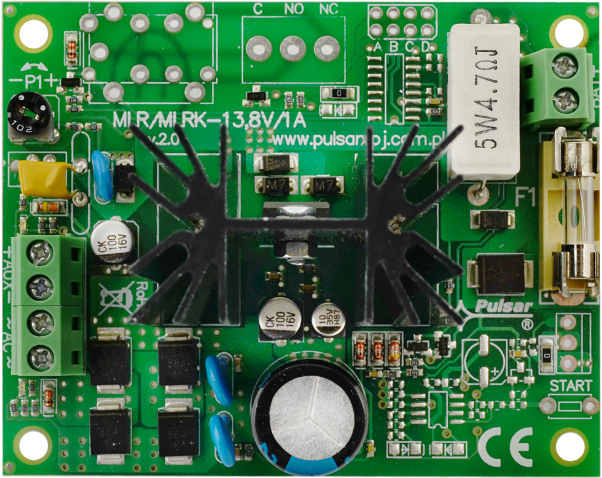

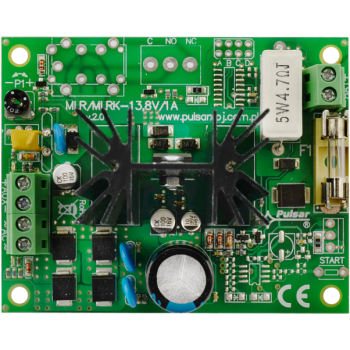

Pulsar ML1012MODUŁ ZASILACZA BUFOROWEGO LINIOWY PULSAR ML1012 13.8V 1A
Pulsar ML1012
MODUŁ ZASILACZA BUFOROWEGO LINIOWY PULSAR ML1012 13.8V 1A

MODUŁ ZASILACZA BUFOROWEGO LINIOWY PULSAR ML1012 13.8V 1A

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 13467

Stan produktu: Nowy

Gwarancja: 5 lat

Cena brutto: 55,41 zł

Cena netto: 45,05 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Moduł zasilacza buforowego Pulsar ML1012 służy do nieprzerwanego zasilania urządzeń systemów alarmowych i in. wymagających stabilizowanego napięcia 12V DC.
Zastosowany w urządzeniu liniowy układ stabilizacyjny dostarcza napięcia o mniejszym poziomie szumów i krótszym czasie odpowiedzi na zakłócenie, niż w przypadku stosowania stabilizatora impulsowego.
Moduł zasilacza dostarcza napięcia przy pracy buforowej 13,8V DC o sumarycznej wydajności prądowej:

1. Prąd wyjściowy 1A (bez akumulatora)
2. Prąd wyjściowy 0,9A + 0,1A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 1A.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Akumulator nie jest chroniony przed nadmiernym rozładowaniem (UVP). W zależności od przeznaczenia zastosować odpowiedni moduł.

Cechy produktu:

  • liniowy stabilizator napięcia
  • kontrola ładowania i konserwacji akumulatora
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • sygnalizacja optyczna LED
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • termiczne OHP
    • przepięciowe
  • zakres napięcia zasilania: wymagany zewnętrzny transformator 16÷17VAC (np. AWT150) - brak w zestawie
  • prąd ładowania akumulatora 0,1A
  • bezprzerwowe zasilanie 13,8VDC/1A

Specyfikacja techniczna:

  • moc modułu: 14W max.
  • napięcie wyjściowe: 12,8V÷13,8V DC – praca buforowa
  • prąd wyjściowy: 1A (bez akumulatora); 0,9A + 0,1A ładowanie akumulatora
  • czas narastania, opadania i podtrzymania napięcia wyjściowego: 70ms/70ms/16ms
  • zakres regulacji napięcia wyjściowego: 12V÷14,5V
  • pobór prądu przez układy modułu zasilacza: 10 mA – praca bateryjna
  • prąd ładowania akumulatora: 0,3A (max.); 0,1A /24h (Iśr/24h) @ 7Ah/12V
  • zabezpieczenie przed zwarciem SCP: 200% ÷ 250% mocy modułu zasilacza - ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego w obwodzie akumulatora (wymaga wymiany wkładki topikowej)
  • zabezpieczenie przed przeciążeniem OLP: 110%÷150% (@65ºC÷25ºC) mocy modułu zasilacza - ograniczenie prądu poprzez bezpiecznik powracalny PTC, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC)
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: 2A- ograniczenie prądu, bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)
  • napięcie tętnienia: 5 mV p-p max
  • bezpiecznik FBAT: F2A / 250V
  • mocowanie: kołki montażowe x 4 (PCB fi=4,2 mm)
  • złącza:
    • wyjścia: Ф0,41÷1,63 (AWG 26-14)
    • wyjścia akumulatora BAT: 6,3F-2,5, 30cm
  • temperatura pracy: -10°C ÷40°C
  • wilgotność: 20% ... 90% bez kondensacji
  • napięcie zasilania: 16V÷17V/AC
  • pobór prądu z transformatora: 1,9A max. (moc transformatora 30VA min. np. AWT150)
  • częstotliwość zasilania: 50 Hz
  • wymiary: 90 x 72 x 55 mm
  • waga: 0,15 kg

W zestawie:

  • moduł zasilacza buforowego Pulsar ML1012 - 1 szt;
  • instrukcja.

Informacja o bezpieczeństwie

zobacz szczegóły

Dane kontaktowe producenta:

Pulsar K. Bogusz sp.j., Siedlec 150, 32-744 Łapczyca, Polska, e-mail: biuro@pulsar.pl, telefon: (+48) 14 610-19-40
