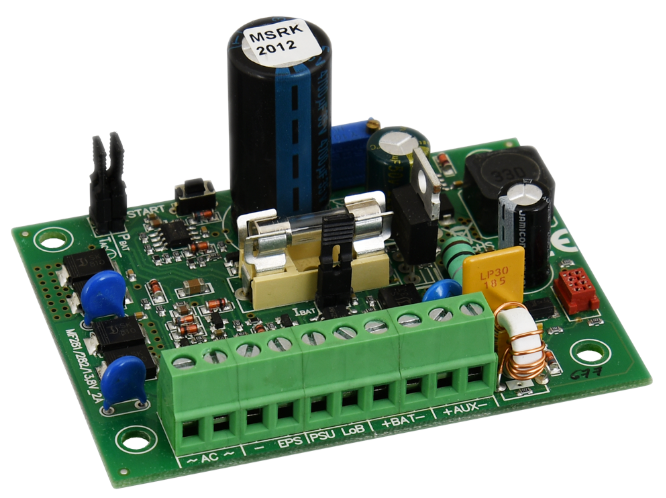

MODUŁ ZASILACZA BUFOROWEGO IMPULSOWY PULSAR MSRK2012 13.8V 2A OC

MODUŁ ZASILACZA BUFOROWEGO IMPULSOWY PULSAR MSRK2012 13.8V 2A OC

Dostępność: Dostępność 24h.

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 13254

Kod EAN: 5901643198923

Stan produktu: Nowy

Gwarancja: 5 lat

Cena brutto: 202,83 zł

Cena netto: 164,90 zł

Cena katalogowa: 238,62 zł

Oszczędzasz: 35,79 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

Moduł zasilacza buforowego Pulsar MSRK2012 służy do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 12V DC. Moduł zasilacza dostarcza napięcia 13,8V DC o sumarycznej wydajności prądowej:

1. Prąd wyjściowy 2A + 0,2A ładowanie akumulatora
2. Prąd wyjściowy 1,7A + 0,5A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 2.2A.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.

Cechy produktu:

sprawność: 89%
niski poziom tętnień napięcia
kontrola ładowania i konserwacji akumulatora
ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
sygnalizacja optyczna LED
funkcja START manualnego załączenia akumulatora
wyjścia techniczne:
- EPS zaniku sieci AC – typu OC
- PSU awarii zasilacza – typu OC
- LoB niskiego napięcia akumulatora – typu OC
regulowane czasy sygnalizacji zaniku sieci AC
zabezpieczenia:
- przeciwzwarciowe SCP
- przeciążeniowe OLP
- termiczne OHP
- przepięciowe
prąd ładowania akumulatora: 0,2A/0,5A przełączany zworką
bezprzerwowe zasilanie 13,8VDC/2A

Specyfikacja techniczna:

moc modułu: 31W max.
napięcie wyjściowe: 11V÷ 13,8V DC (praca buforowa), 10V÷ 13,8V DC (praca bateryjna)
prąd wyjściowy: 2A + 0,2A ładowanie akumulatora; 1,7A + 0,5A ładowanie akumulatora
zakres regulacji napięcia wyjściowego: 12V÷14,5V
pobór prądu przez układy modułu zasilacza: 15 mA
prąd ładowania akumulatora: 0,2A lub 0,5A – przełączany zworką Ibat
zabezpieczenie przed zwarciem SCP: elektroniczne – ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego FBAT w obwodzie akumulatora (wymaga wymiany wkładki topikowej), automatyczny powrót
zabezpieczenie przed przeciążeniem OLP: 110-150% mocy modułu zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC)
zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: F3,15A- ograniczenie prądu, bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)
zabezpieczenie przepięciowe: warystory
zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<10V (± 5%) – odłączenie zacisku akumulatora konfiguracja zworką PBAT
sygnalizacja optyczna:
- AC - dioda sygnalizująca stan zasilania AC: czerwona, stan normalny: świeci światłem ciągłym, awaria: nie świeci
- AUX - dioda sygnalizująca stan zasilania DC na wyjściu zasilacza: zielona, stan normalny: świeci światłem ciągłym, awaria: nie świeci
- LB - dioda sygnalizująca ładowanie akumulatora: żółta, świeci światłem o intensywności zależnej od prądu ładowania akumulatora
wyjścia techniczne:
- EPS - wyjście sygnalizujące awarię zasilania AC:
  - typu OC: 50mA max. - stan normalny: poziom L (0V), awaria: poziom hi-Z
  - opóźnienie 10s/60s (+/-20%) - konfiguracja zworką TAC
- PSU - wyjście sygnalizujące brak napięcia DC/awarię modułu zasilacza: typu OC: 50mA max.
  - stan normalny: poziom L (0V)
  - awaria: poziom hi-Z
- LoB - wyjście sygnalizujące niski poziom napięcia akumulatora awaria: typu OC, 50mA max.
  - stan normalny (UBAT >11,5V): poziom L (0V), awaria (UBAT <11,5V): poziom hi-Z
moduł zasilacza nie posiada funkcji wykrywania akumulatora.
napięcie tętnienia: 20 mV p-p max
bezpiecznik FBAT: F3,15A / 250V
mocowanie: kołki montażowe x 4 (PCB fi=4,2 mm)
złącza:
- wyjścia: Ф0,41÷1,63 (AWG 26-14)
- wyjścia akumulatora BAT: 6,3F-2,5, 30cm
temperatura pracy: -10°C ÷40°C
wilgotność: 20% ... 90% bez kondensacji
napięcie zasilania: 20V÷22V AC
pobór prądu z transformatora: 2,4A max. (moc transformatora 50VA min. np. AWT5161820, AWT037, AWT500 - brak w zestawie)
częstotliwość zasilania: 50 Hz
wymiary: 86 x 63 x 40 mm
waga: 0,14 kg

W zestawie:

moduł zasilacza buforowego Pulsar MSRK2012 - 1 szt;
instrukcja.
