Strona główna » SYSTEMY ALARMOWE » ZASILANIE » ZASILACZE BUFOROWE » PULSAR » SERIA EN54 - PPOŻ » MODUŁ ZASILACZA BUFOROWEGO DO ZABUDOWY PULSAR EN54M-10A17-40 27,6V/10A/2x17-40Ah
alt

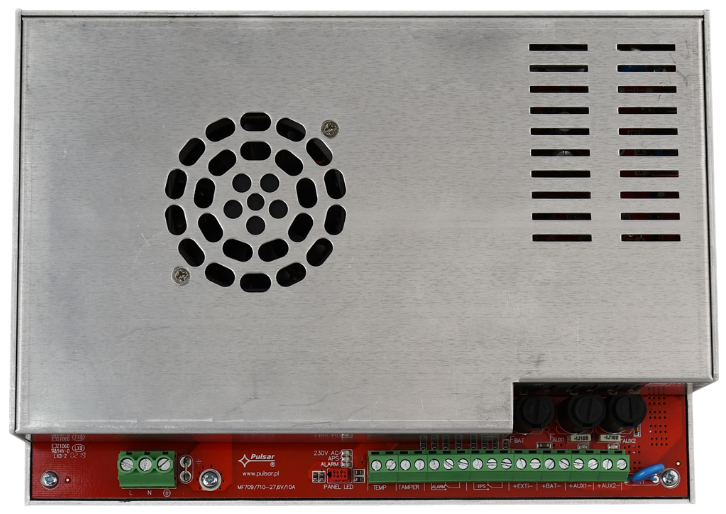

MODUŁ ZASILACZA BUFOROWEGO DO ZABUDOWY PULSAR EN54M-10A17-40 27,6V/10A/2x17-40AhMODUŁ ZASILACZA BUFOROWEGO DO ZABUDOWY PULSAR EN54M-10A17-40 27,6V/10A/2x17-40AhMODUŁ ZASILACZA BUFOROWEGO DO ZABUDOWY PULSAR EN54M-10A17-40 27,6V/10A/2x17-40Ah
MODUŁ ZASILACZA BUFOROWEGO DO ZABUDOWY PULSAR EN54M-10A17-40 27,6V/10A/2x17-40Ah
MODUŁ ZASILACZA BUFOROWEGO DO ZABUDOWY PULSAR EN54M-10A17-40 27,6V/10A/2x17-40Ah
MODUŁ ZASILACZA BUFOROWEGO DO ZABUDOWY PULSAR EN54M-10A17-40 27,6V/10A/2x17-40Ah

MODUŁ ZASILACZA BUFOROWEGO DO ZABUDOWY PULSAR EN54M-10A17-40 27,6V/10A/2x17-40Ah

Pulsar

Dostępność: Dostępność 24h.

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 13850

Kod EAN: 5902135314456

Stan produktu: Nowy

Gwarancja: 36 miesięcy

Cena brutto: 945,13 zł

Cena netto: 768,40 zł

Cena katalogowa: 1 111,92 zł

Oszczędzasz: 166,79 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Ilość:
-+
szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz buforowy Pulsar EN54M-10A17-40 przeznaczony jest do nieprzerwanego zasilania urządzeń sygnalizacji pożarowej, systemów kontroli rozprzestrzeniania dymu i ciepła oraz urządzeń przeciwpożarowych i automatyki pożarowej wymagających stabilizowanego napięcia 24V DC (+/-15%).
Wyposażony jest w 2 niezależnie zabezpieczone wyjścia AUX1 i AUX2, które dostarczają napięcia 27,6V DC o sumarycznej wydajności prądowej:

Praca ciągła:
Prąd wyjściowy Imax a=8.2A

Praca chwilowa:
Prąd wyjściowy Imax b=10A

W przypadku zaniku napięcia sieciowego następuje bezprzerwowe przełączenie na źródło zasilania rezerwowego w postaci akumulatorów. Zasilacz umieszczony jest w obudowie metalowej z miejscem na akumulator 2x 17÷45Ah/12V (brak w zestawie). Zasilacz współpracuje z bezobsługowymi akumulatorami kwasowo-ołowiowymi wykonanymi w technologii AGM lub żelowej. Przeznaczony jest do zabudowy. Montaż możliwy także na szynie DIN (wymagany dodatkowy uchwyt EN54M-DIN1 - brak w zestawie).

UWAGA!
Zasilacz sprzedawany jest bez akumulatorów - mogą je Państwo zakupić na naszych innych aukcjach.

Cechy zasilacza:

  • sprawność: 88%
  • moduł zasilacza przeznaczony do zabudowy
  • niezależnie zabezpieczone wyjścia zasilacza AUX1 i AUX2
  • niski poziom tętnień napięcia
  • sygnalizacja niskiego napięcia akumulatorów LoB
  • mikroprocesorowy system automatyki
  • pomiar rezystancji obwodu akumulatorów
  • automatyczna kompensacja temperaturowa ładowania akumulatorów
  • automatyczny test akumulatorów
  • dwufazowy proces ładowania akumulatorów
  • funkcja przyspieszonego ładowania akumulatorów
  • kontrola:
    • ciągłości obwodu akumulatorów
    • napięcia akumulatorów
    • kontrola stanu bezpieczników wyjść AUX1 i AUX2
    • ładowania i konserwacji akumulatorów
    • napięcia wyjściowego
  • ochrona akumulatorów przed nadmiernym rozładowaniem (UVP) oraz przed przeładowaniem
  • zabezpieczenie wyjścia akumulatorów przed zwarciem i odwrotnym podłączeniem
  • współpraca z modułami bezpiecznikowymi EN54C-LB4 i EN54C-LB8 (wyposażenie opcjonalne) oraz z modułami sekwencyjnymi EN54CLS4 i EN54C-LS8 (wyposażenie opcjonalne)
  • sygnalizacja optyczna – dodatkowy panel LED EN54M-LED (brak w zestawie)
  • wyjście przekaźnikowe EPS sygnalizacji zaniku sieci 230 V
  • wyjście zasilania:
    • 8.2A / 27,6VDC – dla pracy ciągłej – Imax a
    • 10,0A / 27,6VDC – dla pracy chwilowej – Imax b (5min)
  • prąd ładowania akumulatora 1.8A
  • wyjście przekaźnikowe awarii zbiorczej ALARM
  • wejście awarii zewnętrznej EXTi
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • nadnapięciowe OVP
    • przepięciowe
  • wyjścia techniczne typu OC:
    • EPS FLT – awaria sieci AC,
    • ALARM – awaria zbiorcza
  • zgodność z wymaganiami norm PN-EN 54-4, PN-EN12101-10 oraz pkt. 12.2 wg Rozp.MSWiA z dn.20.06.2007 (Dz.U. nr 143 poz. 1002) ze zmianami z dn. 27.04.2010
  • zasilacz przeznaczony do zabudowy
  • montaż na szynie DIN za pomocą dodatkowego uchwytu EN54M-DIN1 (brak z zestawie)
  • miejsce na akumulator 2x 17÷45Ah/12V (brak w zestawie)
  • bezprzerwowe zasilanie 27,6V DC
  • napięcie zasilania 230VAC/50Hz
  • pobór prądu przez układy zasilacza: 85 mA

Schemat blokowy:

alt

Specyfikacja techniczna:

  • sprawność: 88%
  • klasa funkcjonalna (wg PN-EN 12101-10:2007): A
  • moc zasilacza: 284W
  • napięcie wyjściowe (w 20 st. C): 22 V÷ 27,6V DC (praca buforowa); 20 V÷ 27,6V DC (praca bateryjna)
  • prąd wyjściowy:
    • praca ciągła - prąd wyjściowy Imax a=8.2A
    • praca chwilowa - prąd wyjściowy Imax b=10A
  • maksymalna rezystancja obwodu akumulatorów: 300mΩ
  • napięcie tętnienia: 30 mV p-p max.
  • pobór prądu na potrzeby własne zasilacza podczas pracy bateryjnej: 85 mA
  • prąd ładowania akumulatorów: 1.8A
  • współczynnik kompensacji temperaturowej napięcia akumulatorów: -36mV/ ºC (-5ºC ÷ 40ºC)
  • sygnalizacja niskiego napięcia akumulatora: Ubat < 23V, podczas pracy bateryjnej
  • zabezpieczenie nadnapięciowe OVP: U>32V (+/-2V), automatyczny powrót
  • zabezpieczenie przeciwzwarciowe SCP: F10A; bezpiecznik topikowy FAUX1, FAUX2 (awaria wymaga wymiany wkładki topikowej)
  • zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: F12.5A; bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<20V (± 2%) – odłączenie akumulatorów
  • wyjścia techniczne:
    • EPS FLT - wyjście sygnalizujące awarię zasilania AC: przekaźnikowe: 1 A@ 30 V DC /50 V AC, opóźnienie 10s
    • ALARM - wyjście sygnalizujące awarię zbiorczą: przekaźnikowe: 1 A@ 30 V DC /50 V AC
  • wejścia techniczne:
    • wejście awarii zewnętrznej EXTi: brak sygnalizacji (wejście zwarte), alarm (wejście rozwarte)
    • wejście do mikrowyłącznika ochrony antysabotażowej TAMPER: brak sygnalizacji (wejście zwarte), alarm (wejście rozwarte)
  • sygnalizacja optyczna: diody LED na pcb zasilacza
  • chłodzenie wymuszone
  • bezpiecznik Fbat – F 12.5A / 250V
  • bezpieczniki Faux1 - F 10A / 250V
  • bezpieczniki Faux2 - F 10A / 250V
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP00
  • zaciski:
    • zasilanie sieciowe: Ф0,41÷2,59 (AWG 26-10), 0,5÷4mm2
    • wyjścia : Ф0,51÷2,05 (AWG 24-12), 0,5÷2,5mm2
    • wyjścia akumulatorów BAT: Ф6 (M6-0-2,5)
  • mocowanie: 249 x 84 x Φ5 mm
  • napięcie zasilania: 230V AC /50Hz
  • pobór prądu: 1,62A
  • prąd rozruchowy: 60A
  • miejsce na akumulator: 2x 17÷45Ah / 12V (brak w zestawie)
  • wymiary: 237 x 168 x 55 mm
  • waga (netto): 1,48 kg

W zestawie:

  • zasilacz buforowy do zabudowy Pulsar EN54M-10A17-45 - 1 szt.;
  • instrukcja.
